30CH-DMX512 постоянный декодер инструкция по эксплуатации

Добро пожаловать на использование Постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодное освещение.

Производительность продукции:

Производительность продукции:

Входная мощность: DC9V-DC24V максимальный ток нагрузки: 2A/CH× 30

Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)

Выходной серый уровень: 256 Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянного ШИМ

Выход DMX : 30 каналов Стандартный XLR-3 разъем caron

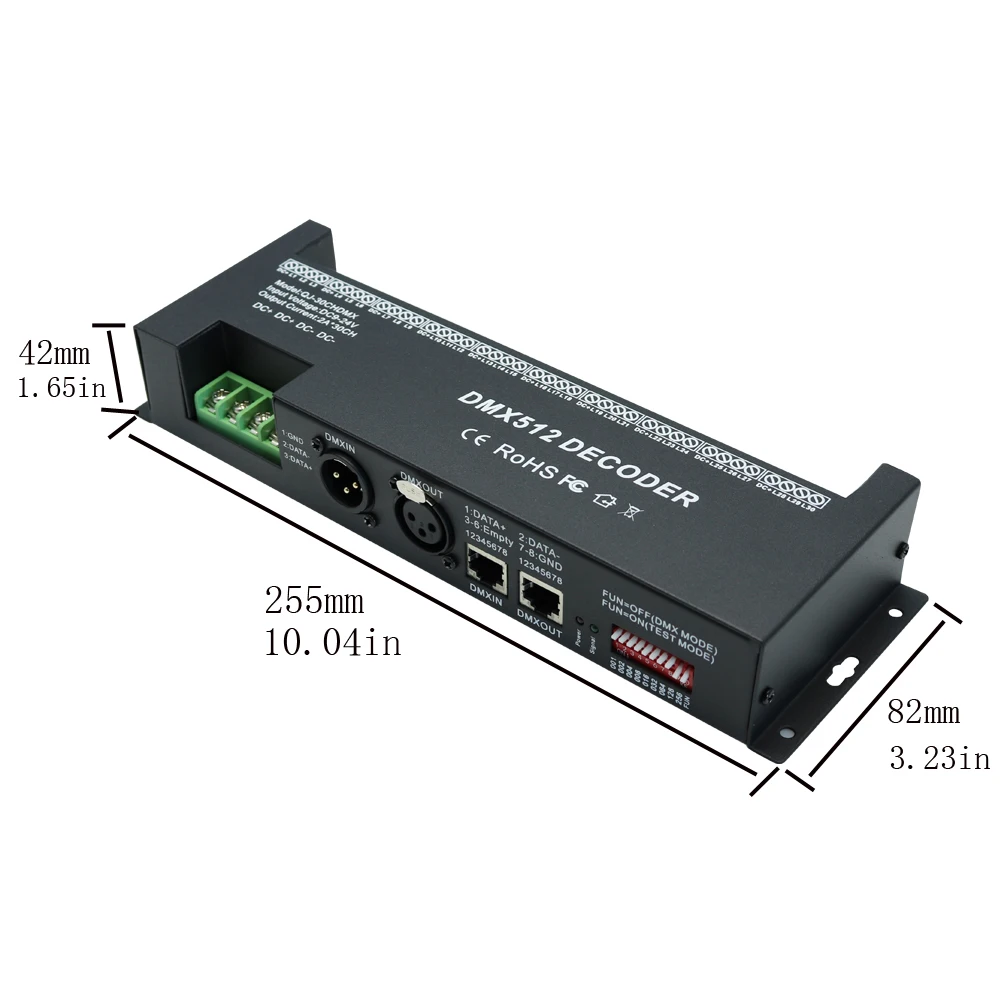

Размер: l255мм * w82мм * h42мм Вес брутто: 700 г

В комплект входит:

1 x DMX 512 декодер
1 x Руководство пользователя
1 отвертка

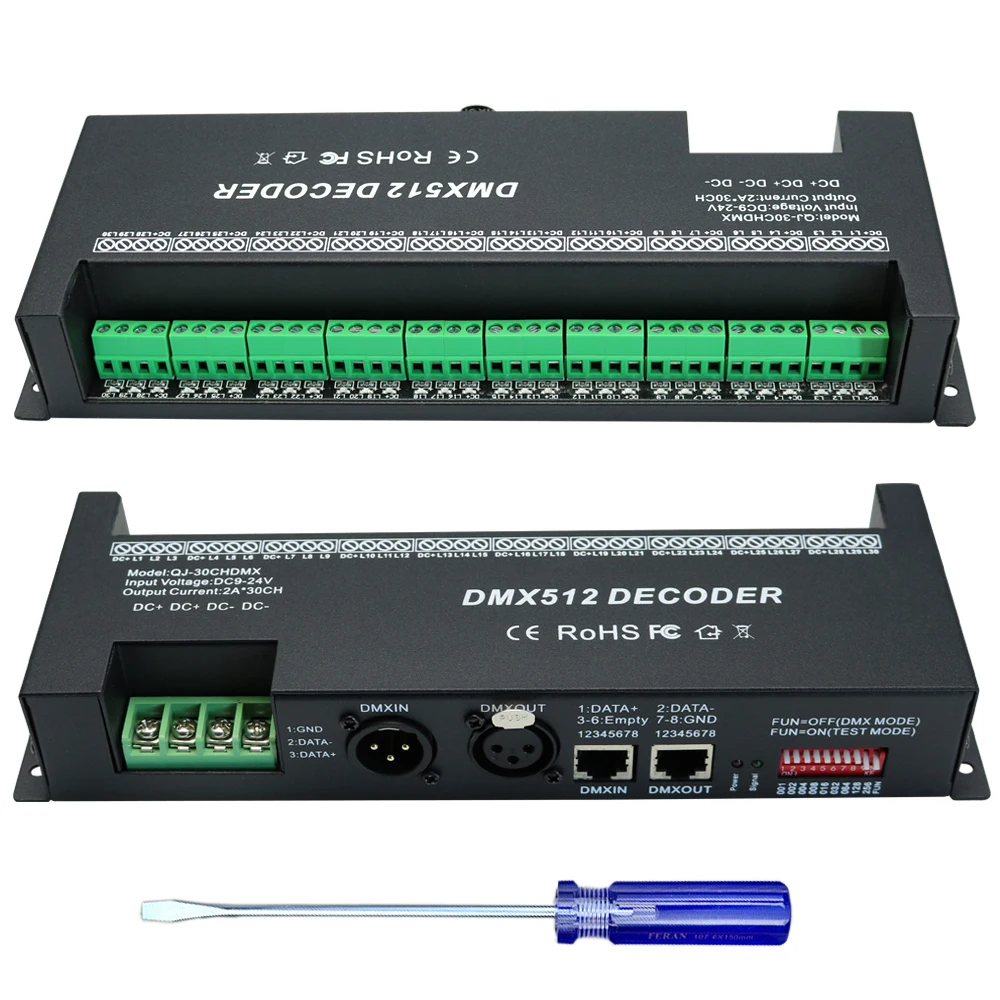

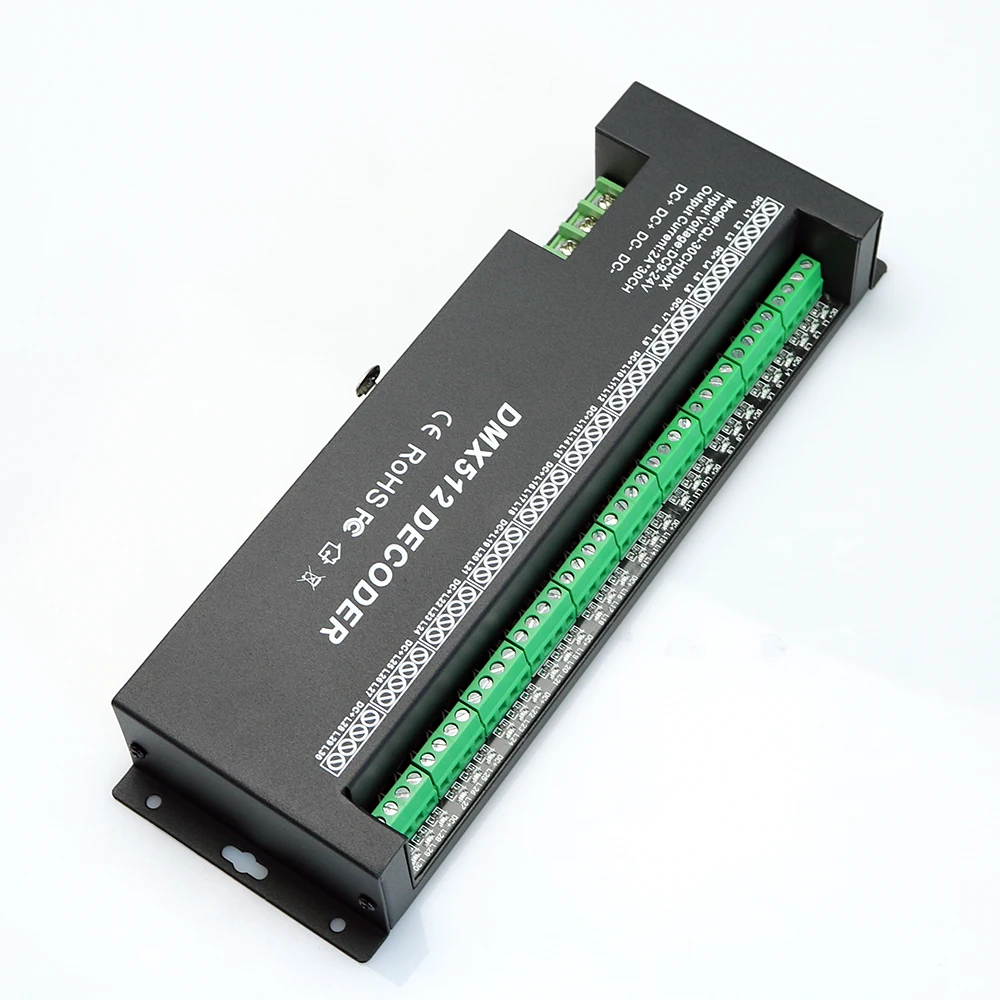

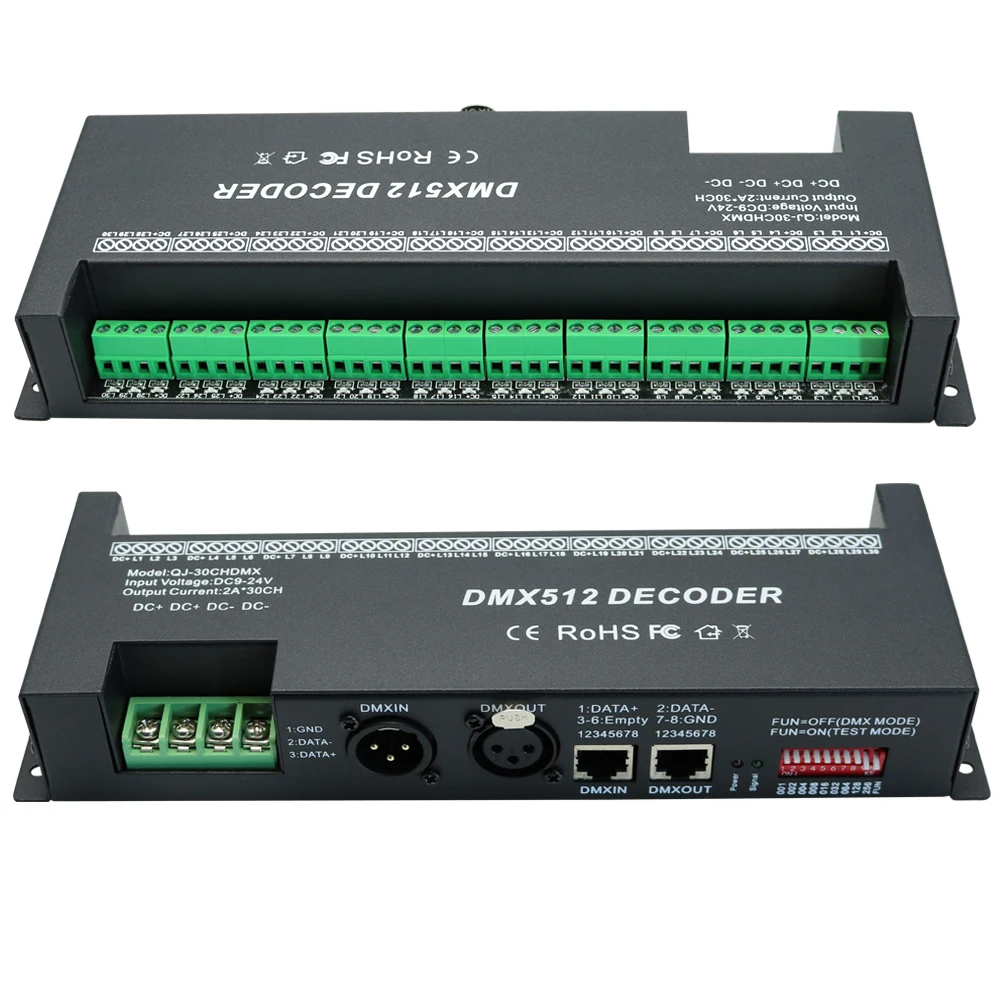

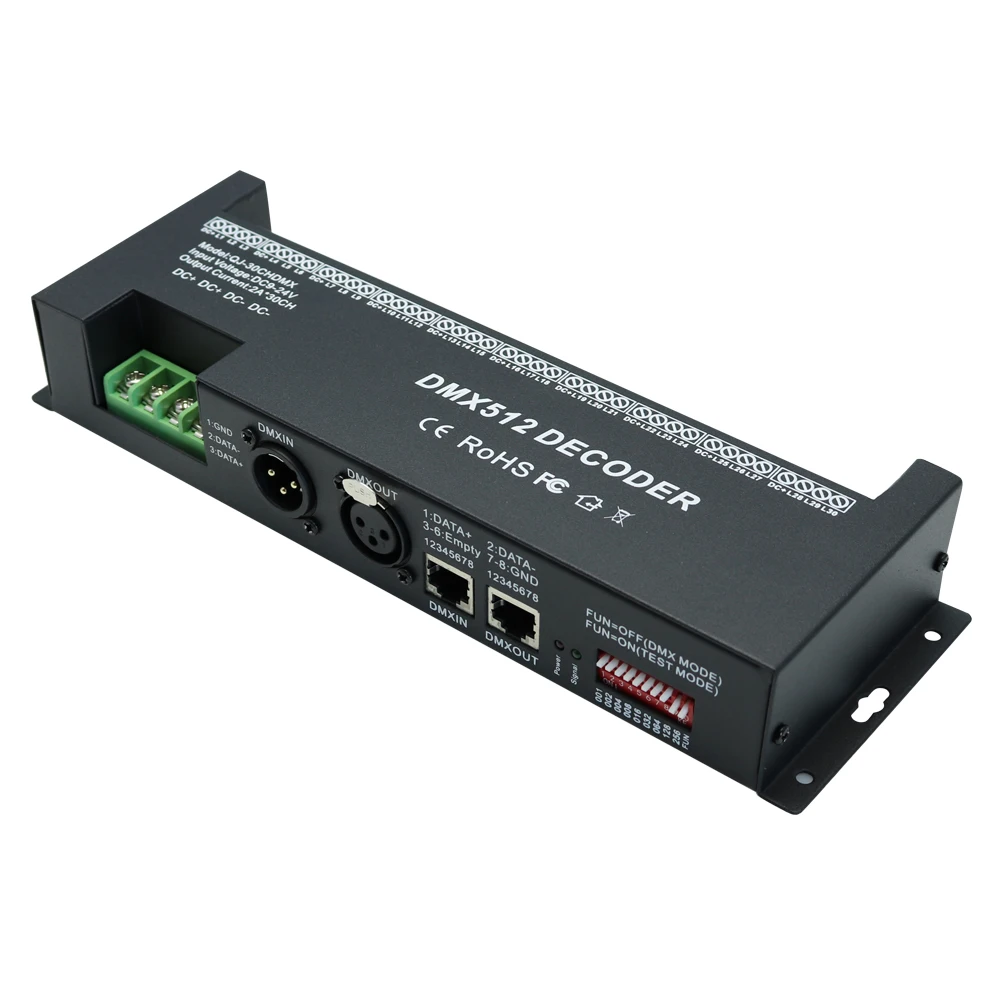

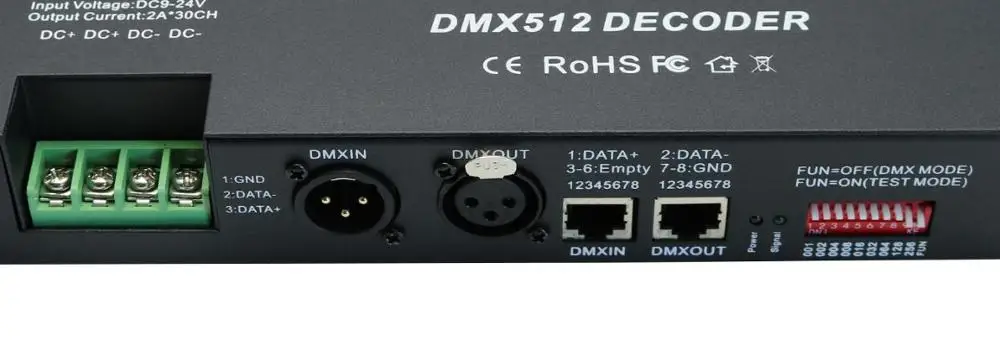

Изображение продукта:

Основные функции:

Есть 30 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;

Каждая занимает 30 DMX-адрес.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодер для использования:

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512

Первая Настройка адреса DMX:
Декодер устанавливает адресный бит с помощью переключателя кодирования, из которых 1-9 предназначен для настройки исходного адреса бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция,

Девятый-это высокий адрес кода, который может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования

Вверх (Установите значение "0"), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен в 38, кодируя номер. 6,3,2 позиции на циферблате переключателя на «1», другие настроены на «0», затем сумма кода переключателя 1-9

32 + 4 + 2, это адрес запуска DMX512 38

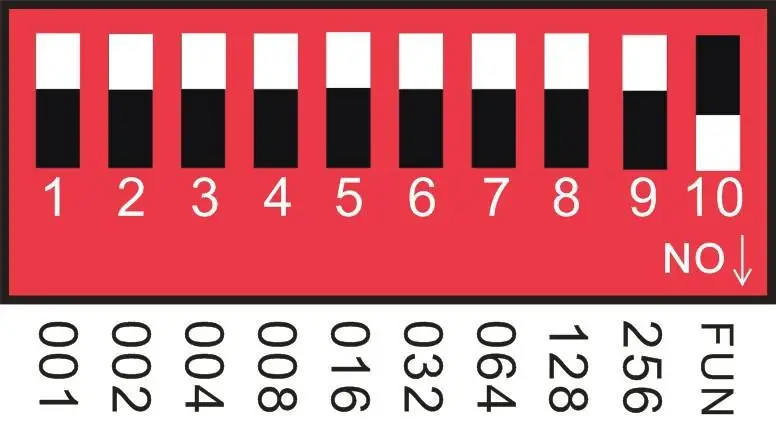

Схема 1

Пример 2:

Как схема 2, DMX512 start address установлен на 388, кодируя номер 2,3,6,8 Переключить циферблат на «1», другие установлены на «0», затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Инструкция по эксплуатации для автоматического эффекта

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде.

2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает

4. Push No.3: цвет Severn jumping

5. Нажмите No.1 и 3: RGB jumping.

6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый.

10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 3: Cyan.

12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

Схема для подключения системы:

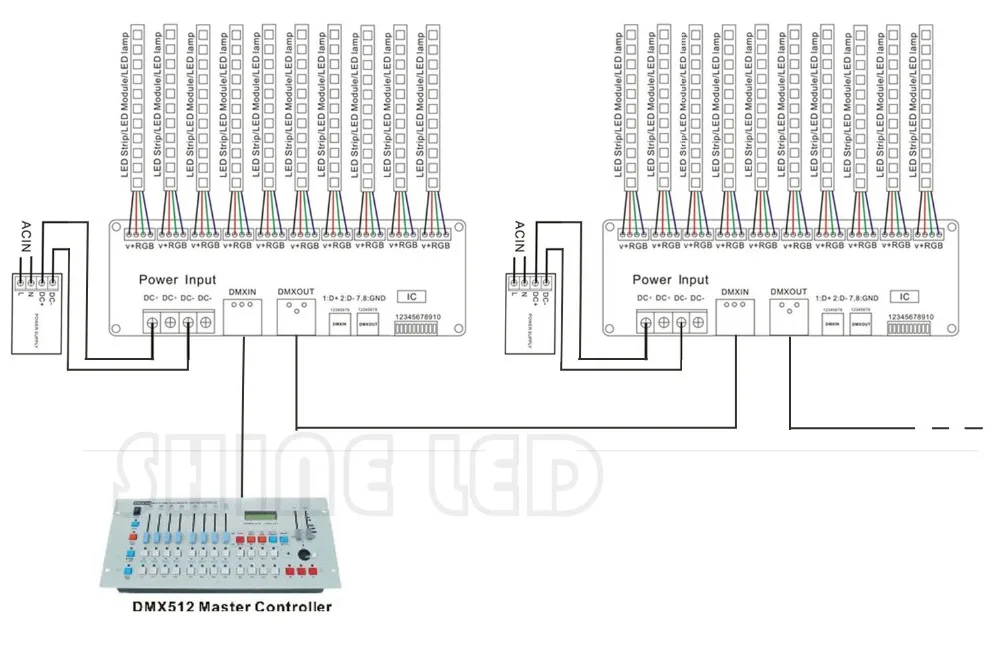

План один: DMX512 консоль + 30CH DMX deocder

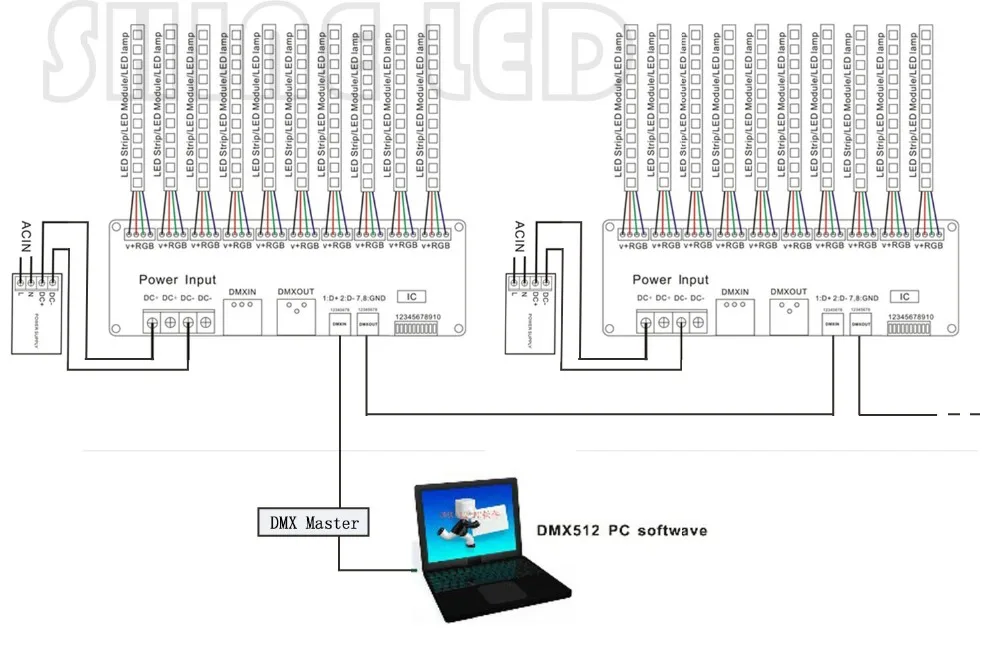

План 2: ПК DMX512 консоль + USB DMX контроллер + 30CH DMX deocder

ПРИМЕЧАНИЯ по установке:

1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить

Простое Устранение неполадок и техническое обслуживание:
