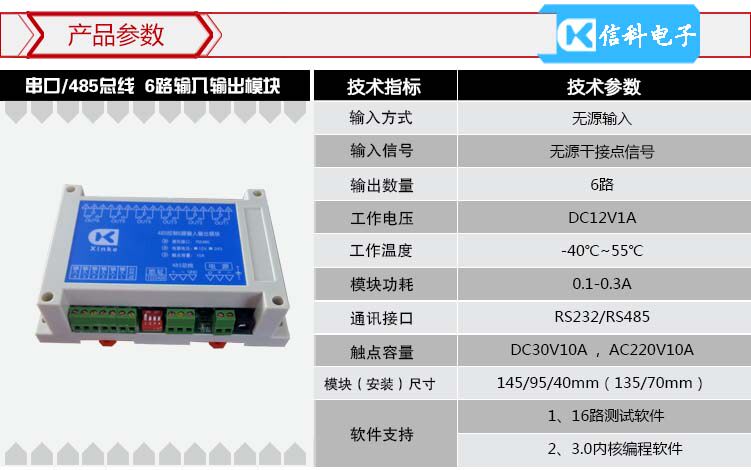

Контроль последовательного порта 6 входов Выходная контрольная панель реле

Контроль последовательного порта 6 входов Выходная контрольная панель реле

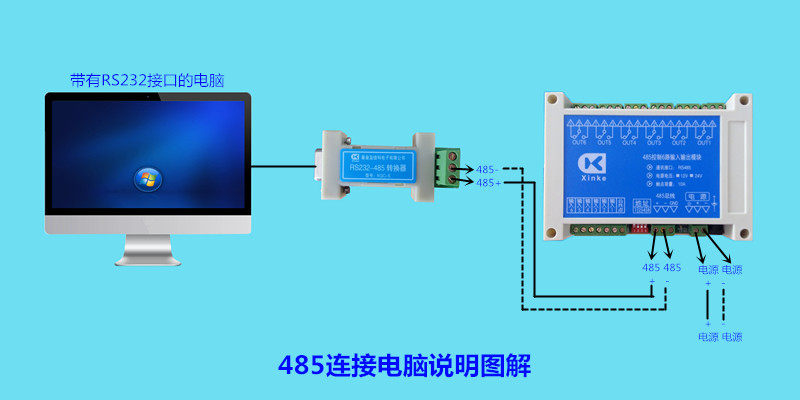

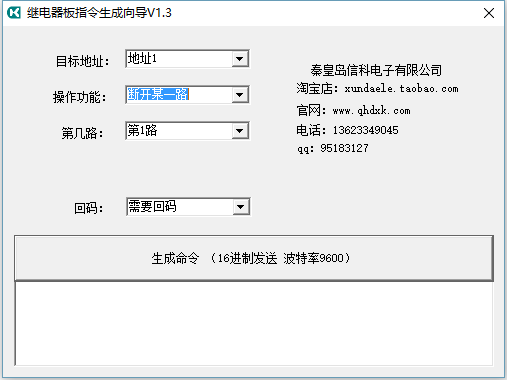

1. Серийный порт версии 3 ядра (пассивный) 2,485 версия интерфейса 3 ядра (пассивный) Протокол связи: использование стандартного протокола связи. Примеры протокола связи: Состояние ввода и вывода адреса запроса 1 модуль: Верхний компьютер отправляется в 16 бинарных режимах: 55011000000000 XX Значение команд отправки: 55 представляет головку данных, команда, которая отправляется верхним компьютером, начинается с 55, 01 представляет адрес модуля для запроса, и 10 представляет код функции для функции запроса, и XX представляет сумму проверки (Плюс предыдущие семь байтов). Нижняя машина 16 бинарных режимов возврата: 22011000010003 XX Назад к значению команды, 22 представляет головку данных, 01 представляет адрес модуля, 10 представляет код функции для функции запроса, 01 представляет Входное состояние 03 представляет состояние выхода, и XX представляет контрольную сумму. Другие заказы: 55011200000003 XX открытый адрес 1 третий 55011100000004 XX адрес закрытия 1 четвёртый 55022000000005 XX обратный адрес 2 пятый Другие команды не могут быть перечислены. Используйте мастер инструкций для удобного создания требуемых команд. Способ изменить адрес: с помощью переключателя набора номера с настройками программного обеспечения, настройки небольшого диапазона, использование переключателя кода циферблата, но переключатель кода циферблата только четыре бит, поэтому, при настройке программного обеспечения будет использоваться более 16 адресов. Мастер инструкций: программное обеспечение для создания команд управления, которые должны быть открыты или закрыты, и мастер инструкций может быть использован для создания необходимых команд, простой и удобный. Инструкция мастер по скриншот: Этот модуль не поддерживает команду возврата, и не вводится Инструкция по возврату.Основные характеристики: команды, выдаваемые повторно, удобные и быстрые, простые в эксплуатацииПринцип работы: большинство релейных плат используют команду с задним кодом, верхний компьютер посылает команду, релейная плата возвращает команду, и хост должен дождаться получения инструкций, возвращенных последним кодом, чтобы отправить следующую команду. Поэтому инструкция с кодом возврата не может быть отправлена непрерывно. Когда серия быстрых многоканальных выходов работает на разных адресах, скорость отправки инструкции будет значительно задерживаться. Если команда с кодом возвращается непрерывно, верный код последней команды будет несовместим с командой, в результате чего команда не будет выполнена. В этом случае, Xinke electronics вводит команду кода non return, модуль выполняет действия после получения инструкции, но не отправляет код return, и запрос не будет отправлен, потому что инструкция может быть отправлена непрерывно.Способ использования инструкции без возврата заключается в том, чтобы поместить все инструкции по возврату, которые должны быть отправлены вместе, одна инструкция составляет 8 байт, две инструкции-16 байт и так далее. Пользователи могут отправлять 8 * N байт одновременно, и эти инструкции будут выполнены.
