Изоляция 3кВ промышленный преобразователь MBUS RS485 + RS232 последовательный порт метр

Изоляция 3кВ промышленный преобразователь MBUS RS485 + RS232 последовательный порт метр

Modname = ckeditor

С более чем 300 концентраторами MBus, продукт работает стабильно в течение 4 лет дома. После более чем 4 лет фактической проверки и непрерывного улучшения стабильность и совместимость нашего оборудования были значительно улучшены, и мы выдержали испытание высокой температуры окружающей среды в Китае.На основе опыта использования сотни счетчиков воды/газовых счетчиков/тепловых счетчиков/счетчиков кондиционера, используемых на многих отечественных фабриках,Инновационная реализация нашего уникального управления конверсионной программой, и это ни в коем случае не через несколько дней для имитации цепи.

\
\

Умышленное улучшение производительности продукта и предоставление клиентам технической поддержки 24*7, большое количество повторных клиентов признаны всеми нашими сотрудниками.Добро пожаловать к клиентамРазговаривайте.Для новых клиентов 7 дней безусловного возврата (без повреждения устройства и без ущерба для внешнего вида вторичных продаж) и 15 дней замены для первой небольшой покупки.(Устройства не должны повредить устройство и не повредить внешний вид двух распродажи)..

\
\

Небольшой объем закупок и цена старых пользователей.

\
\

\
\

\
\

MBus многофункциональная версия, со следующими выдающимися функциями:

\
\

1. ШирокийДиапазон мощности:DC12-24VDC (источник питания должен быть выбран в соответствии с количеством нагрузки и рабочего тока).

\
\

2.БанкаЛента от машины более 300

\
\

3. Интерфейс RS232 и RS485 можно использовать одновременно(Если вам нужен интерфейс TTL, пожалуйста, свяжитесь с нами, устройство имеет резервный интерфейс TTL).То есть, доступ к любому может работать без каких-либо настроек.

\
\

4. С электрической изоляцией 3000 в

\
\

5. Возможно включение функции автоматического отключения питания.НетАвтоматическое отключение питания

\
\

6 полное короткое замыкание/индикация перегрузки и защита; короткое замыкание/перегрузка исчезнет быстро.АвтоматическийВозврат к нормальному

\
\

7. Передача, задержка передачи <1us

\
\

8. Порт RS232 или RS485 также может выводить DC5V/150mA по мере необходимости.

\
\

9. Мы можем настроить размер платы, форму корпуса или логотип продукта, или увеличить функцию Bluetooth в соответствии с требованиями заказчика.

\
\

10.Этот раздел поддерживает установку штепсельного разъема штыревого типа, которая может быть встроена в продукты клиентов.

\
\

\
\

\
Левая перегородка

\
\

\

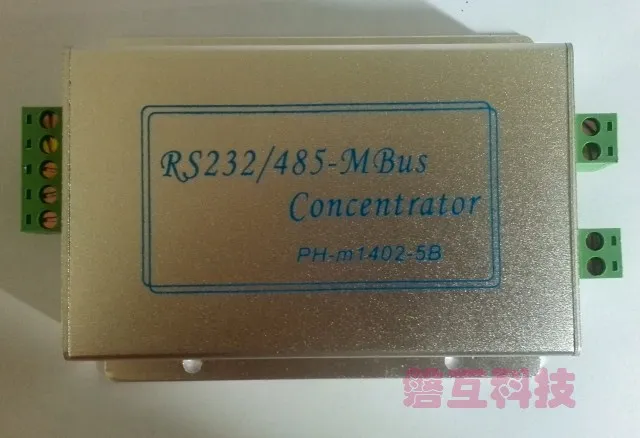

Вид сверху

\
\

\
Правая муфта

\
\

\

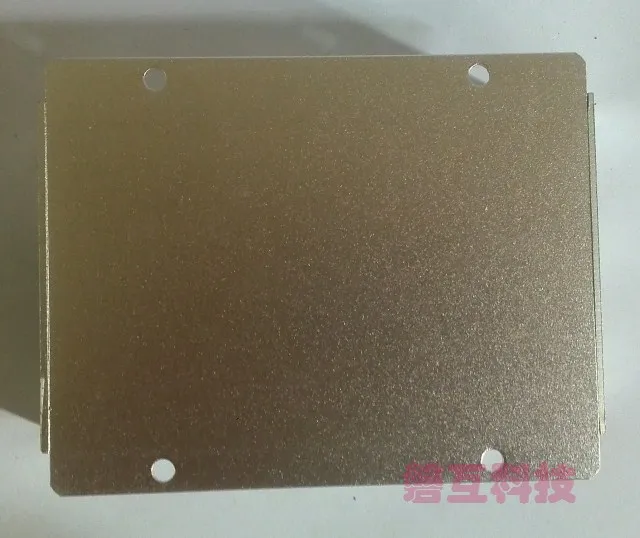

Вид снизу (фиксированный диаметр отверстия 4 мм x4)

\
\

\
\

\

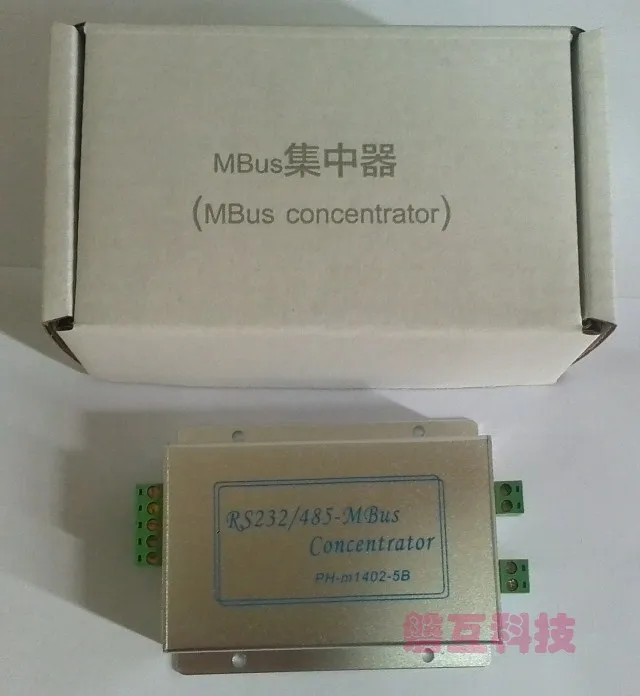

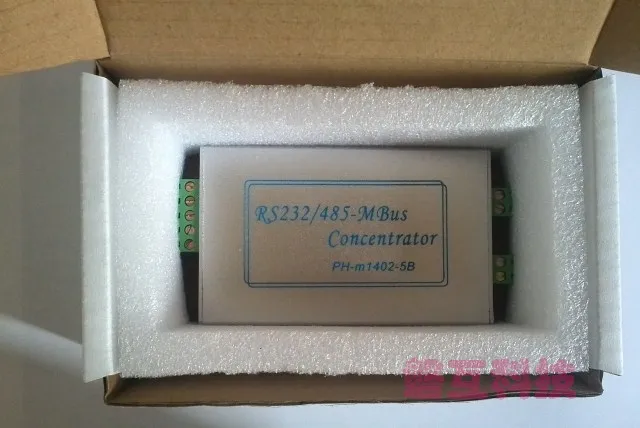

Упаковочная коробка

\
\

\

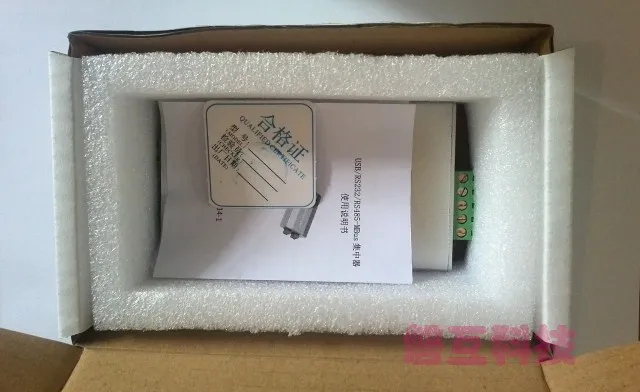

Упаковочная коробка (сертификат, руководство по эксплуатации, USB линия передачи данных для USB).

\
\

\

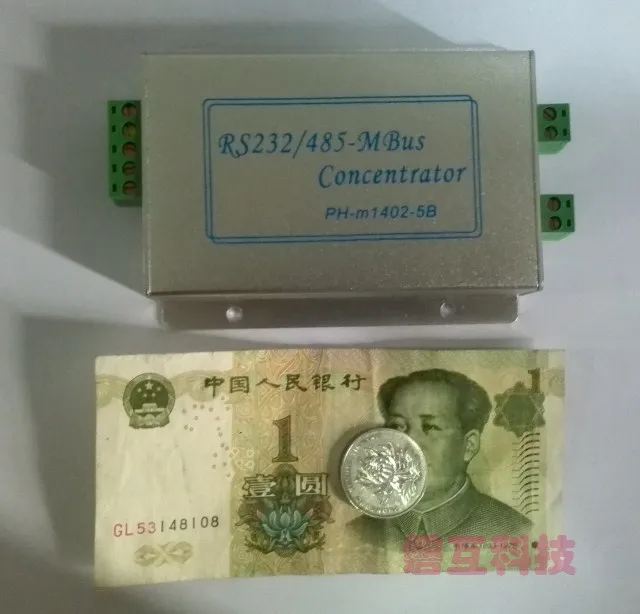

Размер маленький, и ощущение очень удобное:-

\
\

\
\

\
\

\
\

\
\

\
\

\

\
\

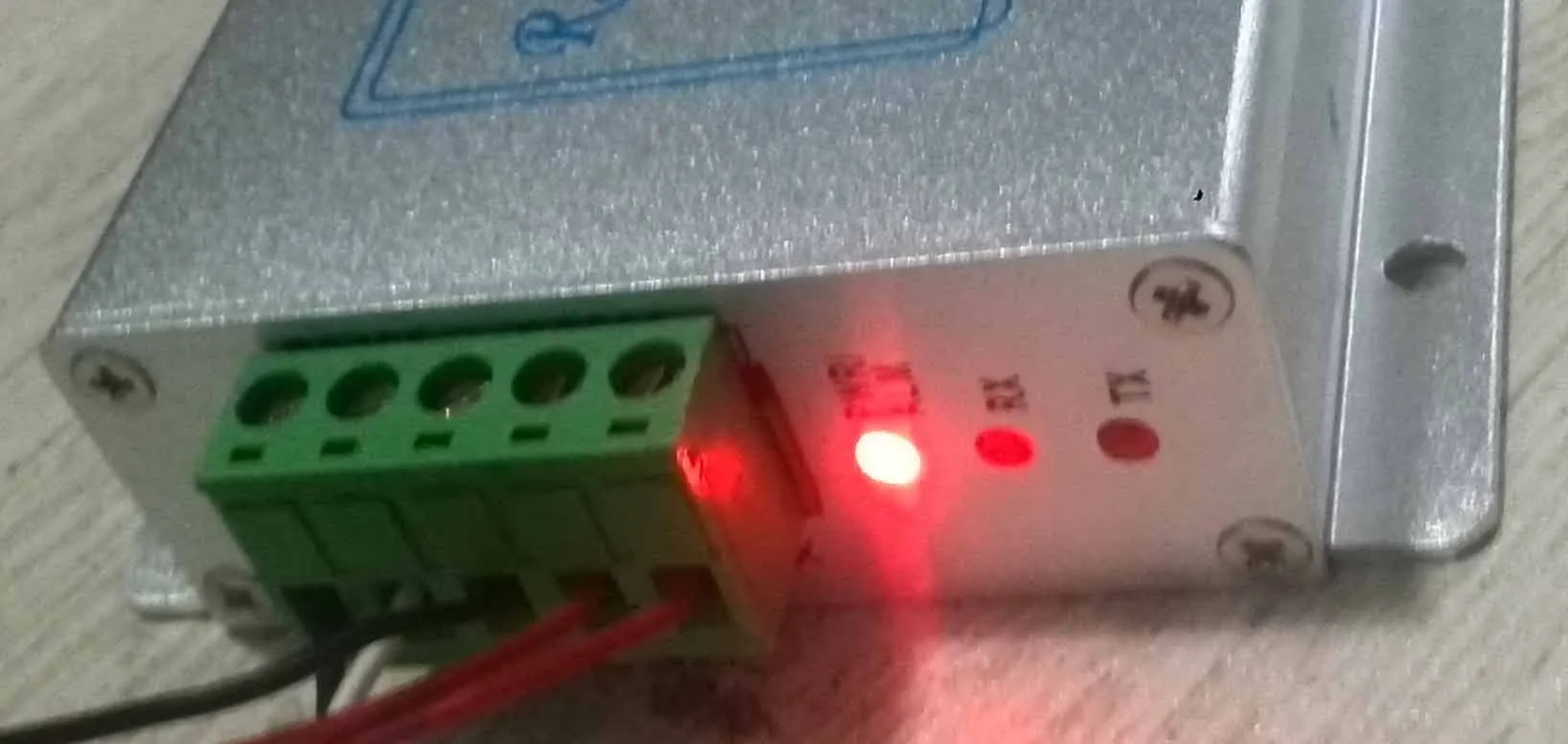

Когда устройство выводит MBus, индикатор питания красный длинный и яркий, когда он коротко замыкается.

\
\

\
\

\
\

\
\

\
\

\
\

\
\

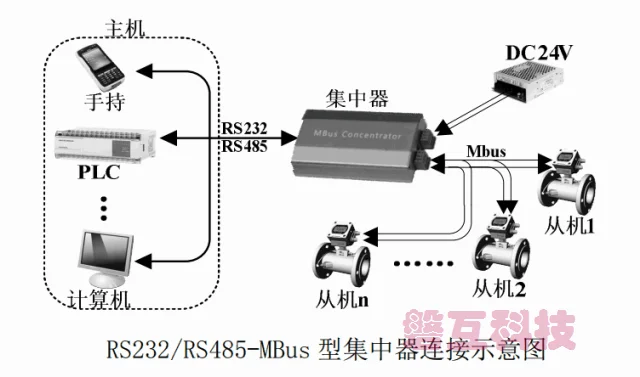

Используя полную прозрачную передачу физического слоя, задержка сигнала связи составляет менее 1 US, передача Стабильная и надежная, И он может адаптироваться ко всем устройствам, которые соответствуют электрическим характеристикам сигнала MBUS. После преобразования этого устройства, пользователь может полностью взаимодействовать с устройством MBUS как общим устройством RS485, и только нужно закрыть протокол слоя приложения, не заботясь о физическом слое. Как достичь этого.

\
\

Номинальная нагрузка до 500 мА,Возьмите более 300 единиц груза;Интерфейс RS232 и RS485 может быть объединен свободно без конфигурации.Он имеет изоляцию 3000 В, с внутренней цепью повышения, защитой от короткого замыкания и сигнализацией перегрузки; оборудование использует промышленный чип импорта, а диапазон температур и надежность лучше.

\
\

\
Параметры производительности оборудования:

\
\

• \


• \
  Источник питания: DC12-24V\
• \


• \
  Скорость связи: 1200bps ~ 9600 bpsвыше скорость может быть автоматически поддерживается без настройки\
• \


• \
  Напряжение изоляции: 3000 В\
• \


• \
  Функция автоматического отключения питания: это устройство может поддерживать 5 минут без данных хоста, чтобы автоматически уменьшить ток привода в низкую мощность автоматический сбой питания. Эта функция особенно важна для дистанционного считывания счетчиков или оборудования с питанием от аккумулятора. Функция автоматического отключения питания может быть выбрана через внутреннее сопротивление S1 концентратора. Когда клиент покупает продукт, стандарт запрашивается для поддержки автоматического отключения питания, если не указан, по умолчанию является концентратор, который не прерывает питание автоматически.\
• \


• \
  Индикатор lightthreepwr/ALM-это двойной цветной индикатор, а зеленый индикатор питания-яркий в нормальном состоянии.Отображение красного цвета при коротком замыкании или перегрузкеИндикатор передачи данных MBus Tx и Rx желтого цвета, мигающий индикатор показывает, что данные отправляются или получены.\
• \


• \
  Подключение:Клеммы 5,08 могут быть подключены к проводным клеммам, что удобно и удобно для проводки/замены.\
• \


• \
  Он имеет защиту от короткого замыкания и перенапряжения-многие концентраторы MBus на современном рынке имеют защиту от короткого замыкания на терминале; в фактическом применении, поскольку положение установки счетчика воды или Счетчика Горячей Воды находится далеко от концентратора, сопротивление кабеля больше, Даже до 20 или 30 Ом, например, короткое соединение фруктового конца, концентратор, как правило, не может войти. В этом случае компания может войти в режим защиты от короткого замыкания, как правило, в пределах 40 Ом Сопротивление линии, и выход короткого замыкания сигнализации, который удовлетворяет защиту источника питания и концентратора при фактической установке и отладке, и защита начинается быстро. Появляются искры с коротким замыканием.\
• \


• \
  Корпус:Алюминиевый профиль,Внешний вид высокий, очень подходит для инженерной установки или переноски.\
• \


• \
  Он имеет 4 фиксированных отверстия M4 для облегчения установки и фиксации оборудования.\
• \


• \
  Размер формы (Мм): L104 * W80 * H24 мм (содержит уши, но не содержит Размер терминала).\
• \


• \
  Рабочая температура:-10Цельсия~ 70Цельсия\
• \


• \
  Температура хранения:-40Цельсия~ 125Цельсия\
• \


• \
  Рабочая влажность:5% ~ 95%Без конденсации\
• \


• \
  Электромагнитная совместимость: промышленный стандарт\
• \


• \
  Для клиентов с водонепроницаемыми требованиями, оборудование может быть установлено в водонепроницаемой коробке и использовано в пути проводов.
• \




\
\

\
\

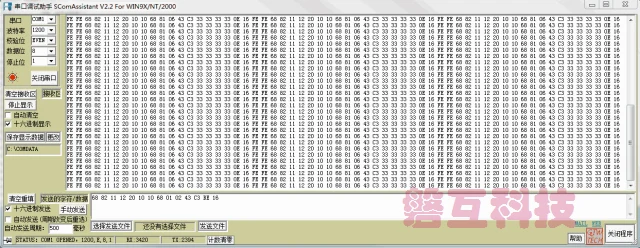

С учетом универсальной калибровки тепловых метров и другого оборудования рекомендуется программное обеспечение для тестирования верхнего компьютера.Помощник последовательной отладки V2.0 (как показано ниже, данные смазываются кодом производителя определенной компании, пожалуйста, проконсультируйтесь с производителем выбранного счетчика воды/счетчика тепла при тестировании пользователя)Не должно использоваться программное обеспечение связи, такое как sscom, которое не поддерживает проверки паритета.

\
\

\
\

CJ-T_188-2004 примеры общения

\
\

\
\

\
\

\
\

DL645-2007 примеры общения

\
\

\

\
\

\
\

\
\

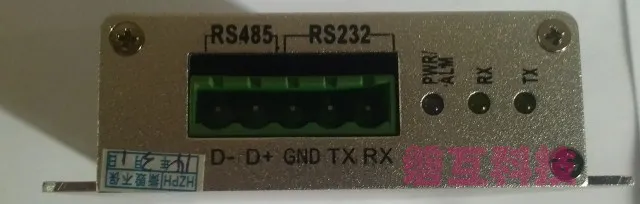

Терминал конвертера поясняет:

\
\

\
\

\
\

\
\

\

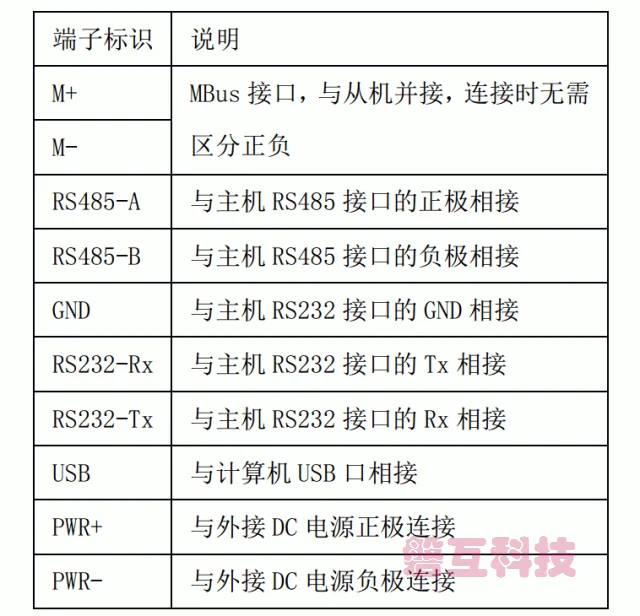

Описание идентификации терминала

\
\

\
\

\
\

\
\

\
\

\
\

ФлуоресцентныйФлуоресцентный

\
\

\
\

\
\

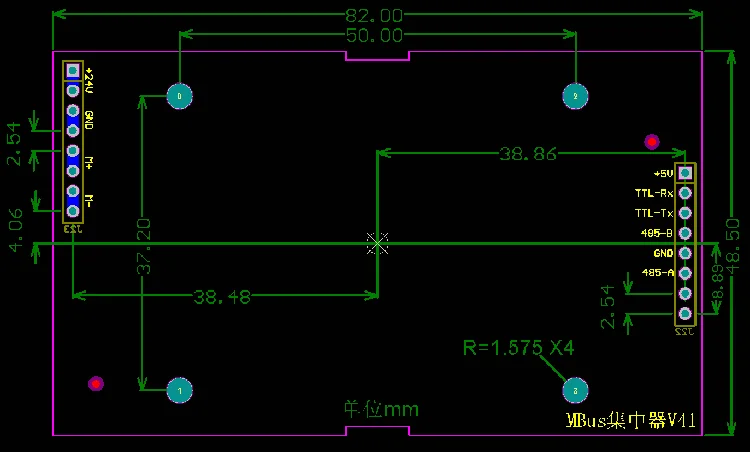

Клиент должен встроить устройство motherboardCard формат конвертера, пожалуйста, проверьте ребенка следующим образом:

\
\

\

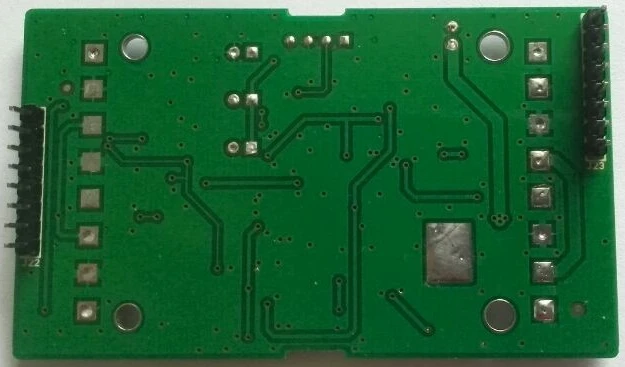

Конвертер типа карты вид сзадиСхема размеров конвертера типа карты (сверху)

\
\

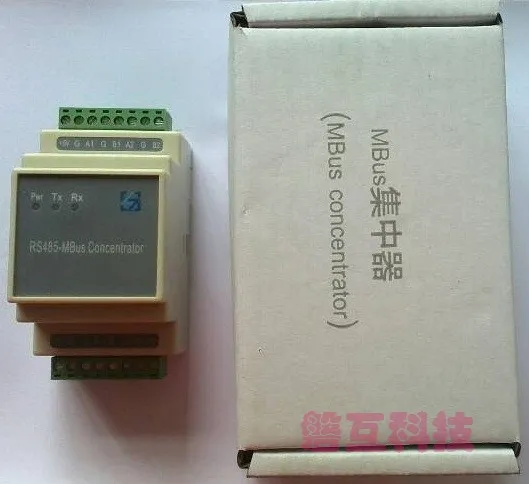

Если вам нужен экономичный концентратор MBUS, вы можете посмотреть следующее:

\
\

\
Конвертер с высокой производительностью накопил более 2500 станций под линией.

\
\

\
\

Если требуется для этого типа высококачественного концентратора MBusDC24VАдаптер, пожалуйста, возьмите следующие товары (по фактической проверке, адаптер серии лучше, чем Эффект Импульсного источника питания переключателя MW, адаптер питания 24 V/2A, передача более Стабильная и надежная):

\
\

\
\

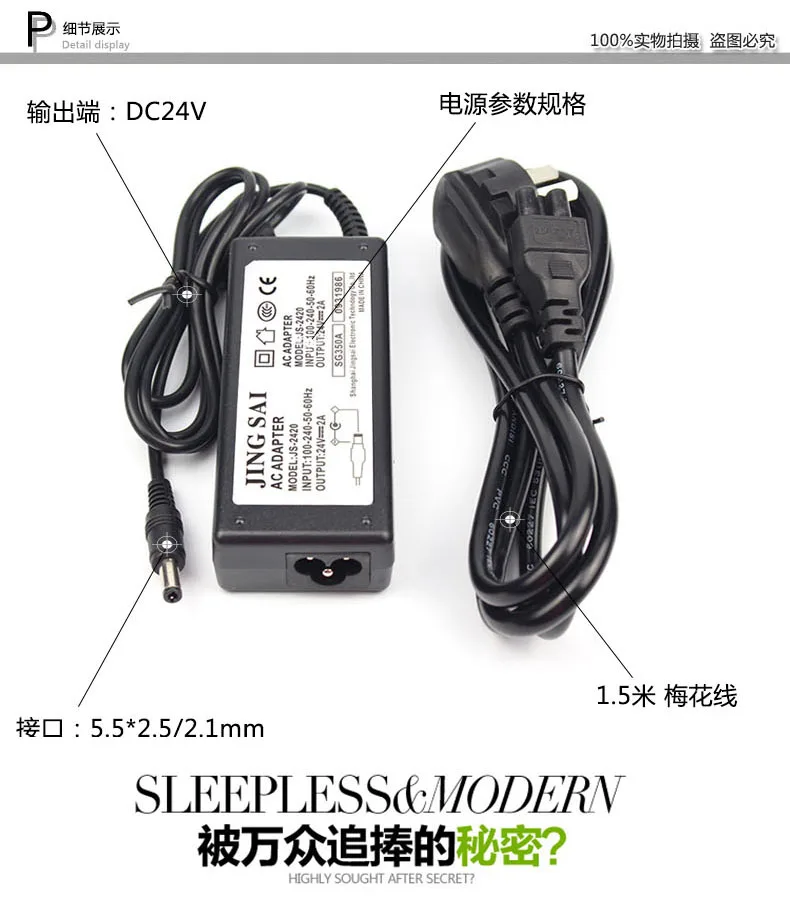

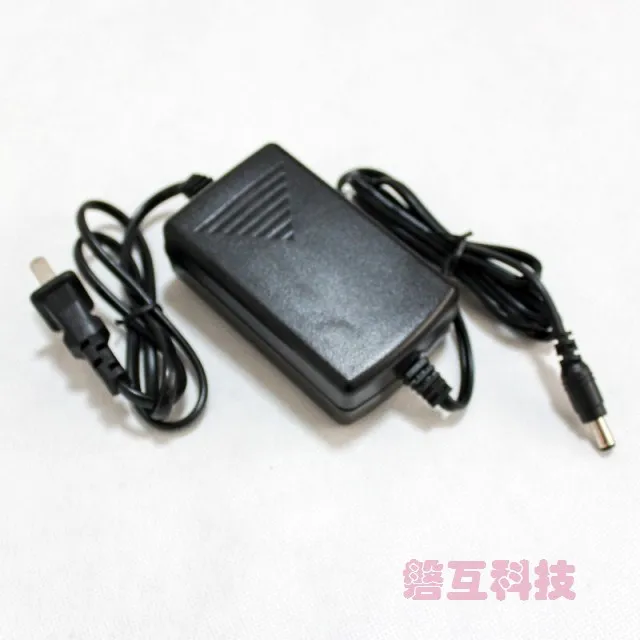

Эффект пульсации очень хороший24V/2A Регулятор Напряжения DC адаптер

\
\

\
\

Если требуется для этого типа высококачественного концентратора MBusDC24Адаптер, пожалуйста, возьмите следующие товары (по фактической проверке, адаптер серии лучше, чем импульсный источник питания MW, адаптер питания 24 V/2A, передача более Стабильная и надежная):

\
\

\
\

\
Эффект пульсации лучше, чем МВт12V/2A Регулятор Напряжения DC адаптер

\
\

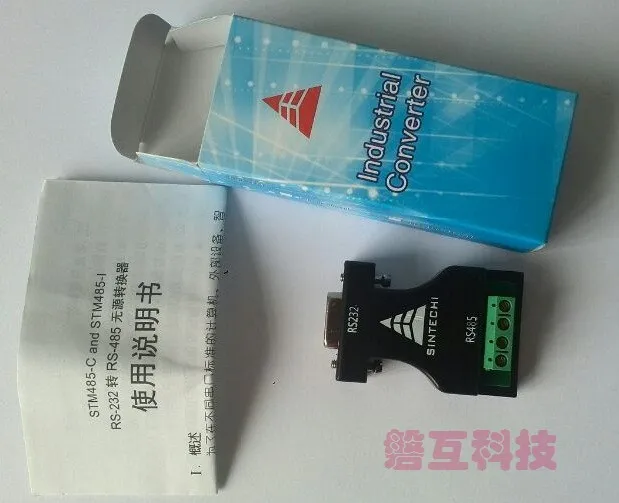

Наша компания протестировала преобразователь RS232 в RS485, пожалуйста, при необходимости приобретайте его.

\
\

'
