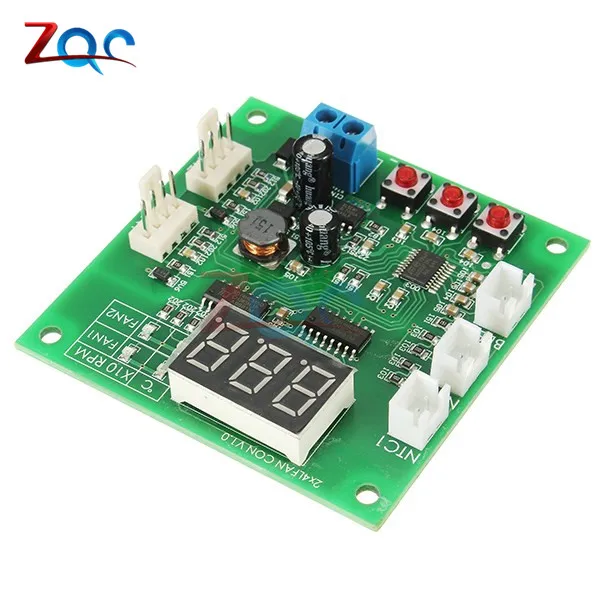

ШИМ контроллер температуры двухканальный теплоотвод четырехпроводный

ШИМ контроллер температуры двухканальный теплоотвод четырехпроводный

Контроллер Особенности:

1. DC8-60V широкий диапазон рабочего напряжения (Здесь относится к панели управления может работать в этот диапазон напряжения,
Фактическая работа контроллера питания и вентилятора вместе, она должна быть в соответствии с требованием питания вентилятора, в противном случае это повредит вентилятор).

2. Двойной независимый контроль температуры, в свою очередь показывают температуру двух каналов (-9,9 ℃ до 70,1 ℃, могут возникать расхождения на <1 ℃)


3. Вентилятор с низкой скоростью и зоной контроля температуры устанавливается по клавише, гибкое управление, установка большого диапазона, установка программы после сохранения.

4. Может установить функцию выключателя сигнализации (внешний звуковой сигнал переменного тока, выключение по умолчанию).

Рабочие параметры:

Рабочее напряжение: DC8-60V (должно быть равно напряжению вентилятора, если вы используете вентилятор 12 В, питание 24 В, будет гореть вентилятор)

Рабочий ток: панель управления, рабочий ток 35 мА (12 В) 22 мА (24 В)

Возможность управления: без ограничений по току вентилятора, но Интерфейс бортовой вентилятор не должен превышать ток 3 А,
Используйте больший вентилятор тока, Пожалуйста, подключите шнур питания вентилятора непосредственно к основному блоку питания!

Управление Диапазон мощности: 10% -100 (это только выходной сигнал, фактической ситуации зависит от производительности вентилятора)

Характеристики температурного зонда: NTC 10K B = 3950

3,25 после доставки обновленной версии:

Температура измерения:-9,9 ℃ до 99,9 градусов по Цельсию допустима погрешность примерно в 2 ℃ (1% зонд 70 градусов по Цельсию) 3 ℃ (70 градусов по Цельсию выше)

Диапазон температур: температура ускорения 5-94 ℃, полноскоростная температура 10-99 ℃

Измерение скорости: 10-9990 об/мин, больше, чем эта скорость всегда отображается 999, разрешение 10 об/мин,
Блок индикатора является * 10 об/мин (устройство для измерения скорости в соответствии с общим 2-полюсный сигнала конструкцию вентилятора,
Подавляющего большинства вентиляторы 2-полюсный сигнала)

Скорость стоп-сигнала: менее 375 об/мин

Размер цепи: 65 мм * 65 мм * 15 мм, позиционирования расстояние от центра отверстия 56 мм * 56 мм диаметр 3,2 мм

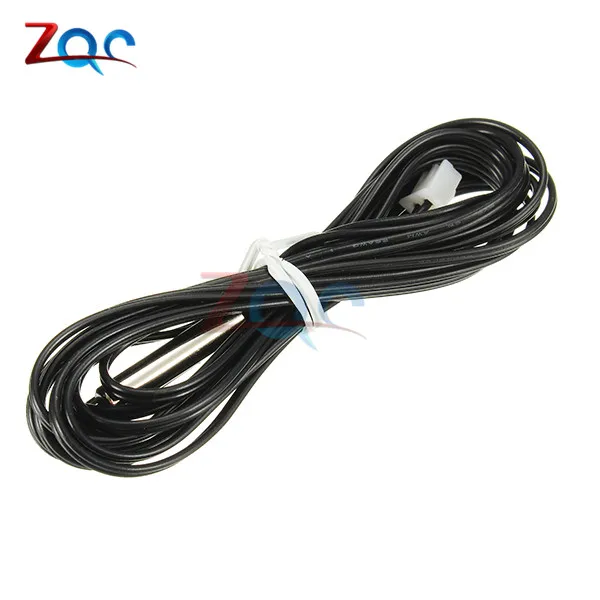

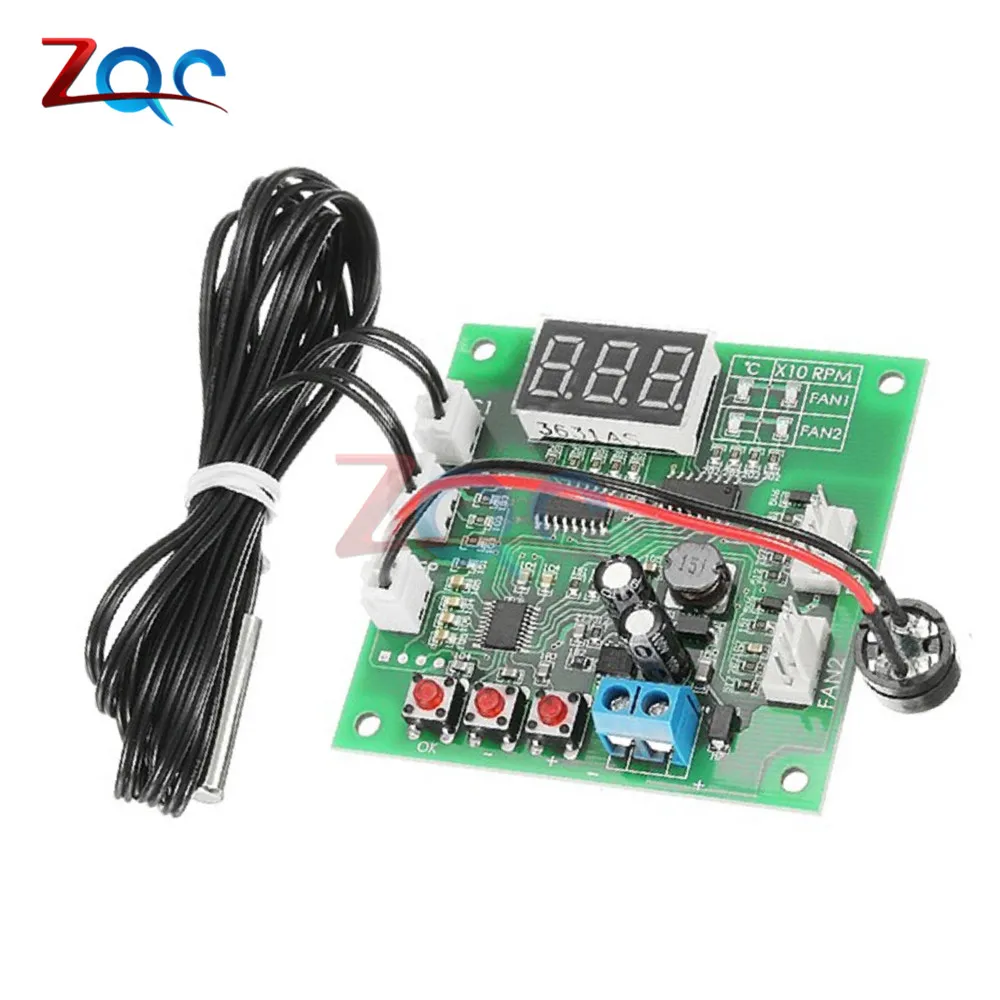

Вес: материнская плата + пара цилиндрических зондов длиной 1 м, общий вес около 40 г, отдельная материнская плата весом около 23 г.

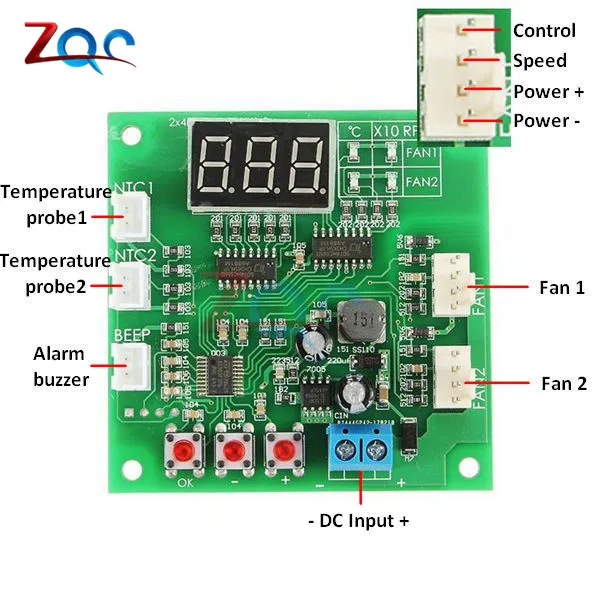

Существует два вида подключения:

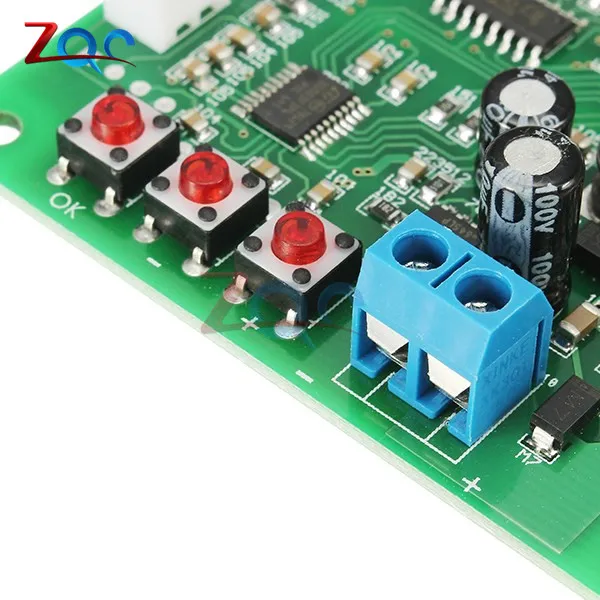

Синий Винтовые клеммы подключается к основному источника питания
(Напряжение источника питания соответствует используенному напряжению вентилятора и находится в диапазоне от 8 до 60 в).
Обратите внимание, что положительная и отрицательная полярность не должна быть подключена. Вентилятор «Канал 1» и «Канал 2»,
Линейный заказ-это отрицательный источник питания,
Положительное питание, отзывы о скорости, управление ШИМ (см. Таблицу проводов ниже);

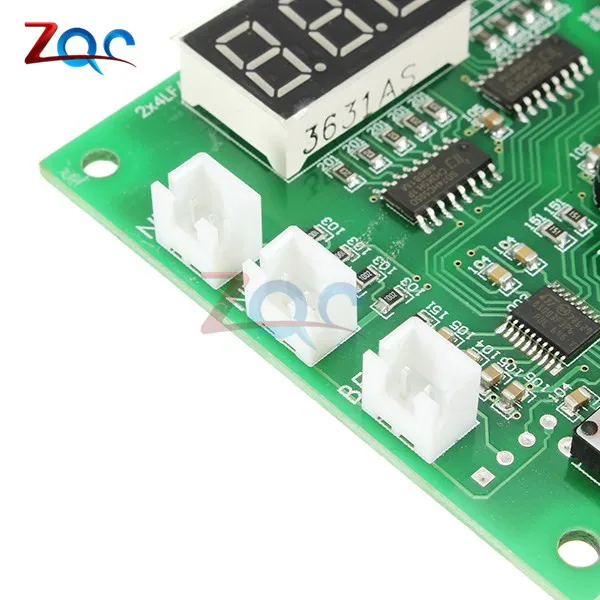

Термистор NTC для соединения "Thermal 1" и "Thermal 2" (параметр 10K B = 3950) ,
Соответственно, с двухканальным вентилятором, измерение температуры;
«Звуковой сигнал», разъем подключен к переменному току, когда сигнал стоп-сигнала,
Вентилятор остановит зуммер, будет долгим.

Проводка Примечание:

Допустимый ток для одного интерфейса вентилятора-3 А. Если вам необходимо управлять вентилятором с более высоким током,
Подключите шнур питания вентилятора непосредственно к электросети
(Возможность управления контроллером не зависит от тока вентилятора и только от тока проводника питания).

Показать Описание:
Панель управления через цифровой дисплей с числовым значением,
Правая сторона из четырех светодиодный цифровой светодиодный указывает на текущее значение определение линии,
Один или два светодиодных канала, температура и скорость (x10 об/мин),
Вторая линия двух светодиодов от имени канала, два из температуры и скорости (x10 об/мин).
В нормальное рабочее состояние четыре значения будут отображаться в свою очередь в соответствии с заказом,
Вы можете в любое время, нажав кнопку «+»-«-», чтобы быстро Переключить значение ручного переключателя, будет удерживать это значение в течение длительного времени
И затем в состояние колеса, вы можете щит дисплей канала 2 по мере необходимости.

Установка Описание:
1. Основная настройка скорости: основная настройка скорости используется для регулировки скорости вентилятора до запуска контроля температуры, то есть
Скорость вращения вентилятора ниже температуры ускорения. Установите способ, в любом бегущем состоянии нажмите кнопку «ок»,
Затем канал горизонтальный, два светодиода одновременно, светильник, цифровой дисплей значения текущего набора (10-100),
Нажмите и удерживайте кнопку «+», чтобы задать размер, и удерживайте кнопку, чтобы ее можно было быстро и постоянно модифицировать. Нажмите кнопку «OK»,
Вокните на 2 канала основных настроек скорости, Используйте тот же набор инструментов, а затем нажмите кнопку «ок», чтобы сохранить и выйти из

2. Зона контроля температуры и стоп-сигнал настройки: нормальная работа, длительное нажатие кнопки «ОК», до тех пор, пока Дисплей L * (* для значения) после кнопки выпуска,
Канал a, горизонтальный, два светодиода одновременно, от имени (диапазон 5-94, единица градусов по Цельсию); Нажмите кнопку «ок» после установки,
Впишите полное-скорость температура канала и установите скорость до канала. (Набор в диапазоне 10-99,
В градусах по Цельсию); Нажмите кнопку «ОК», чтобы перейти в канал после остановки настройки будильника, «+»-«Bo» означает, что выключить этот канал, чтобы остановить будильник, «bon» от имени канала
Чтобы остановить будильник; Установите после нажатия кнопки «ОК», вокните на канал двумя числовыми настройками, закажите и установите тот же путь и канал ....
Когда все указанные выше настройки будут завершены, нажмите кнопку «ок», чтобы выйти из строя и сохранить параметры.

3. Настройка экрана 2 канала: нажмите кнопку «ок», удерживая панель управления, и нажмите «2on» (Откройте два канала дисплея) или «2 дюйма» (экранированный канал с двумя дисплеями), отпустите кнопку «ОК», через «+»-« Чтобы установить щит переключателя, установите, а затем нажмите кнопку «ок», чтобы перейти в нормальное рабочее состояние.

4. Нажмите кнопки «+» и «-» для питания контроллера и нажмите кнопки «+» и «-», пока контроллер не включен.
Пресс "+" или "-" кнопку, чтобы переключить режим: "F-1"-это нормально, режим "F-2" отображается на экране в виде анти-режим синхронизации,
Нажмите кнопку «ок», чтобы выйти из игры (Автоматическое сохранение после выхода).

Набор Примечание:
1. Если установлен диапазон скорости и температуры, если операция была выполнена в течение 15 секунд, данные не будут сохранены.

2. Когда установлена температурная зона, температура на полной скорости того же канала
Должно быть не менее 5 градусов по Цельсию, чем температура ускорения.
Когда значение температуры установите, чтобы сделать это состояние удовлетворенным,
Контроллер автоматически отрегулирует значение другой температуры, чтобы гарантировать, что разница не будет низкой в условиях 5 градусов по Цельсию,
Это автоматически настраивается на односторонний, для обратного вызова необходимо вручную отрегулировать значение другой температуры.

3. Два канала, настройки экрана, только влияет на рабочий состояние дисплея данных,
На два канала управления и параметры не влияет, нормальная работа


Примечание:
Это четырехпроводный ШИМ контроллер вентилятора, которые могут контролировать только вентиляторы, которые соответствуют Intel 4-проводной веер спецификации
(Основная часть 12-48V четырехпроводная вентиляторы поддерживаются)
Не может управлять вентилятором 2-3 линий, не может выключить вентилятор.

Предупреждение! Ответ: хотя контроллер может работать в пределах 8-60 в, но фактическое напряжение питания должно соответствовать рабочее напряжение вентилятора,
Например, для управления вентилятором 12 В необходимо использовать блок питания 12 В, неправильный выбор мощности может сжечь вентилятор и повредить плату управления!

Часто заданные вопросы:

1. Питание не отображается

Напряжение не уместен, мощность восстанавливается, американский стандарт ---- контроллер может быть работает под DC8-60V вход переменного тока,
Пожалуйста, Определите правильное напряжение и полярность источника питания (обратите внимание на напряжение источника питания и напряжение вентилятора).

2. Температура дисплей всегда показывает-9,9 ℃, фактическая Температура не настолько низкие,
Или показывает температуру, и реальная разница очень большая.

Соответствующий зонд канала не подключен, зонд плохой или поврежденный, параметры зонда неправильные-Проверьте зонд.

3. Вентилятор не поворачивается

Ошибка в заказе вентиляторной линии, пожалуйста, обратите внимание на шнур питания линейного заказа вентиляторов.

Часть вентилятора, когда значение PWM ниже, чем 20 будет остановлено, повышает значение скорости вручную.

4. Вентилятор работает на полной скорости, не может управлять, не показывает скорость

Ошибка последовательности веерной линии (обратная линия управления и линия управления) -fi-интерфейс управления вентилятором и линия скорости
(В дополнение к линии электропередачи, за пределами двух линий).

Вентилятор, нестандартный ШИМ-вентилятор, фальшивый или фальшивый, или сбой вентилятора-замена вентилятора

5. Вентилятор может быть как правило, контролируемая, но при этом скорость не отображается

Линия скорости вентилятора (третья линия) не подключена надежно-проверьте проводку

Вентилятор не работает, сигнал скорости или выход вентилятора Сбой порта-Замените другой вентилятор или больше не обращайте внимания на дисплей скорости

6. Изменение скорости вентилятора в обратном направлении

Вентилятор-это вентилятор с защитой от синхронизации, вперед, чтобы увидеть инструкции по монтажу, ст. 4, изменить режим работы контроллера.
