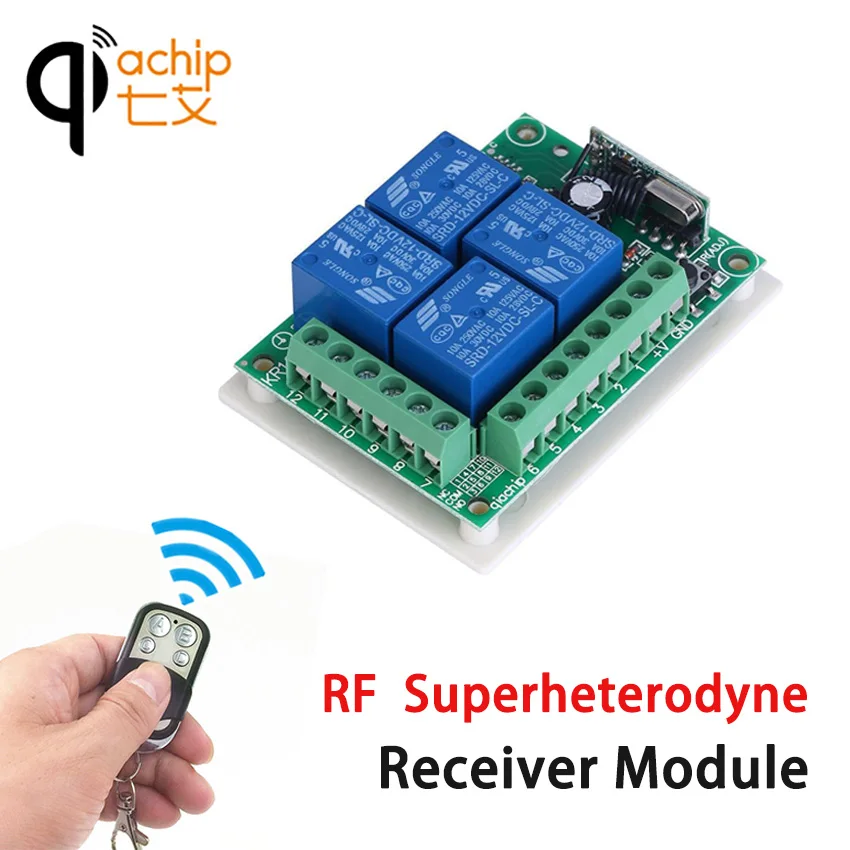

QIACHIP 433 Mhz DC 12 V 4CH беспроводной пульт дистанционного управления релейный приемник

QIACHIP 433 Mhz DC 12 V 4CH беспроводной пульт дистанционного управления релейный приемник

QIACHIP 433 Mhz DC 12 V 4CH беспроводной пульт дистанционного управления реле приемник для RF код для обучения 1527 передатчик световое управление Лер qiachip 433 мгц постоянного напряжения 12в, 4ch беспроводной пульт переключения реле приемник для обучения кода рф 1527 передатчик легкх

Здравствуйте! Большое спасибо за просмотр нашей продукции ~

Перед покупкой товара внимательно прочитайте следующую информацию о товаре. Желаю вам всего наилучшего;)

И если у вас есть какие-либо вопросы или комментарии о продукте или обслуживании, мы будем рады услышать от вас.

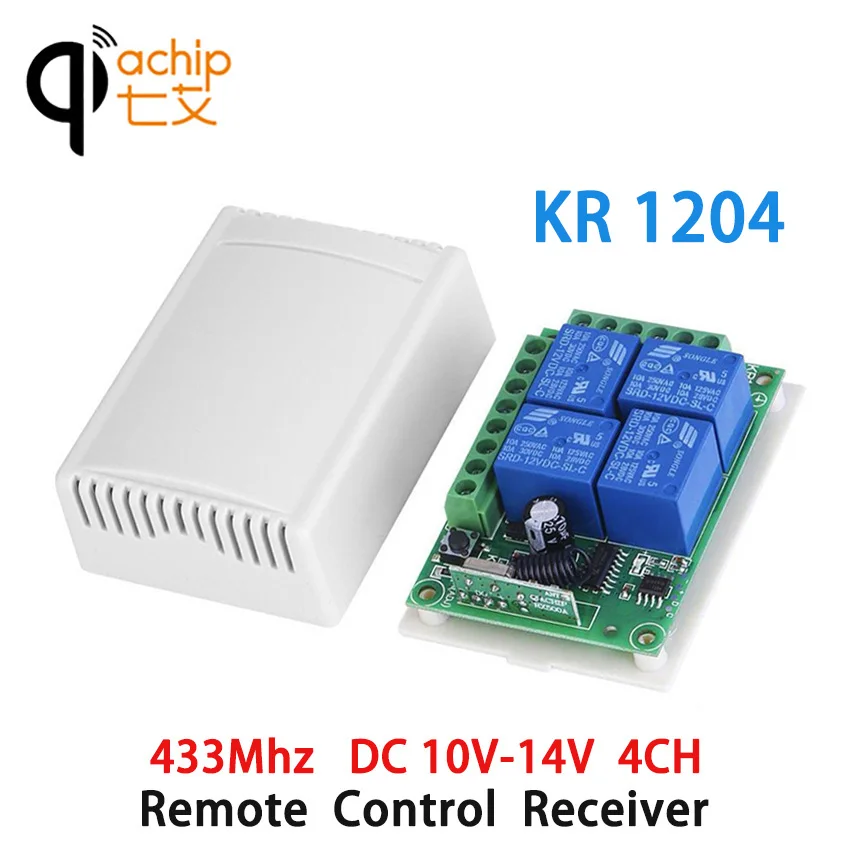

Универсальный беспроводной модуль приемника дистанционного управления

Производитель: Qiachip

Продукты могут быть использованы в освещении, гаражных дверях, затворных дверях, удаленной регулирующая завеса и многое другое

Особенности и технические характеристики

Технические данные

Рабочая Напряжение:DC12V

Потребляемый ток:5mA

Рабочая частота:433 МГц

Чувствительность приема:> 104dBm

Функция опции:Мгновенный/тумблер/защелкивающийся

Режим модуляции:Спросить

Соответствующий режим:Интеллигентая (ый) обучающий код 1527

Выход режим:Сухой контакт/выходное напряжение

Наружный материал:Да

Рабочая температура:-30 ~ + 80

PCB Размер:68,2x48,2 (мм)

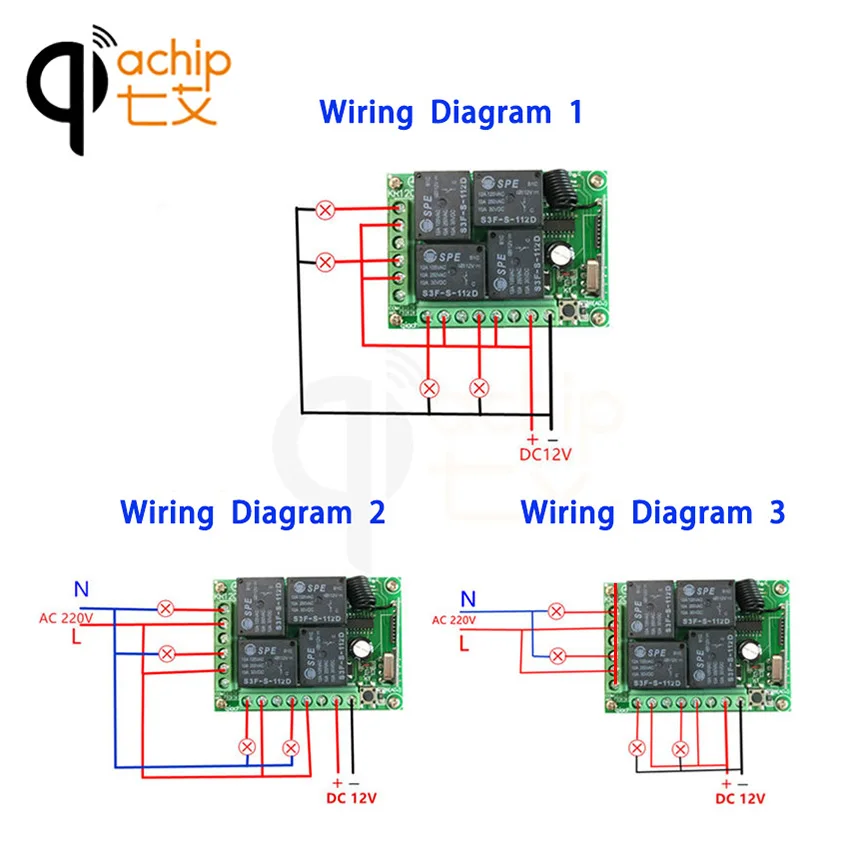

Схема подключения

Управление инструкции

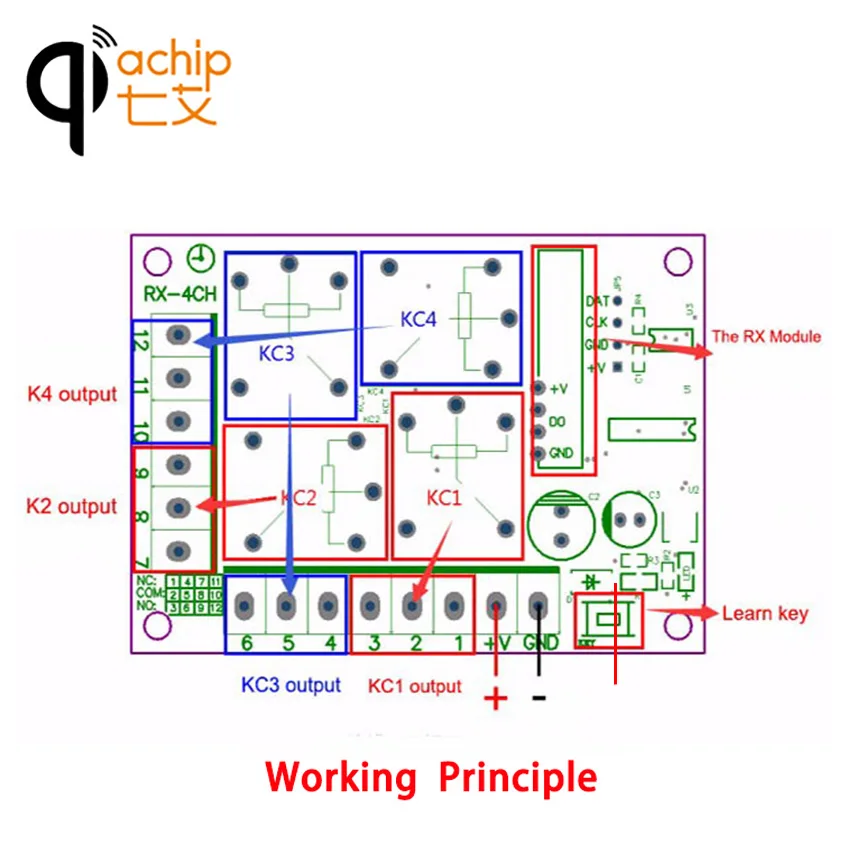

Терминал инструкции

+ V-положительный полюсный вход

ВНД-отрицательный полюс вход

1-KC1 обычно закрыт реле (NC)

2-KC1 общее реле(COM)

3-KC1 нормальный открытый реле (нет)

4-KC3 обычно закрыт реле(NC)

5-KC3 широко реле (COM)

6-KC3 нормальный открытый реле(Нет)

7-KC2 обычно закрыт реле (NC)

8-KC2 общее реле(COM)

9-KC2 нормальный открытый реле (нет)

10-KC4 обычно закрыт реле(NC)

11-KC4 общее реле(COM)

12-KC4 нормальный открытый реле(Нет)

Про режим работы

1. Мгновенный/Jog: Нажмите и удерживайте-> on; Release-> Off

• Удерживайте нажатие одной кнопки пульта дистанционного управления, соответствующий канал работает/включается;

• Расслабьте палец, остановите/выключите.

• 4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик)

2. тумблер/самоблокирующийся замок: Нажмите-> ВКЛ; Нажмите снова-> ВЫКЛ

• Нажмите одну кнопку пульта дистанционного управления в течение одного времени, соответствующий канал работает/ВКЛ;

• Нажмите на ту же кнопку, чтобы снова остановить/выключить.

3. Блокировка/Блокировка: Нажмите-> on; нажмите другую кнопку-> Off

• Нажмите одну кнопку в течение одного времени, соответствующий канал работает/ВКЛ;

• Нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает)

Настройка режима работы

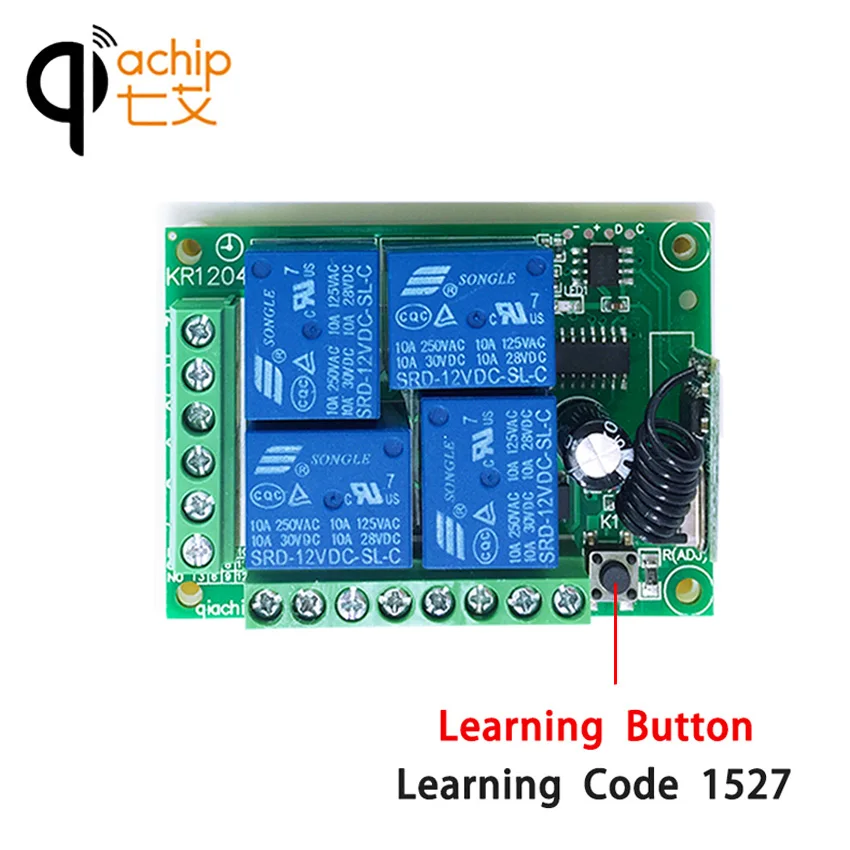

• Кратковременный режим:Нажмите один раз, кнопка обучения на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза оповещает об установке мгновенного режима успешно.

• Режим переключения:Нажмите два раза кнопку обучения на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза оповещает об успешном настройке режима переключения.

• Мгновенный режим:Нажмите три раза кнопку обучения на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте второй кнопкой дистанционного управления, светодиодный индикатор пульта дистанционного управления три раза оповещает об успешном режиме блокировки (первая кнопка включена, вторая кнопка выключается).

• 2CH мгновенный + 2CH тумблер:Нажмите четыре раза кнопку обучения на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза информирует об установке.

• 2CH мгновенный + 2CH защелкивается:Нажмите в пять раз кнопку обучения на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза информирует об установке.

• 2CH тумблер + 2CH защелкивается:Нажмите на кнопку обучения в шесть раз на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза информирует об установке.

• 2CH защелка + 2CH защелка:Нажмите на кнопку обучения в семь раз на приемной плате (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, светодиодный индикатор пульта дистанционного управления три раза информирует об установке.

• Удаление существующих данных дистанционного управления:Нажатие в восемь раз кнопки обучения на плате приемника, светодиодный индикатор на приемной плате будет мигать восемь раз, существующие пульты дистанционного управления удалены успешно.

• Чтобы лучше понять эти шаги, вы можете посмотреть видео в описании нашего продукта ~

Обратите внимание

• 4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик)

• Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и корректного электричества.

• Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным (когда напряжение батареи является недостаточным, как правило, закрывайте передачу)

• Пожалуйста, обратите внимание, чтобы избежать металлическая маска, мощное оборудование, сильные помехи электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.

• Пожалуйста, избегайте аномального использования продукта. Ненормальное использование уменьшит производительность и срок службы продукта, когда это может повредить продукцию и даже поставить под безопасность.

Более подробная информация

Посылка список

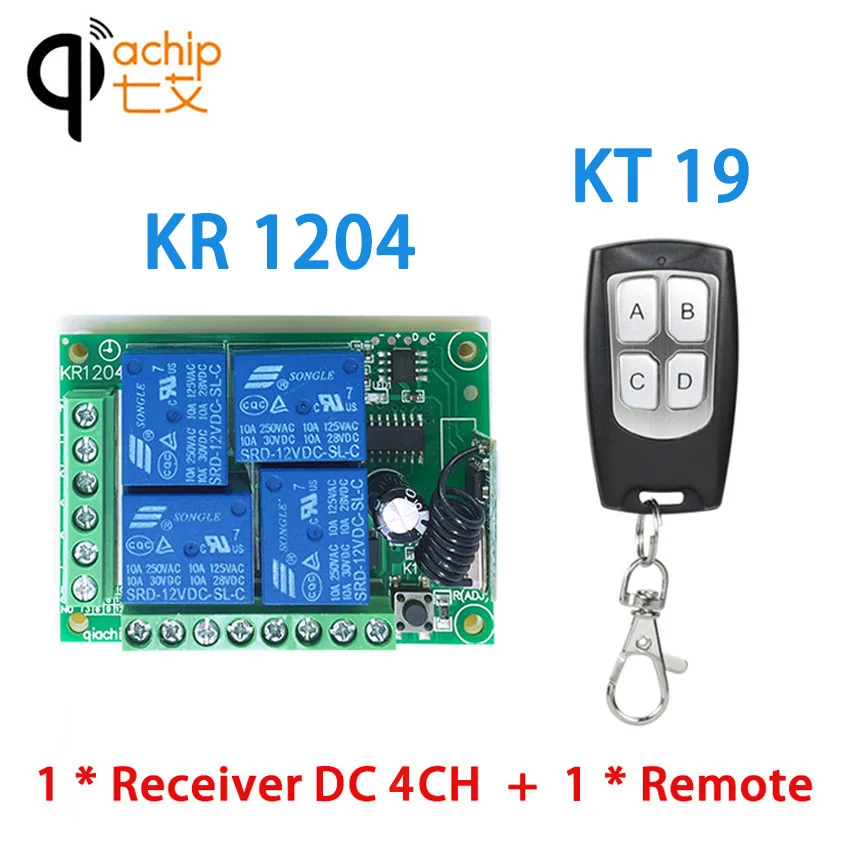

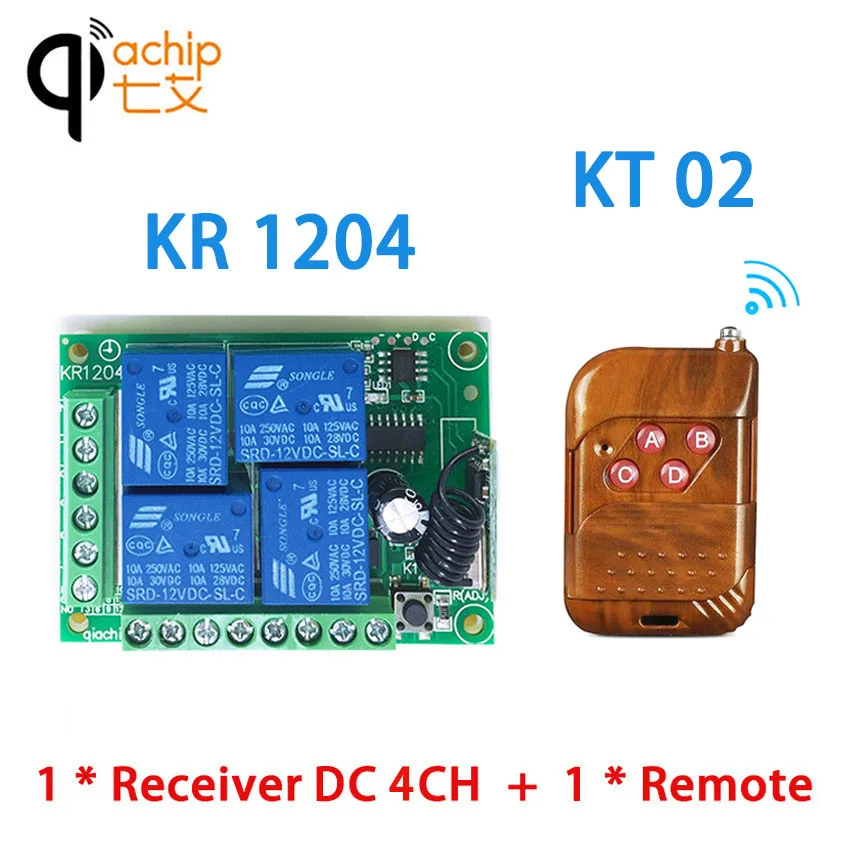

1 * беспроводной приемник дистанционного управленияKR1204
