MKS GEN L интегрированная материнская плата/motherbaord A4988 Драйвер + 3D сенсорный BLTouch

MKS GEN L интегрированная материнская плата/motherbaord A4988 Драйвер + 3D сенсорный BLTouch

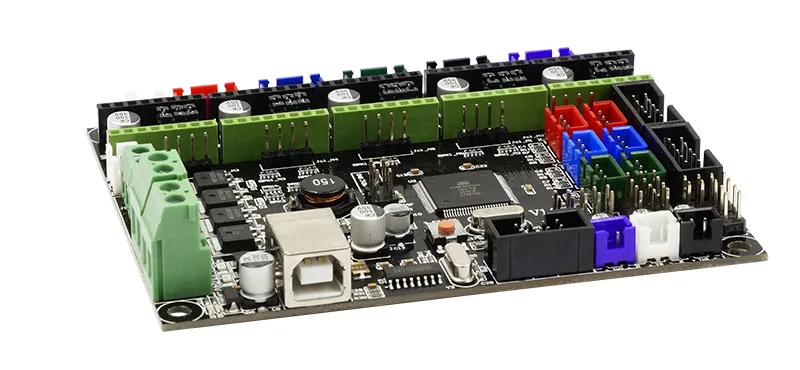

MKS GEN L:
1. Соберите 2560 и ramps1.4 на плате, чтобы решить проблему сложного интерфейса и легкого выхода из строя интерфейса Ramps1.4.
2. Пользователи могут заменить свои собственные драйверы двигателя, поддерживающие драйверы 4988 и драйверы 8825, драйверы TMC2100.
3, резервный внешний сигнал привода, может быть подключен к внешнему диску для привода 57, 86 двигателей.
4. Использование высококачественной МОП-трубки, теплоотвод лучше, чтобы обеспечить долгосрочную стабильность.
5. Использование специального чипа питания, поддержка 12В-24В входного питания, для решения проблемы преобразования напряжения Ramps, проблемы с ненадлежащим источником питания.
6. Стабильная и надежная фильтровальная схема значительно уменьшает возможность помех и позволяет избежать аварии и работы в процессе печати.
7. Использование серийного чипа CH340 для обеспечения стабильности и надежности, снижения затрат, а также для решения проблем с установкой диска в прошлом 16U2.
8, 24 В вход может быть принят. При такой же мощности системы ток горячей кровати может быть уменьшен до 1/4, эффективно решая проблему нагрева тепловых труб MOS.
9. Использование прошивки с открытым исходным кодом Marlin, конфигурация и ramps1.4 точно такие же, может непосредственно заменить Ramps1.4.
10, может быть непосредственно подключен к 2004LCD дисплею и 12864LCD дисплею, может поддерживать TFT28, TFT32 сенсорный экран.
11, вал XYZ использует различные цветовые клеммы, чтобы соответствовать двигателям и ограничительным переключателям, чтобы облегчить проводку.
12, гуманизированная конструкция, с использованием различных цветовых клемм для различия направления движения, уменьшает вероятность вставки и предотвращает повреждение, вызванное вставкой привода.

Обратите особое внимание на:
1, пожалуйста, подтвердите положительный и отрицательный, если нет подключения до выключения питания. Если он сгорел пользователем, то Мы не гарантируем этот вид проблемы.
2, пожалуйста, не вставляйте Электрический двигатель и привод в случае электричества, легко вызвать горение вождения; и не регулируйте ток в процессе работы двигателя. Правильно, что нужно сделать, это отключить питание, вытащить двигатель, повторно подключить его, отрегулировать потенциометр и измерить напряжение на потенциометре, пока измеренное напряжение не будет таким же, как ожидалось. Не подключайте устройство против накопителя, иначе он выгорит драйвер или даже сожжет материнскую плату.
Без привода двигателя, привода двигателя, пожалуйста, приобретайте отдельно.
Если источник питания перевернут, можно будет разрушить чип и цепь, если пластина привода двигателя подключена.
Подсказка:
1, MKS Gen-L V1.0 является проблемой для Ramps1.4, Megatronics V2.0 и других материнских плат с открытым исходным кодом. Он особенно оптимизирован для продукта, разработанного R & D. Это особенно подходит для производителей серийного производства 3D принтеров в качестве основной платы управления.
2. Полностью учитывайте стабильность, теплоотдачу, простоту использования, путем непрерывного тестирования надежности печати.
3. Соответствующие линии можно назвать: 2PIN, 3PIN, 4PIN

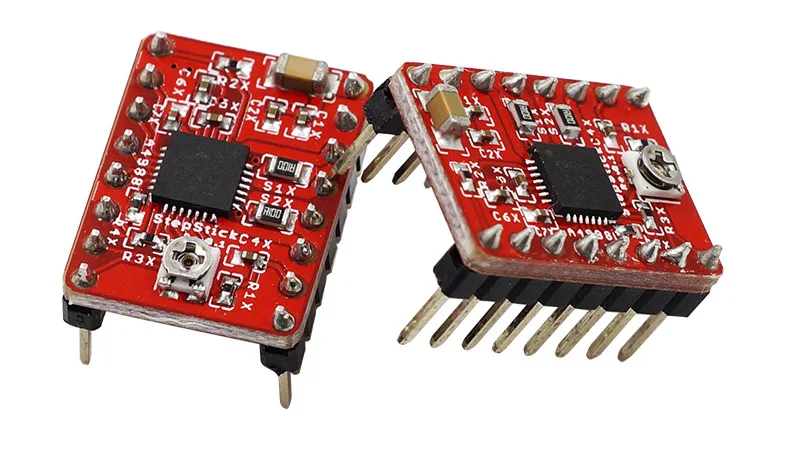

Привод A4988:
1, подходит для вождения шагового двигателя ниже 8В-35В 2А.
2. Только простой интерфейс управления шаговым направлением.
3, пять различных режимов: полный, половина, 1/4, 1/8 и 1/16.
4, регулируемый потенциометр может контролировать Максимальный выходной ток, тем самым достигая более высокой скорости шага.
5. Автоматическое обнаружение/Выбор режима затухания тока.
6. Схема отключения от перегрева, блокировка низкого напряжения и защита от перекрестного тока.
7. Защита от короткого замыкания и защита от короткого замыкания.

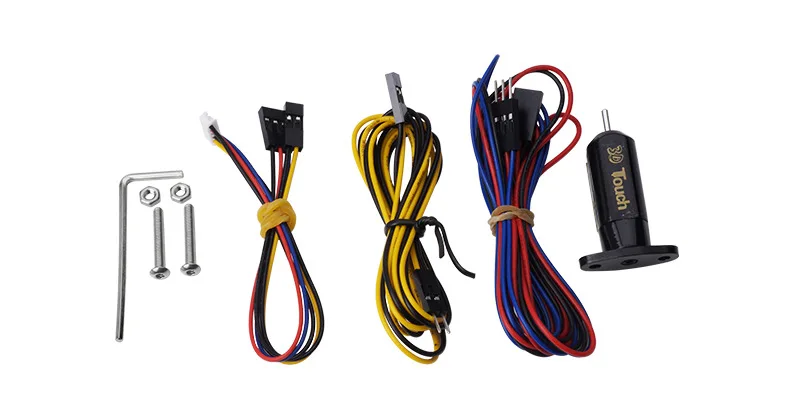

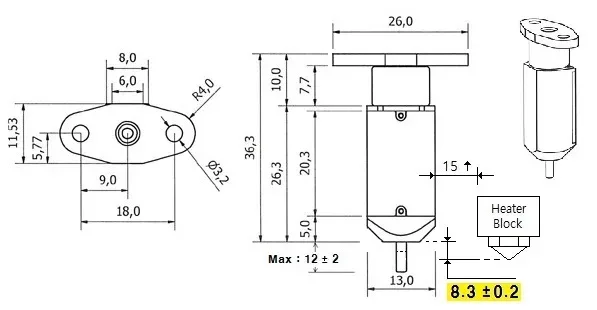

D-touch-это автоматический универсальный 3D принтер, Датчик выравнивания горячей кровати (полностью Автоматический Датчик выравнивания).
Его преимущества просты, компактны, высокая точность, хорошая совместимость и Совместимость со всеми постельными материалами, такими как стекло, металл, дерево, пластик, акрил и так далее.

3d-сенсорная проводка
Подключение 3Pin: черный (-, GND)
Красный (+ 5 В)
Синий (контрольный сигнал)
2PIN: черный (-, GND)
Желтый (Zmin)
Вопросы, требующие внимания:

Основная плата принтера 3D имеет нехватку питания 5 В, может потребоваться внешний источник питания 5 В, что показывает, что зонд трудно запустить, или когда защита логической схемы перезапущена. Если у вас возникла общая рекомендация, используйте DC-DC модуль buck для получения питания от основного источника питания.
1. + 5 В и GND не должны быть подключены в течение длительного времени.
2. Установка, насколько это возможно, вдали от сильного магнита, двигателя и вентилятора и т. д. с магнитными компонентами.
3. Алюминиевый стержень может повредить или повлиять на точность обнаружения.
4. Для регулировки винтов или регулировки крепежных винтов зонда требуется клей для резьбы.
5. Установите зонд, чтобы избежать деформации корпуса
6. Потянув алюминиевый стержень повредит или повлияет на точность обнаружения.

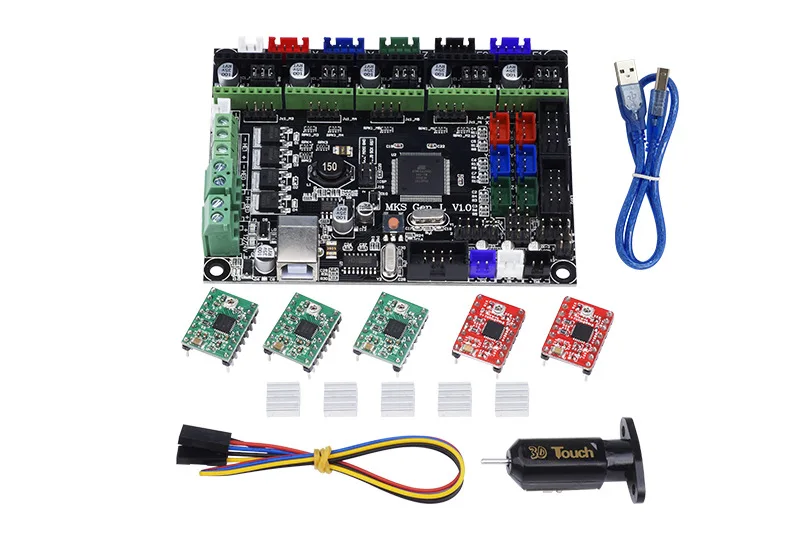

Упаковочный лист как на картинке ниже
