VK701S 24 битная серийная карта сбора данных micro volt 400ksps точность высокая

VK701S 24 битная серийная карта сбора данных micro volt 400ksps точность высокая

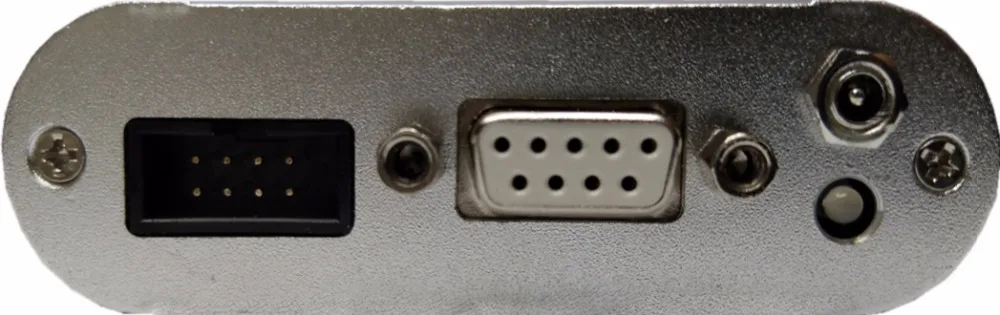

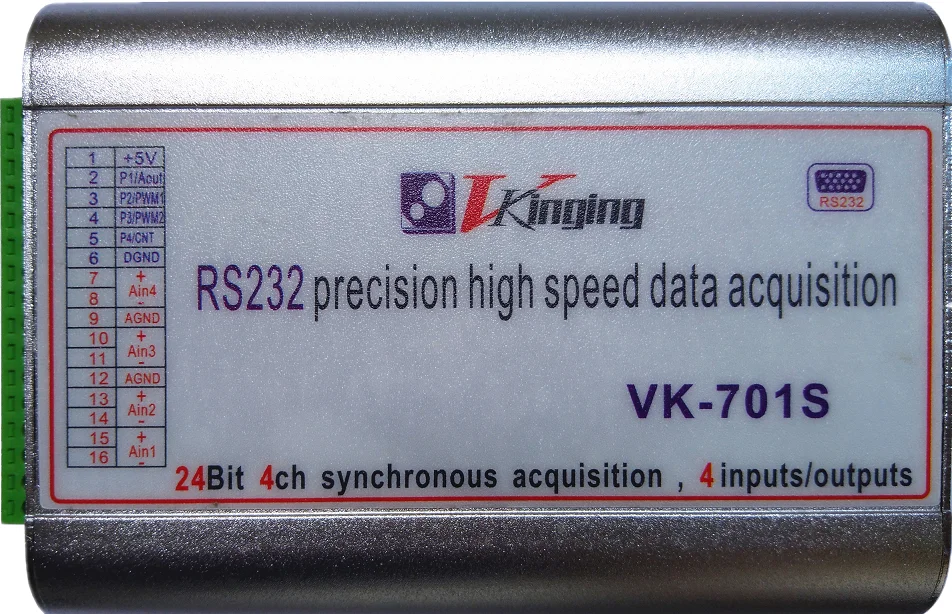

 VK701S серийный RS232 24 бит система сбора и обработки данных карты  VK701S представляет собой последовательный высокоскоростной 24 бит система сбора и обработки данных карты Разработан Шэньчжэнь микро прецизионные Co., Ltd., которая поддерживает виртуальный последовательный порт и последовательный порт. В VK701S плата сбора данных имеет характеристики истинные дифференциальные вход переменного тока, 4-канальный одновременный прием, точность до 24 бит, максимальная 400ksps частота дискретизации (N отбора проб режим) И 500 раз точности предварительного усиления. VK701S утвердил целый ряд высокой точности 24 бит АЦП жилых зданий и предварительно дифференциальный усилитель модуль, разработанный нашей компанией на протяжении многих лет. Этот продукт имеет преимущества высокой скорости, высокого разрешения, высокой точности, сверхнизкого шума, высокого коэффициента отклонения в обычном режиме, широкого диапазона измерений и низкой температуры. Подходит для различных случаев плотной и высокоскоростной коллекции. Коллекционная карта VK701S RS232, последовательный порт работает со скоростью 115200 бод, до 70K байт/с. Для пользователей удобно использовать последовательный порт. Последовательный порт RS232 имеет высокую способность анти-помех и подходит для промышленных приложений. (другой USB виртуальный последовательный порт доступен, и скорость сопоставима с USB). Карта приобретения VK701S оснащена устройствами промышленного класса. Он имеет низкую температуру и сильную способность анти-помех. Корпус изготовлен из всех металлических щитов, которые могут быть применены для сильных промышленных помех, и имеет преимущества ударопрочного и анти-помех. Характеристики продукта * ADC разрешение до 24 бит, интерфейс USB * Диапазон входного сигнала: 0 ~ + 1 мВ, 20 мВ, 500 мВ, 1 в, 2 в, 5 В, 10 в регулируется. * Высокая скорость: 400ksps; Самая высокая скорость выборки 100ksps на канал. * 4 порта IO, настраиваемый вход и выход * Настраиваемый 2 дороги ШИМ * Настраиваемый 1 Путь подсчета входного сигнала * Настраиваемый 1 - way DAC выход * Ссылки высокой точности: 2,5 V + 0.05% * Коэффициент отклонения сигнала входного сигнала ADC: >140 дБ * Коэффициент отклонения сигнала входного сигнала ADC: >140 дБ * Дифференциальный вход, измеряемый дифференциальный сигнал * Высокоскоростная передача данных USB, удобная для горячего подключения * ADC нелинейный THD:>100 дБ * Температурный дрейф: <2/В/с * Металлический экранированный корпус: сильная защита от помех * Вся машина принимает ультра малошумные промышленные устройства класса, низкий температурный дрейф, сильная способность анти-помех. Применение продукта * Измерение слабого сигнала * измерение дифференциального сигнала высокого сопротивления * Измерение сигнала с высоким разрешением * Сбор данных в промышленной среде Карта захвата порт схемаAD/аналоговый аудио видео вход * Тип AD: Биполярный 24 бит (бит) * Частота дискретизации: 4 канала общая частота дискретизации 400k, 100K на канал максимум в секунду. * Входное сопротивление: 1000 м ом * Диапазон входного напряжения: 4 канала + 1 мВ ~ + 10 в выбор восьми диапазонов. DA аналоговый выход функция * Номер канала: 1 бит 10 бит (бит), Диапазон выходного напряжения (выходной диапазон):0-3,3 В DI цифровая функция ввода и вывода количества * Номер канала: 4, совместимый уровень напряжения: + 5 В или + 3,3 В Функция PWM * Номер канала: 2 независимых ШИМ регулируемый диапазон 1 ~ 1 МГц, 0,0 ~ 1,0 рабочий цикл регулируется. Счетные функции * Счетчик импульсов измерения: 1, высокий уровень 3,3 V или 5V, максимальное кол-ва 4294967295. Карта приобретения с использованием описания программного обеспечения Карта последовательного сбора данных VK701S может работать в общих операционных системах, таких как Win2000/XP/WIN7 и LINUX, и предоставить динамическую ссылку для VB, VC, C #, C + + Builder, Delphi, labview/Labwindows, Matlab и другие общие языки программирования. Интерфейс функции программирования прост в использовании, и легко писать приложения. Elphi и другие процедуры.  Размер продукта Размер карты сбора 112 мм (длинный) * 80 мм (широкий) * 23 мм (высокий) Размер посылка: 150 (длина) * 150 (ширина) * 50 мм (высота) Вес: 150 грамм Отгрузочная ведомость 1. Карта приобретения 1 шт.2. Высокоскоростная usb-линия передачи данных (магнитное кольцо) 1 шт.3, привод и процедуры и другие пакеты данных (SkyDrive скачать или отправить через почтовый ящик)      Синусоидальная волна измеренного Vp-p 100uVСинусоидальная волна измеренного Vp-p составляет 2 вРаспространение программного обеспечения сбора данных сохраняется как EXCLE файл
