Беспроводной Радиочастотный пульт дистанционного управления 433 МГц

---

4

33 МГц беспроводной Радиочастотный пульт дистанционного управления 1527 декодирование 4CH приемник и передатчик модуль для Led светильник Ask Arduino Uno DIY Kit

Кнопка обучения diy kit для Arduino/ARM/MCU для беспроводного выключателя питания розетка дистанционное управление СВЕТОДИОДНЫЙ Электрический двери и т. Д. Применение окружающей среды: Пульт дистанционного управления, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панелью, открывалка для дверей с дистанционным управлением, Система управления дверным замком, занавески с дистанционным управлением, Хост сигнализации, сигнализация, пульт дистанционного управления для мотоциклов, электромобили с дистанционным управлением MP3. Обратите внимание: Различные варианты включают различные упаковки:

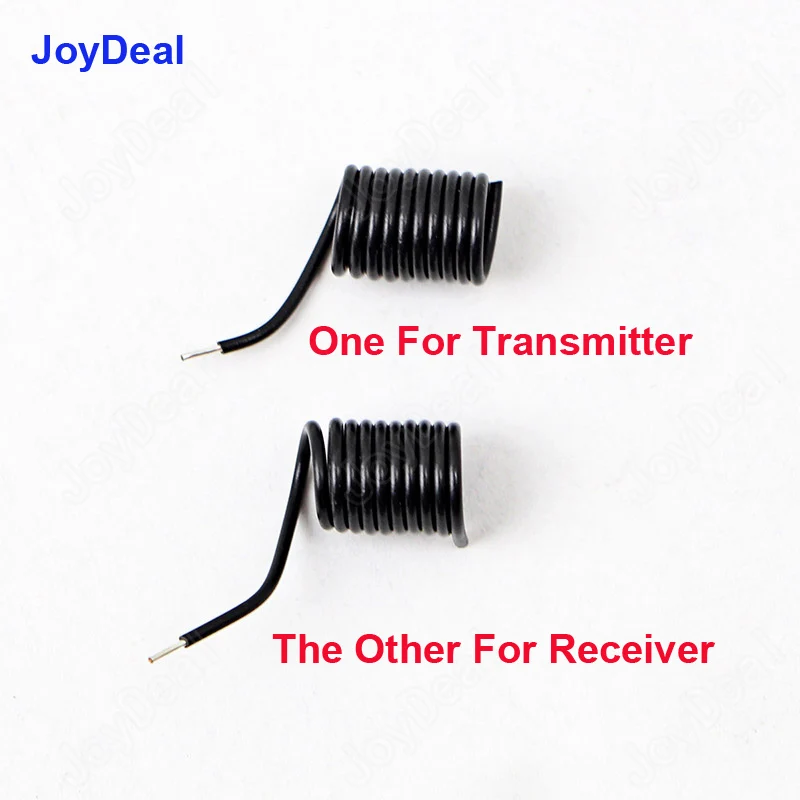

Посылка 1 включает в себя:  Пружинная антенна * 2 шт. (Один для передатчика; Другой для приемника);



Посылка 2 включает в себя:   Модуль приемника (RX480E-4) * 1 шт ;

Передающий модуль (TX118SA-4)* 1 шт; Посылка 3 включает в себя:    Модуль приемника (RX480E-4) *  1 шт ; Передающий модуль (TX118SA-4)* 1 шт; Пружинная антенна * 2 шт.  (Один для передатчика; Другой для приемника.).



 Детали:

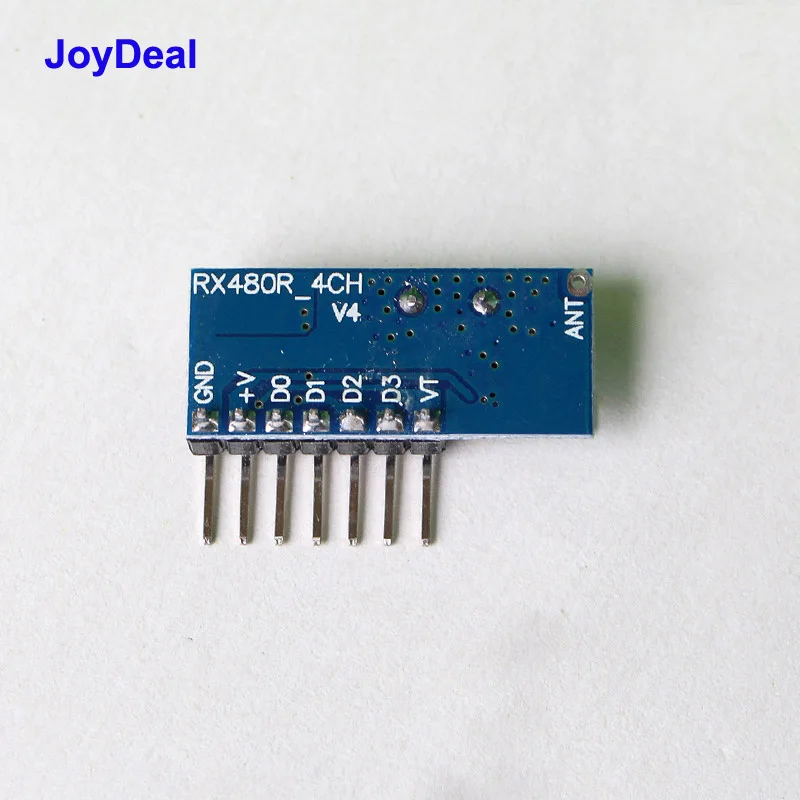

[Модуль приемника] модель изделия: RX480-E4

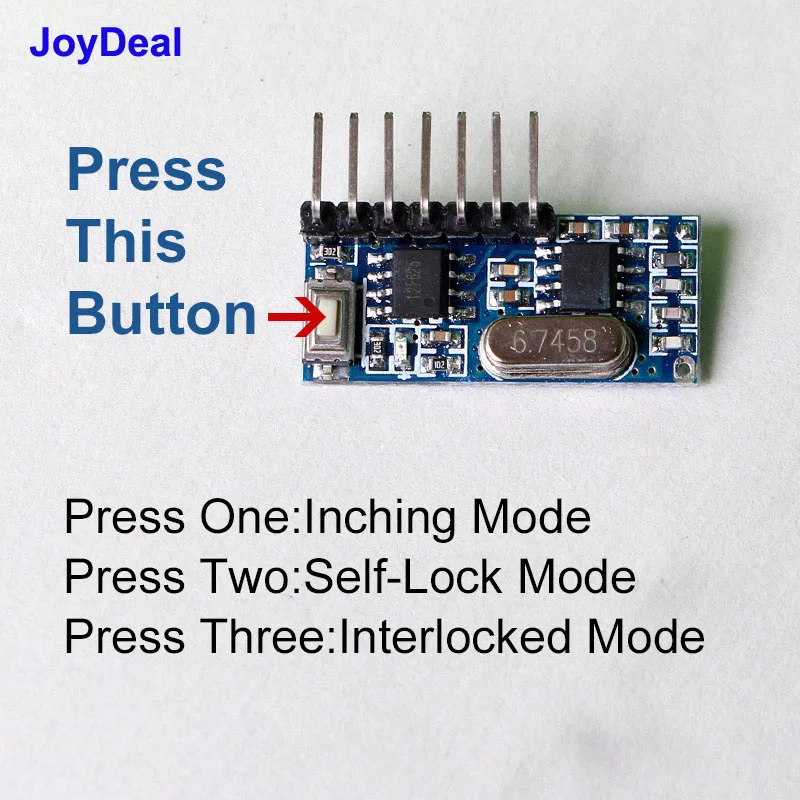

Рабочее напряжение: DC3.3 ~ 5 В Ток покоя: ≤ 5 мА Рабочая частота: 315 МГц/433 МГц (другие могут быть настроены) Чувствительность приема:-108дб Расстояние получения: 15 метров выше Диапазон частот: ± 0,2 МГц Рабочая температура: -25 ~ 75 Режим работы: точечный ход, самоблокировка, блокировка Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками. Пожалуйста, обратите внимание: Совместимый тип кодирования передатчика: EV1527 Если вы не используете кодировку передатчика EV1527, не будет применен к приемнику. Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.;Нужно заказать более 500 шт. (каждый 500 шт.)Добро пожаловать на заказ, пожалуйста, свяжитесь с нами. Шпильки Инструкция: GND : groud или отрицательный полюс + V : DC3.3 ~ 5V вход D0: вывода данных D1: вывода данных D2: вывода данных D3: вывода данных VT: Выход Как для программирования: 1. Удалите имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный индикатор мигает 7 раз. 2. Код дистанционного обучения:Нажмите клавишу обучения один раз, два или три раза (см. Ниже). Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления. Светодиодный индикатор мигает три раза: обучение успешно завершено. 3. Тесты:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления. Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2. Возможна смесь различных режимов. Использование кнопок (устанавливает режим и запускает процесс сопряжения): Нажмите один раз: режим инчинга (мгновенный режим) Нажмите дважды: режим самоблокировки (переключение 4 каналов) Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным) (Эти инструкции предоставлены Manfred, спасибо Manfred) Применение пример: ПередатчикДетали:

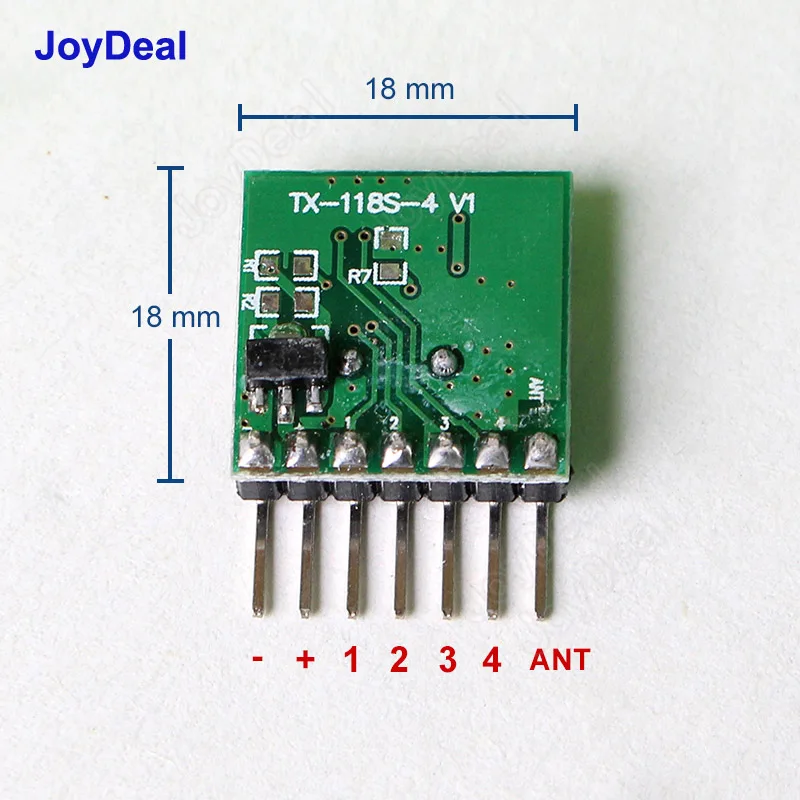

Преобразователь Модель: TX118SA-4

Мощность передачи: 11dbm

Расстояние: 200 м

Выбросов ток: 10MA

Ток в режиме ожидания: менее 3UA

Скорость Огня: максимум 10 КБ/с

Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение

Модуляции: ASK

Рабочее напряжение: 3 В постоянного тока-24 В
Кодирование: EV1527 1527 код обучения

Настраиваемый Специальный Код: MCU тип. Опционально фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B(Минимальный заказ: 500 шт.)

Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA

Каждый модуль имеет уникальный идентификационный адрес.

Все модули K1-K4 четырехклавишным кодом одинаковые.

  Описание контакта:

-: Отрицательный источник питания

+: Положительный источник питания, постоянный ток 3-24 В

K1: внешние входные клавиши, короткие до заземления, запуск передачи данных на 1, Кнопка A на пульте дистанционного управления.

K2: внешние входные клавиши, короткие до заземления 2, запуск передачи данных, эквивалент кнопки дистанционного управления B.

K3: внешние входные клавиши, короткие до заземления, запуск передачи данных 3, эквивалент ключа C на пульте дистанционного управления.

K4: внешние входные клавиши, короткие до заземления 4, запуск передачи данных, эквивалент кнопок дистанционного управления D.

ANT: передающая антенна

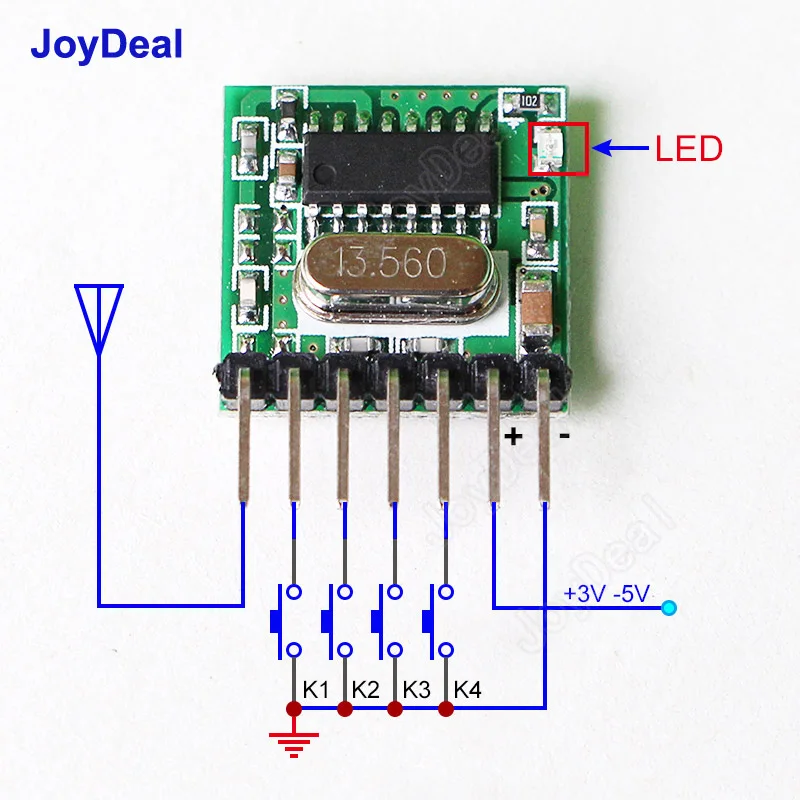

Типичная Схема применения показана ниже:
