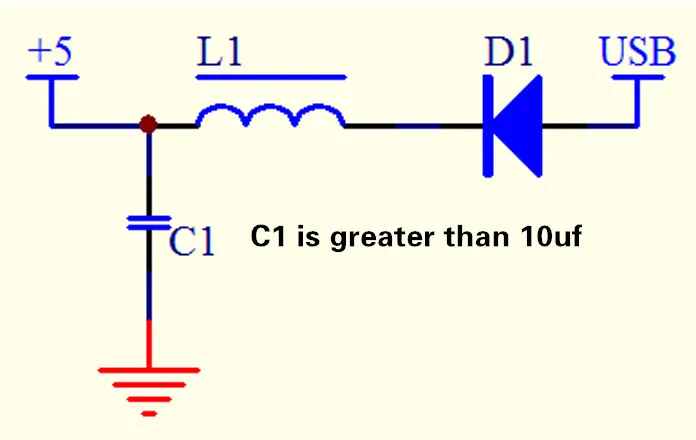

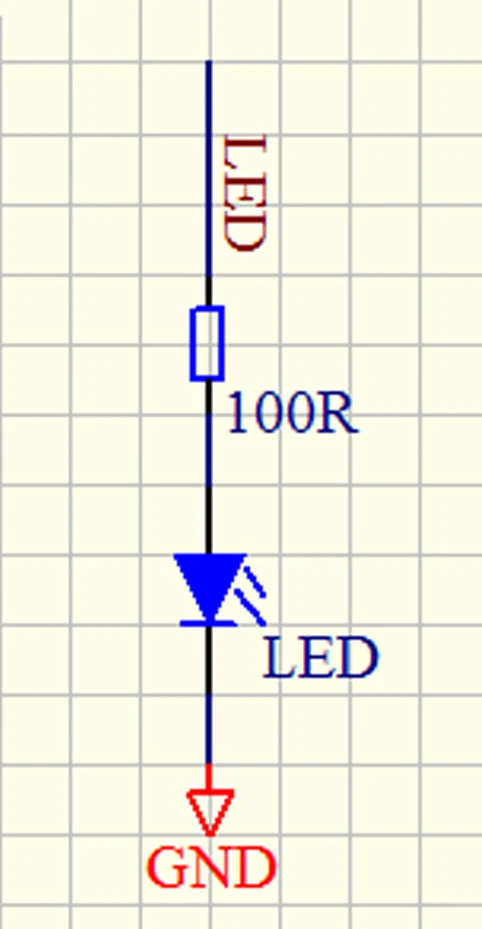

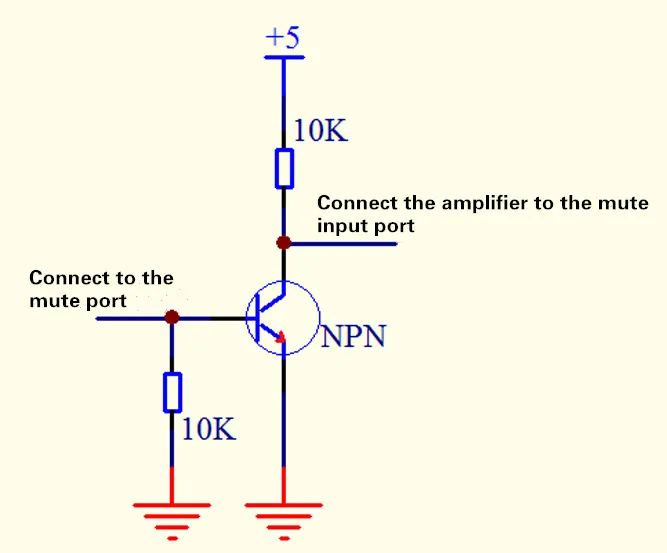

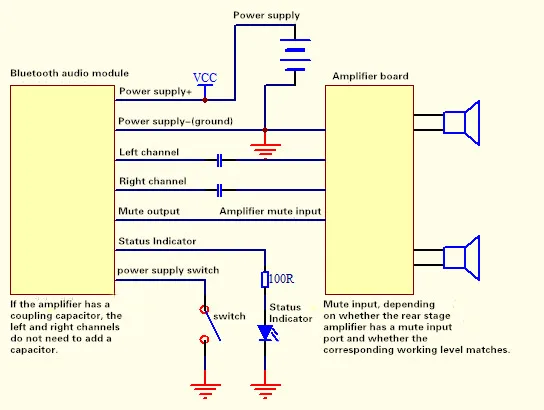

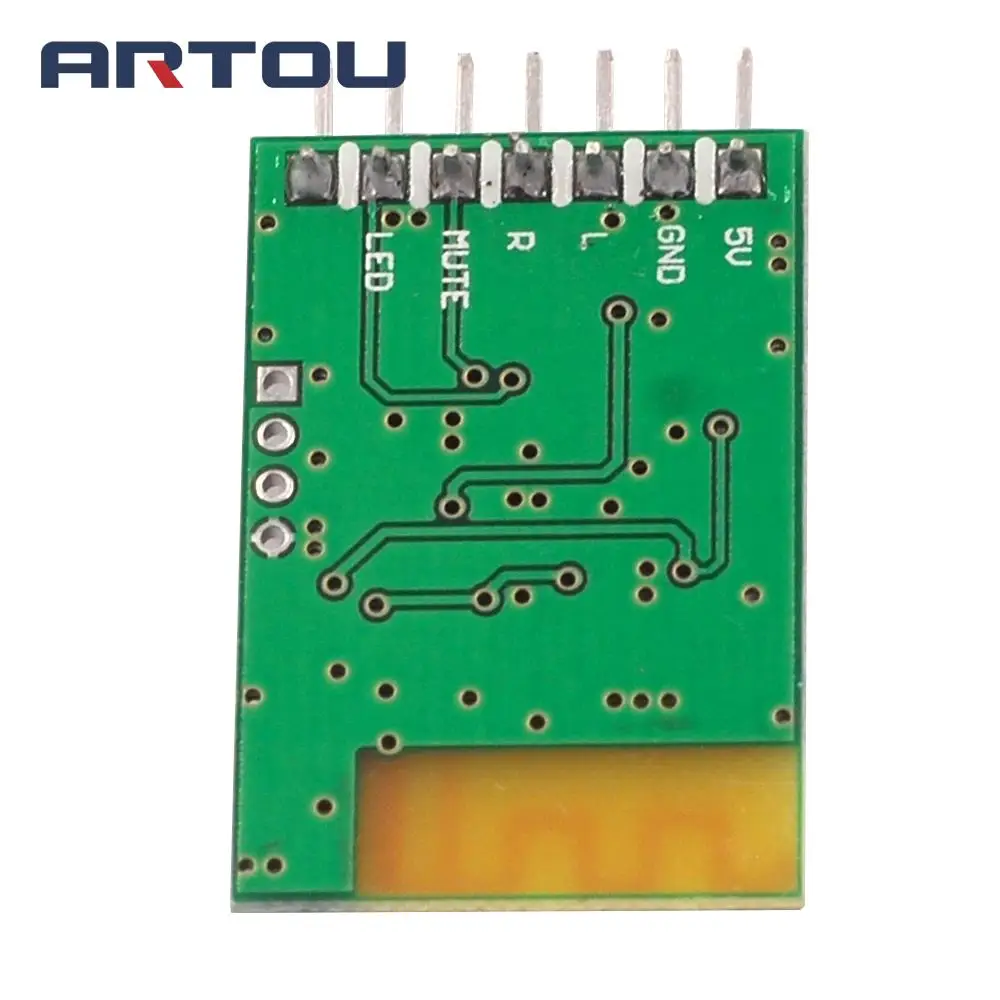

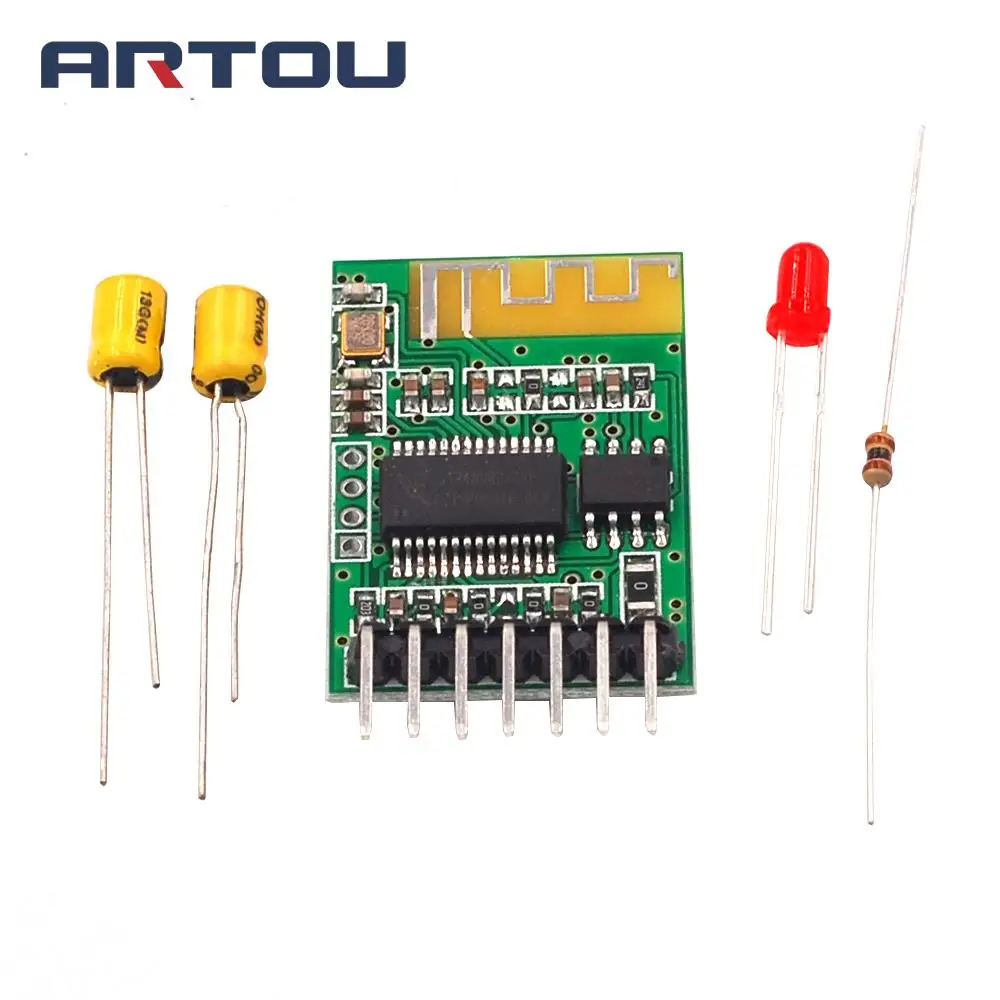

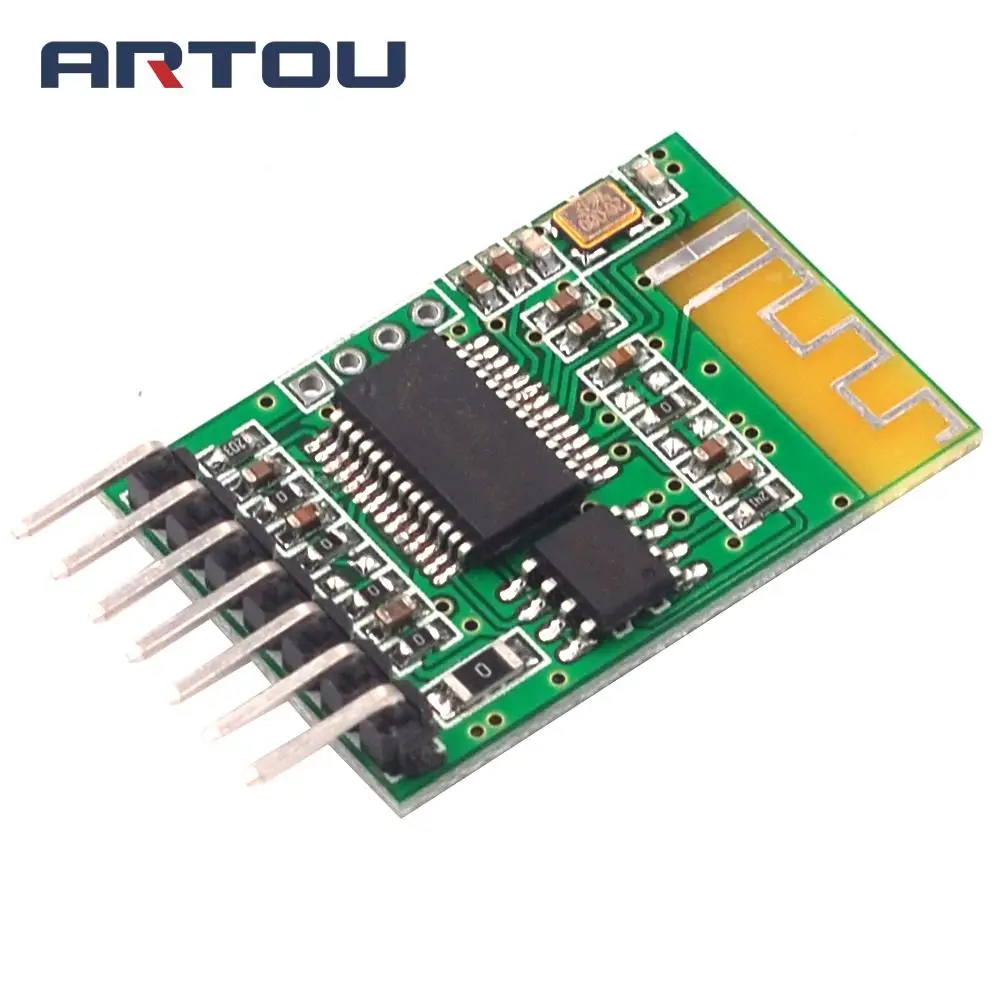

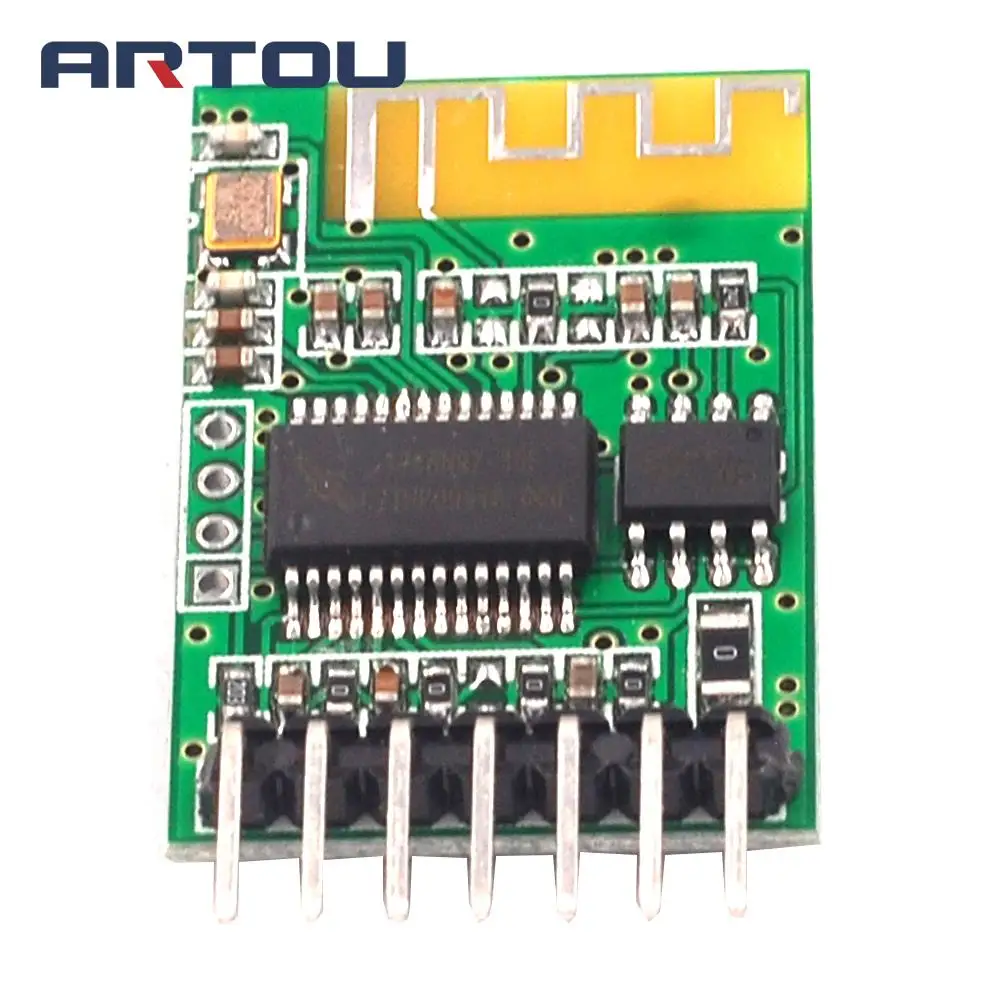

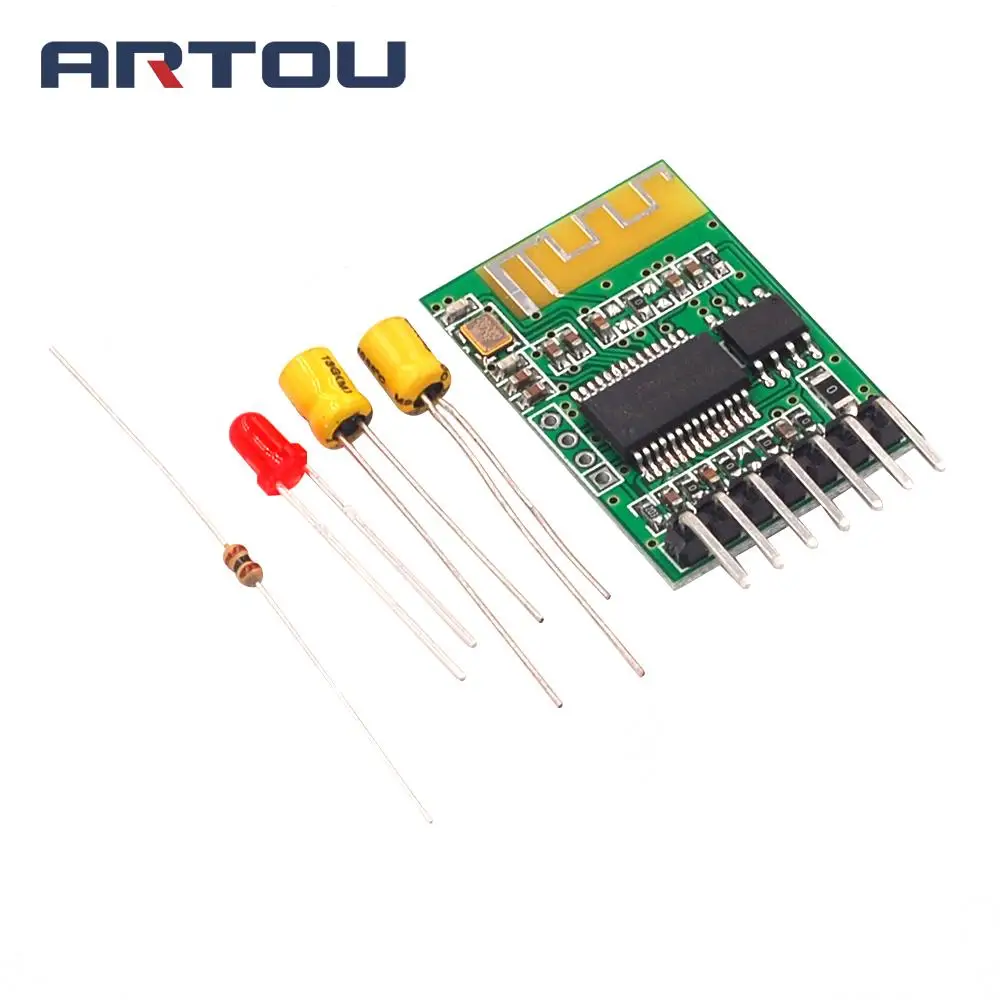

    Порты и разъёмы Описание: 1. 5V источника питания: Подключите к положительному полюсу источника питания, диапазон напряжения 4,2 V ~ 5V Type-C, пожалуйста, убедитесь, что в источника питания находится в пределах этого диапазона. Превышение этого диапазона может повредить модуль или привести к ненормальной работе. 2. Заземление: GDN подключается к отрицательным полюсам источника питания; 3. Левый канал: Подключите левый канальный вход платы усилителя мощности или левый канал наушников. Рекомендуется для того, чтобы подключить конденсатор с алюминиевой крышкой, для того, чтобы выходной порт (в зависимости от того, соответствующий вход усилителя мощности); 4. Правый канал: Подключите правый вход канала платы усилителя мощности или правый канал наушников. Рекомендуется для того, чтобы подключить конденсатор с алюминиевой крышкой, для того, чтобы выходной порт (в зависимости от того, соответствующий вход усилителя мощности); 5. Бесшумный выходной порт: порт устанавливается на высокий уровень, а порт выдает низкий уровень при отключении; 6. Индикатор состояния: когда Bluetooth не подключен, светильник быстро мигает, и как только соединение Bluetooth будет успешно выполнено, он будет мигать медленно; 7. Закрытый порт: порт тянется до 5 В. В тех случаях, когда порт срабатывает при низком уровне, он будет выключен. Когда порт снова обращен на низкий уровень, снова. Примечание: от аудиомодуля Bluetooth до блока питания или аудиоинтерфейса, пожалуйста, используйте метод пайки, не используйте способ подключения, контактное сопротивление приведет к шуму. Меры предостережения при использовании: 1. Источник питания: аудио модуль Bluetooth представляет собой цепь, чувствительную к высокочастотным интерференциям. Рекомендуется использовать Линейный регулируется питания. Если DC-DC источника питания используется размеров, поэтому, пожалуйста, добавляйте еще LC фильтр для того, чтобы уменьшить коэффициент гармонических помех от источника питания, особенно в том, что переключатель, таких как мобильный телефон зарядное устройство. Источника питания, источника питания пульсации может привести к Bluetooth, чтобы не подключайте должным образом, и этот тип напряжение на выходе 5 в часто между 5,1 V ~ 5,4 V, который превышает рабочее напряжение аудио модуль Bluetooth; при использовании в импульсный источник питания источника питания, таких как мобильный телефон адаптер, пожалуйста, перейдите по этой источника питания, Катушка индуктивности не может быть добавлен. 2. Заземление: поскольку аудиосигнал чувствителен к интерференциям, вызванным точкой заземления, когда модуль подключен к блоку питания усилителя питания, попробуйте припаять его на печатной плате, не используйте подводящего провода соединения (чувствительны к помехам), И точка заземления-это точка заземления входного сигнала. (Рекомендуется заземление одной точкой); 3. Антенна помехи: антенна Bluetooth крайне чувствительны к высокой частоты, или сильный электромагнитных помех сигнала, относительно далеко друг от друга, сильным сигналом Плата усилителя мощности, И антенна не может быть близка к металлическим предметам, сохраняя некоторую дистанцию; 4. Защита корпуса: поскольку корпус металлического корпуса имеет защитный эффект на сигнал Bluetooth, он может уменьшить сигнал Bluetooth и вызвать плохой прием. Пожалуйста, держите соответствующее открытие или разоблачение. 1. Схема подключения индикатора состояния Из-за слабого вождения модуля, рекомендуется, чтобы светодиодный светильник приводил в себя красный светодиодный светильник или внешний Триод, светодиодный светильник; 2. Тихий порт, выходной уровень составляет около 3 в, если Плата усилителя мощности задней стадии имеет низкий уровень звука, она будет напрямую подключена. Если уровень звука высокий, пожалуйста, добавьте уровень триода в качестве инверсии; 3. Существует два вида шумоподавления, один из них является естественным шумом поискового сигнала в режиме ожидания обработки Bluetooth. Это присуще, но звук не очень большой, только немного, он может быть обработан бесшумным. Другой тип шумоподавления, вызванный помехами или проводкой, и Модифицированная линия может быть решена путем улучшения точки заземления. Его можно обрабатывать в соответствии с указанными выше способами.
