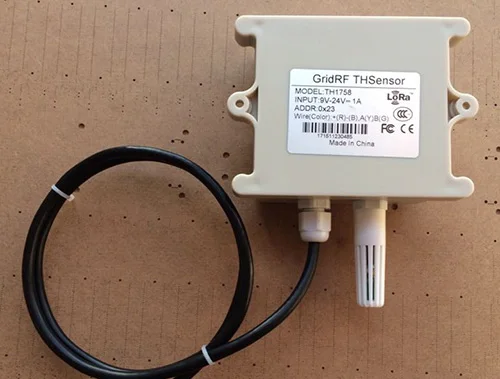

Датчик температуры и влажности MODBUS LORA устройство для промышленного

---

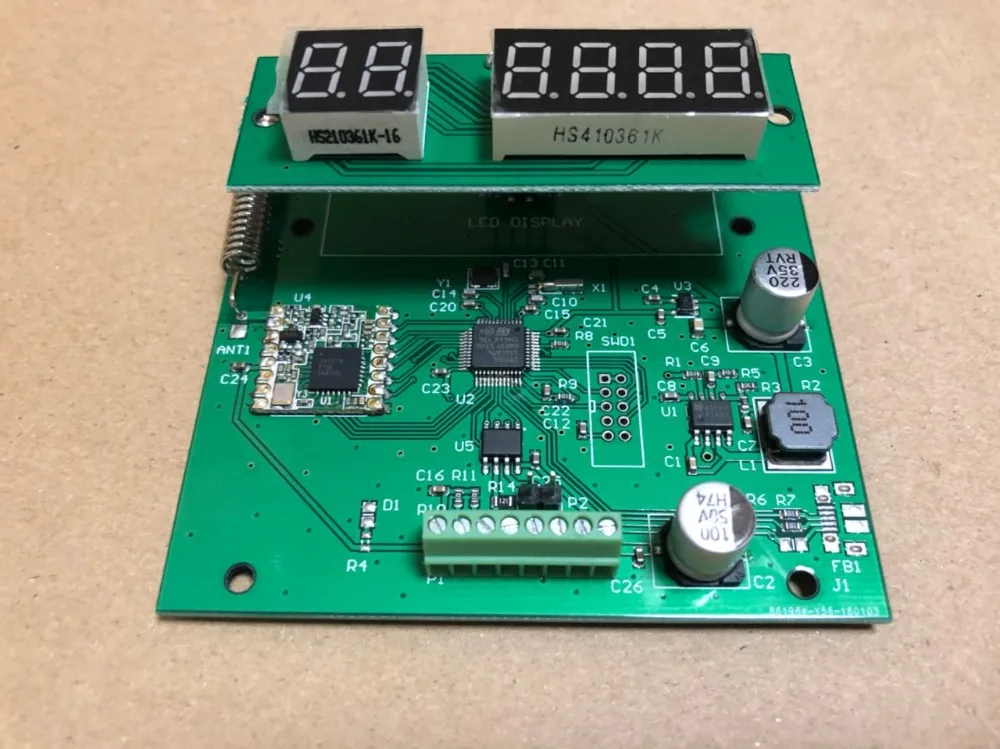

Он TH1758-высокоточная система датчика температуры и влажности, которая общается с использованием RS-485, LoRa с другими устройствами. Он состоит из Sensirion SHT3x-DIS датчик, STM32L151 и Semtech SX1276/8 трансивер.
В TH1758 имеют два светодиодный чтобы отображение текущей информации об окружающей среде, свидетельствует о том, влажности и температуры обновление каждые 10 секунд, при температуре ниже нуля светодиодный 2 будет автоматически плюс "-".

Особенности
1. Макс. Точность: Температура датчик ± 0,2 °C, относительный датчик влажности ± 2% относительной влажности.
2. От 9 в до 24 В, рабочий диапазон входного сигнала
3. RS485 (для связи Modbus).
4. Поддержка MODBUS-RTU на 9600bps.
5. 2 светодиодный Дисплей.
6. Низкая мощность: светодиодный ток выключения 7 мА, светодиодный ток 13 ~ 366 мА (яркость 0 ~ 7) при 12 В.
7. LoRa band доступен на частоте 433/868/915 МГц.
8. Температура окружающей среды. Диапазон [°C] от-40 до + 85
9. Открытый источник.

Приложений
Промышленного контроля за состоянием окружающей среды
Экологический мониторинг теплиц для сельского хозяйства
Холодильной цепи

LoRa протокол

6,1 общий обзор
TH1758 использовать otaa (по воздуху активации) извещение о подсоединении к LoRa шлюз.
6,2 параметры по умолчанию
Класс:
PUBLIC_NETWORK: Да
OVER_THE_AIR_ACTIVATION: Да
Регион: 470/868/915 МГц (зависит от модуль)
Канал: 0
Длина шапки: 8
Полоса пропускания: 125K
Коэффициент распыления: 7
Скорость кодирования: 4/5

Датчик температуры и влажности LoRa1 Особенности Макс. Точность: Температура датчик ± 0,2 °C, относительный датчик влажности ± 2% относительной влажности. 9V-24V Вход Рабочий диапазонВидеокарта RS485 (для связи Modbus). Поддержка MODBUS-RTU на 9600bps. 2 светодиодный Дисплей.Невысокая мощность: светодиодный, 7 мА, светодиодный, 13 ~ 366 мА (яркость 0 ~ 7) при 12 ВLoRa диапазон, доступный на 433/868/915 МГц.Повышенная температура окружающей среды. Диапазон [°C] от-40 до + 85Разблокированный источник с открытым исходным кодом.2 ОписаниеTH1758-высокоточная система датчика температуры и влажности, которая поддерживает связьИспользуйте LoRa с другими устройствами, работающими в режиме «RS-485». Он состоит из Sensirion SHT3x-DIS датчик, STM32L151И приемопередатчик Semtech SX1276/8.В TH1758 имеют два светодиодный чтобы отображение текущей информации об окружающей среде, свидетельствует о том,Обновление влажности и температуры каждые 10 секунд, когда температура ниже нулевой светодиодный 2 будетАвтоматический плюс '-'.3 приложенийПромышленного контроля за состоянием окружающей средыЭкологический мониторинг теплиц для сельского хозяйстваХолодильной цепи4 Интерфейс высокой четкостиОписание имени провода (цвет)Красный источник питания VDD (9-24 В)Черный GND заземлениеЖелтый RS485 RS485 A(-)Зеленый RS485 RS485 B(+)5 MODBUS-RTU ИнтерфейсАдрес по умолчанию: 0x23.Скорость передачи бит: 9600.ЗапросАдрес, код для запуска регистра(INT16)Номер(INT16)CRC(2 байта)0x23 0x 3/0x6 0x1 4GridRF.com TH17582 / 3ОтветПодсчет данных кода адреса(INT16)Данных(INT16)CRC(2 байта)0x23 0x 3/0x6 4 4 * INT16За исключениемКод адреса данных(INT16)CRC(2 байта)0x23 0x8 3/0x86Зарегистрировать картаAddres регистр Описание0x1 светодиодный state 0 = Светодиодный off, 1 = светодиодный на0x2 светодиодный Яркость 0 до 70x3 температура °C = значение * 1000x4 Влажность % = значение0x10 MODBUS адрес 0x1 0xFF6 LoRa протокол6,1 общий обзорTH1758 Используйте OTAA (активация по воздуху), подключается к шлюзу LoRa.6,2 параметры по умолчаниюКласс:PUBLIC_NETWORK: ДаOVER_THE_AIR_ACTIVATION: ДаРегион: 470/868/915 МГц (зависит от модуль)Канал: 0Длина шапки: 8Полоса пропускания: 125KКоэффициент распыления: 7Скорость кодирования: 4/56,3 Применение данныхКоманда(Байт)Устройство Тип(Байт)Версия(Байт)Данных(7 байт)0x 0/0x1 0x2 0x1КомандаСледующим образом: 0x0Запись: 0x1GridRF.com TH17583 / 3Устройство ТипФиксированный value.0x2ВерсияФиксированный value.0x1ДанныхСветодиодный состояние светодиодный BRT T_H T_L H_H H_L B_LEVELБайт, не использованныйСветодиодный дисплей (байт):0 = 0ff, 1 = ONСветодиодный BRT (байт):Для детей от 0 до 7T_H,T_L:INT16, высокая температура/Низкий байт°C = значение * 100H_H,H_L:1-99, INT16, влажность высокая/низкая, байт% = Соотношение цена/качествоB_LEVEL (байт):Не б/у7 исходный кодВ TH1758-проект с открытым исходным кодом, ознакомьтесь с git код //github.com/gridrf/thsensor.
