** Введение **

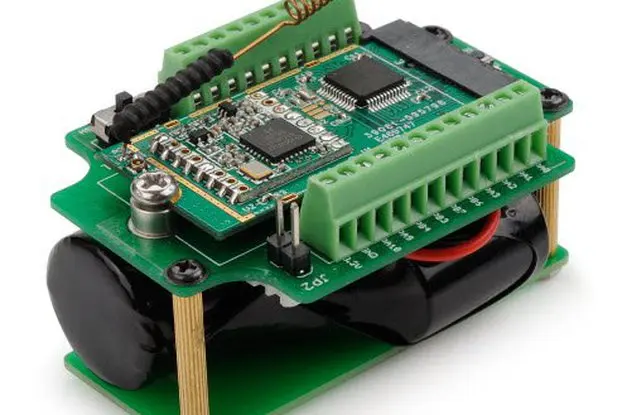

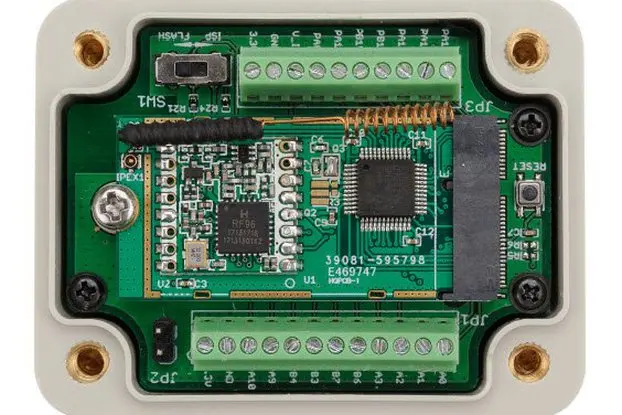

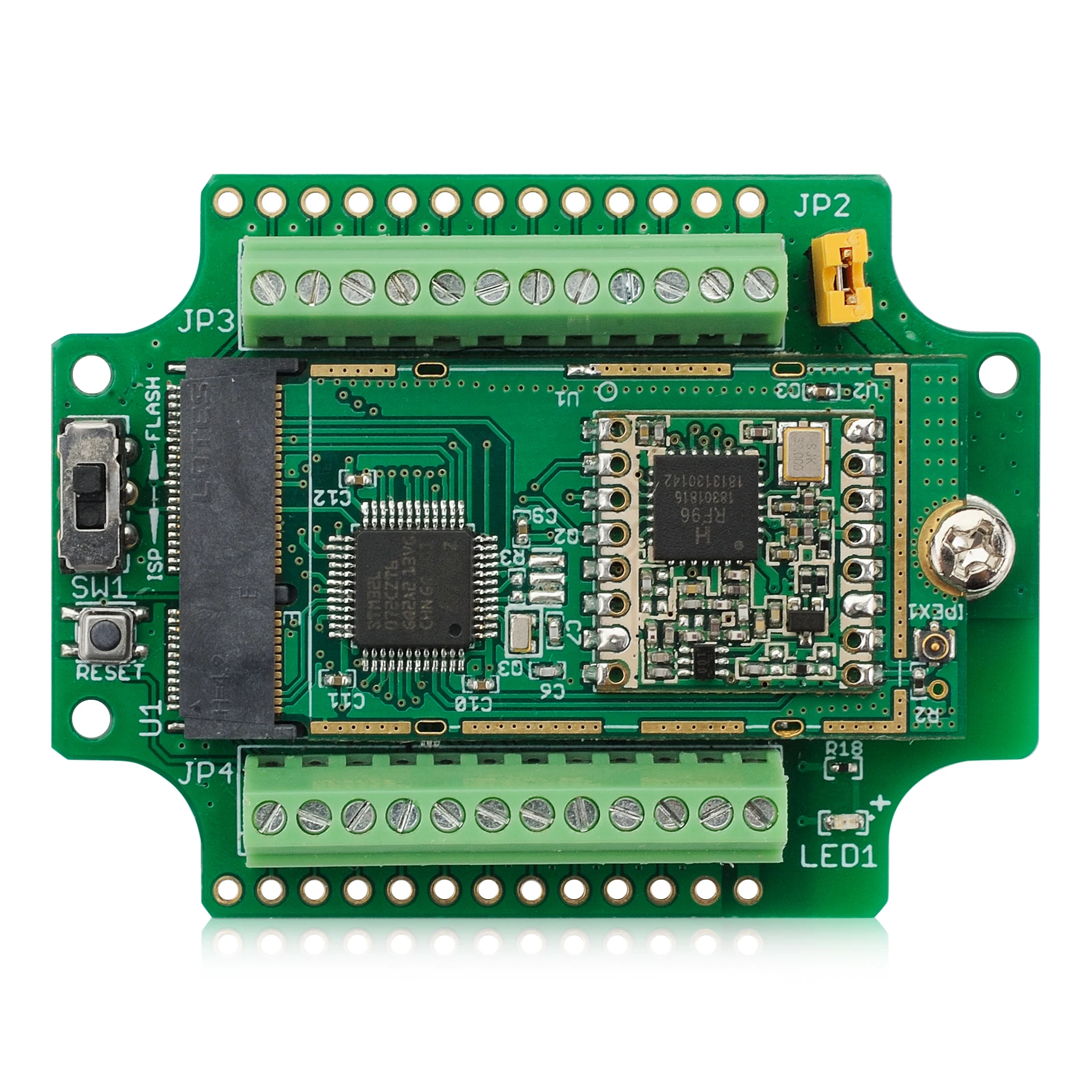

** LSN50 **Датчик LoRa Node-это дальний датчик LoRa Node. Он предназначен для использования на открытом воздухе и питается от аккумулятора Li/SOCl2 для долгосрочного использования. LSN50 предназначен для того, чтобы облегчить разработчикам быстрое размещение решений LoRa и IoT на промышленном уровне. Это помогает пользователям превратить идею в практическое применение и сделать Интернет вещей реальностью. Легко программировать, создавать и подключать ваши вещи везде.


** LSN50 **Беспроводная часть основана на ** SX1276/SX1278 ** позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов при низком data-rates.It обеспечивает сверхдальний Спектр распространения связи и высокий помехи при одновременном минимизации потребления тока. Он предназначен для профессиональных беспроводных сенсорных сетевых приложений, таких как ирригационные системы, умное измерение, умные города, обнаружение смартфонов, автоматизация зданий и т. д.


** LSN50 **MCU часть использует ** STM32l0x ** чип от ST, STML0x является ультра-низкой мощности STM32L072xx микроконтроллеры включают Мощность подключения универсальной последовательной шины (USB 2,0 кристально-менее) С высокопроизводительным сердечником ARM® Cortex®-M0 + 32-битным RISC, работающим на частоте 32 МГц, блоком защиты памяти (MPU), высокоскоростные встроенные воспоминания (192 кбайт флэш-памяти программы, 6 Кбайт данных EEPROM и 20 Кбайт оперативной памяти) плюс широкий спектр
Улучшенные I/Os и периферийные устройства.

** LSN50 **Это продукт с открытым исходным кодом, он ** основан на драйверах STM32Cube HAL **, и множество библиотеки можно найти на сайте ST для быстрого развития.

** Особенности **
-STM32L072CZT6 MCU
-SX1276/78 LoRa беспроводной модем
-Предварительная загрузка с Загрузчиком ISP
-I2C,LPUSART1,USB
-18 x Digital I/Os
-2x12 бит ADC; 1x12 бит DAC
-MCU просыпается UART или прерывает
-LoRa™ модем
-Преамбула обнаружения
-Скорость передачи данных настраивается
-LoRaWAN 1.0.2 Спецификация
-База программного обеспечения на STM32Cube HAL драйверах
-Аппаратное обеспечение/программное обеспечение с открытым исходным кодом
-Доступно лента, формат 433/868/915/920 МГц

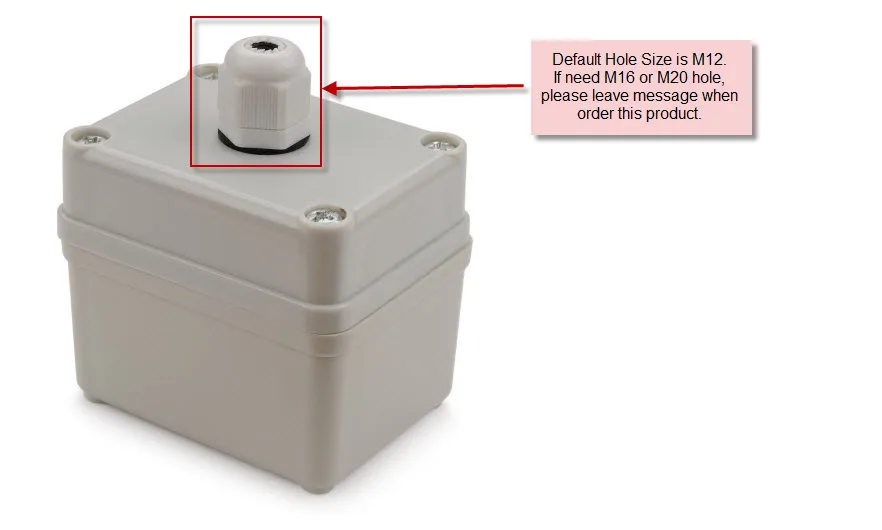

-IP66 водонепроницаемый корпус
-Ультра-низкое энергопотребление
-Команды AT для настройки параметров
-Аккумулятор 4000 мАч для долгосрочного использования

** Применения **
-Беспроводная сигнализация и системы безопасности
-Автоматизация дома и зданий
-Автоматизированная счетчика
-Промышленный мониторинг и контроль
-Системы орошения на большие расстояния и т. Д.

** Технические характеристики **
** LoRa Spec **
-Максимальный бюджет связи 168 дБ.
-+ 20 дБм-100 мВт постоянный RF выход по сравнению
-+ 14 дБм высокая эффективность PA.
-Программируемый битрейт до 300 кбит/с.
-Высокая чувствительность: до-148 дБм.
-Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
-Отличная Блокировка иммунитета.
-Низкая RX ток 10,3 mA, 200 на регистра удерживания.
-Полностью интегрированный синтезатор с разрешением 61 Гц.
-Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
-Встроенный синхронизатор бит для восстановления часов.
-Преамбула обнаружения.
-Динамический диапазон 127 дБ RSSI.
-Автоматический RF Sense и CAD с ультра-быстрым AFC.
-Пакетный двигатель до 256 байт с CRC.

** MCU спецификации **
-MCU: STM32L072CZT6
-Флэш-память: 192KB
SRAM:20KB
-EEPROM:6KB
-Тактовая скорость: 32 МГц

** Мощность потребление **
-Режим остановки: 2.7μA @ 3,3 v
-Режим RX: 7.2mA
-Режим TX: 125mA @ 20dbm

** Батарея **
-Li/SOCI2 аккумуляторная батарея
-Емкость: 4000 мАч
-Саморазряд: <1%/год при 25 °C
-Максимальный Постоянный ток: 130 мА
-Максимальный ток увеличения: 2А, 1 секунду

** Документы **
-[Таблица данных](http://www.dragino.com/downloads/index.php?dir=datasheet/EN/&file=Datasheet_LoRaSensorNode.pdf)
-[Руководство пользователя и чехол](http://wiki.dragino.com/index.php?title=Lora_Sensor_Node-LSN50)
-Исходный код: [программное обеспечение](//github.com/dragino/LoRa_STM32), [аппаратное обеспечение](//github.com/dragino/Lora/tree/master/LSN50).
-Документы на батареи: [литий-тионилхлоридный аккумулятор](http://www.dragino.com/downloads/index.php?dir=datasheet/&file=ER18505_datasheet_PM-ER18505-S-02-LF_EN.pdf), [SPC литий-ионный аккумулятор-конденсатор](http://www.dragino.com/downloads/index.php?dir=datasheet/&file=SPC1520%20Technical%20Specification20171123.pdf)


** Посылка **
** Посылка включает в себя **
-1 x LSN50
-1 х джемпер

** Размеры и вес **
-Размер: 65x50x50 мм
-Вес нетто: 140 г

** Отгрузку **
-Мы поддерживаем только Экспресс-доставку из-за включенного аккумулятора
-Цены не включают местные налоги и импортные пошлины
