Узкополосный-Интернет вещей (NB-IoT)Это стандартная технология малой мощности (LPWA), разработанная для обеспечения широкого спектра новых устройств и услуг IoT. NB-IoT значительно улучшает энергопотребление пользовательских устройств, емкость системы и эффективность спектра, особенно в глубоком охвате. Срок службы батареи более 10 лет может быть поддержан для широкого спектра случаев использования.

Новые сигналы и каналы физического уровня разработаны для удовлетворения требовательных требований к расширенному охвату-сельским и глубоким помещениям-и ультра-низкой сложности устройства. Ожидается, что первоначальная стоимость модулей NB-IoT будет сопоставима с GSM/GPRS. Основная технология, однако, намного проще, чем современные GSM/GPRS, и ее стоимость, как ожидается, быстро снизится по мере увеличения спроса.

ArduinoЭто электронная платформа с открытым исходным кодом, основанная на простом в использовании оборудовании и программном обеспечении, это простой инструмент для быстрого прототипирования, предназначенный для студентов без фона в электронике и программировании. Как только он достиг более широкого сообщества, плата Arduino начала меняться, чтобы адаптироваться к новым потребностям и задачам, дифференцируя свое предложение от простых 8-битных досок до продуктов для приложений IoT, носимых, 3D-печать и встроенная среда. Все платы Arduino являются полностью открытым исходным кодом, позволяя пользователям создавать их самостоятельно и в конечном итоге адаптировать их к своим особым потребностям. Программное обеспечение также является открытым исходным кодом, и оно растет благодаря вкладу пользователей по всему миру.

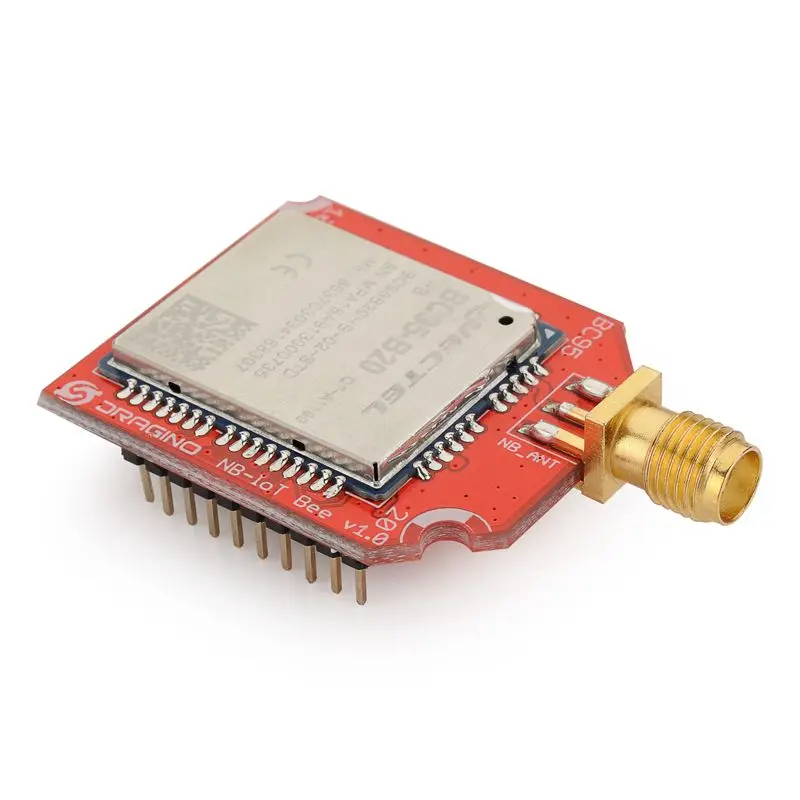

Пчела NB-IoTЭто основной модуль для NB-IoT Shield, с NB-IoT Shield и Arduino, пользователь может быстро изучить/оценить и сделать POC для решения NB-IoT. Пчела NB-IoT имеет небольшой форм-фактор. Его можно использовать для прямой сборки конечного продукта.

Пчела NB-IoT загружается с офшорным модулем NB-IoT. Включает:

• Nb-IoT Bee QB05, QB08, QB20, Они используют модуль Quectel BC95-B5/B8 и B20. Модуль предназначен только для использования в сети NB-IoT. И разница суффикс для разных диапазонов NB-IoT. (Эти модули выключены. Рекомендуется использовать NB-IoT Bee 95G в качестве замены)
• Nb-IoT Bee 95G, Он использует модуль Quectel BC95-G. Этот модуль представляет собой глобальный модуль регионов, который может работать на разных операторах.
• Nb-IoT Bee QG96, Он использует модуль Quectel BG96. Этот модуль поддерживает mutli-bands. Кроме NB-IoT, он также поддерживает LTE Cat M1 и EGPRS.

Особенности:

• Поддержка глобальных диапазонов NB-IoT, может широко использовать мир
• Низкое энергопотребление
• Широкий охват зоны
• По команде для управления

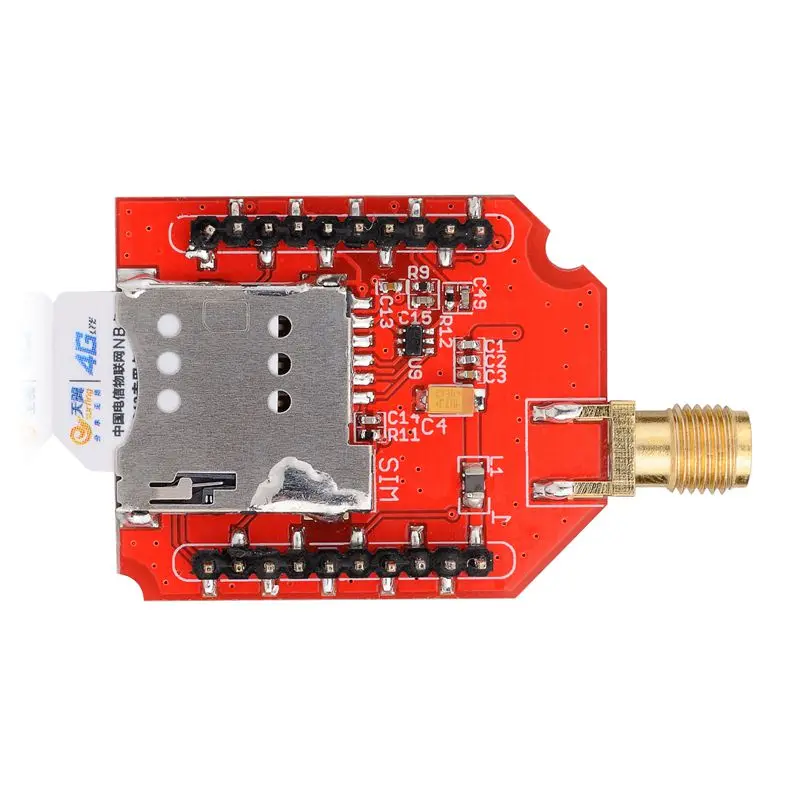

• Встроенный слот micro SIM

Применение:

• Умное измерение (электричество, газ и вода)
• Беспроводная сигнализация и системы безопасности
• Автоматизация дома и зданий
• Промышленный мониторинг и контроль
• Ирригационные системы дальнего действия и т. Д.

Технические характеристики дляNB-IoT Bee 95G

Частотные полосы:

• B1 @ H-FDD: 2100 МГц
• B3 @ H-FDD: 1800 МГц
• B8 @ H-FDD: 900 МГц
• B5 @ H-FDD: 850 МГц
• B20 @ H-FDD: 800 МГц
• B28 @ H-FDD: 700 МГц

LTE CatNB1 подключение:

• 250мА @ радиопередача, 23dBm (B1/B28)
• 230mA @ радиопередача, 23dBm (B3/B8/B5/B20)
• Радиосвязь 80mA @, 12dBm (B1/B3/B8/B5/B20/B28)
• 65mA @ радиопередача, 0dBm (B1/B3/B8/B5/B20/B28)
• 50 мА @ радио прием

Передача данных:

• Один тон: DL: 25,2 кбит/с UL: 15,625 кбит/с
• Мульти тон: ДЛ: 25,2 кбит/с UL: 54 кбит/с
• Расширенный TBS/2 HARQ: DL: 125 kbps UL: 150 kbps

Стеки протоколов:

• Ай4
• IPv6
• UDP
• КоАП
• LwM2M
• Без IP
• DTLS
• TCP
• MQTT

Метод загрузки:

• UART
• DFOTA

Улучшенные функции:

• DFOTA: обновление прошивки Delta
• RAI: информация об отпуске
• ECID: Улучшенная идентификация клеток
• OTDOA: наблюдаемая разница во времени прибытия

Технические характеристики дляNB-IoT Bee BG96

Частотные полосы:

• Cat M1/Cat NB1:
• LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/
  B19/B20/B25 ①/B26 */B28
• LTE TDD: B39 (только для Cat M1)

• Орг:
• 850/900/1800/1900 МГц

Потребление @ LTE Cat M1 (Типичный):

• Режим энергосбережения: 10uA
• Состояние холостого хода: 15mA @ DRX = 1,28 s, 15mA @ e-I-DRX = 40,96 s
• Состояние сна: 1.5ма @ DRX = 1,28 s, 1.2ма @ e-I-DRX = 40,96 s
• Режим подключения LTE (Avg.): 128mA @ 0dBm, 140mA @ 10dBm, 205mA @ 23dBm

Потребление @ LTE Cat NB1 (Типичный):

• Режим энергосбережения: 10uA
• Состояние холостого хода: 15mA @ DRX = 1,28 s, 15mA @ e-I-DRX = 40,96 s
• Состояние сна: 1.96mA @ DRX = 1,28 s, 1.1mA @ e-I-DRX = 40,96 s
• Режим подключения LTE (Avg.): 96mA @ 0dBm, 110mA @ 10dBm, 223mA @ 23dBm
• Чувствительность:
  -107dBm @ Cat M1, полоса пропускания 1,4 МГц, CE Mode A
  -113dBm @ Cat NB1, CE уровень 0

Передача данных:

• Cat M1: макс. 375 кбит/с (дл), макс. 375 кбит/с (UL)
• Cat NB1: макс. 32 кбит/с (DL), макс. 70 кбит/с (UL)
• Край: макс. 296 кбит/с (дл), макс. 236,8 кбит/с (UL)
• GPRS: макс. 107 кбит/с (дл), макс. 85,6 кбит/с (UL)

Улучшенные функции:

• ГНСС (опционально): GPS, ГЛОНАСС, BeiDou/компас, Galileo, QZSS
• Обновление прошивки: через интерфейс USB
• DFOTA: обновление прошивки Delta по воздуху
• Процессор: процессор ARM A7, с 3 Мб флэш-памяти и 3 Мб оперативной памяти для пользователей
• Функции позиционирования

Документы:

• Техническое описание для NB-IoT Bee 95G
• Руководство пользователя и тематические исследования (для BC95-B5/B8/B20. BG96)
• Руководство пользователя для NB-IoT Bee 95G
• Документы для BC95-G

В комплект входит:

• 1 x пчела NB-IoT
• 1 x Антенна NB-IoT

Размеры и вес:

• Вес:
• Размеры:
