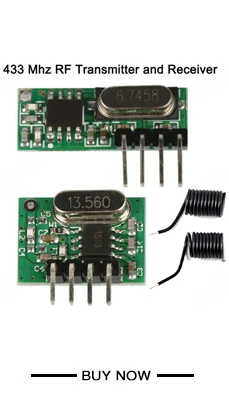

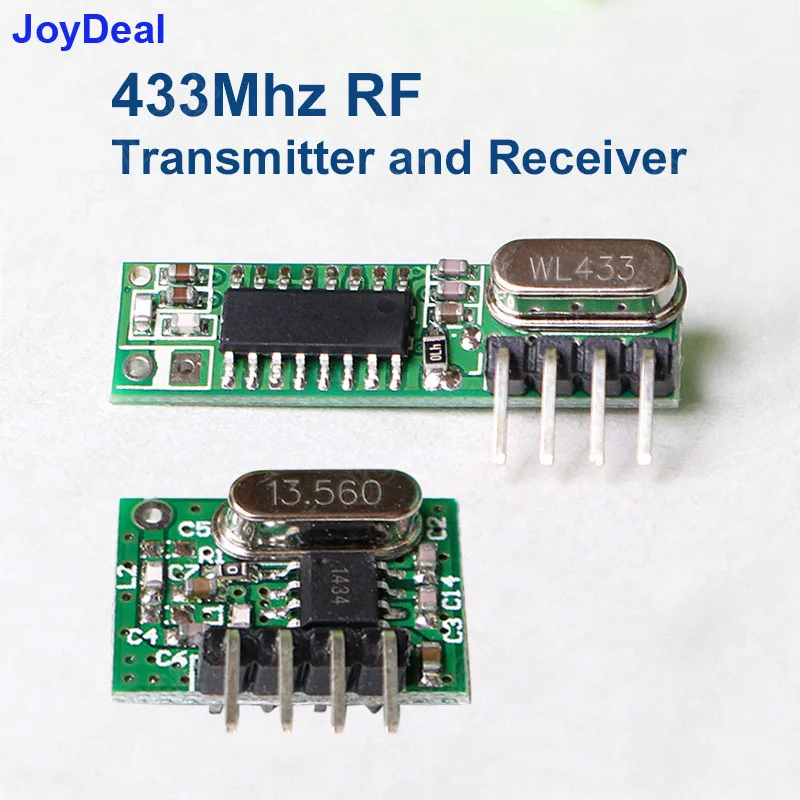

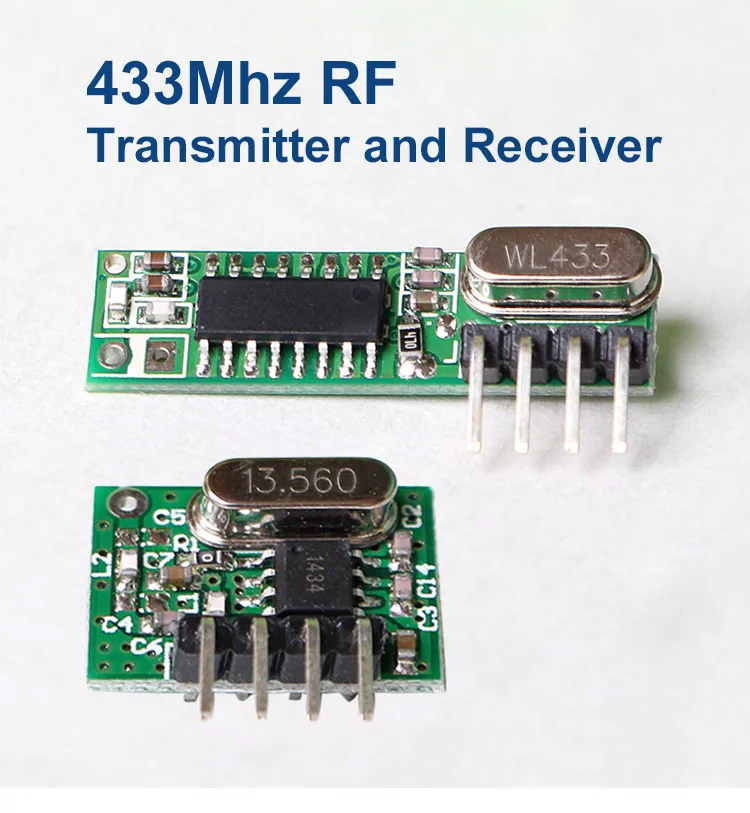

Комплект беспроводных супергетеродинных приемников и передатчиков 433 МГц с

---

433 МГц беспроводной Супергетеродинный приемник и передатчик Комплект с антенной для Arduino Uno Diy наборы 433 МГц пульт дистанционного управления переключатель

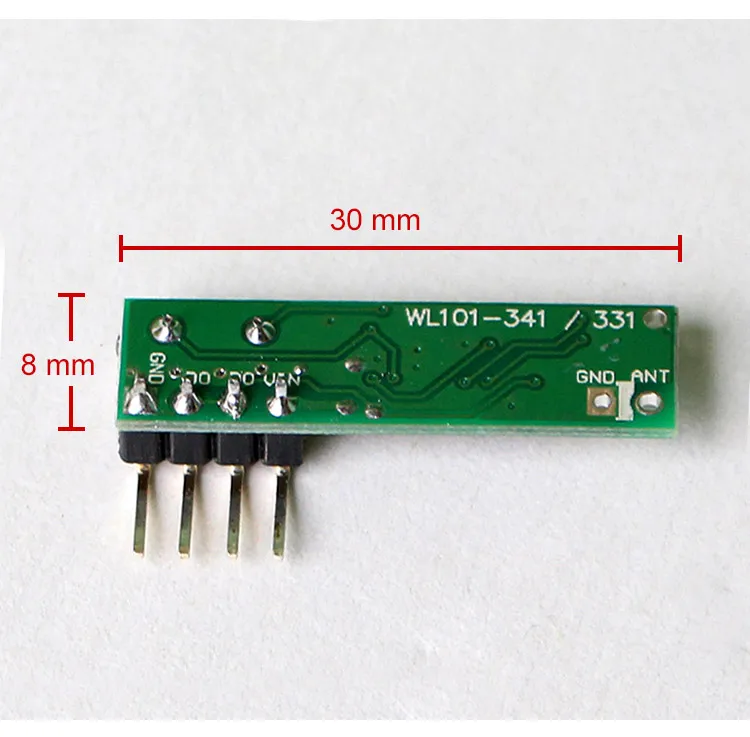

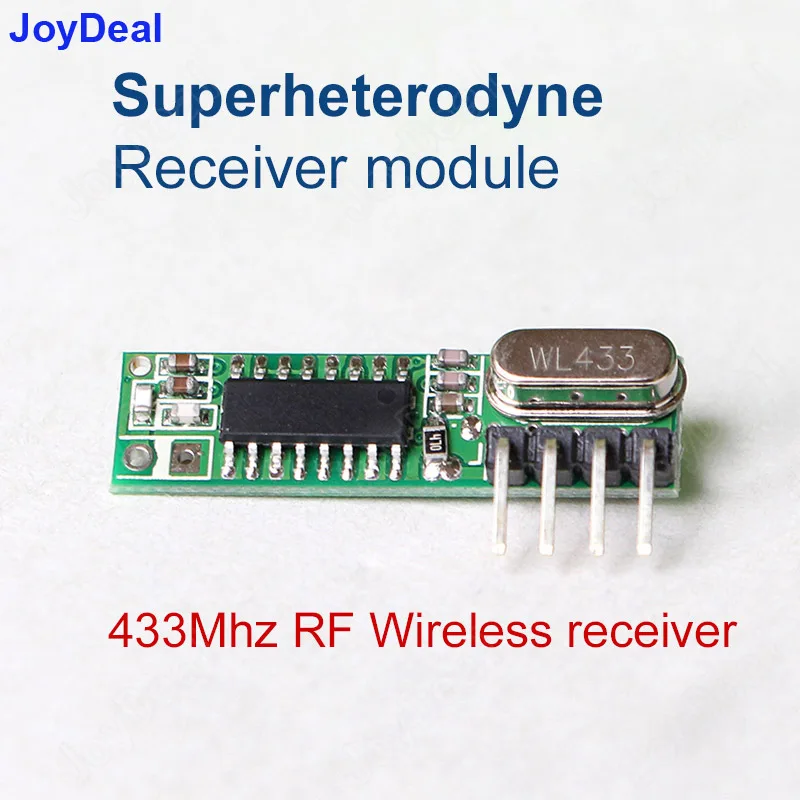

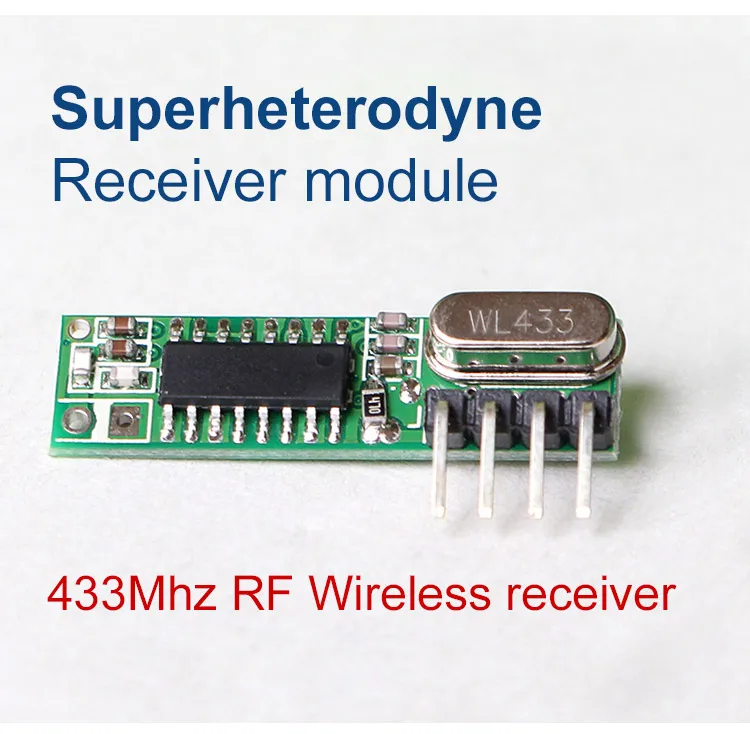

Применение окружающей среды: Пульт дистанционного управления, мотоциклы, Автомобильная Противоугонная продукция, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панелью, открывалка для дверей с дистанционным управлением, Система управления дверным замком, занавески с дистанционным управлением, Хост сигнализации, сигнализация, пульт дистанционного управления для мотоциклов, электромобили с дистанционным управлением MP3. Детали: [Модуль приемника] модель изделия: WL101-341 WL101-341: модуль беспроводного приемника supergeodyne принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-108dBm), Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала. Продукт Особенности 1. Поддержка модуляции ASK / OOK, чувствительность приемника-108dBm; 2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц; 3. Приоритет Диапазон входного напряжения: 3,0 V-5V; Рабочий ток: Тип: 5.0mA (требование: VDD = 5V) ; Тип: 6.0mA (требование: VDD = 3V) 4. Ток покоя: 1uA 5. Низкое энергопотребление; 6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию; 7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема; 8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур: -40-85 °C 10. Ультра-маленький размер 30,25 × 8,5 × 1 (мм) (могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика) 11. Внешняя антенна: 32 см одножильный провод, раненный в спираль. Монтажной схемы Эти радиочастотные модули очень популярны среди Arduinotinkerers. 433 МГц используется в самых разных приложениях, требующих беспроводного управления. Эти модули очень дешевые, и вы можете использовать их с любым микроконтроллером (MCU). Ссылки, например: [Модуль передатчика] модель изделия: WL102-341 Этот модуль передатчика является модулированным передатчиком UHF ASK, поддерживает модуляцию ASK и OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью. Рабочая частота 433 МГц, мощность передачи больше 11dBm.
Продукт Особенности:

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm;
2. Рабочая частота: 433,92 МГц;
3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V;
4. Низкое энергопотребление режим выключения тока составляет менее 1uA;
5. Скорость передачи до 20 кГц;
6. Расстояние запуска: 20-100 метров

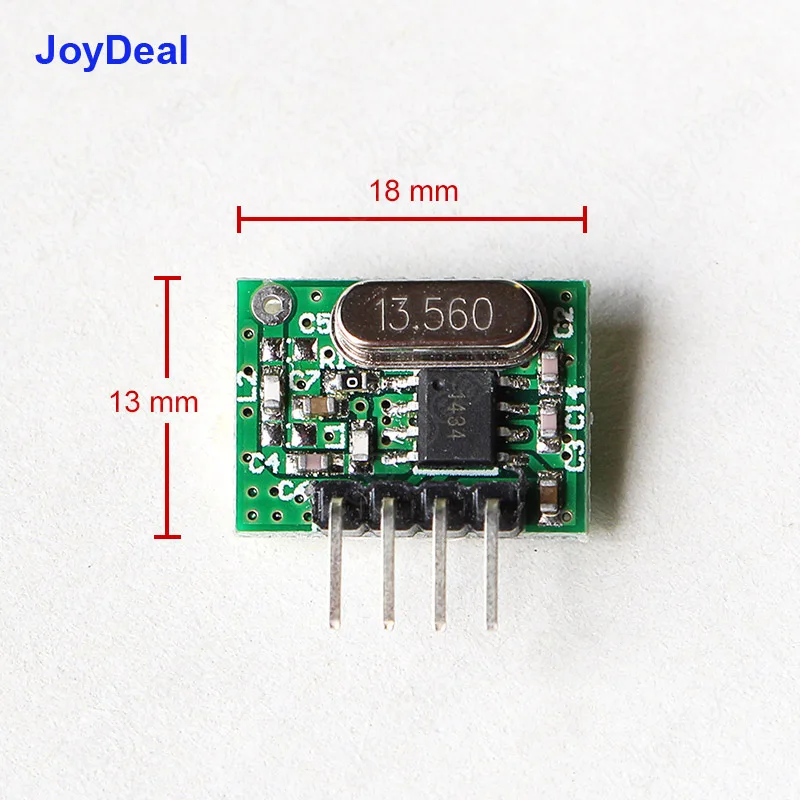

7. Размер: 16*12*1 мм
8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия
9. Диапазон температур: -45-85 °C

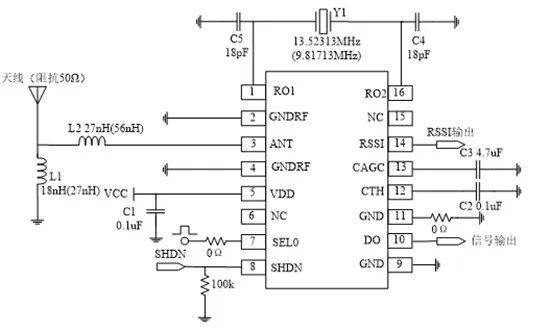

Монтажной схемы: Область применения:
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
5. Продукты для умного дома, занавески с дистанционным управлением, удаленный MP3, аудио.

Посылка включает в себя:
Модуль приемника: WL101-341* 1 шт.,
Модуль передатчика: WL102-341* 1 шт.,

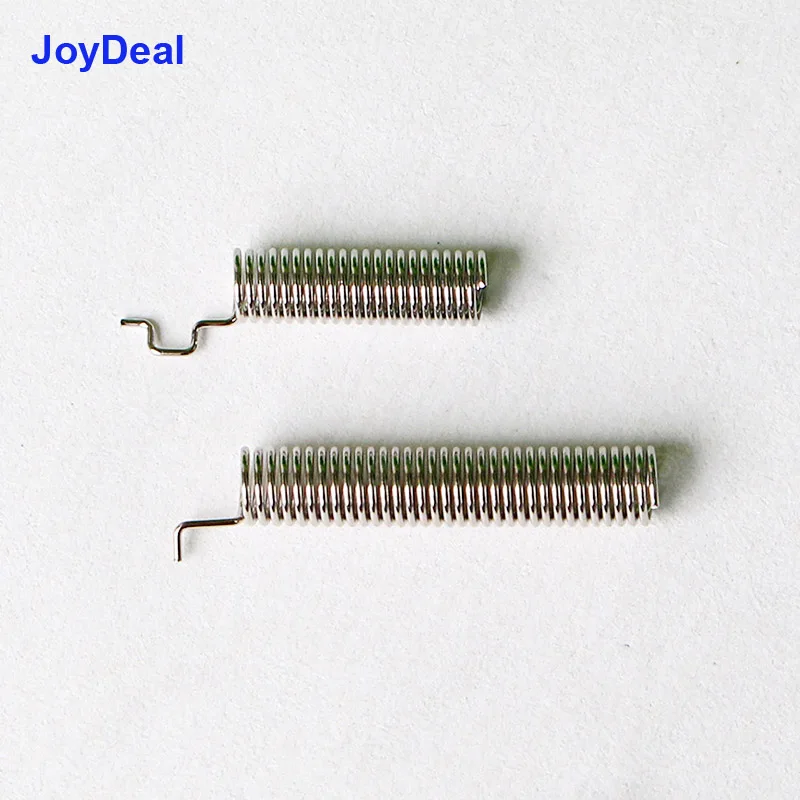

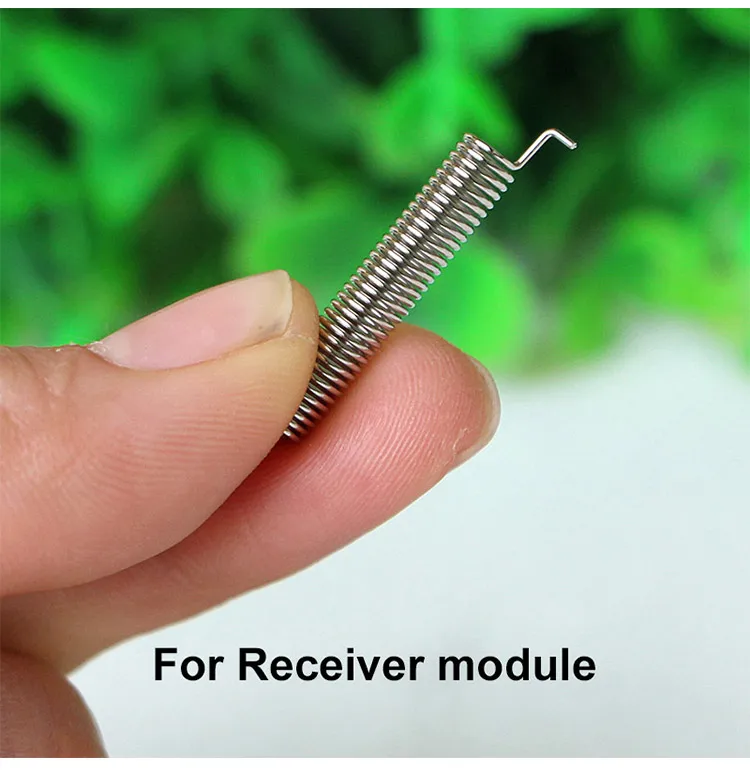

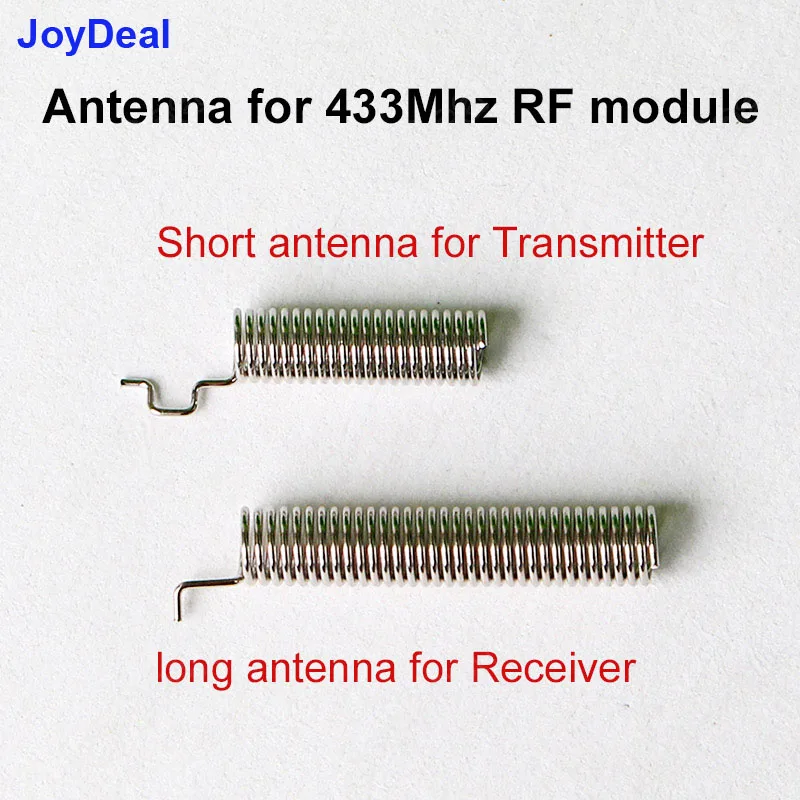

Антенна* 2 шт.  (Короткая антенна для передатчика; Длинная антенна для приемника).

  Передатчик Модуль расширения, штыревая панель Разрешение:

DAT-Вход волнового сигнала

OUT-Штырь антенны. Выход радиочастотного сигнала, может непосредственно подключаться к антенне.

RU-Включить Pin-код.Но этот продукт EN pin подключен к источнику питания,
Нет функции

 -     -Мощность-заземление. Провод заземления соединяет источник питания.

+   -Штырь источника питания. Мощность Вход Описание выбора антенны: Общий режим применения: Для общего режима применения антенна может непосредственно принять общие спецификации с рынка; Конкретную информацию следующим образом: Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр обмотки антенны (включая кожу антенны):5 мм; Номер поворота обмотки: 15 поворотов Рисование диаграматики: Специальный режим улучшения Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом: 433 МГц Антенна Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода сварного конца: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм Рисование диаграматики:
