Характеристики
Беспроводной радиочастотный модуль 433 МГц SPI CC1101 10 мВт 700 м SMD передатчик и
История изменения цены
*Текущая стоимость 781,77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 992.44 руб. | 1012.44 руб. | 1002 руб. |
| Jan-20-2026 | 804.47 руб. | 820.34 руб. | 812 руб. |
| Dec-20-2025 | 976.7 руб. | 996.24 руб. | 986 руб. |
| Nov-20-2025 | 968.17 руб. | 987.10 руб. | 977.5 руб. |
| Oct-20-2025 | 773.40 руб. | 788.30 руб. | 780.5 руб. |
| Sep-20-2025 | 953.87 руб. | 972.23 руб. | 962.5 руб. |
| Aug-20-2025 | 945.71 руб. | 964.91 руб. | 954.5 руб. |
| Jul-20-2025 | 937.95 руб. | 956.29 руб. | 946.5 руб. |
Описание товара

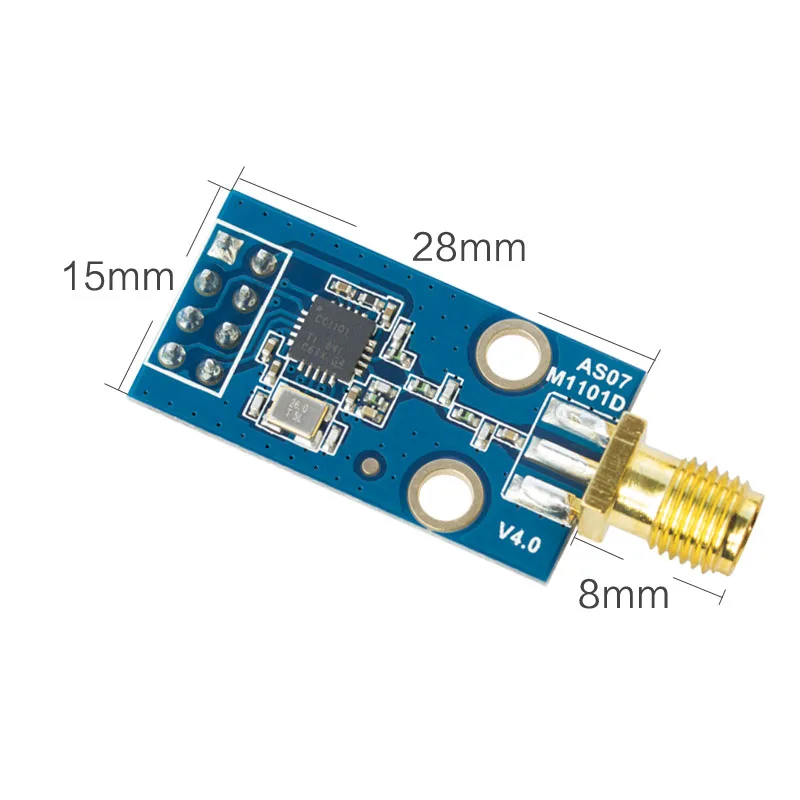

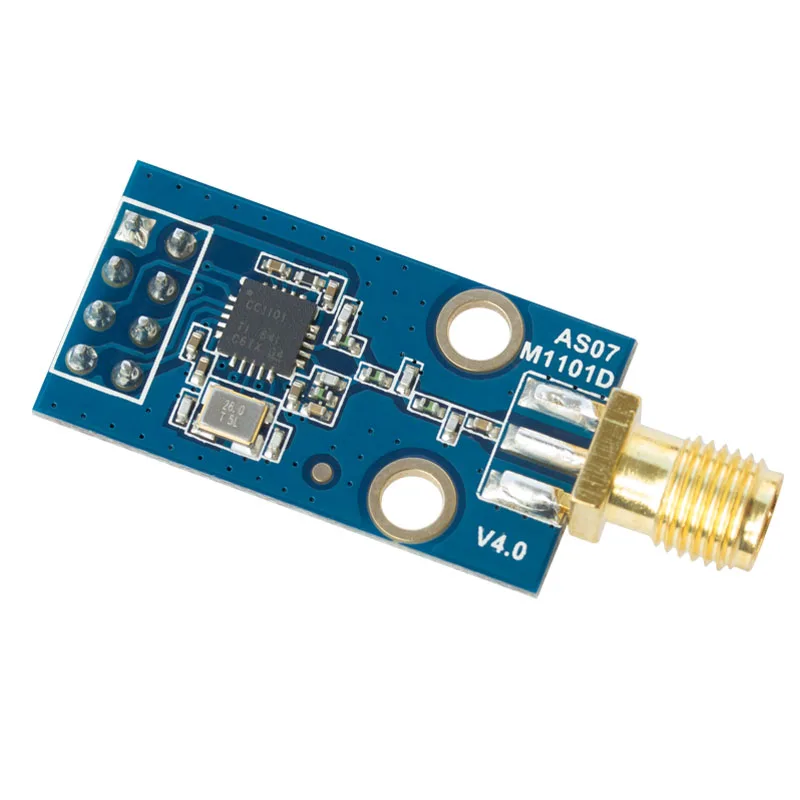

Модуль Введение:
AS07-M1101D-TH представляет собой 10mW беспроводной со встроенным трансивером передача данных модуль с высокой стабильностью, сильный дифракционные производительность, отличное стены через способность работает на 433 МГц. Он разработан и разработан с использованием оригинального РЧ-чипа CC1101, импортированного из техасских инструментов в США, с FEC и переплетенным кодированием, с хорошей защитой от помех. Модуль имеет достаточную мощность передачи, хорошие спектрные характеристики, небольшой гармоник, небольшой перекрестный канал и небольшой размер, с использованием высокоточного кристалла. Индуктивность: все используется материал уровня Мурата B.
Электрические параметры:
|
Нет. |
Имя параметра |
Значения параметров |
Абстрактная живопись |
|
-1 шт. |
ВЧ-микросхемы |
CC1101 |
TI |
|
2 |
Размер модуля |
28*15 мм |
Не включая антенны |
|
3 |
Вес модуля |
3,15 г |
Включая антенны |
|
4 |
Для работы |
400 м ~ 470 МГц |
Может быть отрегулирован по, рекомендуется 433 м ± 10 МГц |
|
5 |
Производство ремесло |
Без свинца, экологичный |
|
|
6 |
Интерфейс режим |
2*4*2,54 мм |
Подключаемый модуль |
|
7 |
Напряжение питания |
1,8 ~ 3,6 В переменного тока |
Напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
|
8 |
Связь |
0.7VCC ~ 3,6 V |
VCC относится к модуль напряжения питания |
|
9 |
Измерение |
700 м |
Четкий и открытого типа, максимальная мощность, Высота 1,5 м, 1k указатель скорости набегающего потока воздуха |
|
10 |
Отправка мощность |
Максимальная 10dBm |
Около 10 мВт |
|
11 |
Расход воздуха |
0,6 k ~ 500 кбит/с |
Браслет регулируется с помощью программного обеспечения, рекомендуется использовать на низком ходу, насколько это возможно |
|
12 |
Отключить ток |
0.5uA |
В режиме отключения питания |
|
13 |
Отправка в настоящее время |
29mA@10dBm |
Источник питания должен быть больше, чем |
|
14 |
Получение |
16mA |
В принимающем состоянии |
|
15 |
Связь |
SPI |
Максимальная скорость до |
|
16 |
Передача |
Один пакет от 1 до 64 байт |
|
|
17 |
Получения длины |
Один пакет от 1 до 64 байт |
|
|
18 |
RSSI поддержка |
Поддержка |
Для получения подробной информации см. Руководство по чипу |
|
19 |
Антенна |
SMA-K |
50Ω сопротивление |
|
20 |
Управление |
-40 ~ + 85 ℃ |
Промышленного класса |
|
21 |
Управление |
10%-90% |
Влажности, нет |
|
22 |
Коробка для хранения |
-40 ~ + 125 ℃ |
Промышленного класса |
|
23 |
Получение |
-116dBm @ 0,6 кбит/с |
Подробнее см. Руководство по эксплуатации чипа |

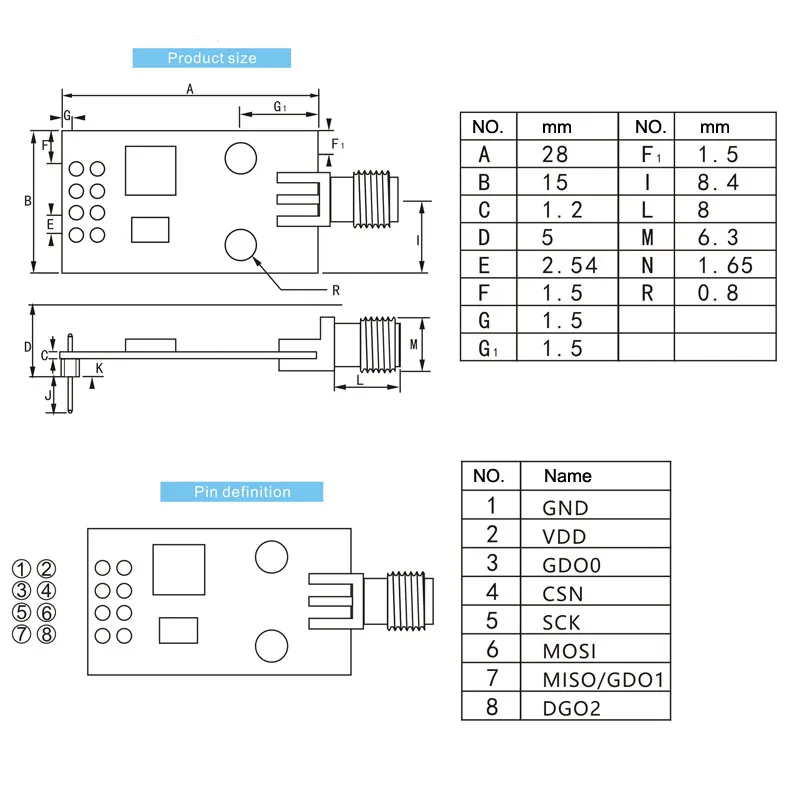

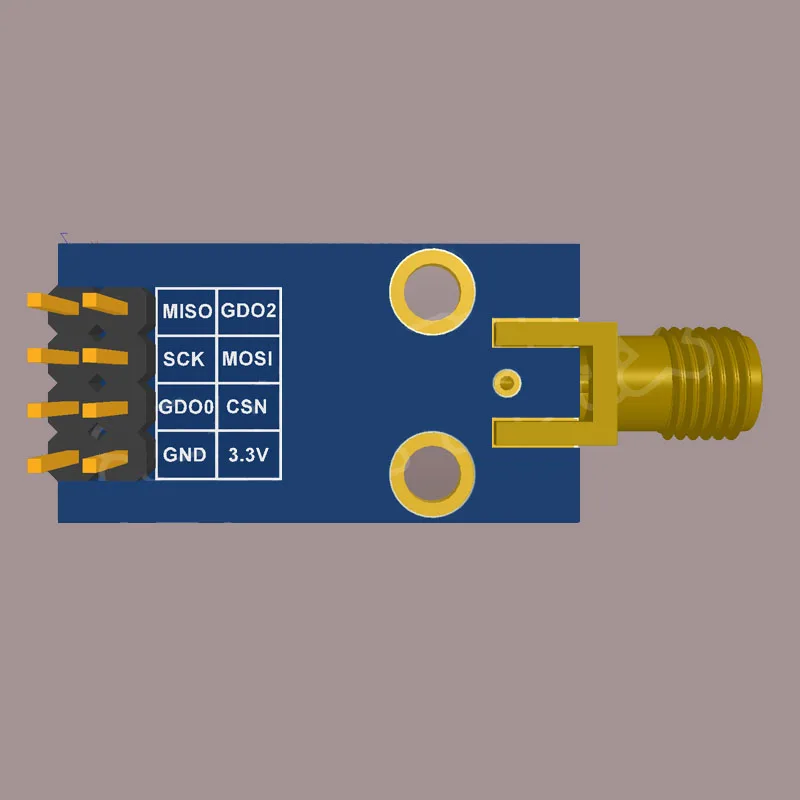

Интерфейс Разрешение:
|
Pin-код |
Pin-код Название |
Pin-код |
ПИН |
|
1 |
GND |
|
Земле, подключенный к источника питания ссылка заземления |
|
2 |
VCC |
|
Мощность питания, должно быть в пределах 1,8 ~ 3,6 V |
|
3 |
GDO0 |
Вход |
Модуль информации, выход pin |
|
4 |
ДНС |
Вход |
Чип модуля выберите pin для запуска общения SPI |
|
5 |
SCK |
Вход |
Модуль SPI часы автобуса |
|
6 |
MOSI |
Вход |
Модуль ввода данных SPI pin |
|
7 |
Мисо/GDO1 |
Выход |
Модуль вывода данных SPI pin |
|
8 |
GDO2 |
Выход |
Модуль информации, выход pin |

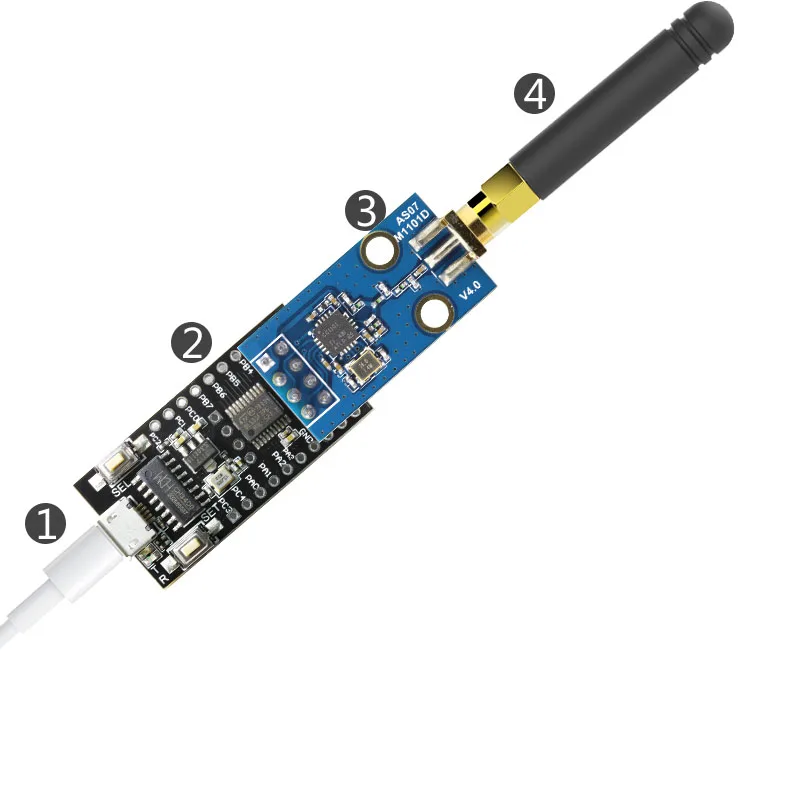

Схема:
|
Нет. |
Инструкции по подключению модуля и MCU (Приведите выше MCU STM8L в качестве примера) |
|
1 |
GDO0-это общий интерфейс ввода/вывода, для получения подробной информации см. Руководство CC1101. |
|
2 |
GDO2 обычно настраивается как функция, аналогичная IRQ. Это может не быть подключено, вы можете использовать SPI запрос, чтобы получить состояние. Но подключение и использование MCU является |
|
3 |
Обратите внимание, что соединение с грунтом хорошее, есть большая площадь пола, рябь питания маленькая, необходимо рассмотреть возможность увеличения фильтрующего конденсатора и постараемся быть ближе к модулю VCC и GND pin |

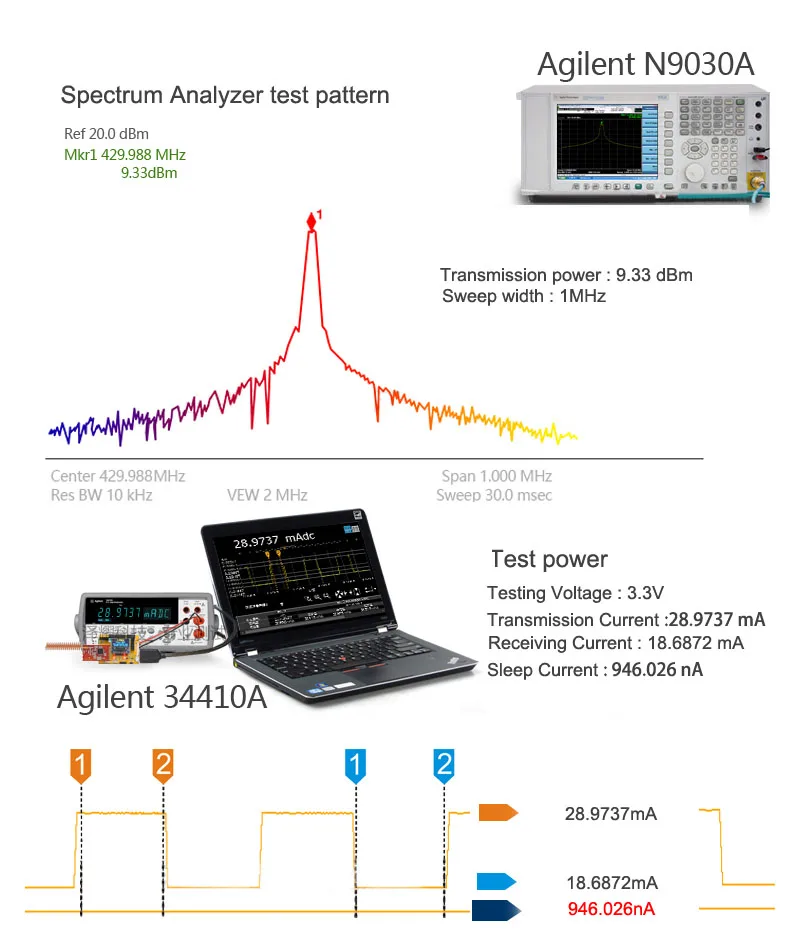

Тесты отчет:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программа, пожалуйста, не стесняйтесь связаться с нами.
