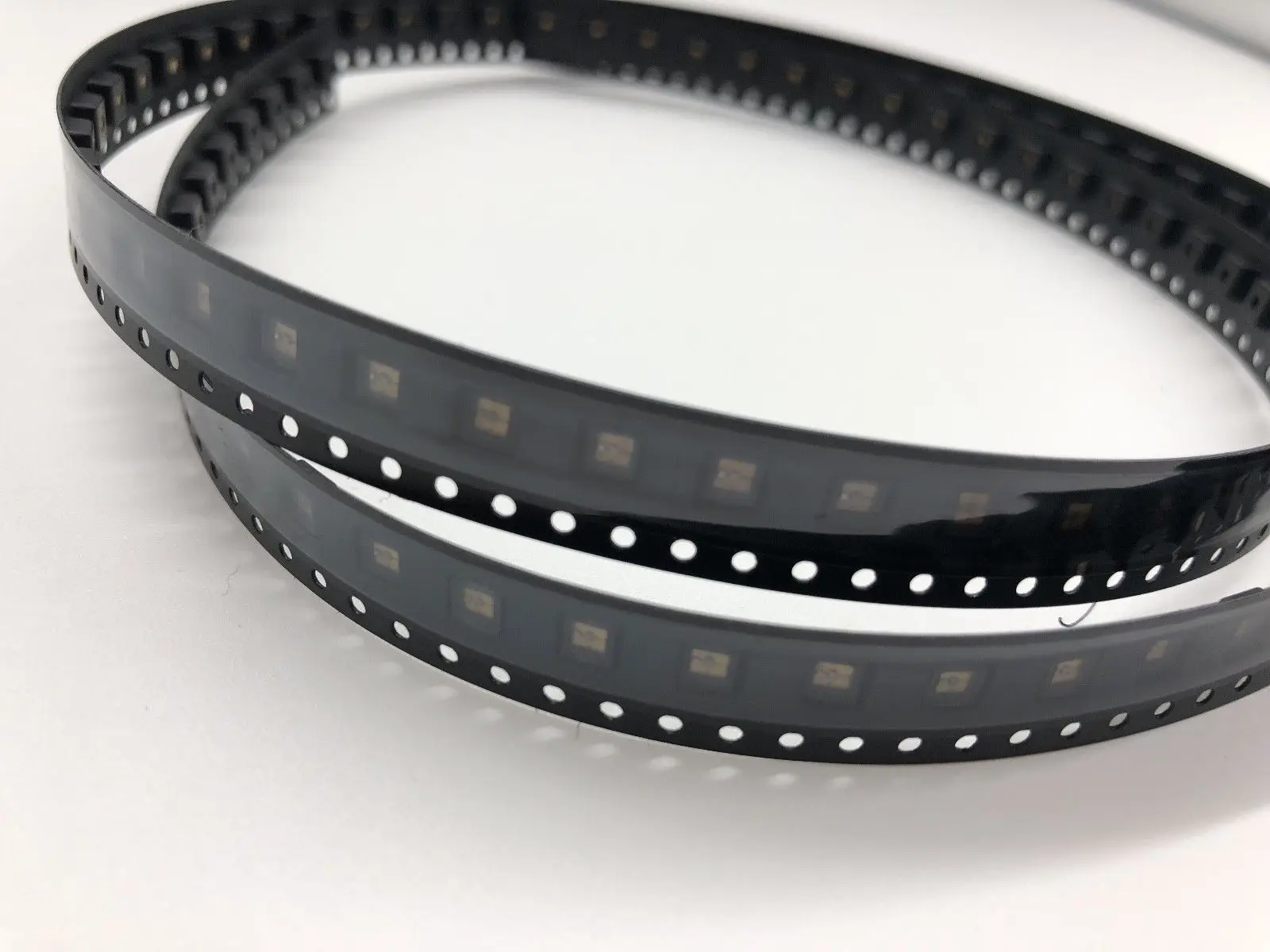

5 шт. UVC светодиодный Диод 310nm UV светильник бусины SMD 3535 чип ультрафиолетовый лампы

5 шт. UVC светодиодный Диод 310nm UV светильник бусины SMD 3535 чип ультрафиолетовый лампы

1. Параметры:

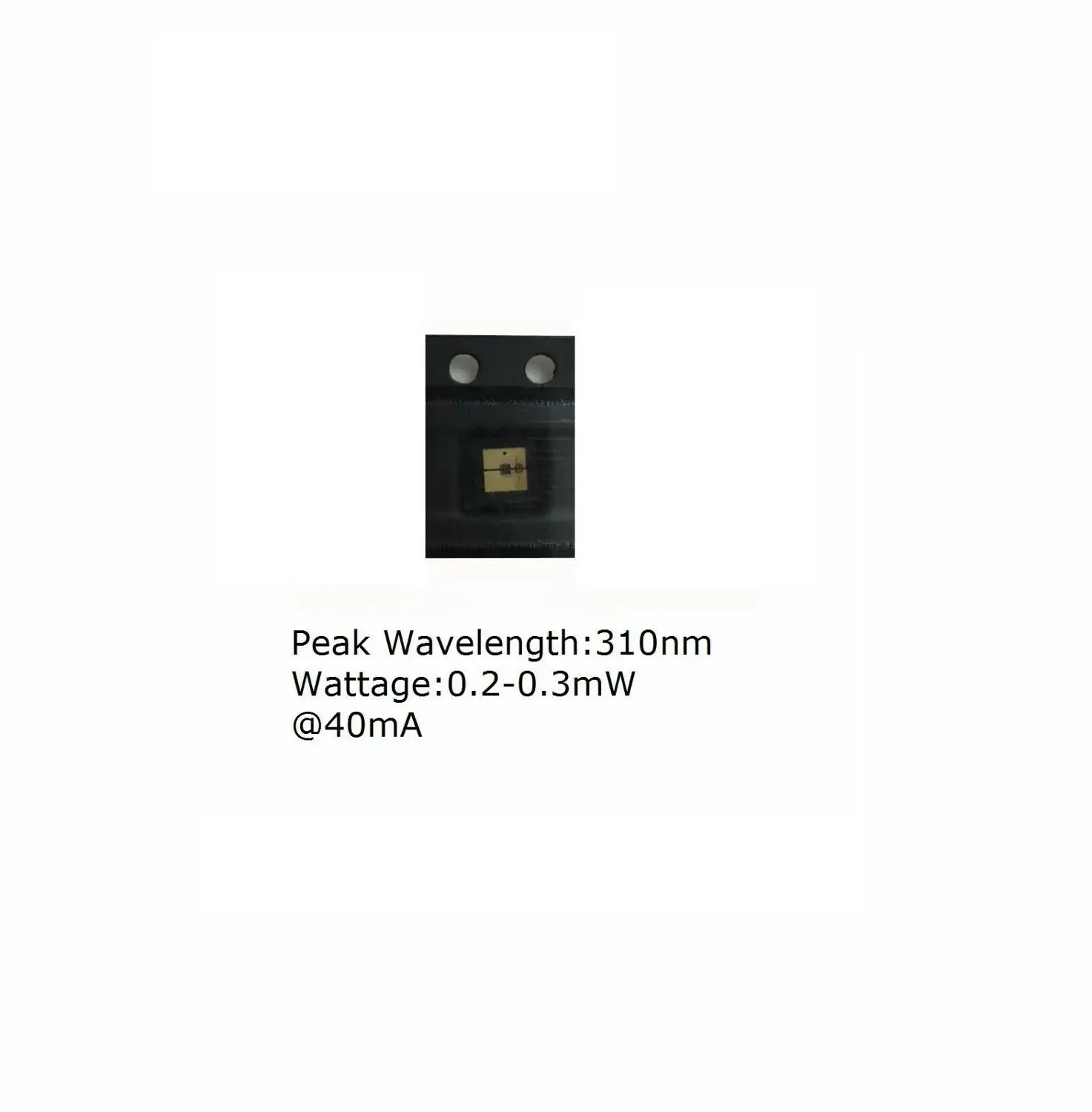

Модель:LW-310S35C

Пик Длина волны:310нм (305nm-315нм)

Тип упаковки:Керамическая SMD 3535 упаковка

Класс выходной мощности:2,0-3,0 МВт

Применение:Медицинский

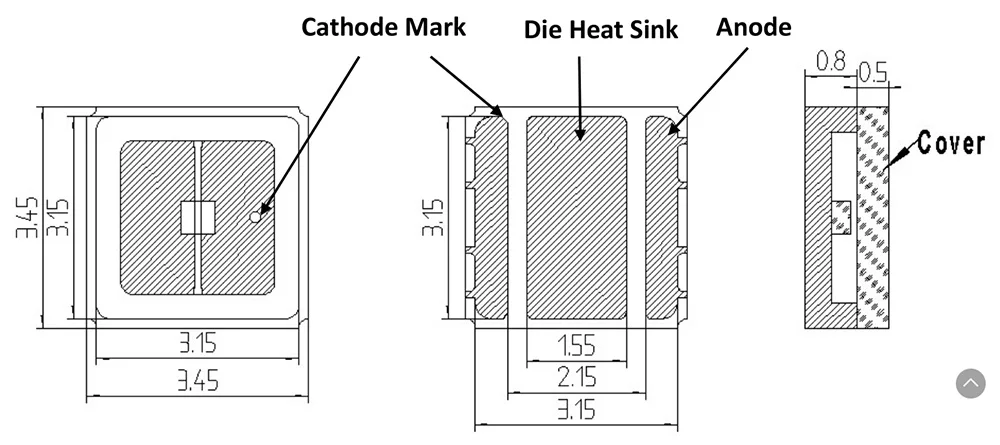

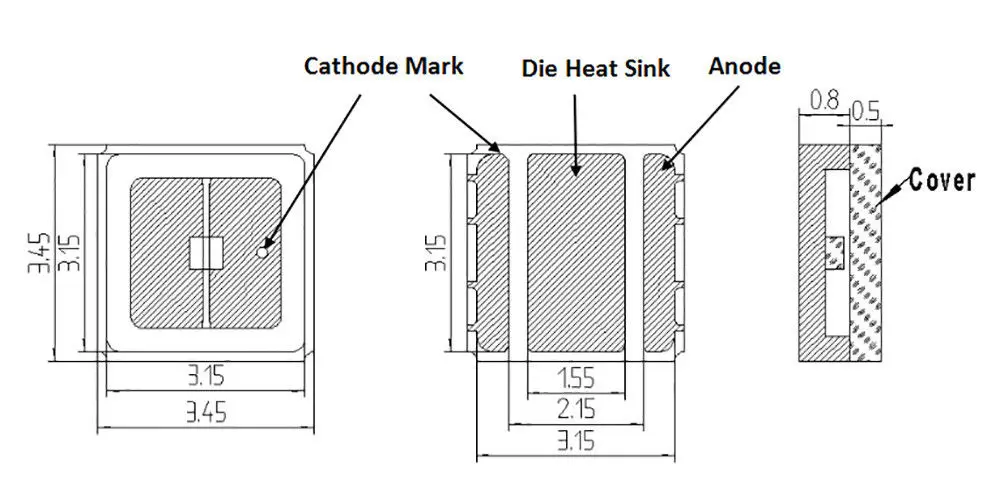

2. Размеры(Допуск: ± 0,2, единица измерения: мм)

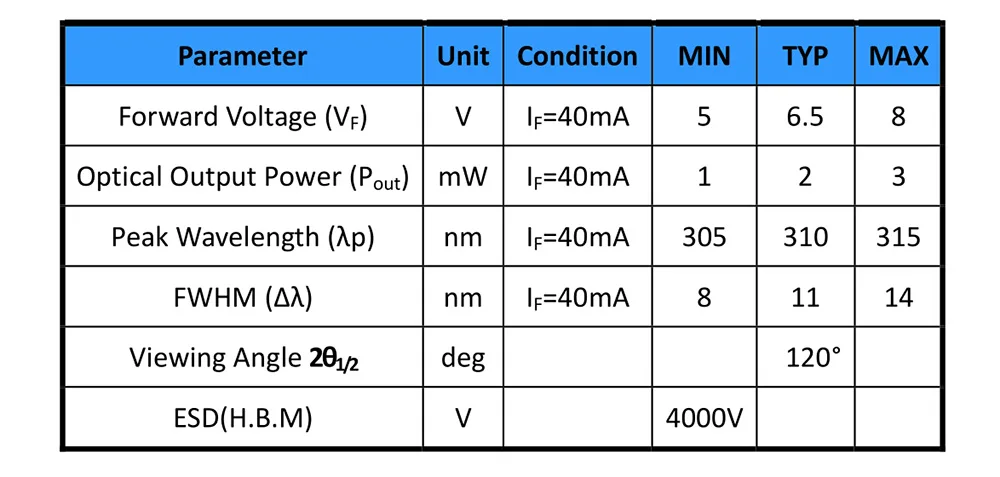

3. Оптические электрические характеристики(TA = 25℃ IF = 40 мА)

• Допуск измерения оптической выходной мощности: ± 10%.
• Допуск измерения напряжения: ± 0,1 В.
• Преобладающая погрешность измерения длины волны: ± 1 нм.
• Импульсная работа (1 кГц; Рабочий цикл: 5%); Максимальный ток: 100 мА

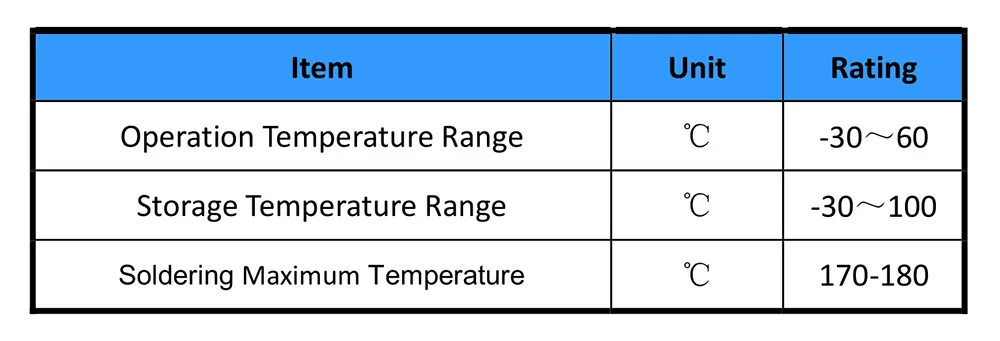

4. Абсолютные максимальные оценки

* Использование светодиода за пределами указанных максимальных рейтингов может повлиять на надежность устройства и вызватьПостоянные повреждения. Эти или любые другие условия, кроме тех, которые указаны в рекомендацииУсловия эксплуатации не предполагаются.

5. Оптическая выходная мощность

6. Типичные кривые характеристик (TA = 25℃)

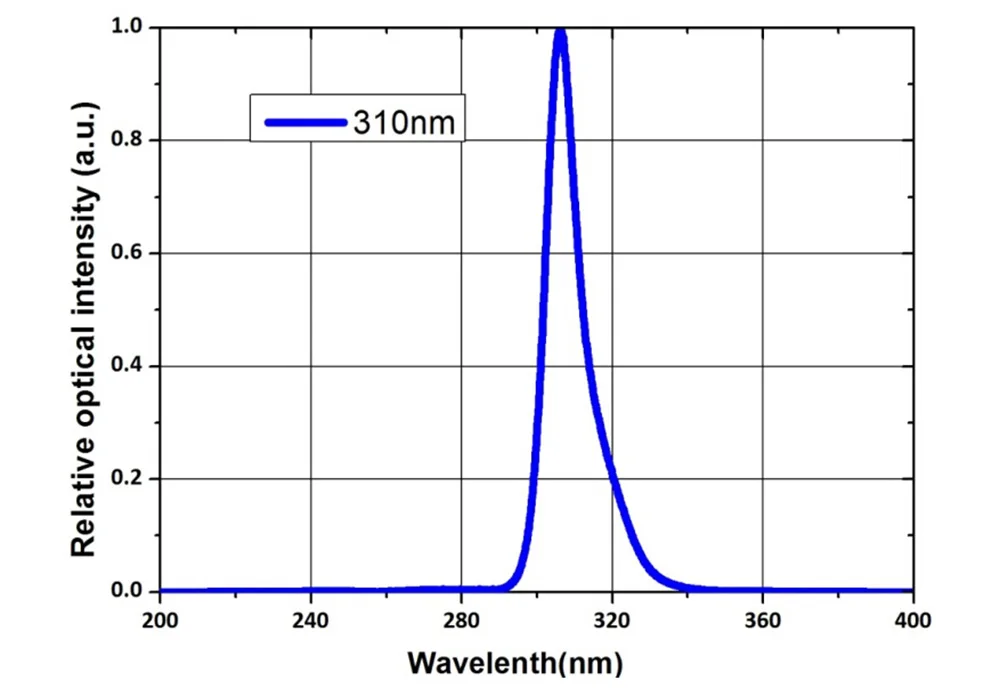

Спектральная характеристика (IF = 40мА)

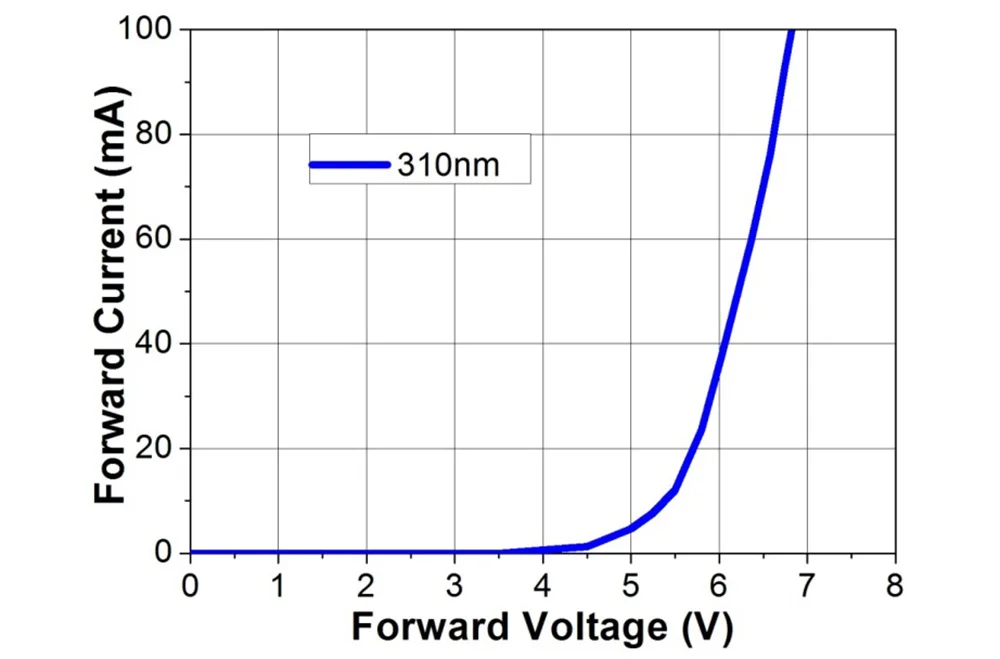

Постоянный ток по сравнению с передним напряжением

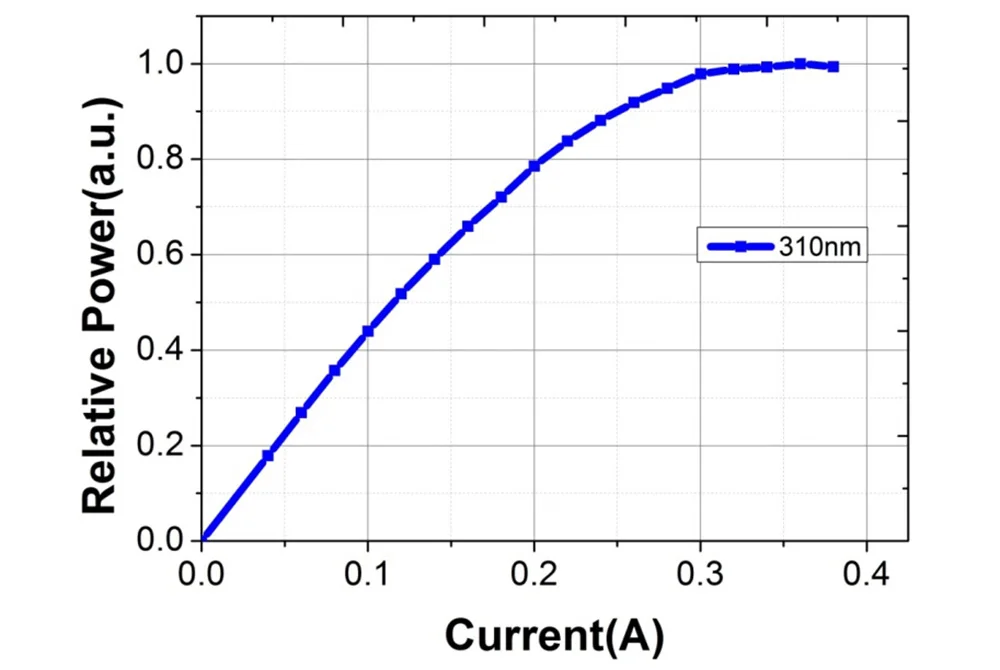

Относительный лучистый поток по сравнению с передним током

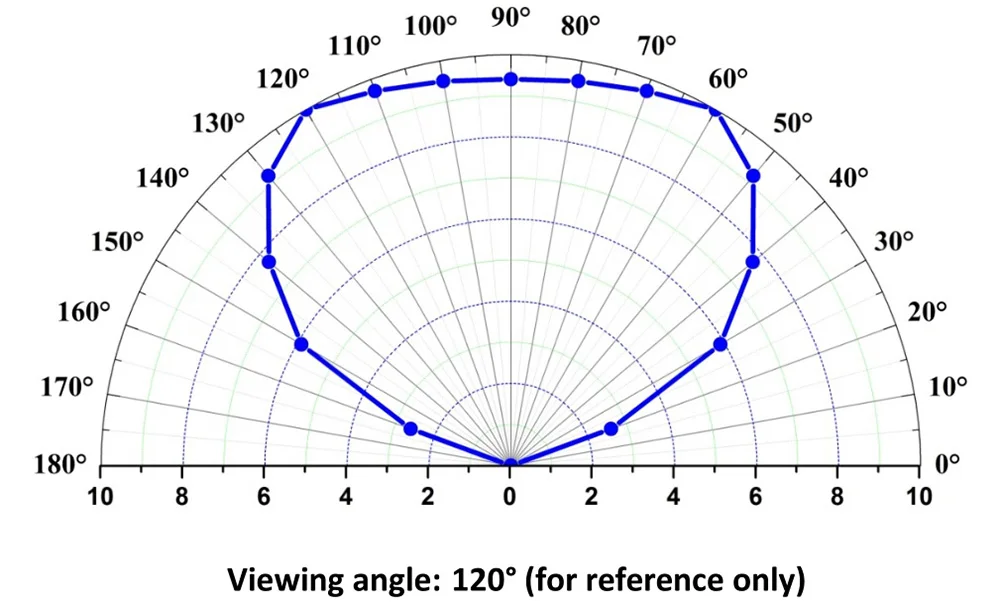

7. Типичная Кривая распределения выбросов

8. Предупреждение об использовании

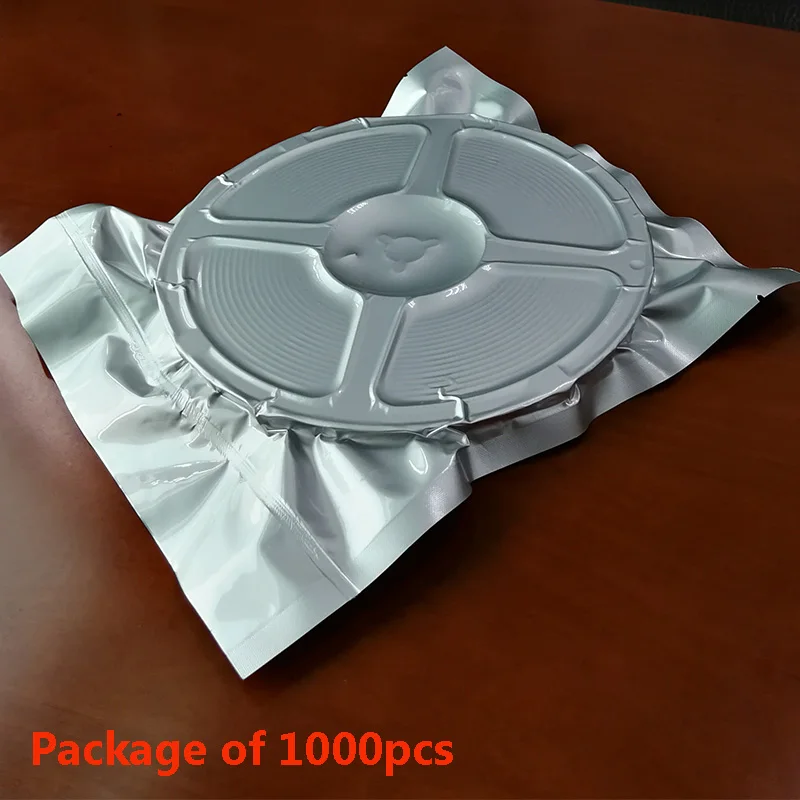

•  Хранение:Светодиоды должны быть герметично закрыты; упаковка должна храниться при 10 ℃ до 55 ℃ и 30%-65% относительной влажности (RH). перед открытием алюминиевой сумки, упаковка должна быть использована в течение 1 года с Дата доставки. После открытия алюминиевой сумки, упаковка должна быть использована в течение 28 дней.
• Эксплуатация:Верстак должен быть заземлен. Рекомендуется носить перчатки или пальцевые киоски при работе со светодиодами. Также рекомендуется быстро запечатать упаковку после ее открытия, или это может привести к окислению стопы свинца. После открытия упаковки используйте пинцет, чтобы держать корпус светодиода и не прикасаться к его обратной стороне голыми руками.
•  Установка:

1. Оборудование и оборудование для обработки светодиодных чипов должны быть должным образом заземлены.
2. Антистатический ремешок на запястье необходимо носить во время установки; Проверьте, не соприкасается ли металлическая деталь с кожей.
3. Настоятельно рекомендуется носить антистатические перчатки или пальцевые киоски во время установки.
4. Положите антистатическую ленту на верстак; лента должна быть соединена и заземлена.
5. Светодиоды должны быть паяны в течение 24 часов после открытия упаковки, или это может привести к окислению и ржавчине электрода.

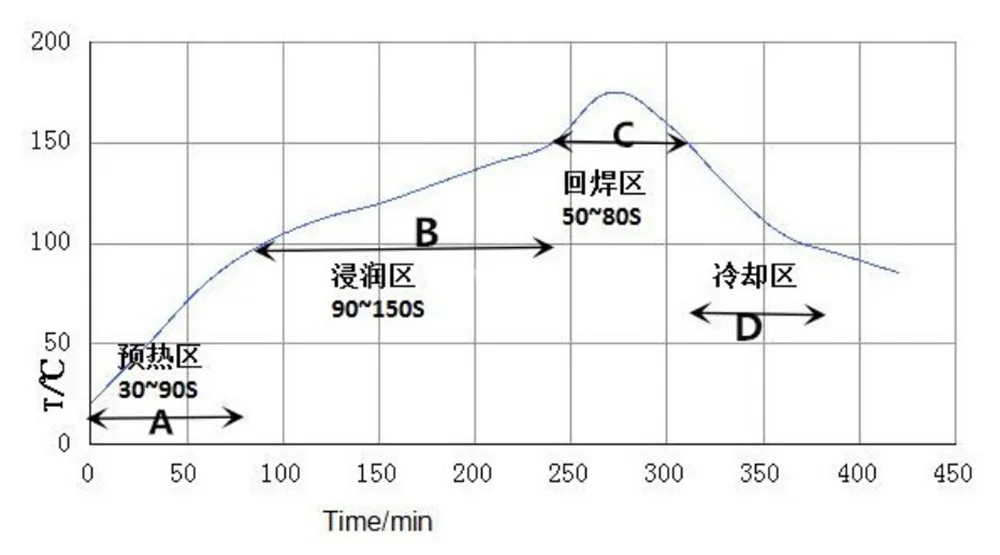

•  Рекомендуется паяльная пайка,И кривая температуры показана на рисунке справа:

1. Преднагрев: от 1,0 до 3,0 ℃/с; Максимальное время: 90 секунд.
2. Замачивание: от 110 до 130 ℃, лучшее время: 90 or100s.
3. Оплавление: Максимальная температура: 170-180 ℃.

Максимальное время: 50-80 s выше 138 ℃

4. Охлаждение:

         Скорость охлаждения <4 ℃/с

• Срок службы ледников будет уменьшаться по мере увеличения тока и температуры, что ускоряет ухудшение состояния.
• Рекомендуется включать заземленную цепь при проектировании PCB. Во избежание поломки цепи светодиоды должны работать при-30 ℃ до 55 ℃ и 30% до 65% RH, или это может привести к поломке устройства.

***** Предостережения:Светодиоды DUV излучают ультрафиолетовый свет, который может быть вреден для кожи и глаз. Избегайте прямого или отраженного воздействия УФ-света, когда светодиод находится в эксплуатации.

Специальные меры предосторожности должны быть приняты во избежание прямого воздействия УФ-излучения.

Специальные меры предосторожности должны быть приняты, чтобы не смотреть непосредственно на УФ-свет без использования УФ-света защитных очков.

Всегда носите защиту глаз, перчатки и защитную одежду во время работы DUV LED.
