Мультифункциональное самоблокирующееся реле IO23B01 110 В переменного тока 220

---

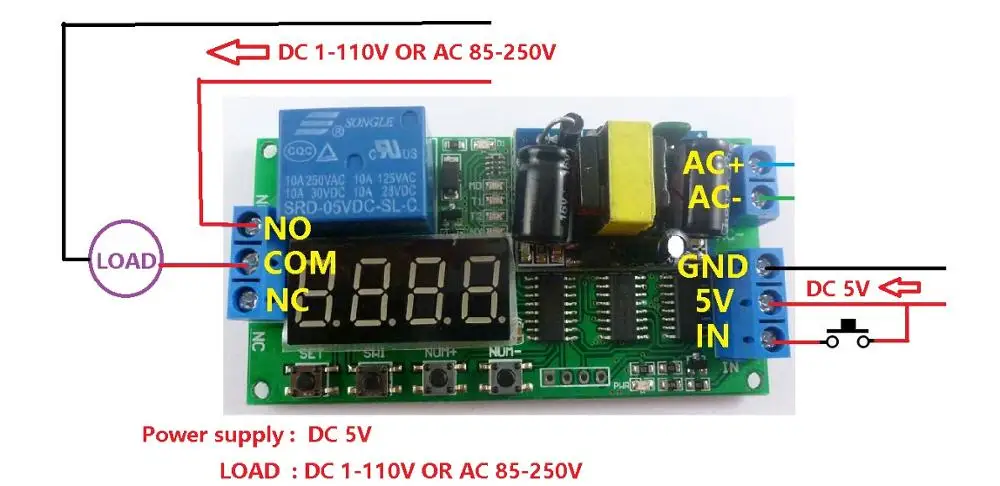

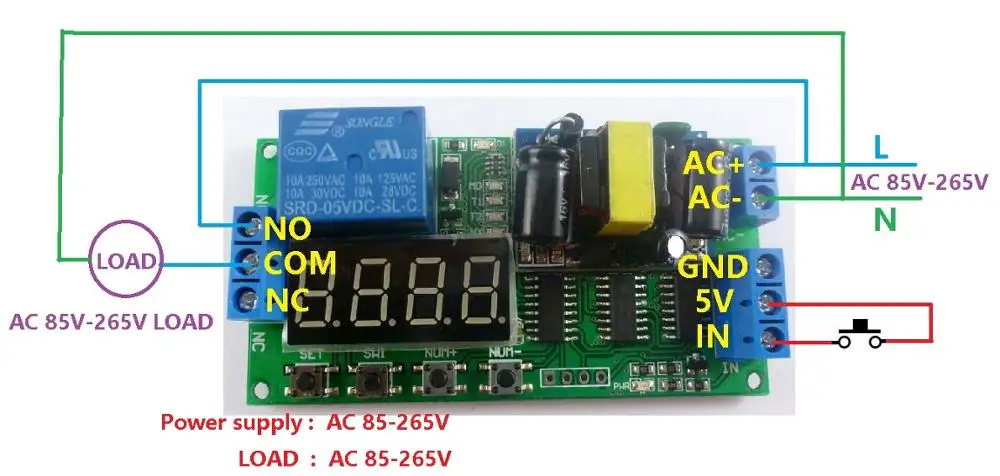

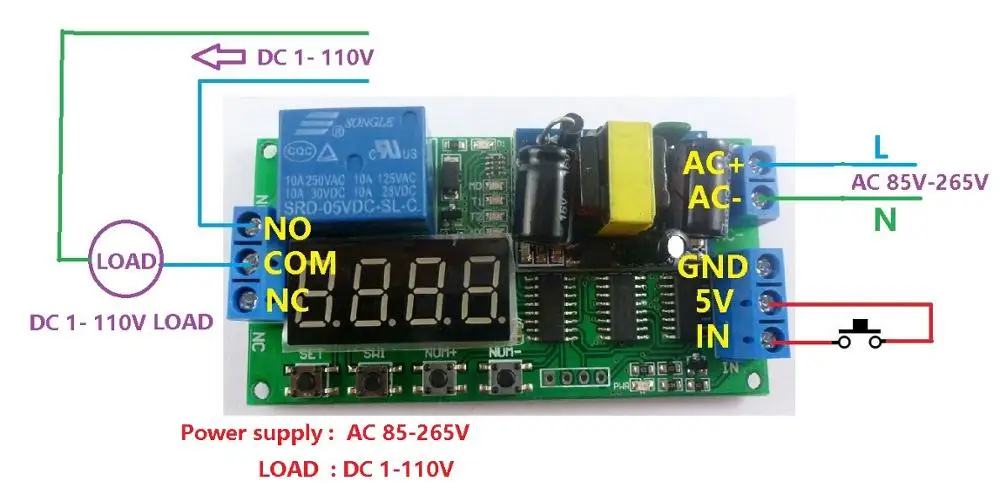

Типичные приложения: Система домашнего освещения Пульт дистанционного управления Дистанционная Блокировка Умный дом/домашняя Автоматизация Светодиодный светильник AC 85-265V Люминесцентная лампа 85-265 В переменного тока Двигатель постоянного тока Люминесцентная лампа Автомобильная электроника Промышленная автоматизация и контроль 1 AC 85-265V схема управления, Источник питания 85-265 В переменного тока, Схема проводки ниже. "Нагрузка" может быть светодиодный Прочее 85-265 В переменного тока Оборудование 2 цепи управления постоянного тока 1-110 В, источник питания 85-265 В переменного тока, схема проводки ниже. "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели и другое оборудование постоянного тока 3 DC 1-110 Цепь управления V, Источник питания 5 в постоянного тока, Схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другие AC DC Оборудование Название продукта: IO23B01 AC 110V 220V Многофункциональный само-замок реле таймер цикла PLC модуль задержки переключатель времени Описание: IO23B01 Многофункциональное реле модуля управления, разработанное специально для различных пользователей с различными потребностями, использование микроконтроллера в качестве основного Блок управления, предустановленный 18 видов функций, и может быть основан на потребности пользователя, настроить и добавить другие конкретные функции. Оригинальные высококачественные релейные модули питания, высокомощный высоковольтный транзистор, красный, синий сигнальные огни, военный класс двухсторонний Печатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную производительность, может широко использоваться в различных видах применения для контроля мощности. Особенности: 1 Новое обновление до версии 3,0, модуль функционирует восемь видов раньше, увеличен до 18 видов, чтобы удовлетворить потребности большего количества приложений; 2 питания-85-265 В переменного тока (110 В 220 В) 3 использует высококачественные высоковольтные модули питания, дискретный источник питания перед заменой системы более стабильной и надежной; 4 увеличенных 0,1 секунд времени, точность синхронизации от предыдущего 0,1 секунд, обновление до 0,01 секунд; 5 увеличение функции автоматического энергосбережения, пользователи могут самостоятельно установить. 6. Размер: 77.5x40x20мм 7 Вес: 39 грамм Функции модуля: Советы: функция 1-8 на функции самостоятельного запуска питания 9-18 требует высокого импульсного сигнала (высокая длительность меньше 20 мс, далее то же самое) запускает запуск. Функция 1: Синхронизации Палочки: после включения питания, время задержки реле тянуть T1, T1 между 0,1 секунд-270 часов регулируется, в интерфейс Высокая Уровень импульсного сигнала, повторите вышеуказанные функции; Функция 2: Синхронизации: в тех случаях, когда реле мощности, время задержки реле отключен T1, T1 между 0,1 секунд-270 часов регулируется, в интерфейс Высокая Уровень импульсного сигнала, повторите вышеуказанные функции; Функция 3: Время отключения снова: после выключения реле питания, чтобы не тянуть, время задержки T1 достигает реле питания; Вытяните реле после времени прибытия T2, время задержки T1 и T2 в 0,1 секунд-270 часов между регулируется, CH1 интерфейс Высокая Импульсный сигнал, повторите вышеуказанные функции; Функция 4: Время и затем отключается: после включения, немедленно Вытяните реле, время задержки выключения T1 после прибытия; T2 прибудет после отключения Реле времени, -270 час в 0,1 секунд Время задержки между T1 и T2 подгоняются под CH1 интерфейс Высокая Импульсный сигнал, повторите вышеуказанные функции; Функция 5: Режим бесконечного цикла синхронизации 1: после того, как реле питания не тянет, после задержки T1 достигает реле питания; Потяните реле после того, как время T2 прибывает, и затем повторите вышеуказанное условие, время задержки T1 и T2 при 0,1 регулировке между секундами-270 часов, давая Высокая Уровень импульсного сигнала CH1 интерфейс, вы можете перезапустить вышеуказанные функции; Функция 6: Режим бесконечного цикла синхронизации 2: после включения, немедленно Вытяните время задержки реле T1 достигает реле; Прибытие после отключения времени реле T2, а затем повторите вышеуказанное условие, время задержки T1 и T2 в 0,1 секунд регулируемый между-270 часов, придавая Высокая Уровень импульсного сигнала CH1 интерфейс, вы можете перезапустить вышеуказанные функции; Функция 7: Режим синхронизации конечных циклов 1: 5 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс Высокая Импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Функция 8: Конечный режим синхронизации 2: 6, на основе функции, увеличение количества циклов функции, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, чтобы CH1 интерфейс Высокая Импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Функция 9: Режимы блокировки реле: CH1 интерфейс для реле a Высокая Уровень импульсного сигнала, реле, дать Высокая Реле импульсного сигнала отключено. Функция 10: Режимы пускового реле: интерфейс CH1 к a Высокая Сигнальное реле, реле, Низкий Исчезнет, реле отключено. Функция 11: Потяните за триггер: после выключения питания реле не действует, a Высокая -Интерфейс для CH1 импульсный сигнал, время задержки реле T1, T1 между 0,1 секунд-270 часов регулируется, повторяя Высокая Интерфейс уровня для импульсного сигнала CH1, повторите вышеуказанную функцию; Функция 12: Триггер Отключения: после реле питания не действует, a Высокая -Интерфейс для CH1 импульсный сигнал реле, реле задержки времени T1, T1 между 0,1 секунд-270 часов регулируется, повторить CH1 интерфейс Высокая Импульсный сигнал, повторите вышеуказанные функции; Функция 13: Потяните время запуска, затем отключите: после выключения питания реле не действует, интерфейс CH1 к a Высокая Уровень импульсного сигнала, задержка выключения T1 достигает реле активизируется; Потяните реле после T2 время прибытия, время задержки T1 и T2 между 0,1 секунд-270 часов регулируется, повторите интерфейс CH1 к a Высокая Уровень импульсного сигнала, повторите вышеуказанные функции; Функция 14: Отсоедините, а затем потяните триггер: после выключения питания реле не действует, a Высокая -Интерфейс уровня к импульсному сигналу CH1, немедленно Вытяните реле, время задержки выключения реле T1 после прибытия; T2 прибудет после отключения Реле времени, время задержки между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс Высокая Уровень импульсного сигнала, повторите вышеуказанные функции; Функция 15: Режим бесконечного цикла синхронизации 1: после реле питания не работает до a Высокая Интерфейс CH1 импульсного сигнала уровня, время задержки T1 достигает реле питания; Отсоедините время прибытия реле T2, а затем повторите вышеуказанное состояние, расширение в тех случаях, когда время между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс Высокая Уровень импульсного сигнала, вышеуказанные функции могут быть повторно запущены; Функция 16: Режим бесконечного цикла синхронизации 2: после реле питания не действует, a Высокая -Интерфейс уровня к импульсному сигналу CH1, немедленно Вытяните реле, время задержки выключения T1 после прибытия; Время перерыва T2 после достижения реле, затем повторите вышеуказанное условие, время задержки между T1 и T2 в 0,1 секунд-270 часов регулируется, повторите CH1 интерфейс Высокая Уровень импульсного сигнала, вышеуказанные функции могут быть повторно запущены; Функция 17: Режим синхронизации конечных циклов 1: 15 на основе функциональности, увеличивая количество циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс Высокая Импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Функция 18: Режим синхронизации конечных циклов 2: 16 на основе функциональности, увеличение количества циклов, В этот раз между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируются между 1-9999 раз, повторите на CH1 интерфейс Высокая Импульсный сигнал, вышеуказанные функции могут быть повторно запущены; Соединения: Входное напряжение модуля: Есть три интерфейса, все интерфейсы имеют терминал, пользователь прост в использовании. 1.AC +:AC power live; 2. Переменный ток-: мощность переменного тока null; 3.GND: 5 В постоянного тока отрицательный 4,5 V AC/DC 5V позитивные 5. Вход: интерфейс входного сигнала. (2,5-24V Высокое напряжение должно быть в силе; 0-0,6 V низшее напряжение недействительным; 0,7 V-2,4 V напряжение непредсказуем, вам следует избегать этот диапазон напряжения) Выход модуля: Есть три интерфейса, все интерфейсы имеют терминал. 1. НЕТ: обычно открытый интерфейс, реле становится пустым до, после того, как pull-in короткое с COM; 2.COM: общий интерфейс; 3.NC: обычно закрытый интерфейс, короткий с COM до, становится свободным после pull-in. Размер модуля 1. Размеры: 77,5 мм * 40 мм * 20 мм (Д * Ш * В); 2. Винт Размеры: 4*2,5 мм. 3. Резьбовые отверстия Расстояние центра: 73,5 мм * 36 мм 4. Вес: 39 г

Посылка:

1 шт. AC 85-265V 1 канальный многофункциональный модуль реле задержки
