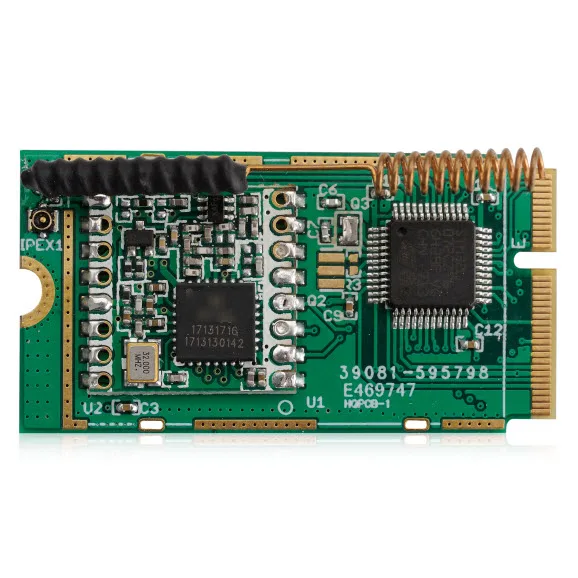

Модуль Dragion LoRa WAN ST IoT с технологией LoRa®-это небольшой беспроводной модуль приемопередатчика, который предлагает очень привлекательное сочетание дальности, низкого энергопотребления и безопасной передачи данных. Он предназначен для того, чтобы облегчить разработчикам быстрое размещение решений LoRa и IoT на промышленном уровне. Это помогает пользователям превратить идею в практическое приложение и сделать Интернет вещей реальностью. Легко программировать, создавать и подключать ваши вещи везде.

Беспроводная часть LoRaWAN ST основана на SX1276/SX1278, что позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов при низких частотах передачи данных. Он обеспечивает ультра-дальний Спектр распространения связи и высокий помехи иммунитет при минимизации потребления тока. Он предназначен для профессиональных беспроводных сенсорных сетевых приложений, таких как ирригационные системы, умное измерение, умные города, обнаружение смартфонов, автоматизация зданий и т. д.

LoRaWAN ST mcu часть использует чип STM32l0x от ST, STML0x является ультра-низкой мощности STM32L072xx микроконтроллеры включают Мощность подключения универсальной последовательной шины (USB 2,0 кристально-менее) С высокопроизводительным сердечником ARM® Cortex®-M0 + 32-битным RISC, работающим на частоте 32 МГц, блоком защиты памяти (MPU), высокоскоростными встроенными воспоминаниями (192 кбайт флэш-памяти prog ram, 6 Кбайт данных EEPa0 Кбайт RAM) плюс широкий спектр улучшенных I/Os и периферийных устройств с помощью промышленного стандарта M.2 (NGFF) контактный интерфейс.

Dragion LoRaWAN ST featuring LoRa® technology-это продукт с открытым исходным кодом, он основан на драйверах STM32Cube HAL, с примерами приложений клиентов, пользователь может программировать модуль IoT через USART1 , USART2 или STLINK. Заводская прошивка поддерживает спецификации LoRaWAN 1.0.2, и пользователь может использовать по команде, чтобы настроить его и использовать для своего проекта напрямую. Пользователь может повторно скомпилировать прошивку для поддержки различных частот LoRaWAN, включая: EU868, AS925, AU915, CN470, CN779, EU433, IN865, KR920, US915.

** Особенности: **

-STM32L072CZT6 MCU
-SX1276/78 LoRa беспроводной модем
-Предварительная загрузка с Загрузчиком ISP
-I2S,I2C,LPUSART1,SPI2,USB
-22 x Digital I/Os
-3x12 бит ADC; 1x12 бит DAC
-MCU просыпается UART или прерывает
-LoRa™ модем
-Преамбула обнаружения
-Скорость передачи данных настраивается
-LoRaWAN 1.0.2 Параметры
-База программного обеспечения на STM32Cube HAL драйверах
-Аппаратное обеспечение/программное обеспечение с открытым исходным кодом
-Доступно лента, формат 433/868/915/920 МГц
-Внешняя антенна через разъем I-Pex 4
-Ультра низкое энергопотребление
-Команды настройки параметров
-Интерфейс промышленного стандарта M.2 (NGFF)


* Применение: **

-Беспроводная сигнализация и системы безопасности
-Автоматизация дома и зданий
-Автоматизированная счетчика
-Промышленный мониторинг и контроль
-Системы орошения на большие расстояния и т. Д.

** Технические характеристики: **

** LoRaWAN Spec **

-Максимальный бюджет связи 168 дБ.
-+ 20 дБм-100 мВт постоянный RF выход по сравнению
-+ 14 дБм высокая эффективность PA.
-Программируемый битрейт до 300 кбит/с.
-Высокая чувствительность: до-148 дБм.
-Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
-Отличная Блокировка иммунитета.
-Низкая RX ток 10,3 mA, 200 на регистра удерживания.
-Полностью интегрированный синтезатор с разрешением 61 Гц.
-Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
-Встроенный синхронизатор бит для восстановления часов.
-Преамбула обнаружения.
-Динамический диапазон 127 дБ RSSI.
-Автоматический RF Sense и CAD с ультра-быстрым AFC.
-Пакетный двигатель до 256 байт с CRC.
-Встроенный датчик температуры и индикатор низкого заряда батареи.


** MCU спецификации **

-MCU: STM32L072CZT6
-Флэш-память: 192KB
SRAM:20KB
-EEPROM:6KB
-Тактовая скорость: 32 МГц


** Абсолютные максимальные оценки: **

-VCC: 0,5 v ~ 3,9 v
-Рабочая температура: -40 ~ 85 °C
-Контакты ввода/вывода: 0,5 В ~ VCC + 0,5 В


** Общие характеристики постоянного тока: **

-Поставить Напряжение: 1,8 v ~ 3,6 v
-Рабочая температура: -40 ~ 85 °C
-Контакты ввода/вывода: Смотрите таблицу STM32L072CZT6


** Потребляемая мощность: **

-Режим остановки: 2.7μA @ 3,3 v
-Режим RX: 7.2mA
-Режим TX: 125mA @ 20dbm

** Таблицы **

Руководство пользователя

Исходный код: аппаратное обеспечение, программное обеспечение

** Посылка включает в себя: **

-Модуль LoRaWAN ST-1 шт.
-1 x LoRa антенна (отпайка)


** Размеры и вес: *

-Вес: 4 г
-Размеры: 22x42x3,6 мм

** Информация о заказе: **

-LoRaWAN ST-433: Лучшая настройка на 433 частоты
-LoRaWAN ST-470: Лучшая Настройка до 470 частоты
-LoRaWAN ST-868: Лучшая настройка на 868 частоты
-LoRaWANST-915: Лучшая настройка частоты 915/920
