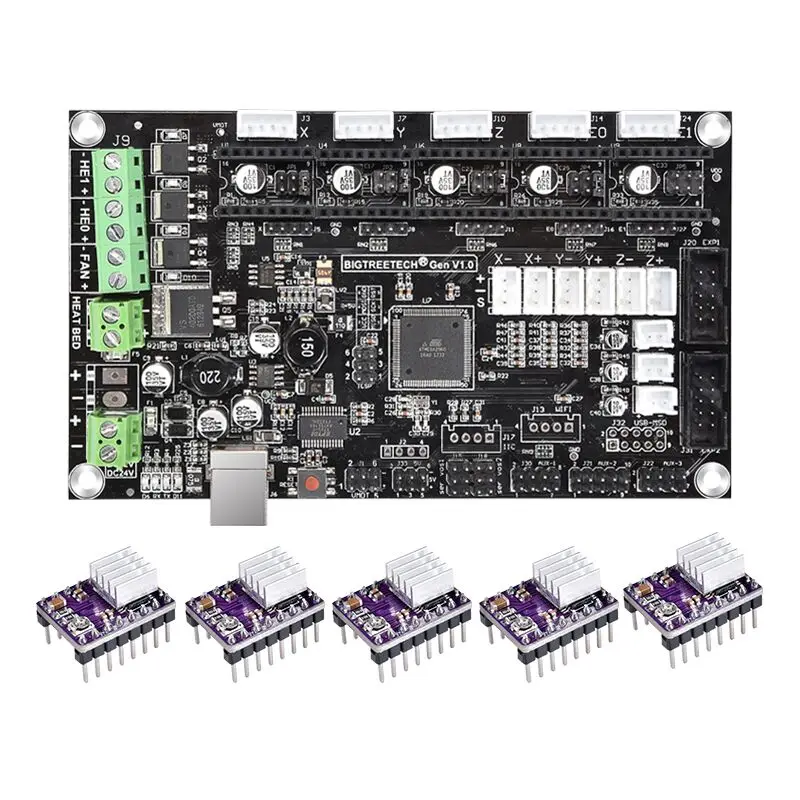

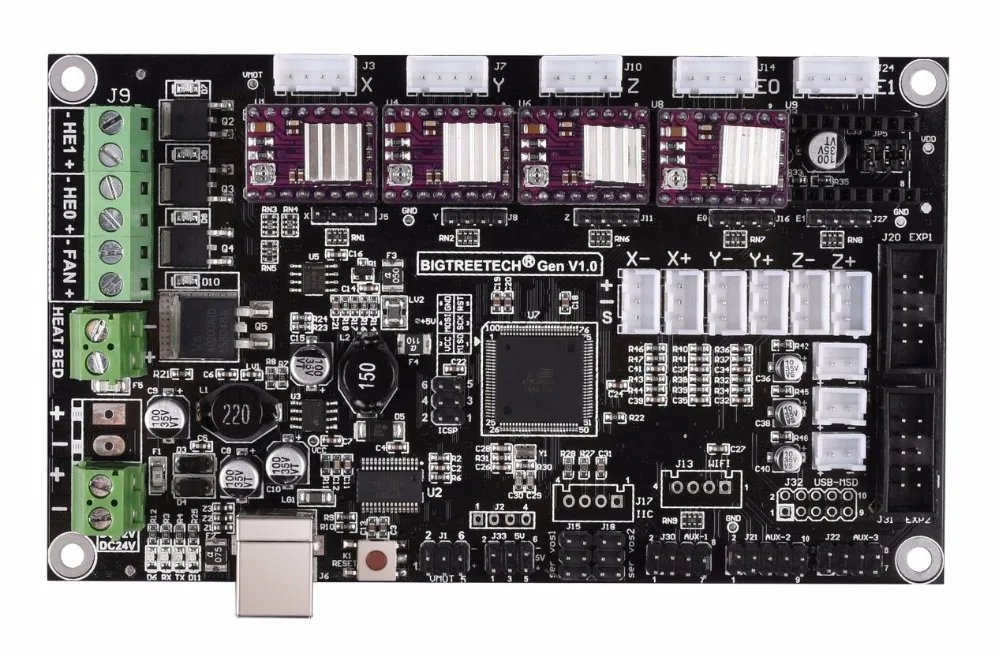

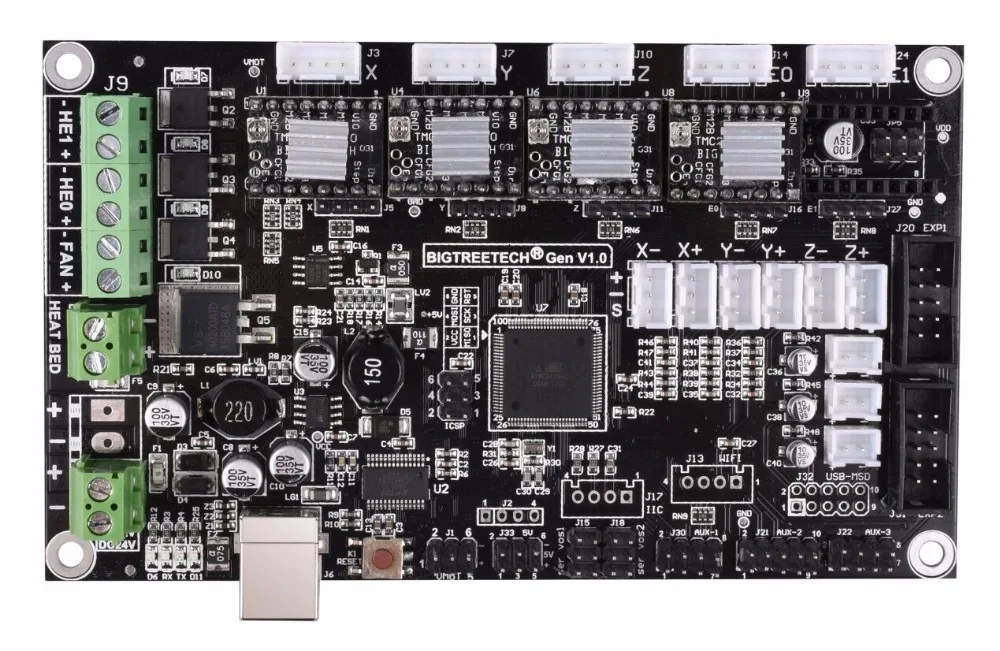

BIGTREETECH GEN V1.0 Управление + TMC2130/A4988/DRV8825/TMC2208 драйвер как MKS Gen V1.4 3D принтеры

---

О TMC2130 V1.1 SPI Подробная информация:

Https:/store/product/TMC2130-V1-1-SPI-Stepper-Motor-Driver-With-Heatsink-StepStick-Replace-TMC2208-TMC2130-For-MKS-Gen/228623_32890916032.html?spm=2114.12010611.8148356.13.5f953701xYD1BU

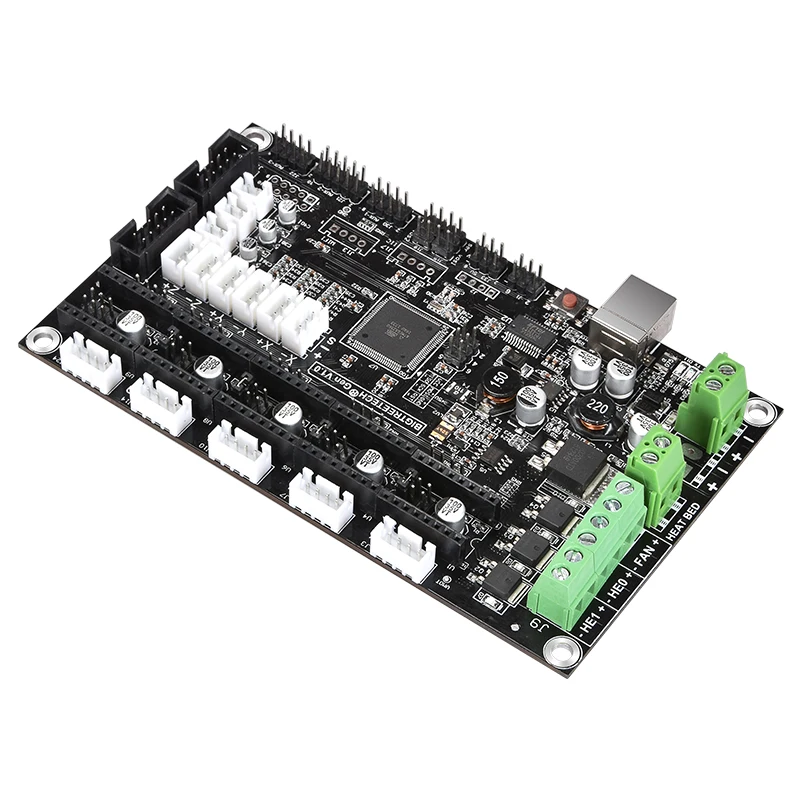

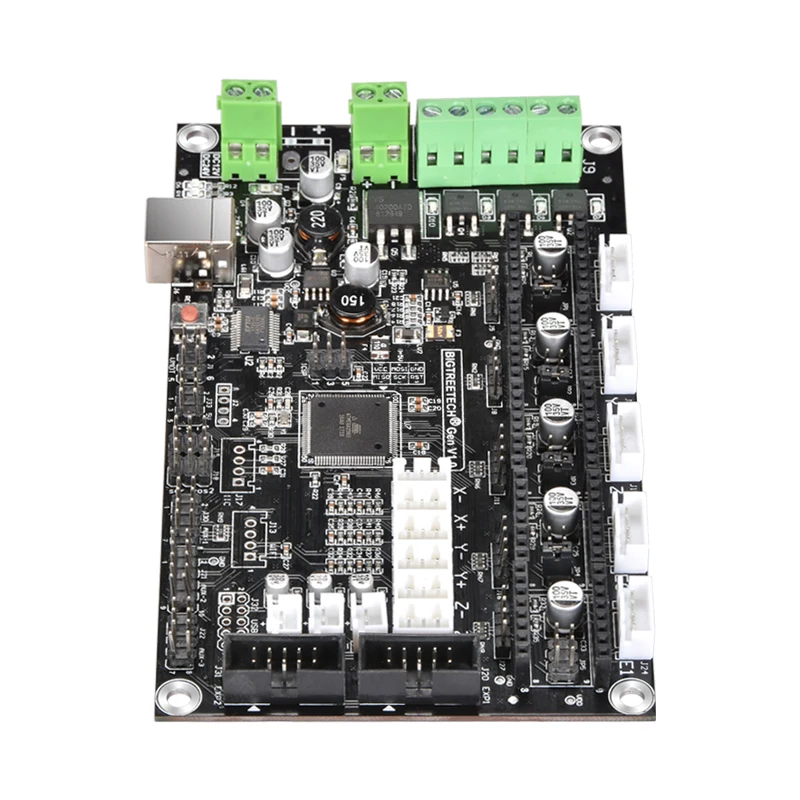

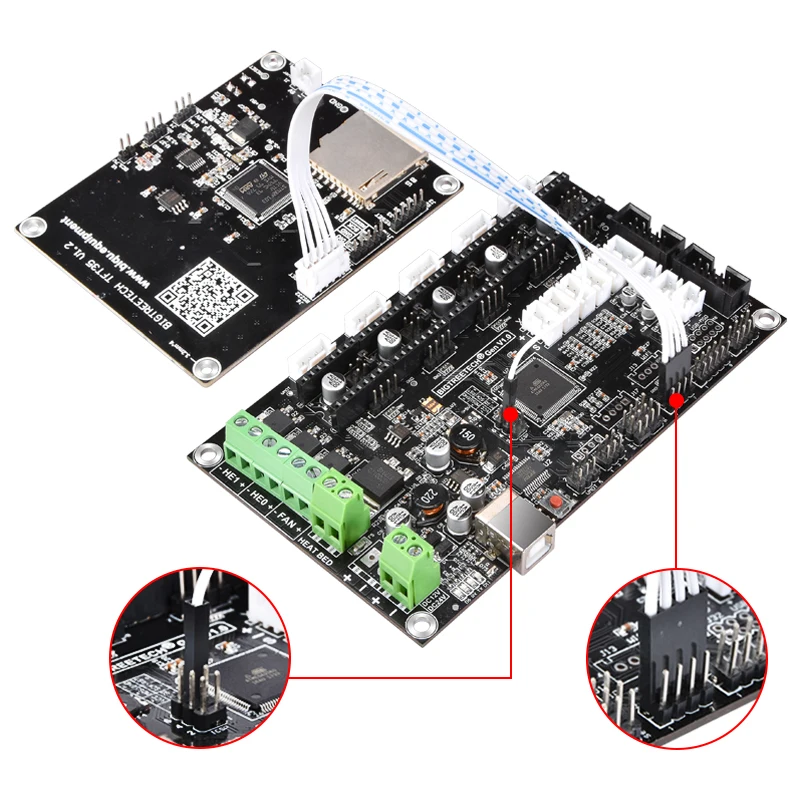

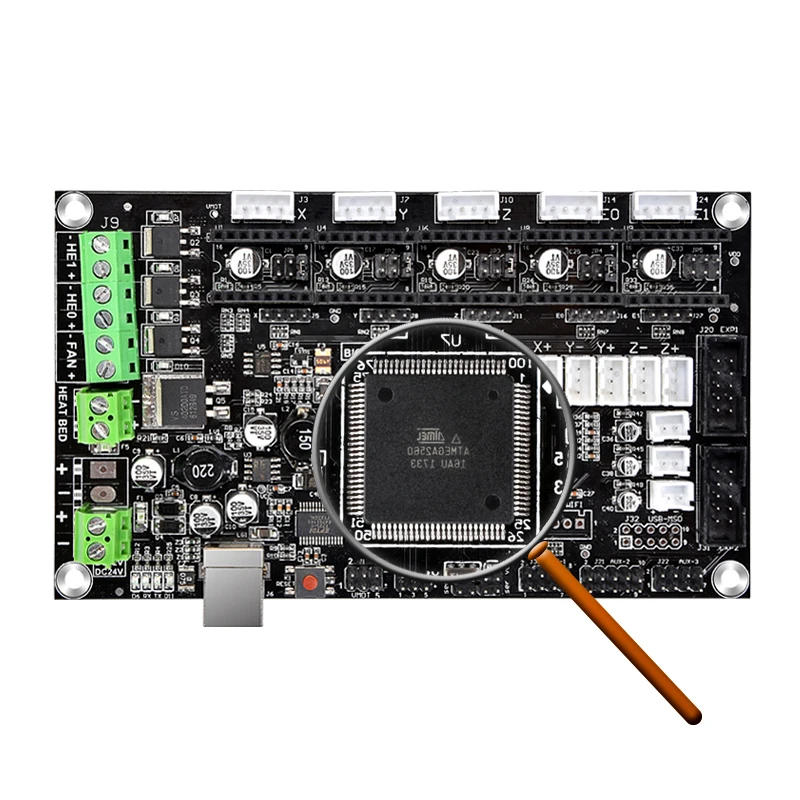

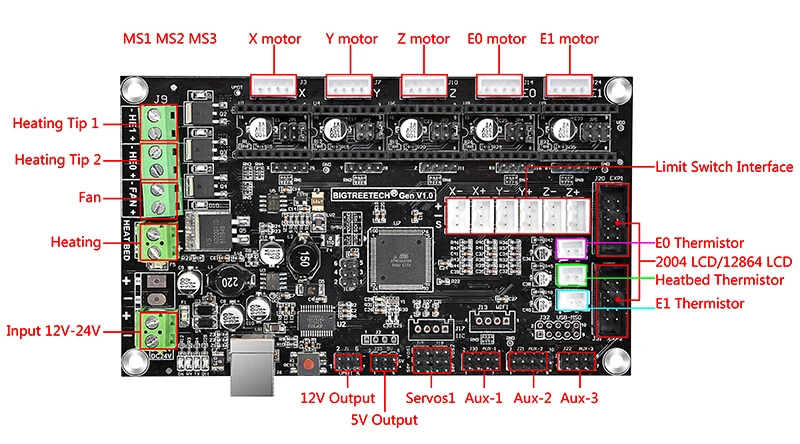

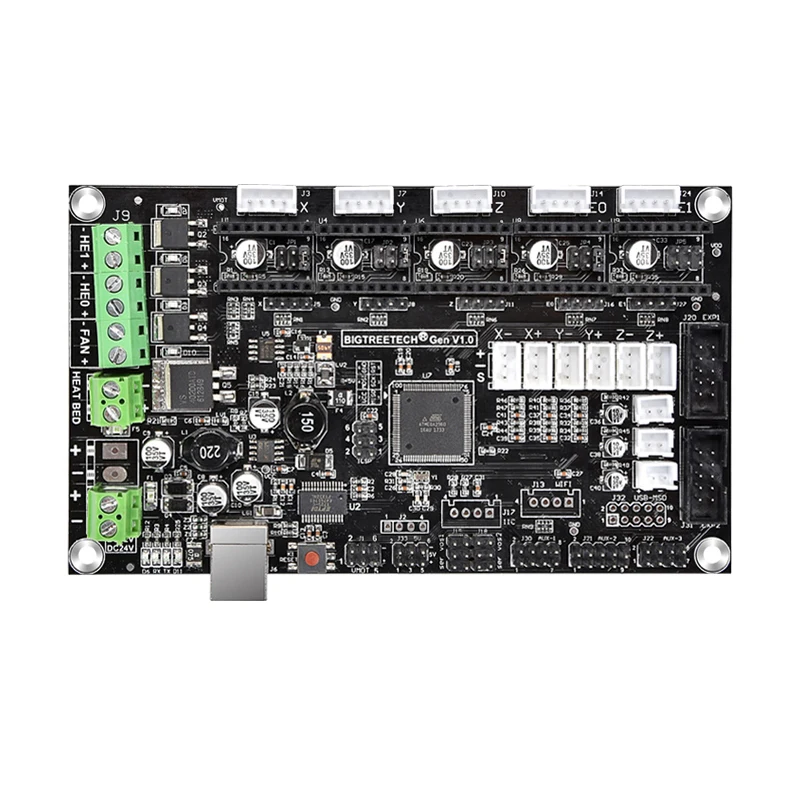

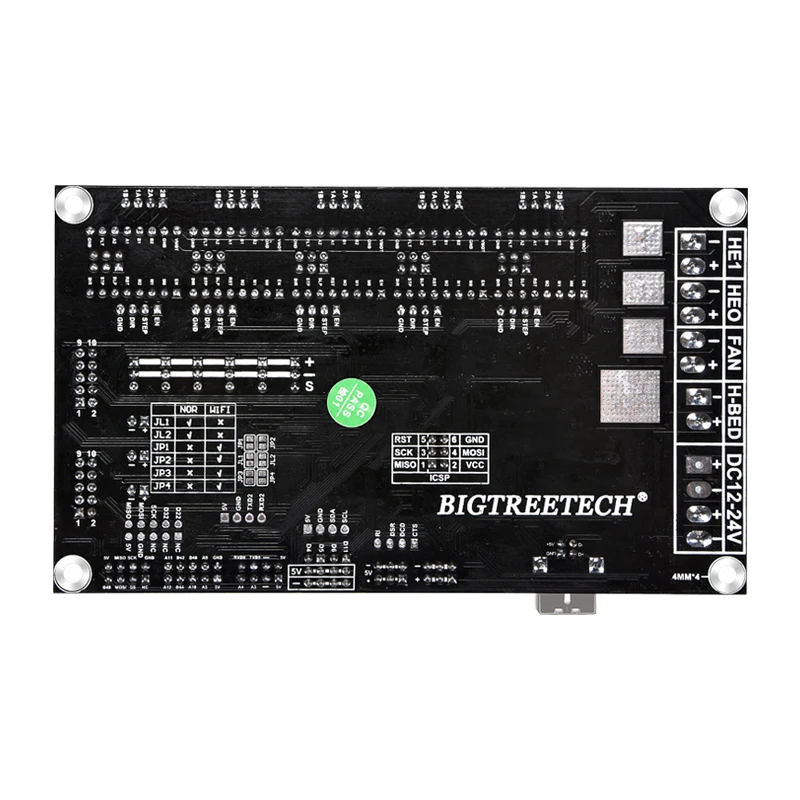

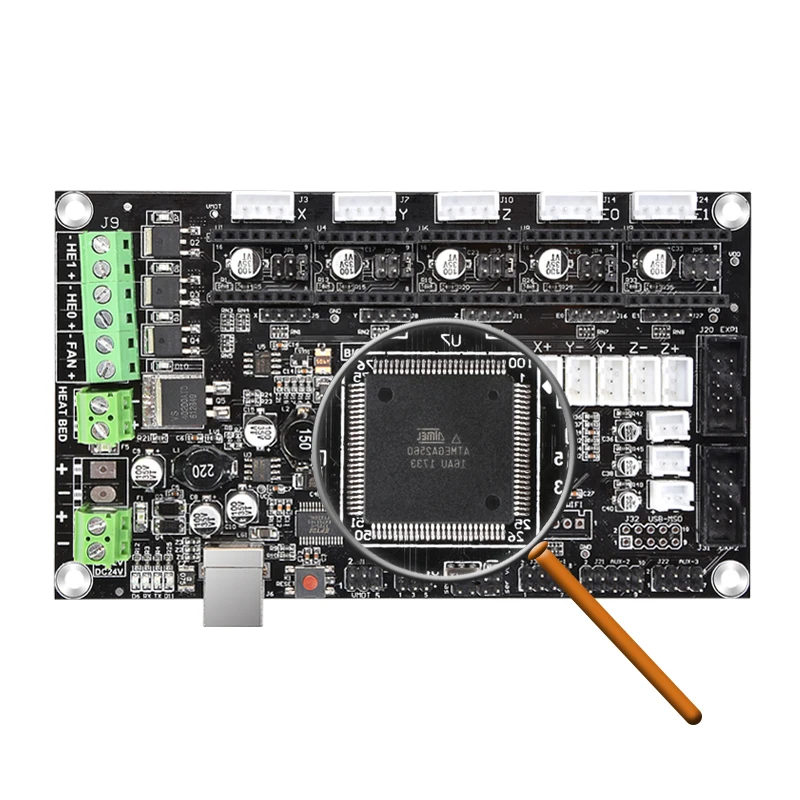

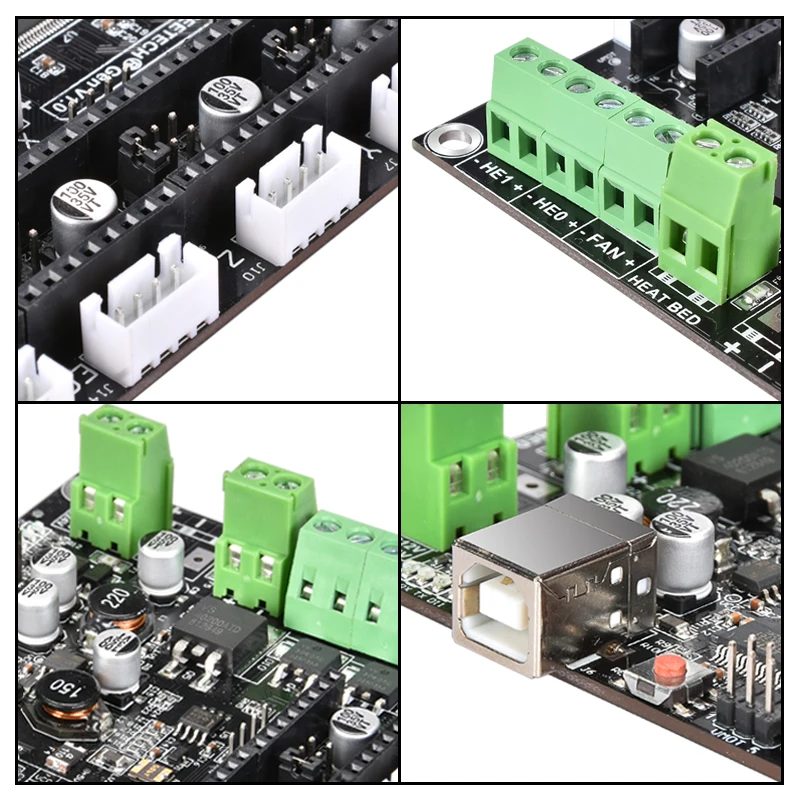

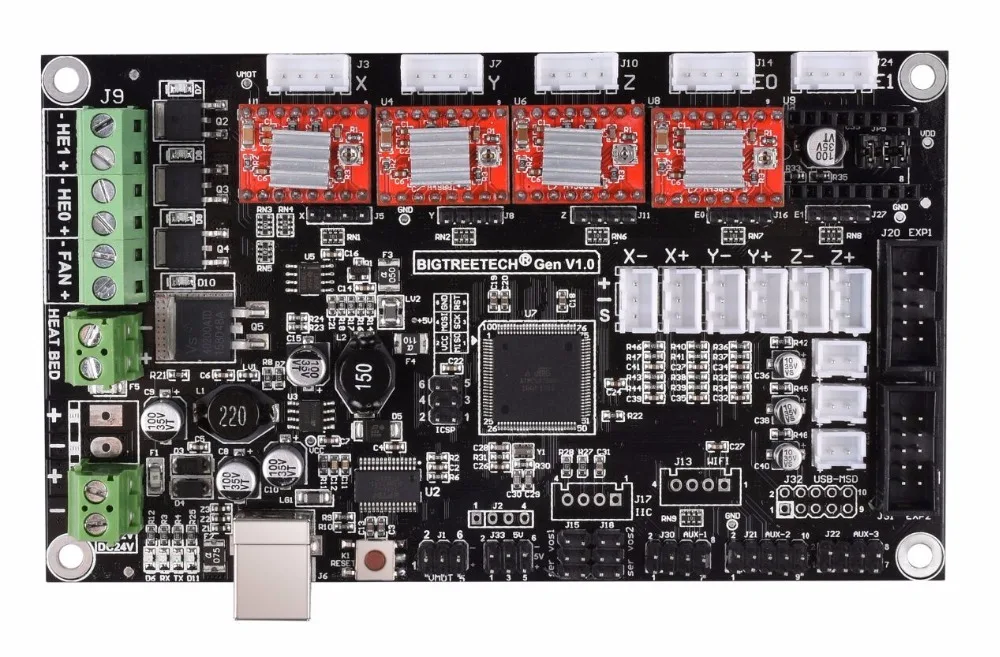

BIGTREETECH GEN V1.0 Особенности: 1. Arduino MEGA совместим Atmega2560 и FT232 процессоры совместимы со всеми пандусы класса прошивки 2. прошивку можно использовать один и тот же конфигурации ramps1.4 3. Легкий дисплей + SD-CARD разъем, compatible apdiscount smartконтроллер совместимый штырь на плате 4. Легко подключиться mks-tft на AUX-1 5. Все дополнительные штифт сломан из одной и той же как ramps1.4 (AUX-1, AUX-2, AUX-3, Servos1) 3x температурные разъемы ADC для термисторов До 5 драйвер двигателя с легкой микрошаговый установкой (микропереключатели) 4x PWM способными Мощность mosfet выходы с ограничитель для основной Мощность. для мужчин и женщин (кровать, Extruder0, Extruder1, вентиляторы) 4 слоя PCB, оптимизирует тепловыделение. 3*5 в выход, 3*12 в выходной интерфейс. 6x концевые Стопорные разъемы с блоком питания Xmin/Xmax/Ymin/Ymax/Zmin/Zmax Восстанавливаемый предохранитель для защиты от короткого замыкания.

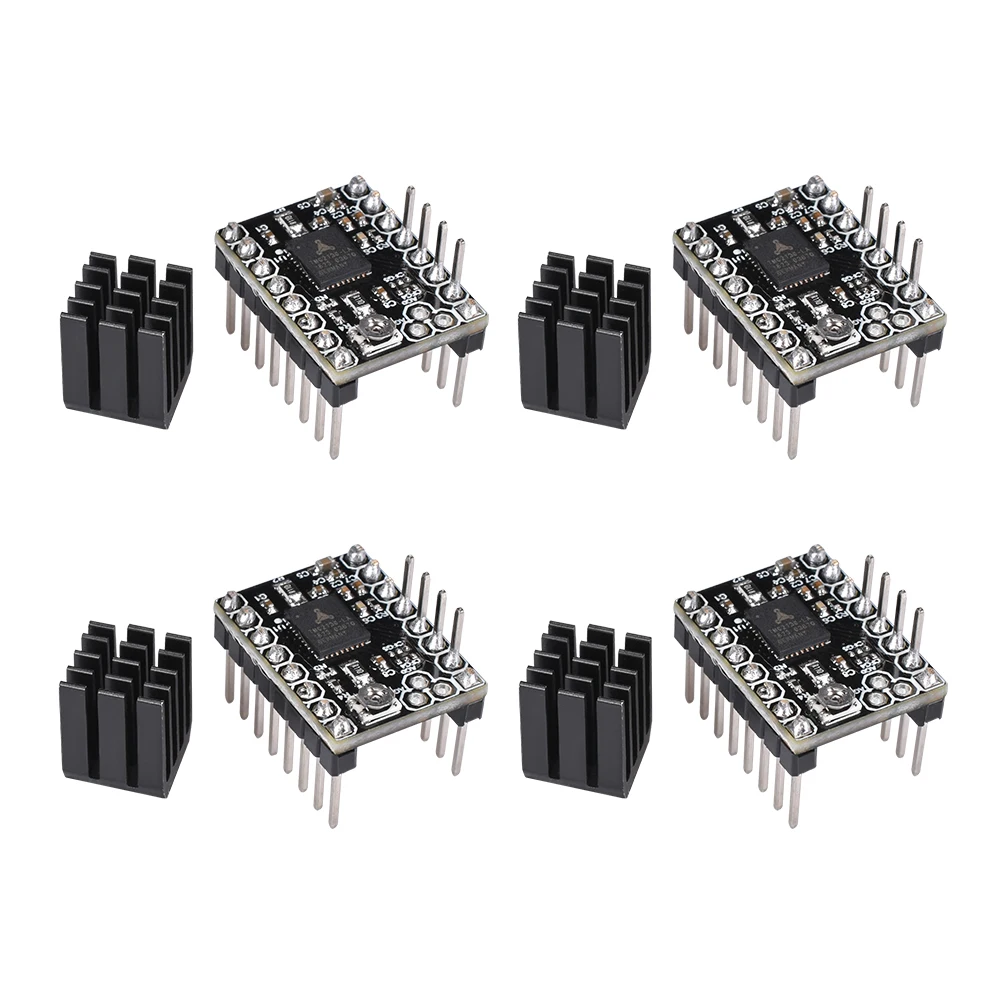

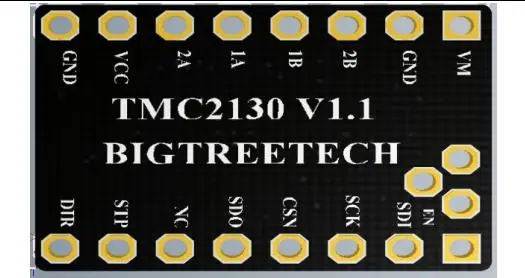

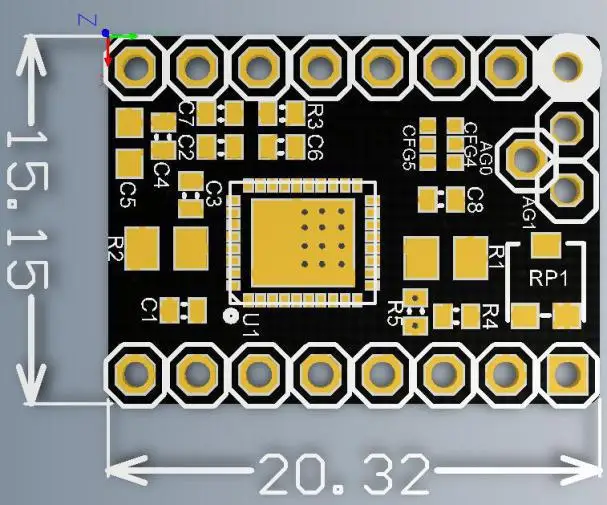

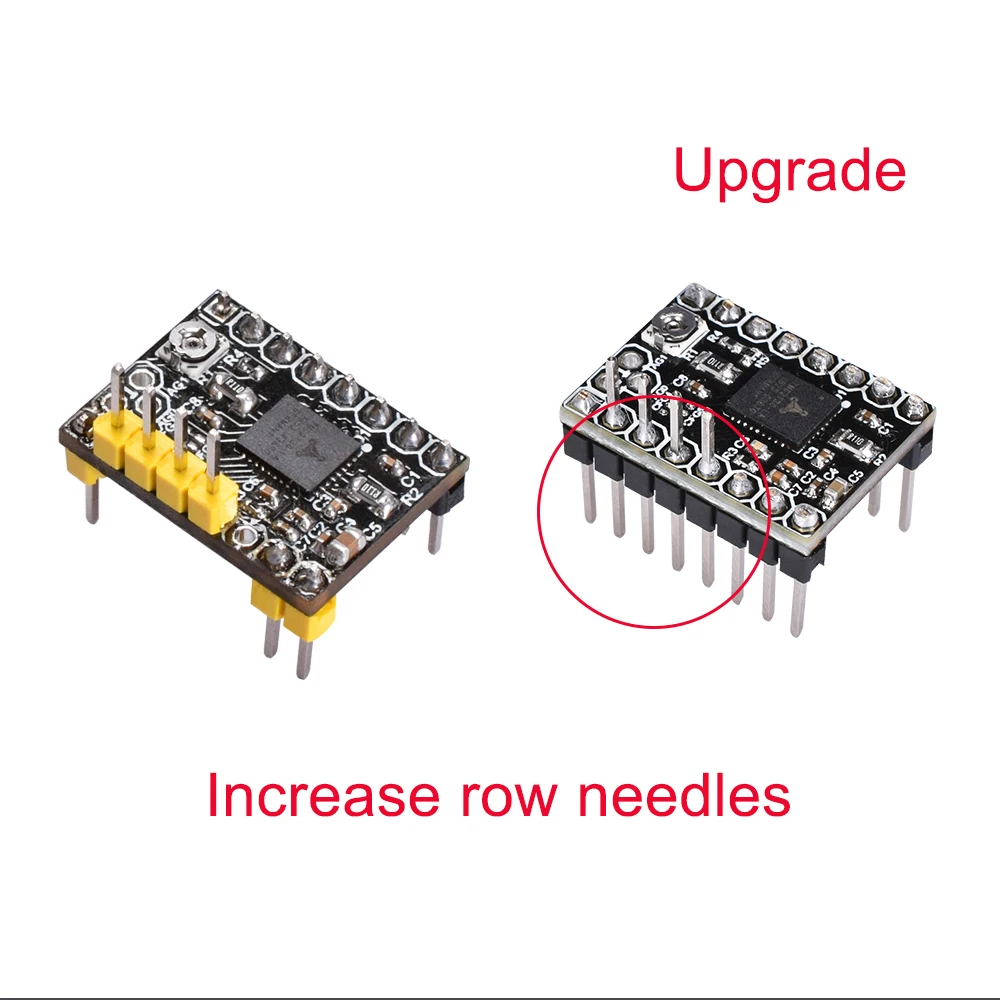

TMC2130 V1.1 SPI

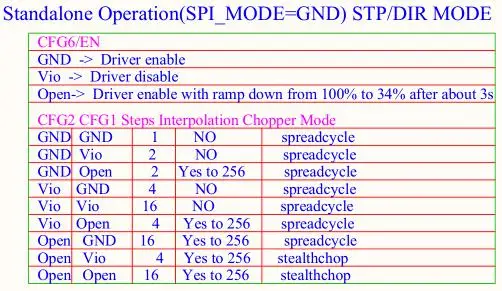

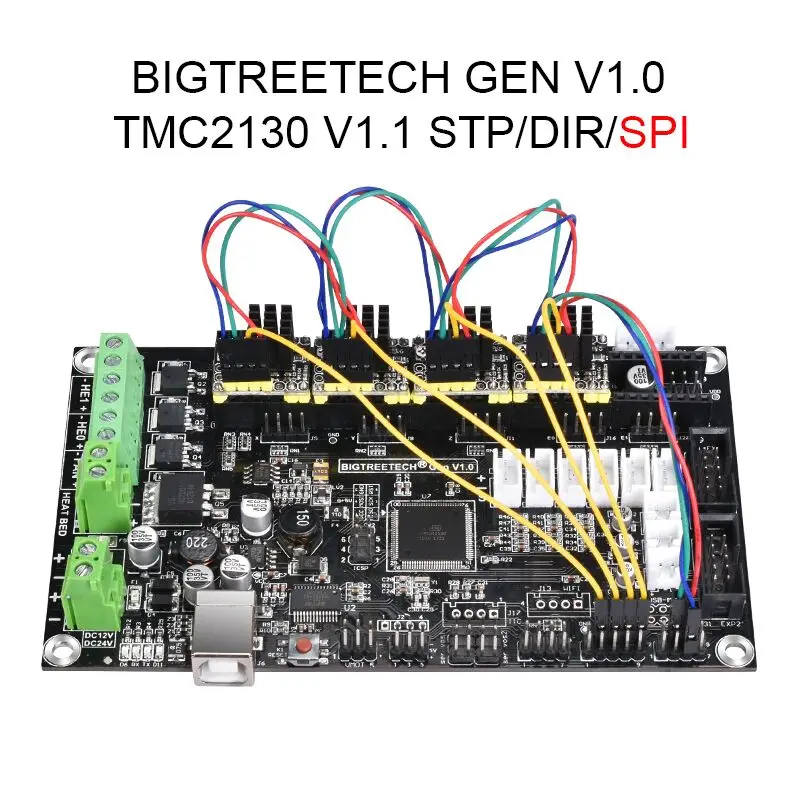

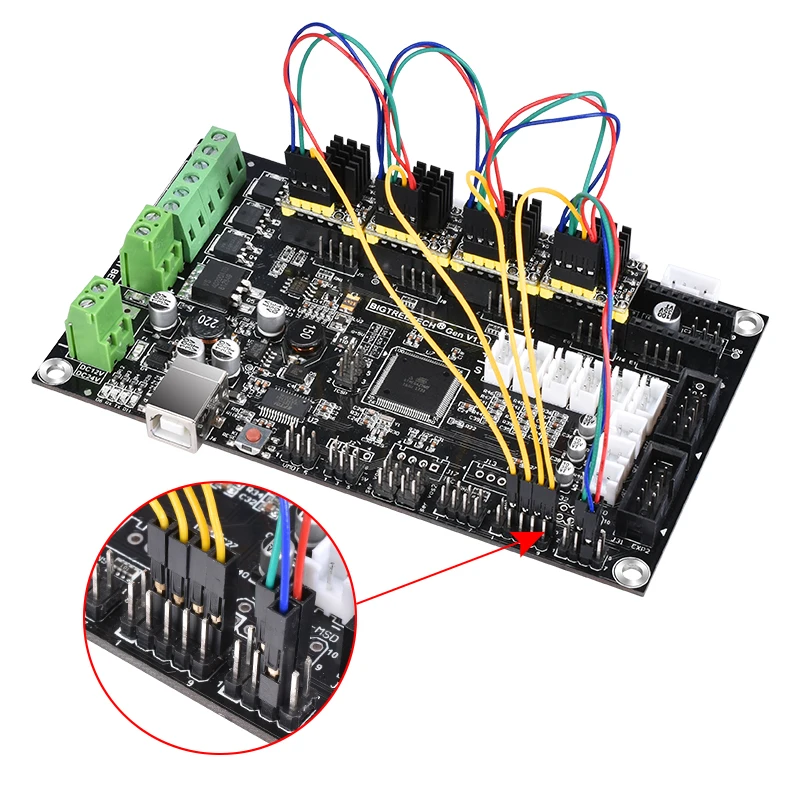

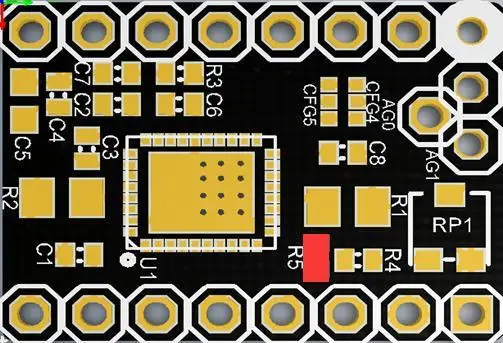

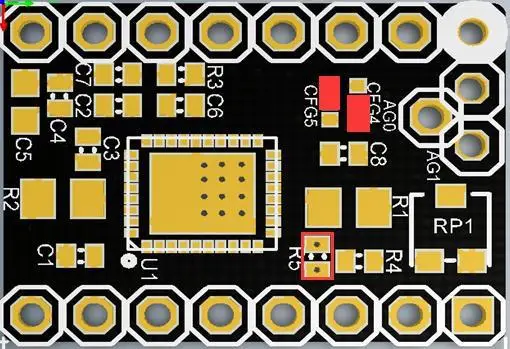

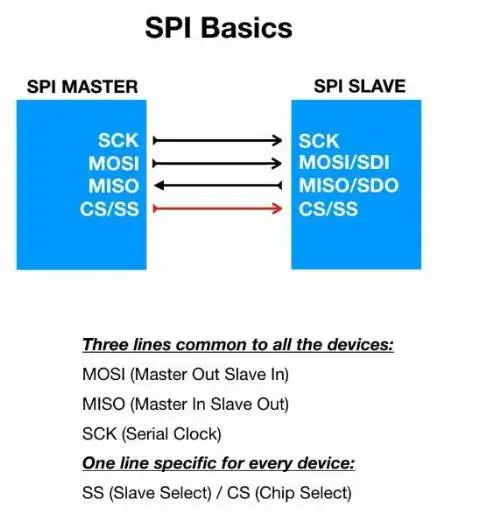

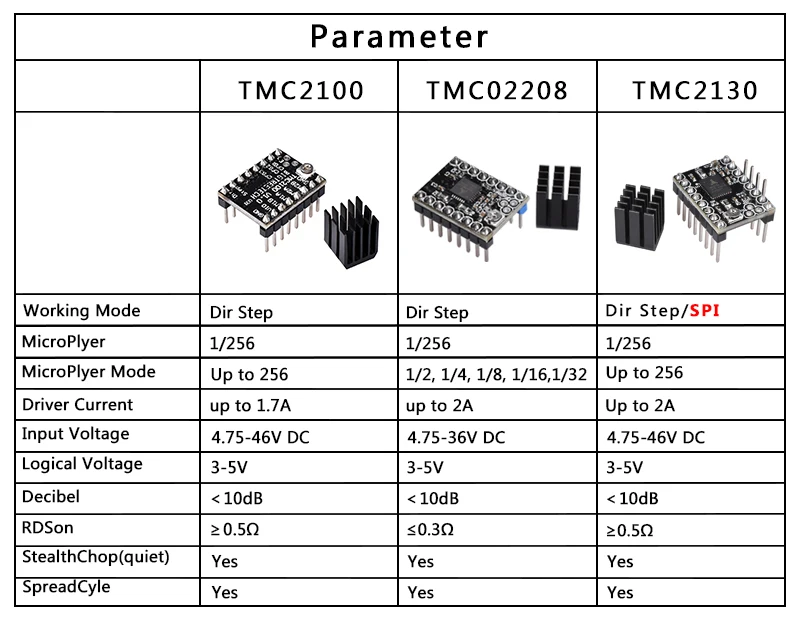

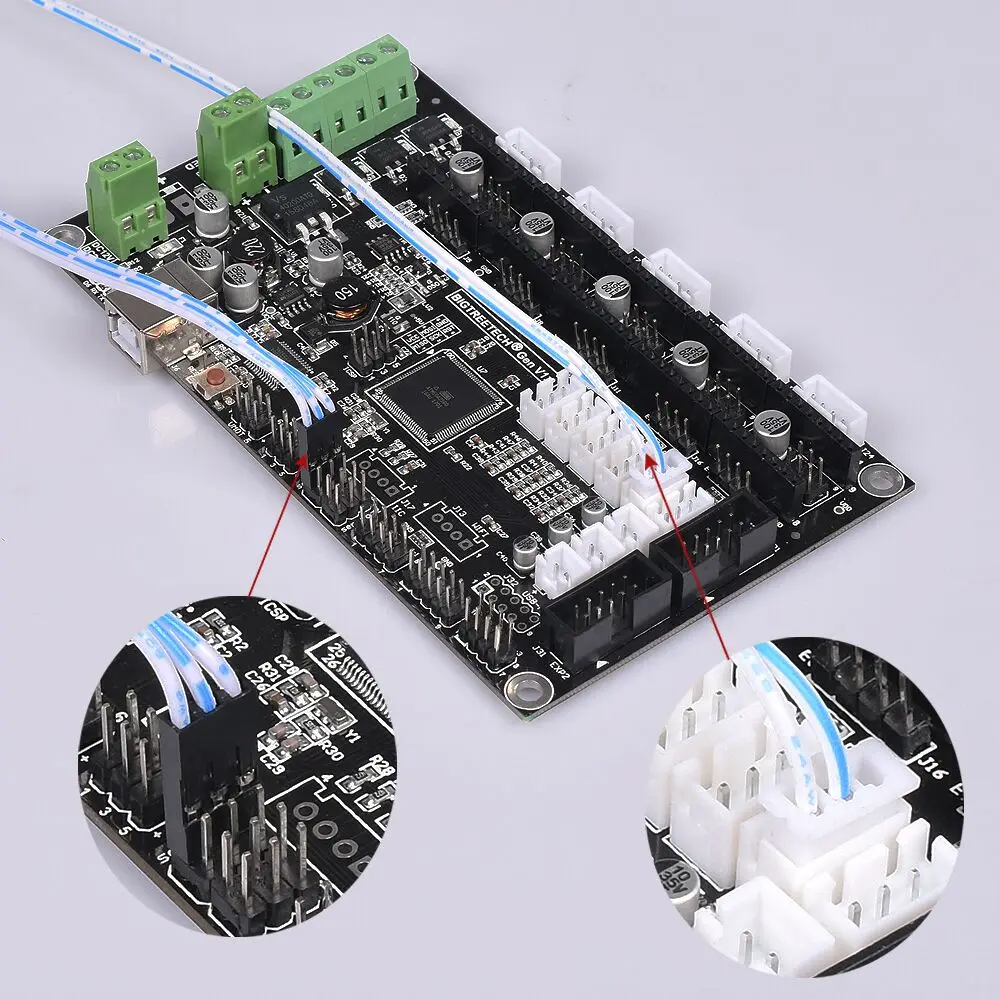

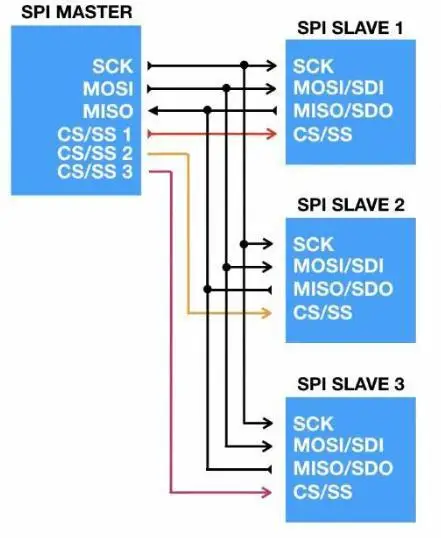

1. Введение TMC2130-V1.1-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую более старые драйверы не могут выбрать использовать режим работы SPI. SPI Рабочий режим TMC2130-v1.1 может непосредственно выбирать ток драйвера, подотдел драйвера и другие параметры через прошивку, что делает эти параметры более точными. С помощью sequexternal секвенсоры, Это может значительно уменьшить нагрузку чипа и эффективно избежать проблем, таких как отклонение хода, шаг losting и неисправность, вызванные перегрузкой чипа. 2. размерные параметры: Этот модуль аналогичен TMC2100, который будет генерировать много тепловой энергии, когда он работает. Следовательно,Теплоотвод и тепловыделениеВентилятор должен быть добавлен, чтобы охладить его во время использования, что уменьшает появление шагов losting и отклонение хода) 3. режим работы STP/DIR (1) сопротивление сварки в положении R5, чтобы сделать драйвер STP/DIR рабочий режим; (2) выбор режима работы: SDI (CFG1), SCK (CFG2) 4. Инструкции по проводке режима работы SPI: Перед проводкой необходимо выбрать режим работы модуля драйвера для аппаратной работы: (1) сварного шваCFG4ИCFG5Как показано в красной области (например, CFG4-GND, CFG5-VCC); (режим электронного цикла может использоваться только при правильной сварке) (2) Снимите сопротивление наR5Положение таким образом, что драйвер находится в режиме работы SPI. Схема проводки показана следующим образом: Найдите AUX-3 порт расширения на плате и подключите к указанному контакту: Примечание: 1. При выборе режима работы SPI, пожалуйста, используйте паяльник тщательно, чтобы предотвратить скальдинг рук. Когда вы закончили обработку, вы должны внимательно следить, есть ли в модуле остаточный оловянный остаток. Вы должны очистить его, чтобы предотвратить его от причинения модуля короткого замыкания и сгорания. 2. При подключении, пожалуйста, обратите внимание на последовательность линии и порт IO. Неправильное соединение напрямую побудит водителя не работать. Пожалуйста, внимательно Подключите к вышеуказанному чертежу. 3. когда вы вставляете драйвер в материнскую плату, вы должны быть внимательны, чтобы увидеть направление драйвера четко. И не следует вставлять драйвер назад, чтобы предотвратить сжигание привода. 4. драйвер должен сделать хорошую работу тепловыделения перед работой (теплоотвод + охлаждающий вентилятор), чтобы предотвратить работу водителя аномально. 1. Только BIGTREETECH GEN V1.0 * 1 2. BIGTREETECH GEN V1.0 * 1 + TMC2130 SPI * 4 + USB кабель 3. BIGTREETECH GEN V1.0 * 1 + A4988 * 5 4. BIGTREETECH GEN V1.0 * 1 + DRV8825 * 5 5. BIGTREETECH GEN V1.0 * 1 + TMC2100 * 5 6. BIGTREETECH GEN V1.0 * 1 + TMC2208 * 5 С A4988: С DRV8825: С TMC2100: Подключение с сенсорным экраном TFT 3,5 Соединение с BLTouch
