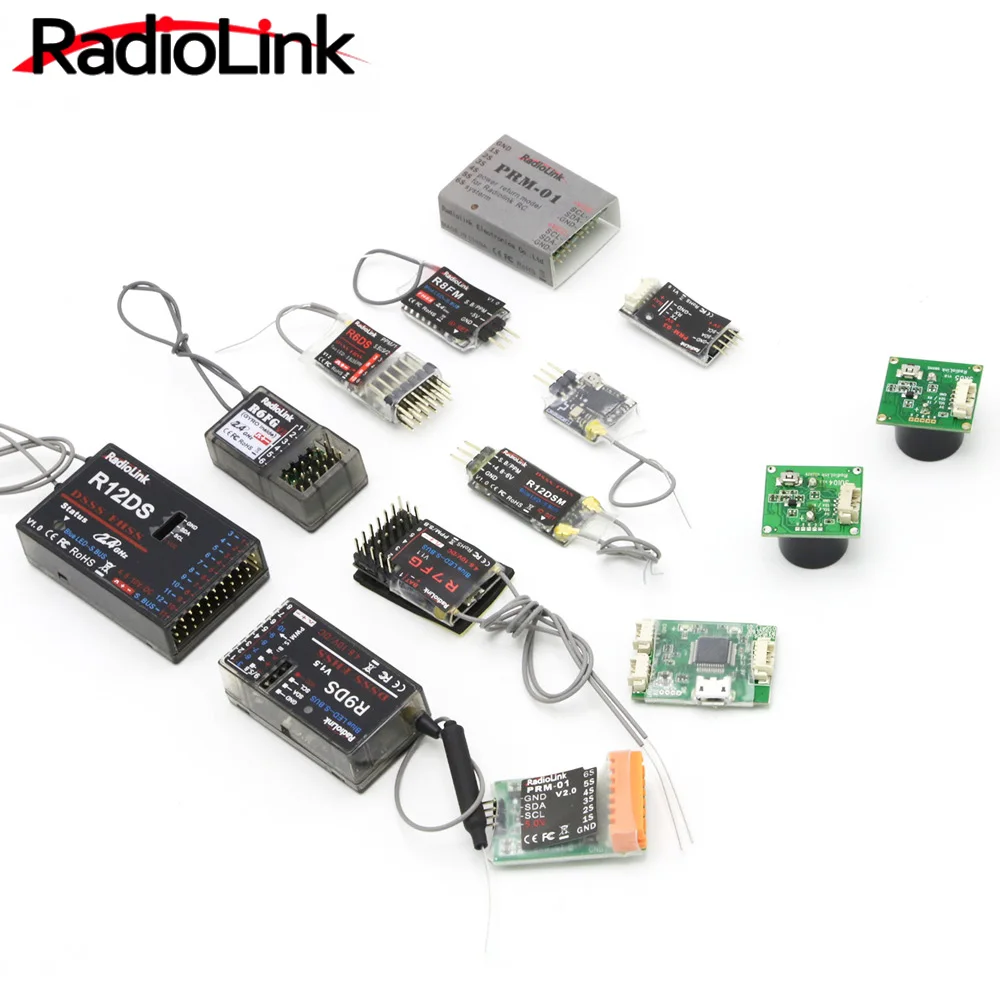

Радиоуправляемый приемник Radiolink R12DSM R12DS R9DS R8FM R6DSM R6DS R6FG R7FG 2 4G сигнал для

Радиоуправляемый приемник Radiolink R12DSM R12DS R9DS R8FM R6DSM R6DS R6FG R7FG 2 4G сигнал для

R9DS:

DSSS & FHSS техника, супер анти-помехи и стабильность
RX напряжение и сила сигнала Телеметрия, расширительный датчик для EP, температуры, RPM, GPS и т. Д.
S. BUS. CH9 предназначен для S. BUS
Для всех 9 каналов требуется 3 мс для параллельного ответа
Секционная точность 4096, стабильный сервопривод, без тряски руля
HV вход до 10 в
Мини-дизайн для удобной сборки и эксплуатации

Характеристики:
Бренд: RadioLink
Модель: R9DS
Канал: 9 каналов, CH9 для S. BUS
Максимальное входное напряжение: 10 в
Ток: 38-45 мА (Входное напряжение: 5 В)
Секционная прецизионная 4096
Размер изделия: 41*23*14 мм
Вес изделия: 10,7 г

R12DS:

• С функцией двусторонней связи
• Может возвратить данные о полете
• Высокая чувствительность, расстояние до 1,1 км
• Технология DSSS spread spectrum, высокая надежность
• 12 каналов
• И затем предоставить дополнительный порт поставки (B/C)
• Рабочее напряжение: 4,6 В-16 В (приемник только от имени допустимого диапазона, не означает, что другой подключенный к устройству приемника может работать при высоком напряжении)
• Вес только: 15,7 г

R12DSM:

1. Вес всего 1 г
2. Радиоприёмник R6DSM, 2,4G 12 каналов
3. DSSS и FHSS спектральная Рабочая синхронность
4. Поддержка сигнала SBUS и PPM, используется для передатчиков Radiolink AT9, AT9S,AT10 и AT10II-лучший выбор для гоночных дронов.

R8FM:

Радиолинк R8FM, 2,4G 8 каналов приемник, 2,5 г Вес, S-BUS и PPM Поддержка сигнала, использовать для радиочернильного передатчика T8FB, является лучшим выбором для гоночных дронов.

Два режима работы сигнала:
Синий/фиолетовый светодиод, S-BUS сигнал, 8 каналов полностью.
Красный светодиод всегда, сигнал PPM, 8 каналов полностью.

S-BUS и изменение сигнала PPM:
Быстрое нажатие переключателя ID SET два раза в течение 1 секунды, сигнал изменяется от S-BUS до PPM.
Красный светодиод указывает на PPM и синий/фиолетовый указывает на S-BUS.

Как подобрать код с передатчиком:
1. Поместите передатчик и приемник близко друг к другу в пределах 1 метра.
2. Включите передатчик, затем включите R8FM.
3. Подключите CH3 R8FM к ESC.
4. на R8FM есть черная кнопка isa, дважды за две секунды нажимайте кнопку привязки и отпустите, индикатор Приемника начнет мигать, после примерно мигания 8 раз, сопоставьте успех кода, затем сигнал приемника всегда включается!

Спецификация:
1) каналы: 8 каналов
2) Рабочее напряжение: 4,8-6 в
3) Рабочий ток: 30 мА (Входное напряжение: 5 В)
4) Размер: 16,0*21,5*1,0 мм
5) Вес: 2,5 г
6) Точность 2048 секций, 0.5us на секцию, сервопривод против встряхивания руля.
7) Расстояние управления: около 300 м земли и 600 м воздуха, фактически Контроль расстояния зависит от окружающей среды.

Установка антенны приемника:
1. Антенна должна быть как можно более прямой. В противном случае это уменьшит Эффективный диапазон.
2. Большие модели самолетов могут иметь некоторые металлические детали, препятствующие сигналу; в этом случае антенны должны быть закреплены на обеих сторонах модели. Тогда наилучшее условие радиочастотного сигнала получено при любом полете.
3. Антенны должны храниться вдали от проводящих материалов, таких как металл и углерод при leasta halfinch. Антенны coaxialpartofthe не требуют применения, но не сгибайте их в небольшом радиусе.
4. Держите антенны подальше от двигателя, ESC и других источников шума как можно больше.
5. Нажмите и удерживайте простую ссылку (ID SET) на одну секунду, теперь приемник начинает работать.
6. После того, как все вышеуказанные шаги завершатся, светодиодный индикатор будет поворачиваться и держать в красном цвете.
7. Приемник может быть упакован губкой или пеной для шокирующей защиты, когда он установлен на модель.

После того, как все вышеуказанные шаги завершены, выключите передатчик, а затем включите его, теперь программа функционирует, чтобы заверить его под контролем передатчика с правильным подключением

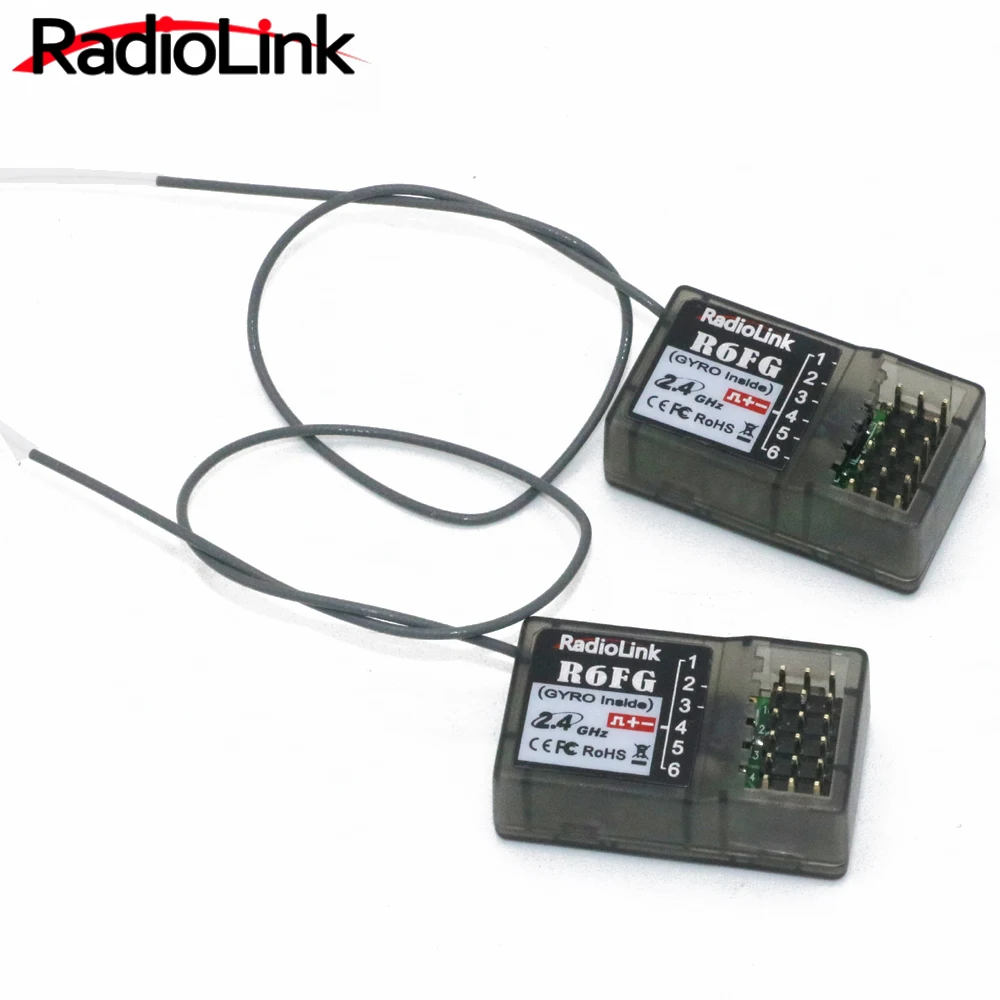

R6FG:

1. Размер: 213*117*115,5 мм
2. Количество каналов: 6 каналов
3. Применение модели: автомобиль, лодка
4. Кодирование: FHSS 16-канальный псевдо-случайный Частотный прыжок
5. Емкость хранения: 10 наборов данных модели
6. Длина антенны: 106 мм
7. Параметры экрана: 128*64 Разрешение ЖК-подсветка
8. Мощность: 6-18 в постоянного тока (1.5A * 4) или 2 S-4 S литиевая батарея
9. Мощность RF: менее 10 дБм
10. Частота: 2,4 ГГц ISM band
11. Разрешение данных: 4096 уровень

PRM-01:

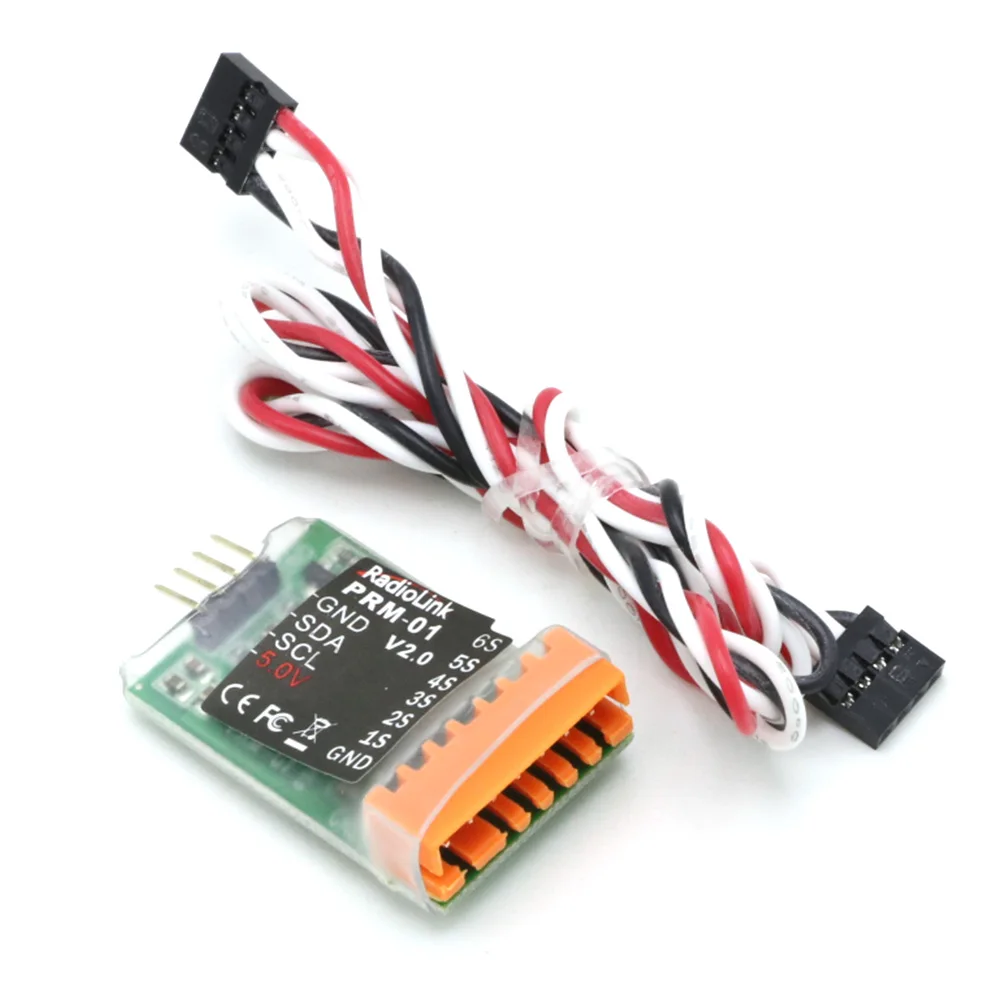

Телеметрический датчик напряжения батареи: PRM-01
Этот датчик телеметрии для EXT напряжения, применим к AT10 и AT9.
Функция: информация о напряжении и сигнал тревоги при низком напряжении в соответствии с той же функцией BB.
Размер: 4*2,7*1,3 см
Вес: 11 г (включая разъем)

PRM-03:

Модуль телеметрии OSD передает данные от контроллера полета и показывает данные скорости, подъема, THRO, VOLT, LATI, LONG, ALT, GPS, RSSI, MODE, YAW, ROLL, PITC, DIST на экране дисплея AT9, AT9S, AT10 или AT10II.
1. Введение:

(1). Размер: 27*13 мм
(2). Вес: 6 г (включая провода)
(3). До сих пор телеметрический модуль OSD PRM-03 совместим с контроллером полета PIX и APM.
(4). Поддержка приемников RadioLink R9D, R9DS, R10D, R10DII, R10DS и R12DS.
(5). PRM-03 телеметрическая скорость, подъем, дроссельная заслонка, напряжение, долгота, широта, высота, GPS, RSSI, режим полета, рыхление, рулон, PITC, расстояние.
(6). PRM-03 совместим с батареей 1-12 ячеек (3,7 ~ 50,4 в).

Обратите внимание: старая версия AT9 и AT10 должны обновлять прошивку, если используется PRM-03 для телеметрии OSD информации. Обновление прошивки AT9 до V1.2.6 (OSD) или обновление прошивки AT10 до V1.0.6 (OSD).

2. Подключение:

(1) Подключите один конец модуля телеметрии PRM-03 к R9D/R9DS/R10D/R10DII/R10DS/R12DS и другой конец к батарее, если вам просто нужно обратное напряжение батареи. Такая же функция, как и RadioLink PRM-01, если вы подключитесь таким образом.
(2) Если вы хотите, чтобы обратная связь скорость, подъем, дроссельная заслонка, напряжение, долгота, широта, высота, GPS, RSSI, режим полета, YAW, ROLL, PITC, информация о расстоянии, Подключите один конец модуля телеметрии OSD PRM-03 к R9D/R9DS/R10D/R10DII/R10DS/R12DS и другой конец к порту TELEM PIX или APM.

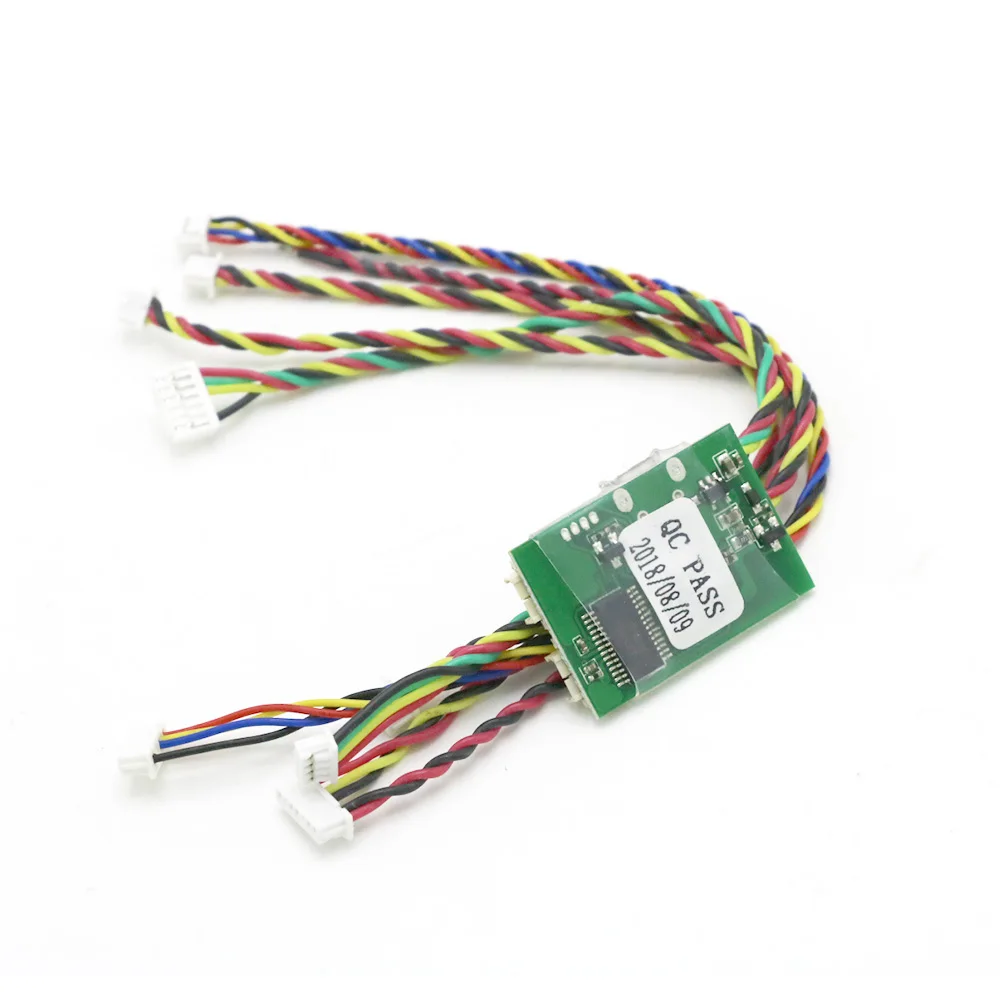

Это модуль наложения видео osd, который соединяет сигнал OSD и видеосигнал камеры.
Он совместим с мини-контроллером полета Pix/Pixhawk, чтобы получить данные полета.
Кроме того, он имеет usb-порт для подключения компьютера, а затем может конфигурироваться через приложение RadioLinker OSD_Tool

Спецификация:
Название товара: Мини OSD модуль для мини PIX/Pixhawk Полетный контроллер

Как настроить
1. Подключите этот мини-модуль OSD к компьютеру через usb-кабель Andriod.
2. Откройте приложение конфигурации "RadioLinker OSD_Tool"
3. Найдите «OSD_Config» из файла, а затем дважды нажмите, чтобы войти в «MinimOSD_2.4.1.5»
4. Входит в страницу конфигурации (операция, как показано на рисунке 5 на странице продукта)
Если вы также подключаете другие модули, пожалуйста, найдите правильный порт CMO в качестве следующих шагов.
(A. Откройте «Мой компьютер» B. Получите «Диспетчер устройств»
C. Затем выберите com-порт из «последовательного порта».
D. Наконец, выберите тот же COM на странице конфигурации.)
5. Настройка параметров и сохранение. (На фото 6 показано)
-А. Выберите данные, которые вы хотите получить по левому листу.
-Б. Перетащите мышь, а затем можете перемещать отображаемое положение данных в правую сторону.
-C. После настройки параметра нажмите «файл» и «сохранить OSD файл».
-D. Если вам нужна такая же Настройка, просто найдите «Файл» и «открыть OSD файл», затем он может показать.
6. Изменить язык. (Как показано на последней фотографии)

1. Частота: 2,4 ГГц ISM band (2400 МГц-2483,5 МГц)

2. Канал: 7CH
3. Выход сигнала: PWM и PPM/PWM и SBUS
4. Режим спектра распространения: FHSS 67-канальный псевдо случайная частота прыжка
5. Рабочий ток: 300 мА (база от напряжения питания)

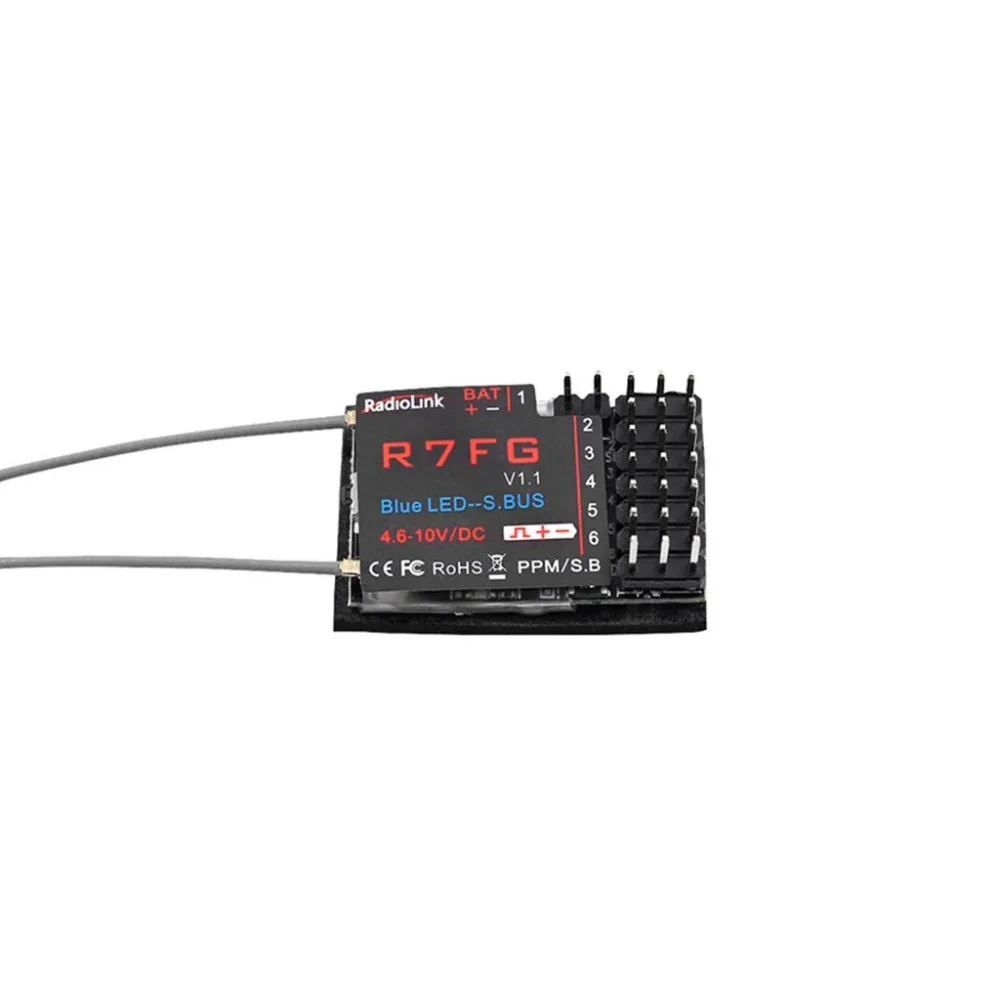

Описание:
Бренд товара: Radiolink

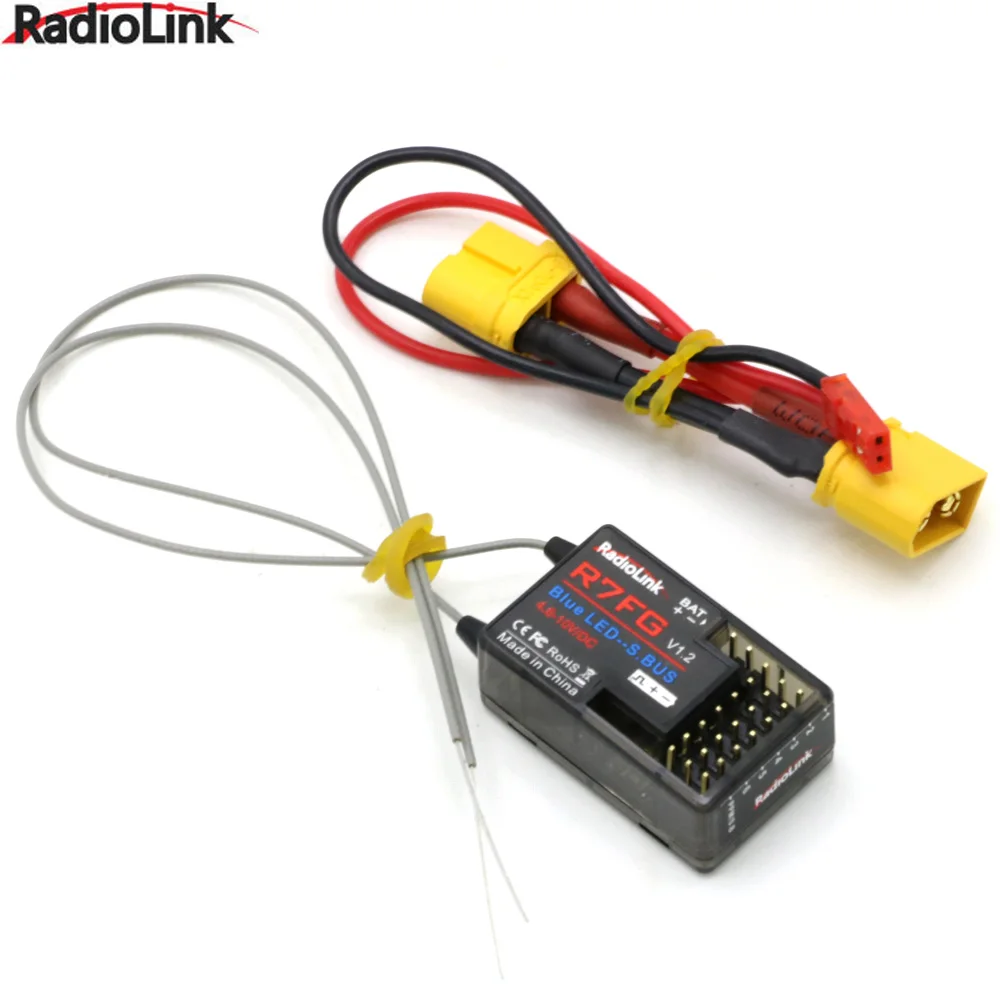

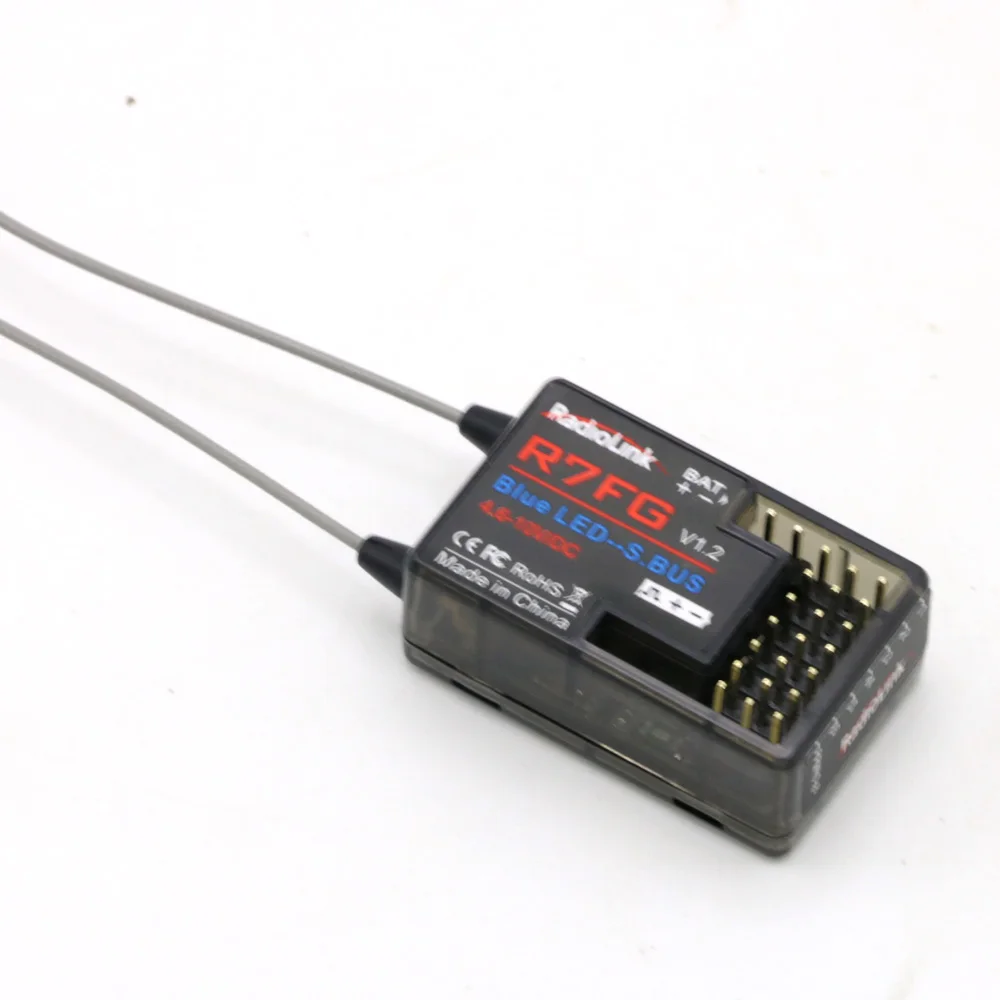

Название товара: приемник R7FG
Материал: АБС-пластик и электронные компоненты
Цвет: черный
Размер изделия: 30*18, 5*11,5 мм
Длина антенны: 200 мм
Вес изделия: около 6 г
Упаковка Weigt: около 8 г

Спецификация:
Частота: 2,4 ГГц ISM band (2400 МГц-2483,5 МГц)
Канал: 7CH
Выход сигнала: PWM и PPM/PWM и SBUS
Применение модели: автомобиль/лодка
Режим спектра распространения: FHSS 67-канальный псевдо случайная Частотная скачка
Диапазон напряжения: 4-10 в
Рабочий ток: 300 мА (база от напряжения питания)
Совместимый передатчик: RC6GS RC4GS T8FB (Примечание: также совместим с RC3S/RC4G, но так как эти два передатчика не имеют usb-порта, последняя прошивка не может быть обновлена, и информация о передаче напряжения и сигналов не может быть отображена на их главном интерфейсе)
Расстояние управления: 600 м на земле
