Гигабитный пассивный 4-портовый PoE инжектор 24 В 802.3Af Power Over Ethernet с адаптером

Гигабитный пассивный 4-портовый PoE инжектор 24 В 802.3Af Power Over Ethernet с адаптером

24V гигабитный пассивный 4 Порты и разъёмы PoE инжектор 802.3Af Мощность Over Ethernet

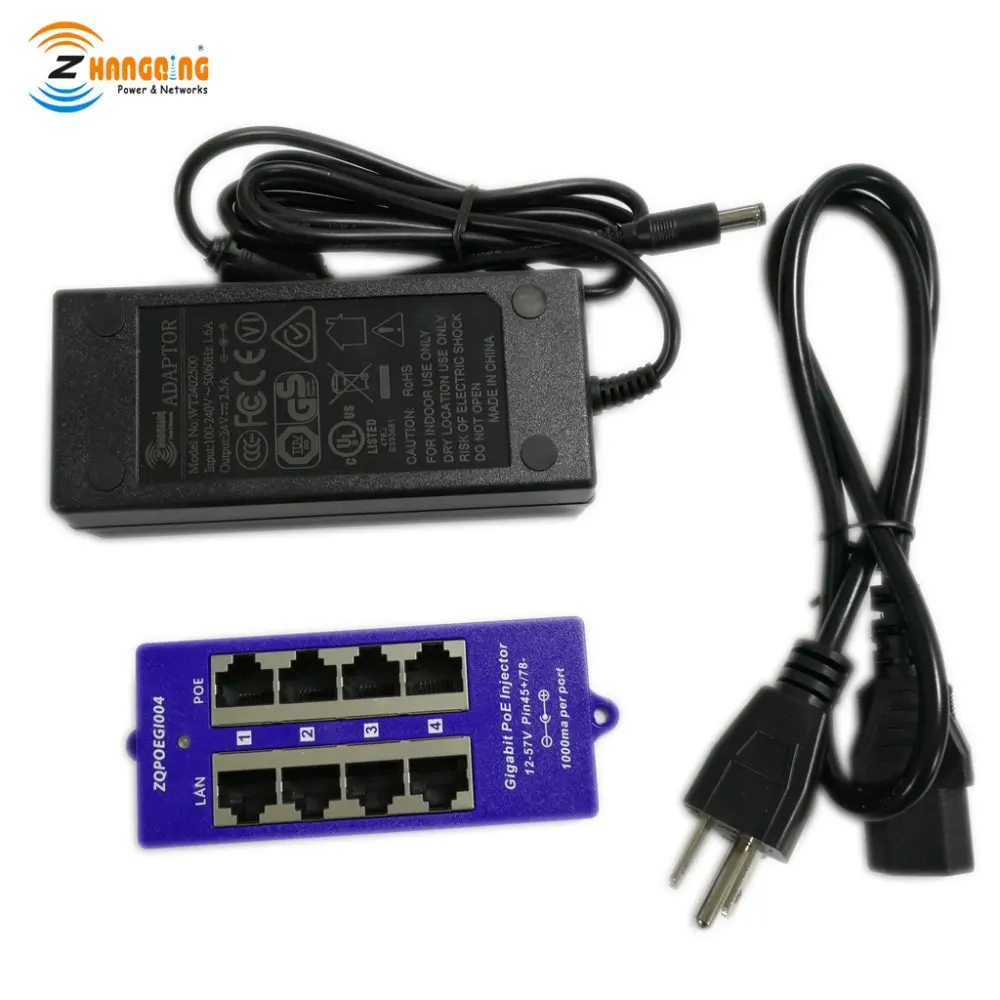

С адаптером питания 24 в 60 Вт для беспроводной сети MikroTik AP

Применение этот пассивный Мощность over Ethernet PoE инжектор для Мощность постоянного тока 24В устройств, таких как Mikrotik и Ubiquiti Пассивный PoE точек доступа Wi-Fi, ubiquiti камеры PoE инжектор принимает питание от источника питания постоянного тока 24 вольт и добавляет такое же напряжение к вашему кабелю передачи Данных Ethernet (Cat5, Cat5e, Cat6) для питания ваших устройств.

Сохранение большого количества на сетевых обновлениях и установках устройств.

Питание через Ethernet обеспечивает питание 328 футов от инжектора PoE, устраняя расходы и хлопот по установке питания переменного тока рядом с вашим устройством питания ed. С помощью этого PoE инжектора Вы можете добавить питание к вашему кабелю передачи данных за небольшую часть стоимости обновления до сетевого коммутатора с поддержкой PoE.

Пассивный PoE означает универсальность.

Пассивный Инжектор PoE всегда обеспечивает такое же напряжение, как и его источник питания. Сопряжение этого инжектора с источником питания постоянного тока 48 вольт для устройств питания с маркировкой «802.3af», или вы можете использовать источник питания 24 вольт с пассивными PoE устройствами 24 вольт, такими как точки доступа от Mikrotik, Ubiquiti, И многое другое.

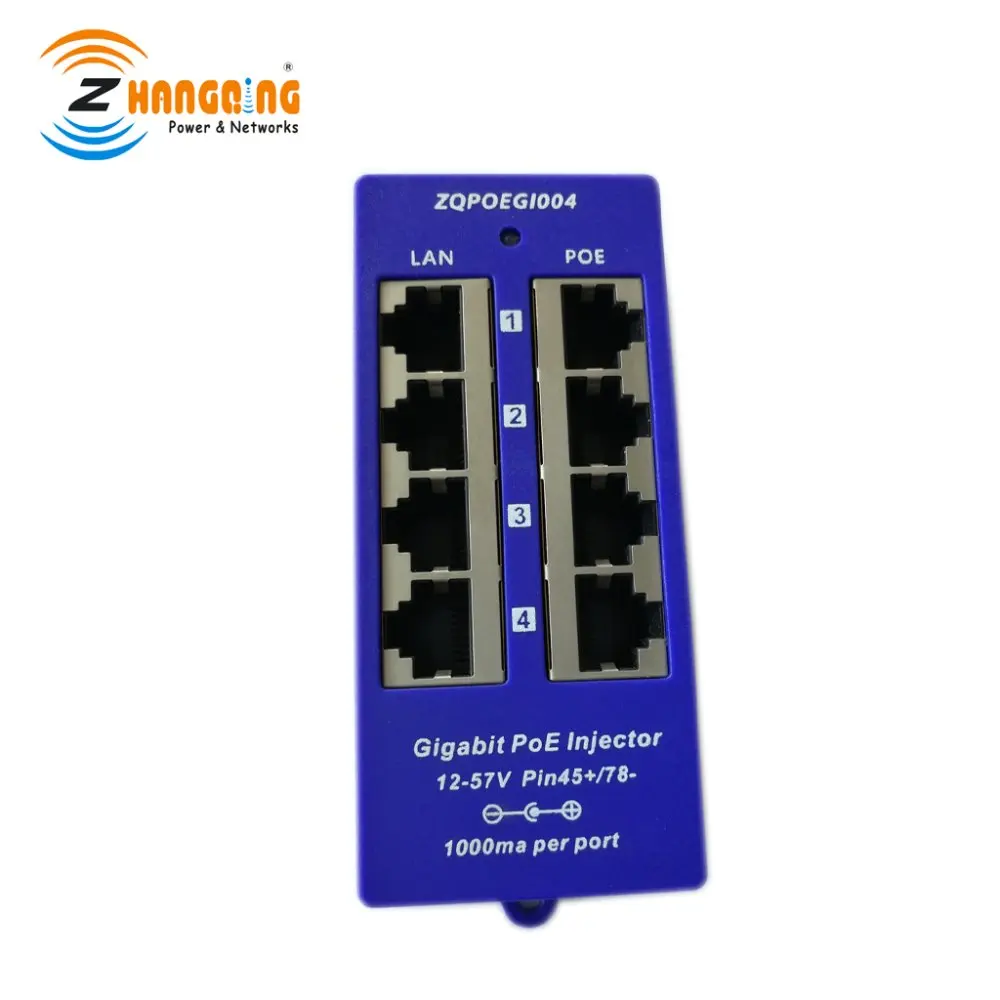

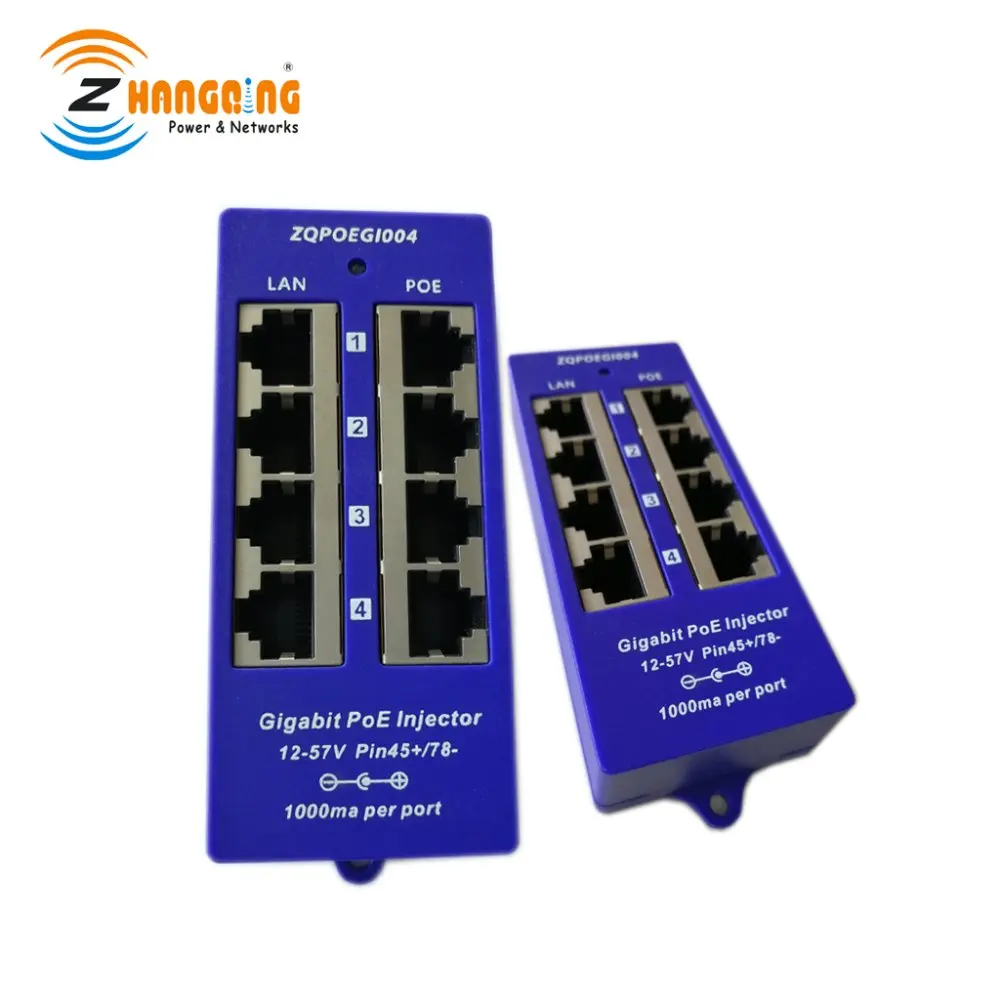

· 4 Порты и разъёмы Gigabit Ethernet инжектор

> 4 экранированные RJ-45 LAN

> 4 экранированных RJ-45 LAN + POE

> Скорость передачи данных 10/100/1000

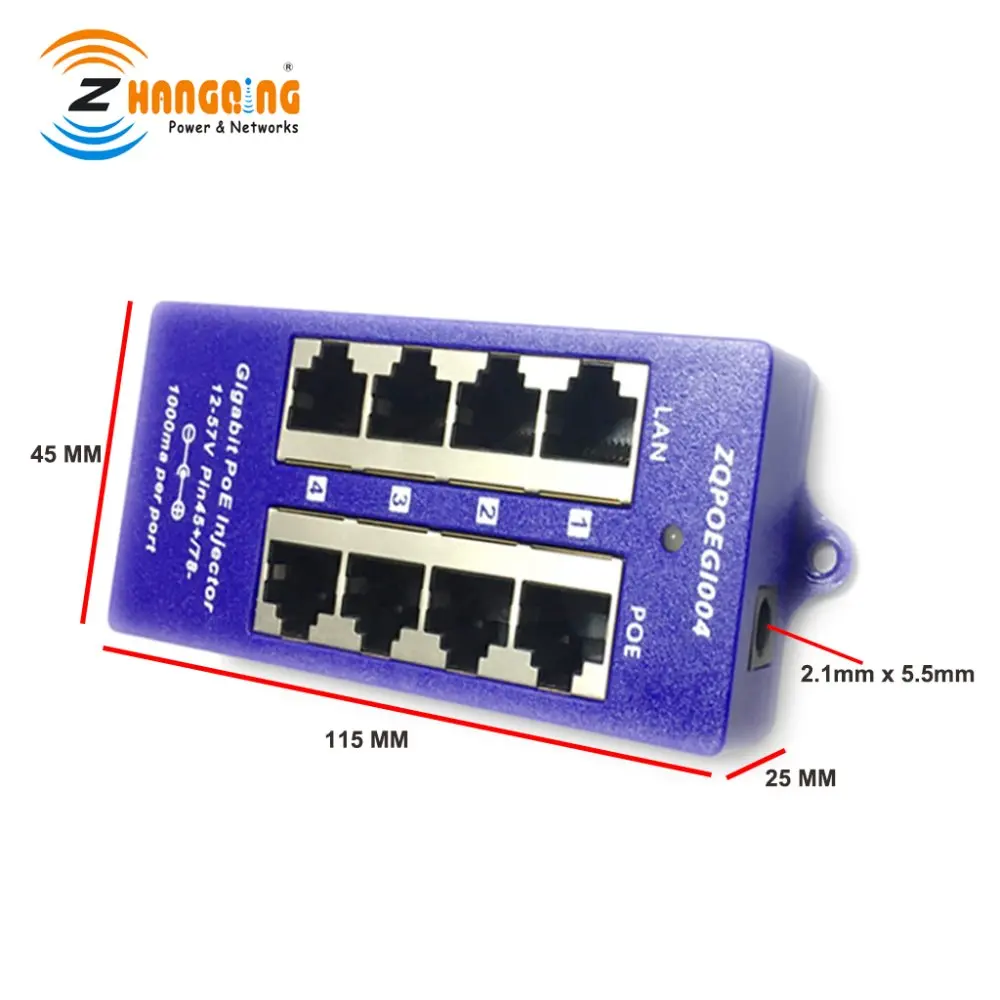

> Размер: 115 мм x 45 мм x 25 мм

> Настенное крепление-Штабелируемый

> 1000 мА автоматический перестраиваемый предохранитель на каждом порту

> Одинаковое напряжение ко всем портам питания распределяется по мере необходимости устройствами

> Используйте с любым Ethernet-переключателем

-PoE или не-PoE переключатели

· Стандартный разъем питания-2,1 мм x 5,5 мм

· Светодиодный индикатор состояния-зеленое Нормальное напряжение

-Красный для обратной полярности

· Рабочая Температура

-От 0 до 65 градусов C

· Режим B операции

-Булавки 7,8 (-)

-Булавки 4,5 (+)

· Питание всегда включено

-Нет автоматического согласования

Мощность Вход

Устройство спец

Режим B-вход постоянного тока

RJ45 шпильки 4,5 + 7,8

В ZQPOEGI004 Пассивный Poe инжектор используется 10/100/1000M Ethernet, LAN Rj45 гнезда находится в форме «переключатель/PC/концентратор» 1/2 & 3/6 & 4/5 & 7/8, передачи данных. Разъем POE Rj45(power + data) предназначен для передачи данных и питания. Pin 1/2 & 3/6 & 4/5 & 7/8 передача данных, Pin 4/5(+) и 7/8(-) для питания. Пассивный PoE состоит из 4 комплектов разъемов Rj45 и одного разъема питания постоянного тока 60 В. Входная мощность требует 90 Вт или более переменного тока в постоянный Преобразователь мощности. В Вход dc Диаметр отверстия составляет 2,1 мм, а другой конец OD id является 5,5 мм.

Общая выходная мощность должна быть ниже максимальной входной мощности AC-DC преобразователя питания. Если нет, необходимо рассмотреть возможность повышения AC-DC преобразователя питания. Формула AC-DC преобразователя питания: 10 Вт в наборе RJ45 (1 комплект = 2 разъема Rj45). Например, 4x10W = 40W для 4-портовой пассивной панели PoE.

1: Включает ли он адаптер переменного/постоянного тока?

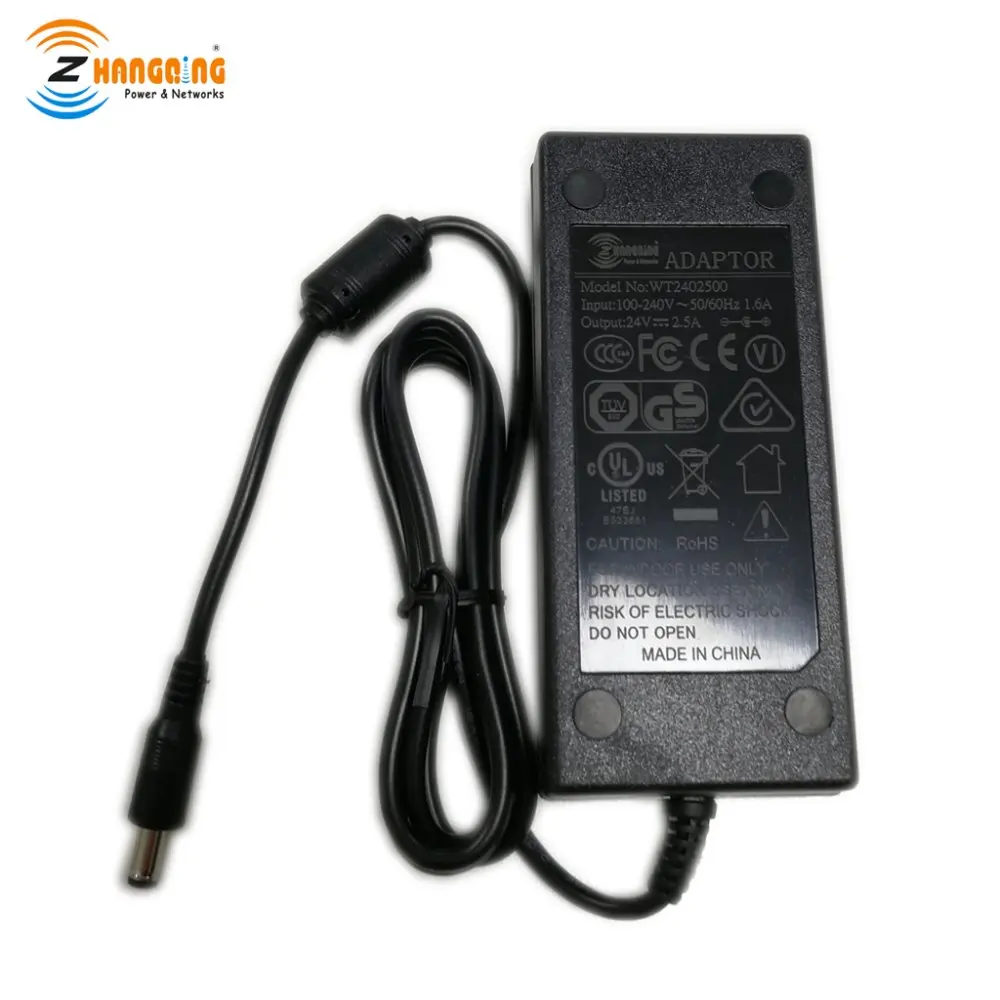

О: Да, да.24 вольт (постоянный ток)2,5 ампер, 60 Ватт, Хорошо для 24 вольт Ubiquiti и Mikrotik продукта

2: каково максимальное расстояние, которое будет вводить мощность?

О: 100 метров или 328 футов.

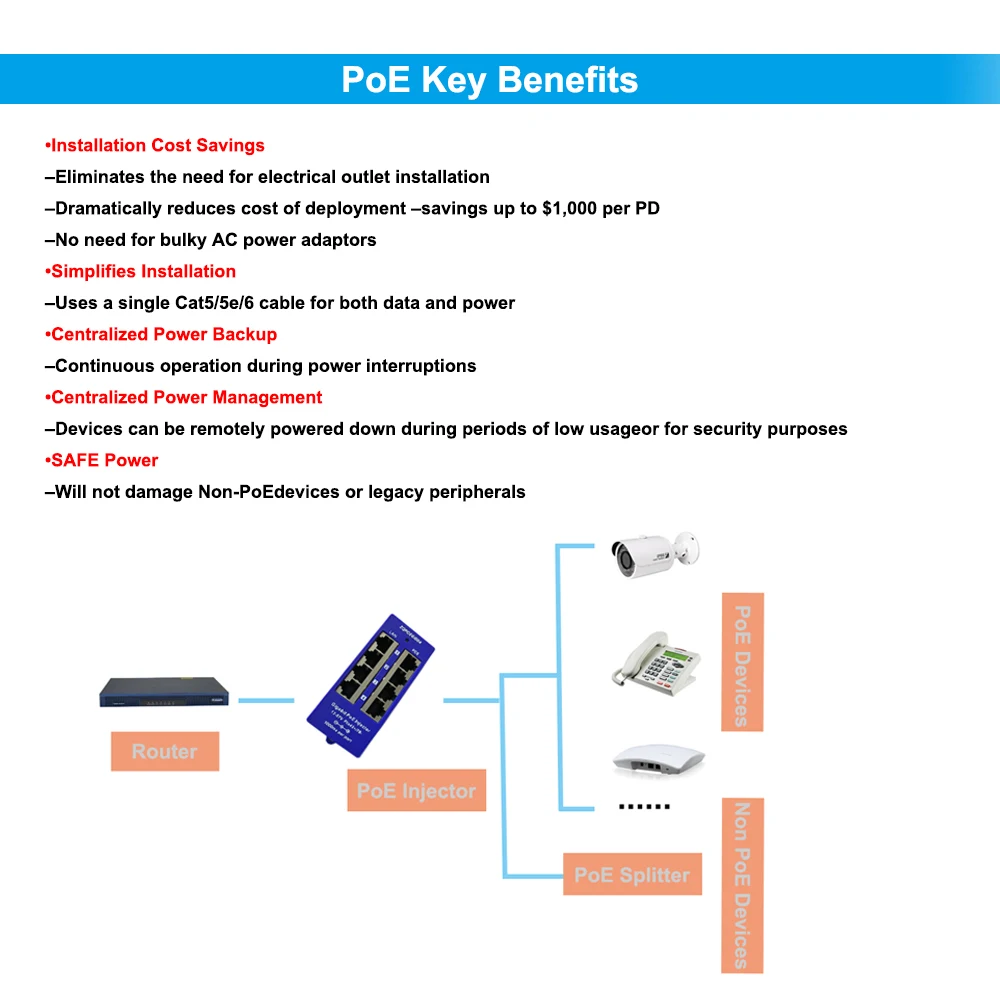

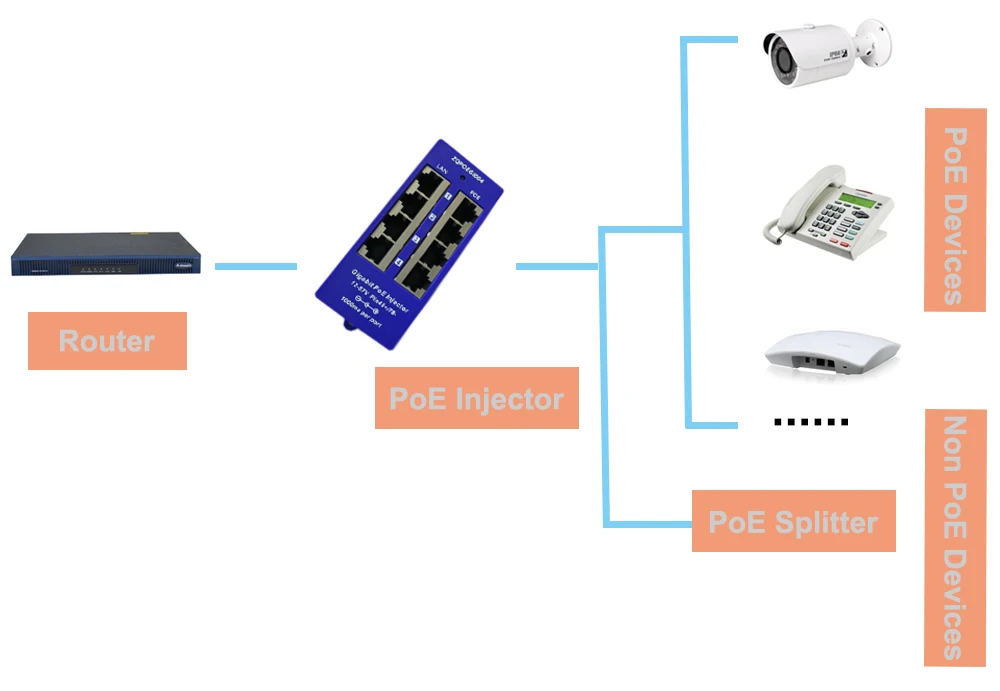

3: Как подключить к NVR? Подключаете ли вы кабель ethernet от ip-камеры к стороне PoE, затем подключаете сторону локальной сети к NVR?

О: перед запуском убедитесь, что ваша ip-камера и NVR совместимы с IEEE 802.3af. Установка должна выглядеть так:

1. Начиная с вашего маршрутизатора, подключите данные к каналу связи NVR.

2. Отправка данных через кабель Cat к каждому из портов LAN на инжекторе POE-8.

3. Используйте источник питания 48 Вольт 60 Вт для питания инжектора.

4. Запуск кабеля Cat от соответствующих портов POE на инжекторе к каждой ip-камере

Если вам нужна дополнительная техническая поддержка, пожалуйста, свяжитесь с нами.
