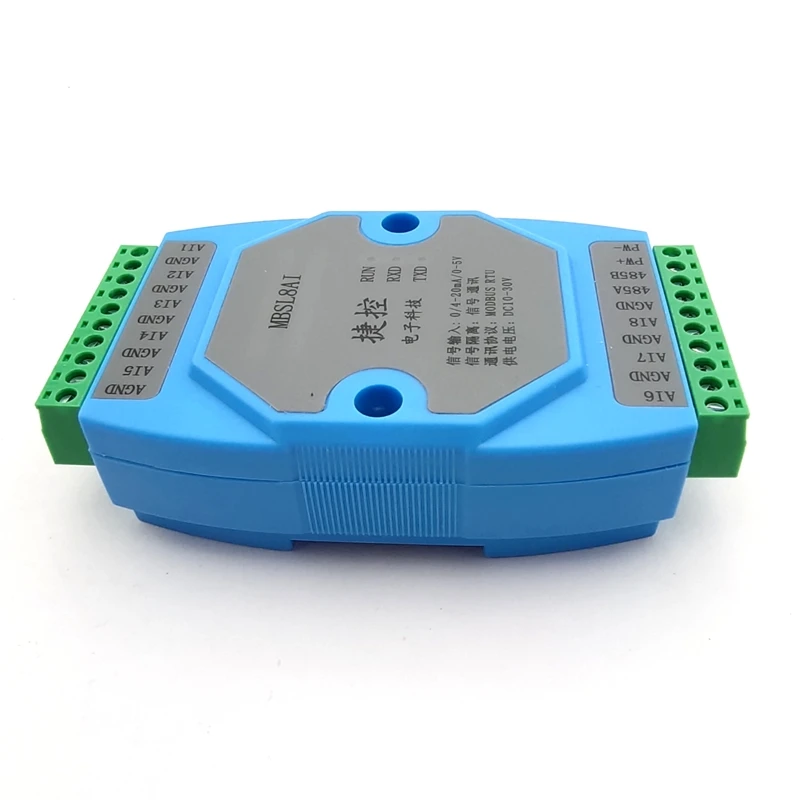

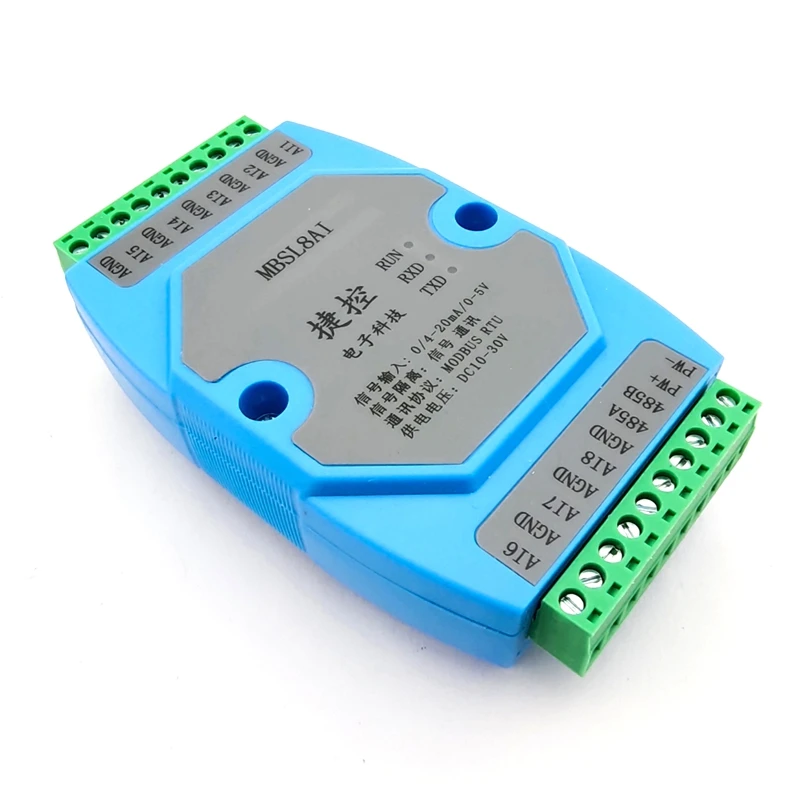

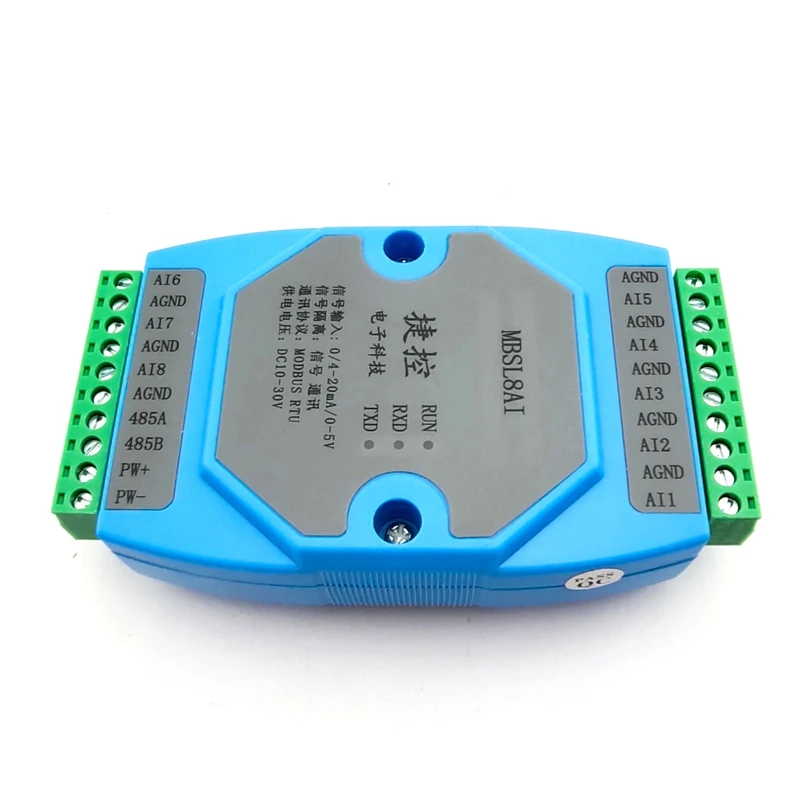

4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU



Сохраните в закладки:

Цена:2 839,25RUB
*Стоимость могла изменится

Количество:


Новое поступление

FuChuang Electrical Equipment Store

FuChuang Electrical Equipment Store

Магазина FuChuang Electrical Equipment Store работает с 18.04.2018. его рейтинг составлет 90.82 баллов из 100. В избранное добавили 3815 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 271 наименований товаров, успешно доставлено 3402 заказов. 1907 покупателей оставили отзывы о продавце.

Характеристики

4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU

История изменения цены

*Текущая стоимость 2 839,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-22-2026 3606.88 руб. 3678.59 руб. 3642 руб.
Jan-22-2026 2924.78 руб. 2982.21 руб. 2953 руб.
Dec-22-2025 3549.40 руб. 3620.70 руб. 3584.5 руб.
Nov-22-2025 3520.8 руб. 3590.11 руб. 3555 руб.
Oct-22-2025 2811.5 руб. 2867.3 руб. 2839 руб.
Sep-22-2025 3464.99 руб. 3533.67 руб. 3498.5 руб.
Aug-22-2025 3435.88 руб. 3504.40 руб. 3469.5 руб.
Jul-22-2025 3407.81 руб. 3475.87 руб. 3441 руб.

Описание товара

4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU4 20мА/0 20мА 8 полосный Аналоговый Входной изоляционный модуль сбора данных Modbus RTU




Глава первая. Информация о продукте

Один. Обзор продукта

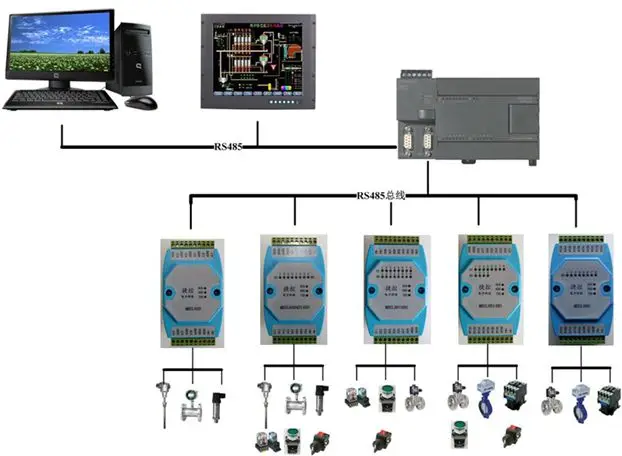

В MBSL8AD модуль представляет собой 8-канальный аналоговый модуль сбора, из которых можно собрать обычно используется 8-канальный 0-20mA, 4-20mA аналоговых сигналов. Собранные аналоговые данные сигнала выводятся через изолированный интерфейс RS485. Модуль принимает стандартную Modbus RTU связь и может непосредственно адаптироваться к различным программным обеспечением верхней конфигурации компьютера, PLC, DCS и так далее. Получение сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя все виды последовательного и общего помех, обеспечивая точность данных, И в то же время, обеспечивая стабильную и надежную работу модуля.

1. 8 несимметричный аналоговые входные (DC 0-20mA/4-20mA), используя независимый 12-разрядный промышленного класса объявление приобретения чип.

2. Использование стандартной связи RS485 MODBUS RTU, с программным обеспечением конфигурации главного компьютера, PLC, промышленным сенсорным экраном и другими сетями, с индикатором состояния связи.

3. Получение сигнала, источник питания, RS485 коммуникационные электрические сигналы изолированы друг от друга.

4. Использование цепи защиты от молнии, защита от помех, защита от полярности

5. Интерфейс выхода сигнала связи RS485 использует защиту от перенапряжения и перегрузки по току.

6. Может быть широко использован в промышленной области оборудования, сбора сигнала и управления.

7. Формат связи может быть установлен программным обеспечением, и модуль может быть восстановлен до заводских настроек, нажав и удерживая кнопку «за модулем» в течение 3 секунд.

8. В модуле используются двойные сторожевые таймеры для обеспечения того, чтобы модуль не повреждался, а Стабильная и надежная работа



Два. Основные технические показатели

Проект

Техническими показателями

Входной сигнал

1Аналоговый входКанал:8Изоляция канала приобретения

2Тип аналогового входа:0-20mA/4-20mAАналоговый сигнал

3Точность аналоговых входных сигналовТел.: + 0.02mA

4Диапазон рабочей температуры: -20 ~ 70 C

5Разрешение: 12bit

6Внешний источник питания: от 9 В до 30 В/2 Вт постоянного тока

7,ADСхема сбора и защита напряжения изоляции ЦП: 1500 В

Связь выход

1Связь протокол: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту.

3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6Расстояние связи: 9600bps 1200 метров

Размер модуля и метод установки

1. Установка: Стандартная DIN направляющая установка или винтовая установка.

2,Размер формы: 125x73x35 мм

Рабочая среда

Температура: -10~+ 55 CВлажность: 35~85%(Без конденсации)

Рабочая источника питания

1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания

2. Энергопотребление: менее 3 Вт

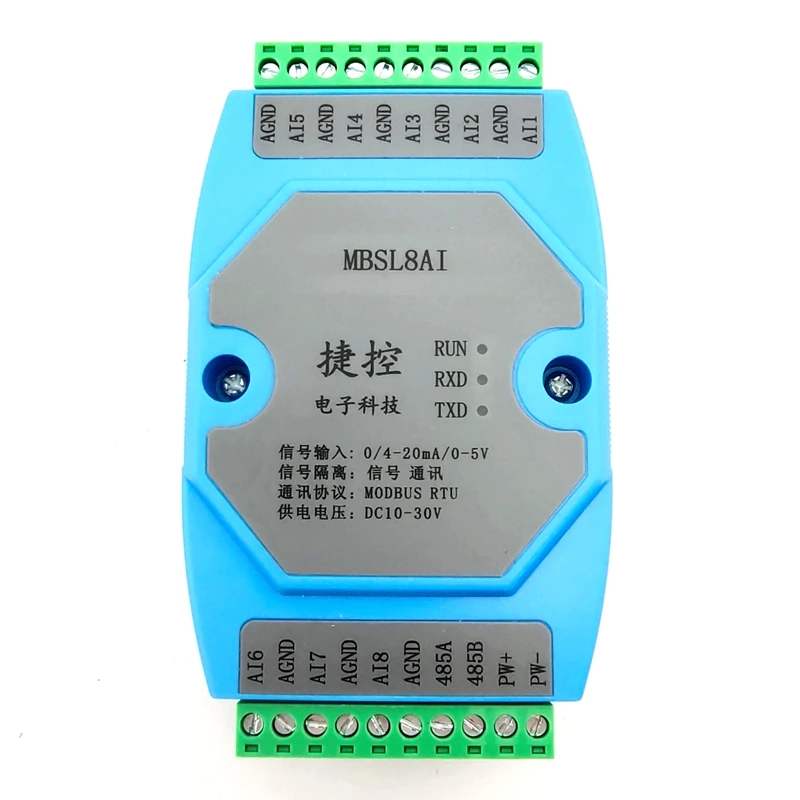

Три. Интерфейс высокой четкости



PW +

Внешний вход питания положительного конца

PW-

Внешний вход питания отрицательный конец

AI1

1 способ аналогового ввода положительного конца

AGND

Сигнал на первый способ аналогового входа отрицательного конца

AI2

Второй способ аналогового ввода положительного конца

AGND

Сигнал на второй способ аналогового входа отрицательного конца

AI3

Третий способ аналогового ввода положительного конца

AGND

Сигнал на третий аналоговый вход отрицательный конец

AI4

4-сторонний Аналоговый Входной положительный конец

AGND

Сигнал к четвертому аналоговому входу отрицательного конца

AI5

Аналоговый вход с положительным концом

AGND

Сигнал к пятому аналоговому входу отрицательного конца

AI6

Sixth way Аналоговый Входной положительный конец

AGND

Сигнал к шестому аналоговому входу отрицательного конца

AI7

Аналоговый вход с положительным концом

AGND

Сигнал к седьмому аналоговому входу отрицательного конца

AI8

Восьмисторонний Аналоговый Входной положительный конец

AGND

Сигнал к восьмому аналоговому входу отрицательного конца

485A

RS485Сигнал A +

485B

RS485Сигнал в-режиме

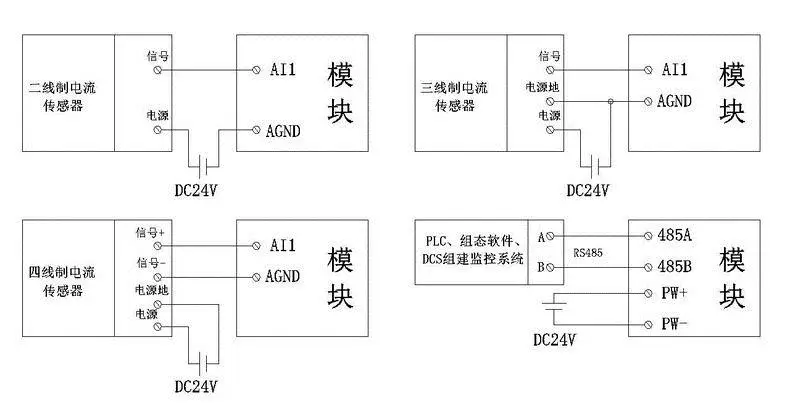

Fourfour. Аналоговый вход схема





Пять. Связь инструкции

1.Описание параметров связи (Заводская стоимость):9600, N, 8, 1



Параметр

Объяснить

9600

Скорость передачи данных

N (Без проверки)

Проверка бит

8

Данные бит

1

Останавливает положение







Глава вторая. Modbus регистры и протоколы связи

Один. Код функции MODBUS и диапазон адресов, поддерживаемый модулем



Тип регистра

Диапазон адресов

Функция код

Функция описание размера

Вход регистр

30001-30008

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

40001-40016

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Напишите данные, чтобы сохранить регистр

0x10H

Запись одного или нескольких данных в журнал hold



Две. Зарегистрировать определение Описание

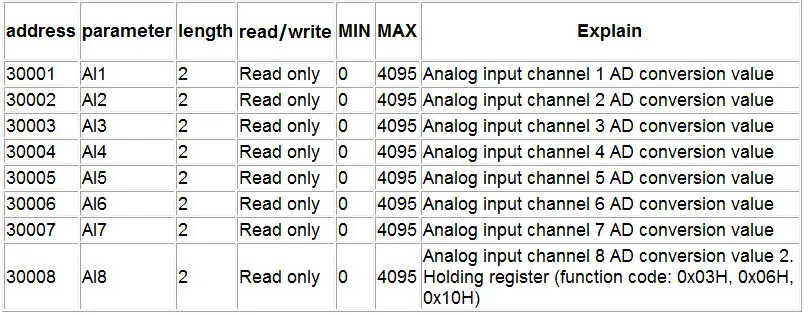

1. Входной регистр (код функции:0x04H)

QQ20180625104249_

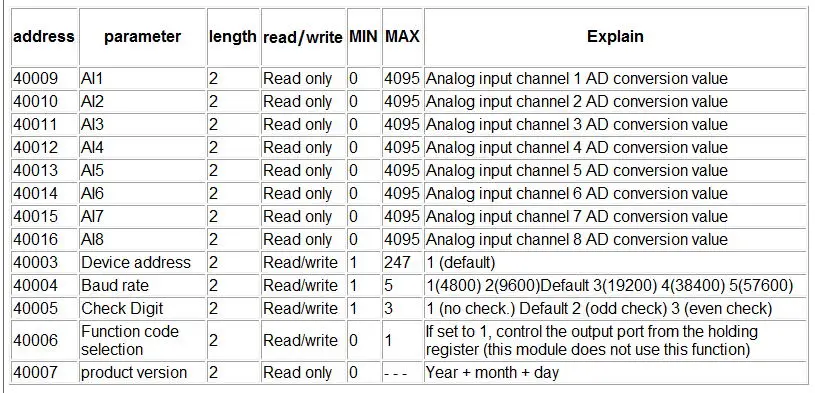

2. Хранение регистров (функциональные коды: 0x03H, 0x06H, 0x10H)

QQ20180625111228_

Три. Преобразование значений выборки каналов в фактические данные

1. 0-20 мА Вход: фактическое значение = значение приобретения (десятичное значение) * 20 мА/4096

2. 4-20мА Вход: фактическое значение = 4 + значение приобретения (десятичное значение) * (текущий верхний предел-нижний предел тока) / 4096.

Глава 3. Конфигурация продукта

Один. Связь настройки

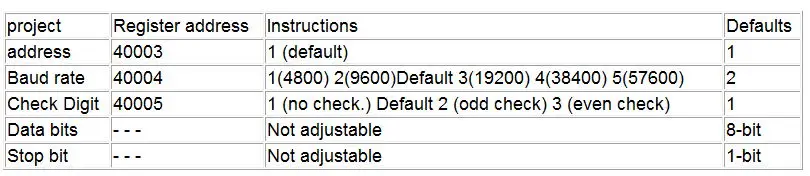

1. Заводские параметры связи по умолчанию

QQ20180625113342_

2. Сброс параметров связи

(1). Для того, чтобы пользователь не забывал о заданных параметрах связи, он не может общаться с модулем. Специально разработан для восстановления функции инициализации.

(2). Используйте зубочистку, чтобы удерживать кнопку «за модулем» более 3 секунд, пока модуль «RUN» не начнет мигать красный индикатор и не выпустит кнопку. После вспышки индикатора RUN 3 раза индикатор будет продолжать включаться (состояние работы) и возобновляться. Заводские настройки. Затем питание модуля выключено, и параметры связи сбрасываются до значений по умолчанию.

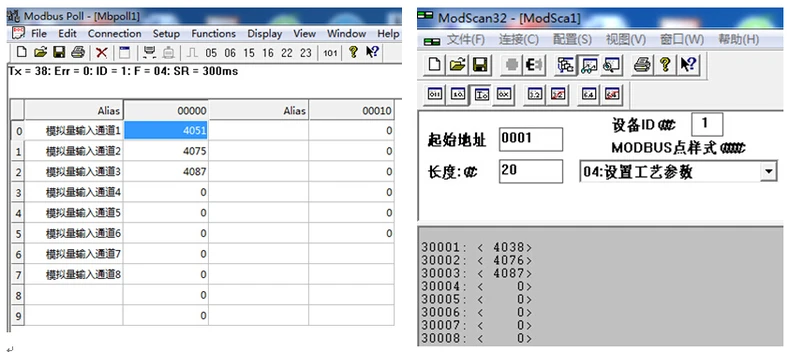

Два, индикатор связи   1. После включения модуля, красный рабочий индикатор «RUN» модуля всегда включен. Когда кнопка сброса нажата или установлены параметры связи, он мигает три раза с интервалом в 1 секунду.   2. В модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП регулярно передает данные «TXD». Когда сообщение является ненормальным, мигающий статус будет аномально мигать, чтобы определить причину сбоя связи. Три, инструкции по отладке верхнего компьютера Этот модуль предоставляет стандартное программное обеспечение modbus для отладки функций и настройки параметров модуля. Выполните следующие действия: 1. Используйте конвертер RS485 для подключения компьютера и модуля 2. Подключите внешний источник питания 24 в к модулю и включите его. Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед подачей питания. 3. Откройте отредактированный файл программного обеспечения отладки, установите правильные параметры связи, откройте порт связи, введите отладку функции или интерфейс настройки параметров 4. Выберите подходящие настройки, варианты приобретения и управления Примечание: При подключении модульных клемм рекомендуется сначала удалить клеммы, затем снова подключить. И в соответствии с схемой проводки и символом проводки на модуле, чтобы проверить, определите правильную мощность.
