Описание продукта

Предупреждение: Читайте и поймите все инструкции в этом руководстве. Использование соответствующего оборудования для личной безопасности, в том числе слуха и защиты глаз при использовании сканера в или рядом с двигателем транспортного средства отделение. Несоблюдение может привести к авариям, связанным с пожаром, электрическим шоком или серьезной личной травмой.

Электрические

• Не позволяйте что-либо отдохнуть на кабеле в сборе. Не допускается ущипывание кабеля. Держите кабель в сборе подальше от контакта с жаром, маслом, острыми краями или мочками деталей. Замените поврежденные кабели немедленно. Поврежденные кабели повышают риск электрического шока.
• Не разбирать сканер, чтобы снизить риск электрического шока. В блоке нет дополнительных компонентов для восстановления пользователя.
• Пожалуйста, избавьтесь от использованных батареек. Не сжигать батарейки. Проконсультируйтесь с вашим местным органом по утилизации отходов для получения информации об имеющихся вариантах переработки и/или удаления

Применение и уход

• Будьте внимательны, обращайте внимание на то, что вы делаете, и используйте здравый смысл при работе сканера. Для выполнения нескольких функций двигатель должен работать во время тестирования. Дети и посетители нуждаются в безопасном расстоянии от рабочей зоны.
• Держите сканер сухим, чистым и свободным от масла и жира. Используйте мягкое моющее средство на чистой ткани, чтобы протереть грязь, когда это необходимо.
• Только аксессуары, рекомендованные Xtooltech

Услуги

Сервис должен быть выполнен только Xtooltech ремонт персонала. Обслуживание или ремонт неквалифицированным персоналом может привести к повреждению, повреждению единицы, и может лишить вас гарантии. Раздел политики гарантии продукта этого руководства.

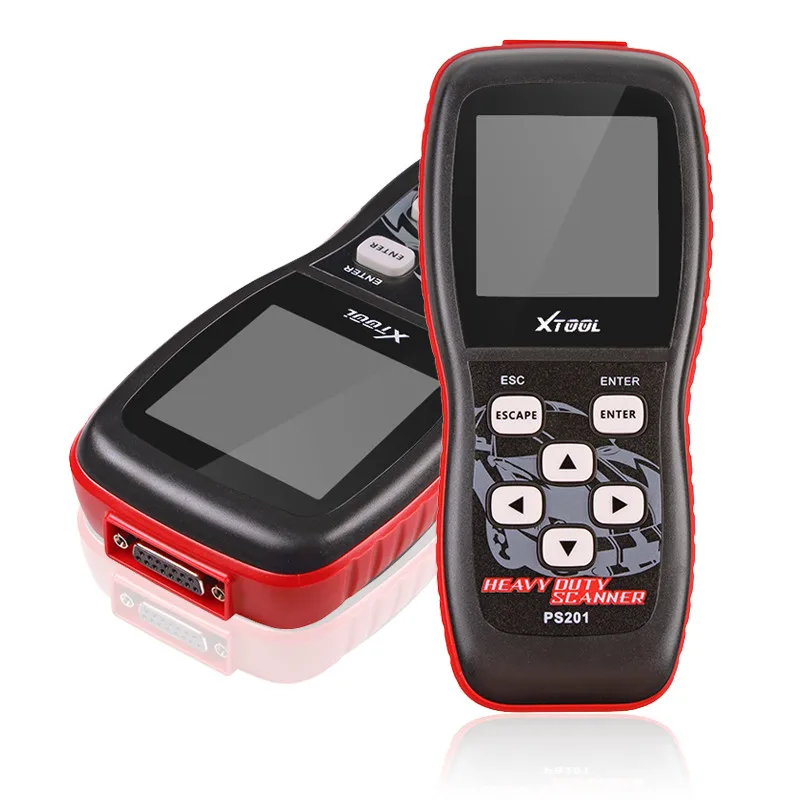

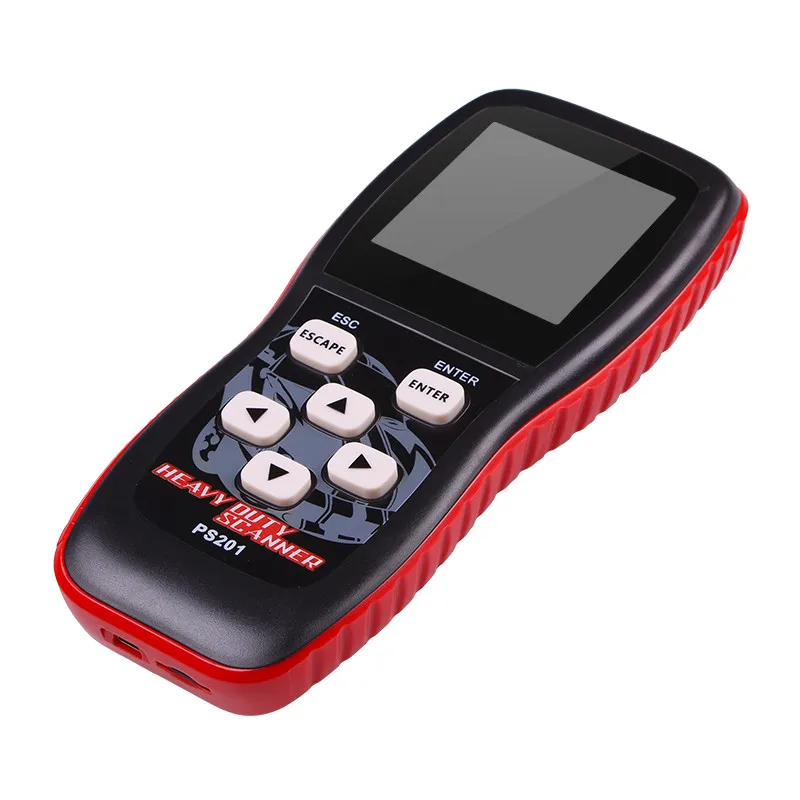

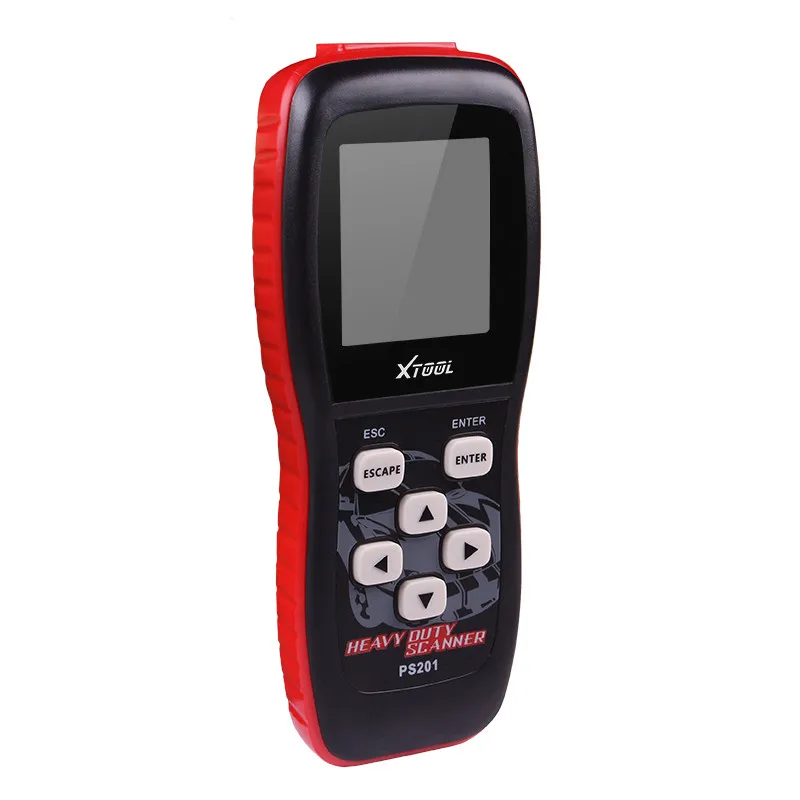

1. ЖК-экран: 160*160
2. [Ввод] кнопки: подтвердите выбор списка меню
3. [ESC] Кнопка: возврат на предыдущий экран
4. [Вверх]/[вниз] Кнопка: перемещайте курсор вверх или вниз
5. [Левая]/[правая] Кнопка: очередь страница

Особенности

• Класс 4-класс 8 покрытие грузового автомобиля с использованием "автоматического поиска протокола".
• HD J1587/J1708 и J1939 может, двигатель, передача/АБС и многое другое!
• Данные о живых транспортных средствах, такие, как:

-Частота вращения коленчатого вала двигателя

-ЭБУ двигателя температуры

-Процент ускорения положения педали

-Двигателя интеркулер температуры

-Температура охлаждающей жидкости двигателя

-Батарея вольт

-Генератор вольт

-Температура окружающего воздуха

-Температура воздуха на входе

Применение

• Пассажирские автомобили и коммерческие транспортные средства
• Эвакуаторы, рекреационные автомобили, цементовозы, самосвалы, мусоровозы, автобусы, ступеньки, коммунальная техника, грузовики рефрижераторы и обычные грузовики
• Стандартизованные стандартные конструкции, морские, сельскохозяйственные и другие конфигурации дизельных электростанций
• ISO 14230, ISO 15765, SAE J1850, SAE J1939, SAE J1708/J158

Цель этого руководства-направлять вас успешно с помощью сканера. Это не руководство по ремонту вашего автомобиля. Для конкретной информации по вопросам устранения проблем с вашим транспортным средством, пожалуйста, обратитесь к руководству или другим пособиям по ремонту

Установите и операции

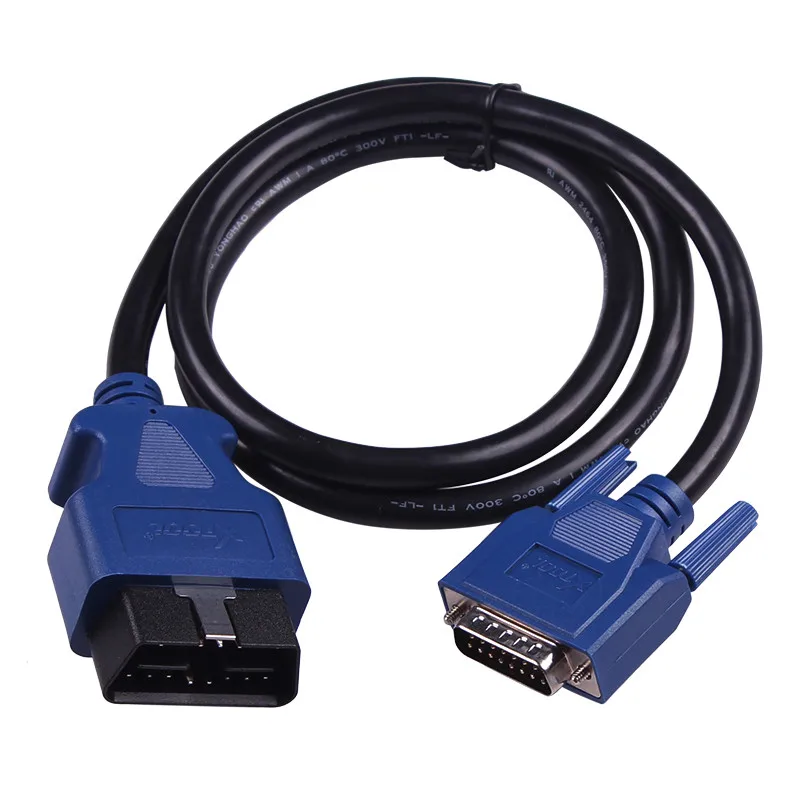

1. Подключите сканер к вашему автомобилю: PS201 связывается с компьютером в вашем автомобиле через специальное соединение. Один конец кабеля вставляется в разъем на верхней части PS201 и другой конец к адаптер, который вставляется в диагностическое гнездо на вашем автомобиле.

• Каждый производитель автомобиля имеет свое конкретное местоположение диагностического гнезда.
• Убедитесь, что все булавки являются прямыми, а соединительные поверхности свободны от масел, жира и влаги.
• Нажми диагностический адаптер PS201 в диагностическое гнездо автомобиля прочно.

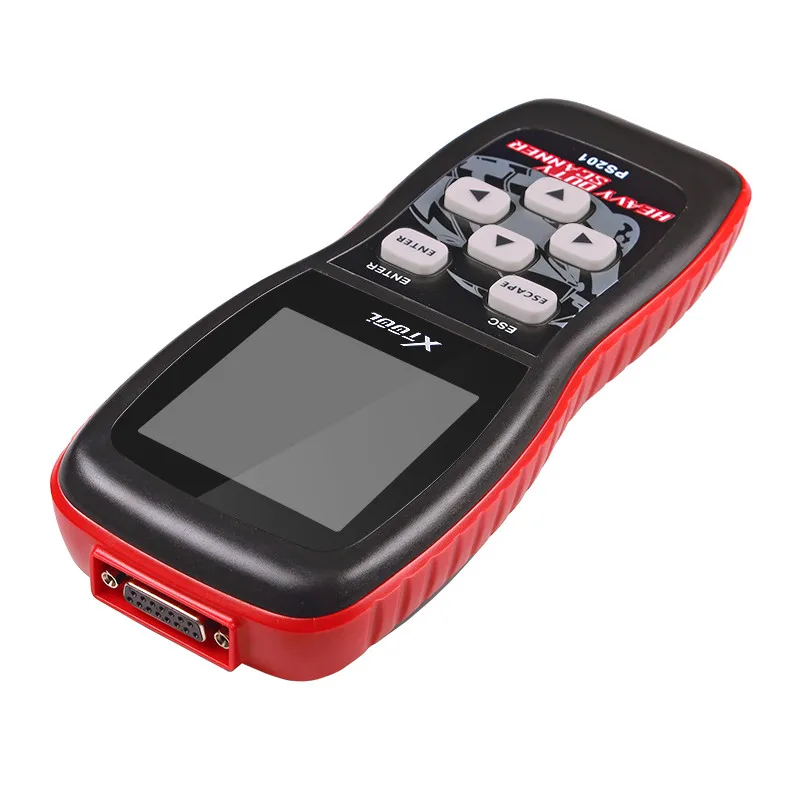

• Подключите кабель PS201 к сокету на верхней части инструмента

Внимание: PS201 работа в 11 В 28 В напряжение, пожалуйста, убедитесь, что диагностическое гнездо на вашем транспортном средстве экспортирует 11 В ~ 28 В напряжение.

1. Установлен: Включите ключ зажигания автомобиля для включения или запуска двигателя, затем PS201 будет автоматически запускаться.

[Диагностика]: Состояние диагностики

[Язык]: Выберите язык

[Контрастность]: Уровень контрастности модификации

[Дисплей Тесты]: ЖК-дисплей дисплей Тесты

[Клавиатуры Тесты]: Ключ Тесты

[Информация]: Show прошивке информацию

[RU/метрика]: Выбрать английский или метрический единицы

[Шрифт]: Отрегулировать размер шрифта

[Регистрация данных]: Включение или выключение функции регистрации данных

[Самопроверка]: Используйте разъем Self-тест для тестирования этого инструмента-OK или нет

1. Управление: Использовать [вверх]/[вниз] кнопку и [ввести] кнопку, чтобы выбрать инструмент настройки или диагностику транспортных средств
2. После использования: Использовать [ESC] кнопку для восстановления главного меню и отсоединять от автомобиля

Диагностировать

Выберите Меню: Выберите [диагностику] и нажмите [ввод], PS201 включает две категории программного обеспечения:

• OBD II: ISO 14230, ISO15765, SAE J1850
• HD OBD II: SAE J1939 CAN, SAE J1708/J58

Внимание:

• Убедитесь, что транспортное средство подключено. Убедитесь, что разъемы прочно соединены.
• Держите ключ зажигания автомобиля или двигатель работает.
• О подключении транспортного средства:

• На транспортных средствах малой мощности он имеет разъем OBD 16Pin, выберите OBD II.
• На транспортных средствах средней мощности он имеет разъем OBD 16Pin, выберите OBD II.
• На тяжелых транспортных средствах:

• На транспортных средствах с OBD-16 контактным разъемом выберите между J1708/J1587 или J1939 протокол.

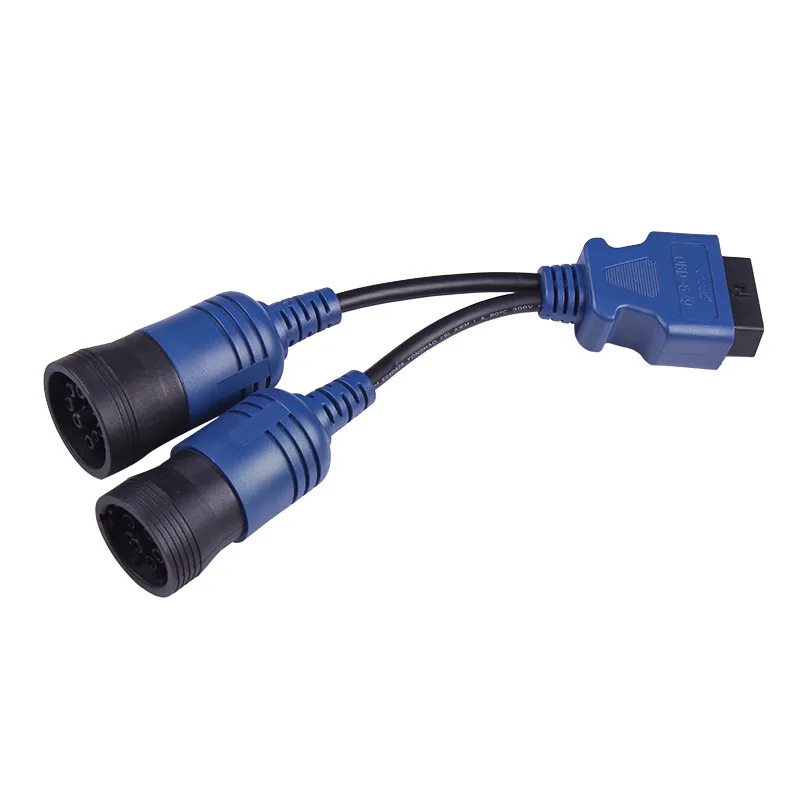

• На транспортных средствах с 9-контактным разъемом выберите между J1708/J1587 или J1939 протокол.
• На транспортных средствах с разъемом 6 pin, только поддержка протокола J1708/J1587.
• На транспортных средствах с разъемом 8 pin, только поддержка протокола J1708/J1587.
• На транспортных средствах с разъемом R-16 pin, только поддержка J1939 protoco

HD OBD II

• Используйте [вверх]/[вниз] кнопку для выбора функции, и нажмите [ENTER] Кнопка.

1. Коды неисправностей

1. В правилах [Проблемные коды] читаются коды проблем с использованием компьютерных модулей транспортного средства; включает два типа кодов: код индикатора неисправности (MIL) коды и остающиеся коды.
2. Беззеркальной коды: эти коды заставляют компьютер освещать MIL, когда происходит связанная с выбросами или drivability ошибка. Мил также известен как «сервисный двигатель в ближайшее время» или “чек лампа двигателя”. Коды MIL остаются в памяти транспортного средства, пока неисправность не исправлена.
3. В ожидании кодов: эти коды также упоминаются как "постоянный мониторинг" и "сводные коды". Периодическая ошибка вызовет компьютер для хранения кода в памяти. Если неисправность не происходит в течение 40 циклов прогрева, код будет очищен от памяти. Если ошибка произошла определенное число раз, код будет зрелым в ДТС и мил включится.
4. Операция такая же, как [Читать ДТС] в [HD OBD II].

1. Стереть коды

1. [Код стирания] Функция стирает код неисправности от компьютера транспортного средства.
2. Операция такая же, как и [Clear DTC] в [HD OBD II].

1. Оперативные данные

1. Функция [Live Data] считывает живые данные о статусе транспортного средства и данных датчиков.
2. Операция такая же, как [читать данные] в [HD OBD II].

1. Стоп-кадр
2. I/M статус

1. Функция [Live Data] считывает живые данные статуса I/M.
2. Операция такая же, как [читать данные] [HD OBD II].

1. Автомобиля информация

1. Функция "информация о транспортном средстве" возвращает информацию о транспортных средствах.
2. Если транспортное средство не поддерживает эту функцию, то сообщение подскажет «не поддерживается!»

1. Кислорода Сенсор
2. Режим 6 Tes

Что делать, если PS201 не удалось подключить:

Убедитесь, что ключ зажигания автомобиля находится в положении.

Удостоверьтесь, что диагностический разъем чистый.

Убедитесь в том, что соединительные разъемы надежно закреплены.

Убедитесь, что булавки в коннекторах не гнутся и не связываются.

Попробуйте загрузить разъем во время попытки чтения.

Как сбросить PS201:

Потяните разъем и кабель от Диагностического Интерфейса на ваш автомобиль.
