Описание товара

4 20mA аналоговый вход и выход RS485 модуль сбора MODBUS|Соединители| |




Глава первая. Информация о продукте

Одна. Обзор продукта

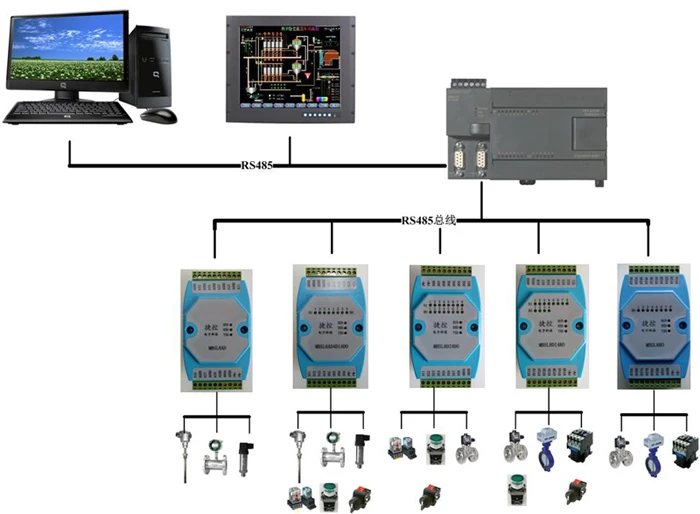

В MBSL4AI4AO модуль представляет собой 4-х канальный аналоговый вход приобретение и 4-х канальный аналоговый выход модуля, который может собрать обычно используется 4-канальный 0-20mA, 4-20mA, 0-5 в аналоговые сигналы и выход 4-20 мА аналоговые сигналы. Данные выводятся через изолированный интерфейс RS485. Модуль принимает стандартную Modbus RTU связь и может непосредственно адаптироваться к различным программным обеспечением верхней конфигурации компьютера, PLC, DCS и так далее. Передача сигнала, источник питания, связь RS485 и другие электрические сигналы изолированы друг от друга, что эффективно подавляет все виды последовательного режима и помех общего режима для обеспечения точности данных. В то же время, он также обеспечивает стабильную и надежную работу модуля.

1, 4 Аналоговые вход/выход (тип переменного тока 0-20mA/4-20mA) принимает независимый 12-разрядный промышленной AD/DA чип для удовлетворения производственных измерения и контроля.

2, используя RS485 MODBUS RTU стандартную связь, с программным обеспечением конфигурации хоста, PLC, промышленным сенсорным экраном и другими сетями, с индикатором состояния связи

3. Передача сигнала, источник питания, электрические сигналы связи RS485 изолированы друг от друга.

4. Использование цепи защиты от молнии, защита от помех, защита от полярности

5, интерфейс выхода сигнала связи RS485 использует защиту от перенапряжения и перегрузки по току.

6, может быть широко использован в промышленной области оборудования, сбора сигнала и управления.

7. В модуле используется аппаратное и программное обеспечение с двойным часовым таймером для обеспечения того, чтобы модуль не разбился, а Стабильная и надежная работа

8. Формат связи может быть установлен программным обеспечением, и модуль может быть восстановлен до заводских настроек через 3 секунды, нажав и Удерживая кнопку «за модулем».

Два. Основные технические показатели

Проект

Техническими показателями

Входной сигнал

1Аналоговый входКанал:4Изоляция канала приобретения

2Тип аналогового входа:0-20mA/4-20mA/0-5VАналоговый сигнал

3Точность аналоговых входных сигналовТел.: + 0.02mA

4Диапазон рабочей температуры: -20 ~ 70 C

5Разрешение: 12bit

6Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока

7,ADСхема сбора и защита напряжения изоляции ЦП: 1500 В

Выходной сигнал

1Аналоговый выходКанал:4Изоляция канала вывода

2Аналоговый Тип выхода:4-20mAАналоговый сигнал

3Точность аналоговым выходомТел.: + 0.02mA

4Диапазон рабочей температуры: -20 ~ 70 C

5Разрешение: 12bit

6Внешний источник питания: от 9 В до 28 в/2 Вт постоянного тока

7,ДаЗащита напряжения цепи и ЦП: 1500 В

Коммуникационная мощность

1Протокол передачи данных: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту.

3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6Расстояние связи: 9600bps 1200 метров

Размер модуля и метод установки

1. Установка: Стандартная DIN направляющая установка или винтовая установка.

2,Размер формы: 125x73x35 мм

Рабочая среда

Температура: от-10 °~+ 55 CВлажность: 35~85%(Без конденсации)

Рабочее Электропитание

1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания

2. Энергопотребление: менее 3 Вт

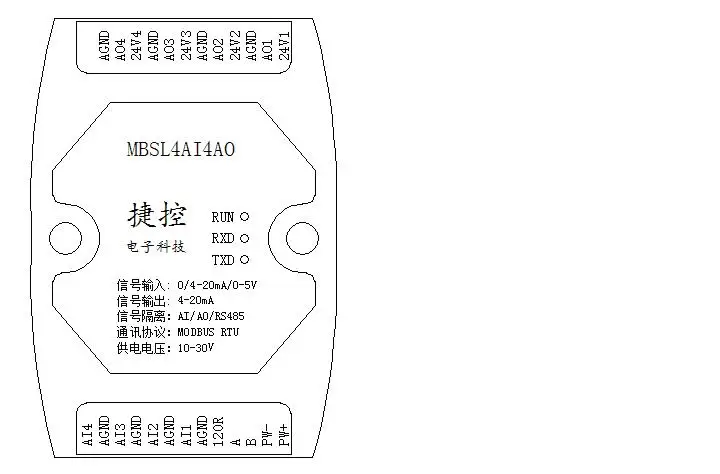

Три. Интерфейс высокой четкости

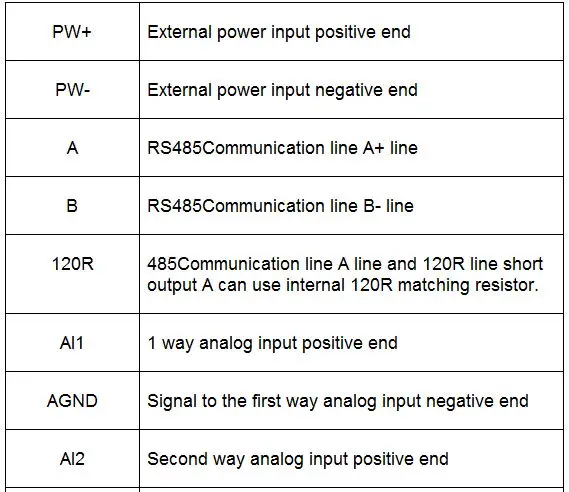

QQ20180625204009_

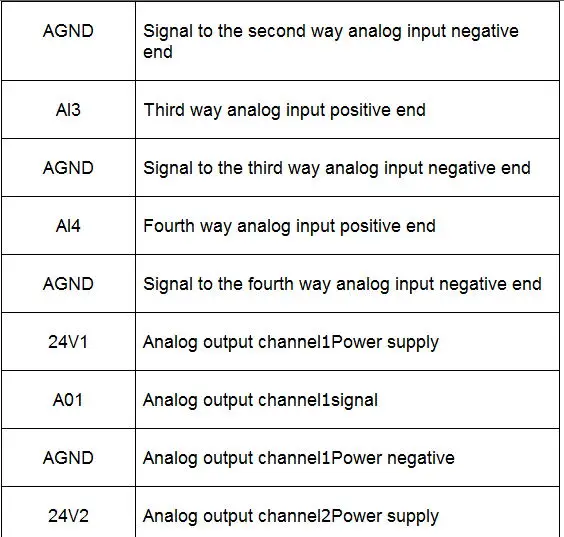

QQ20180625204017_

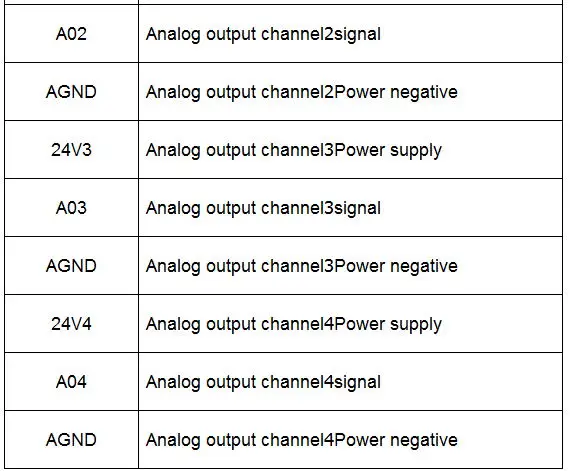

QQ20180625204023_



Четыре. Аналоговый вход/Выходная схема





Пять. Связь инструкции

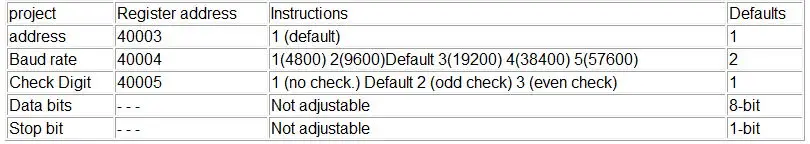

1.Описание параметров связи (Заводская стоимость):9600, N, 8, 1

Параметр

Объяснить

9600

Скорость передачи данных

N (Без проверки)

Проверка бит

8

Данные бит

1

Останавливает положение

















Глава вторая. Modbus регистры и протоколы связи

Один. Модуль поддерживает код функции MODBUS и диапазон адресов

Тип регистра

Диапазон адресов

Код функции

Функция Описание размера

Вход Регистрация

30001-30004

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

40001-40016

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Напишите данные, чтобы сохранить регистр

0x10H

Запись одного или нескольких данных в журнал hold

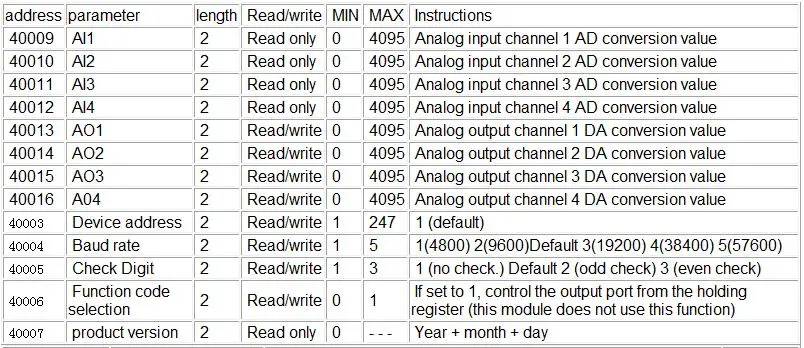

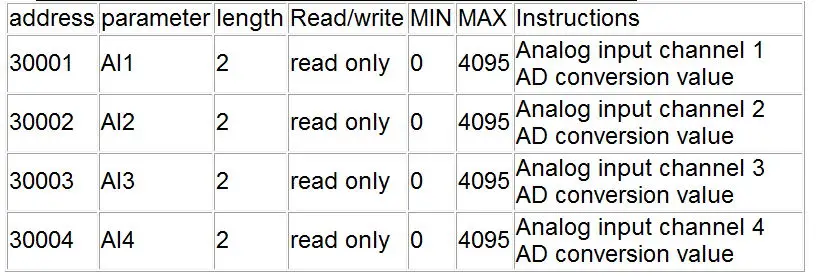

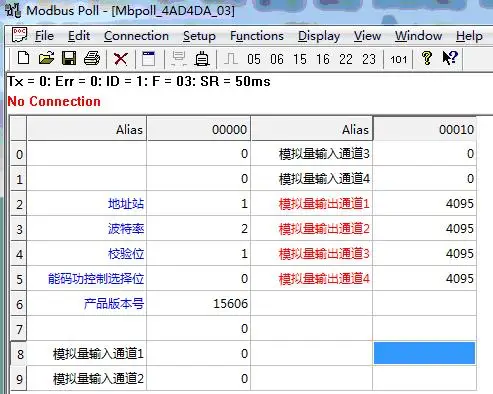

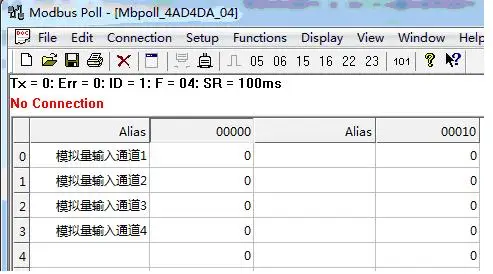

Две. Зарегистрировать определение Описание 1. Входной регистр (код функции: 0x04H) QQ20180625202216_ 2. Хранение регистров (функциональные коды: 0x03H, 0x06H, 0x10H) QQ20180625202448_ Три. Преобразование значений выборки каналов в фактические данные 3,1. AI аналоговый входной канал отобранное значение (код функции: 04H входной регистр) преобразование в фактический метод расчета данных 1. 0-20 мА Вход: фактическое значение = значение приобретения (десятичное значение) * 20 мА/4096 Расчет, например: Если Канал 0 установлен на 4-20mA вход, данные, Считываемые через связь, 0x07D0H, преобразование десятичного знака составляет 2000, а формула расчета: 2000*20 / 4096 = 9.76mA 3,2. АО аналоговый выход DAC контрольное значение (код функции: 0x03H, 0x06H, 0x10H holding register) преобразуется в фактический метод расчета данных 1. 4-20mA выходное DAC выходное контрольное значение = X (фактическое значение тока, в десятичной форме) * 4096 / 20 Расчет, например: Если Канал 0 настроен на выход 4-20 мА, он должен выводить 15 мА, формула: 15*4096 / 20 = 3072 фактическое контрольное выходное значение DAC составляет 3072. Примечание: «значение приобретения»-это оригинальное цифровое значение, а «фактическое значение»-это фактическое значение тока после преобразования. Практическое применение 20 мА здесь также может быть изменен на верхний предел количества работы.                                 Глава три. Конфигурация продукта Один. Настройки связи 1. Заводские параметры связи по умолчанию QQ20180625203207_ Две. Сбросить параметры связи 1. Чтобы не допустить, чтобы пользователь забыл заданные параметры связи, он не может общаться с модулем. Специально разработан для восстановления функции инициализации. 2. Используйте зубочистку, чтобы удерживать кнопку «за модулем» более 3 секунд, пока модуль «RUN» не мигает и не отпускает кнопку. После вспышки индикатора RUN 3 раза индикатор будет продолжать включаться (состояние работы) и возобновляться. Заводские настройки. Затем питание модуля выключено, и параметры связи сбрасываются до значений по умолчанию. Во-вторых, индикатор связи 1. После включения модуля, модуль всегда включен красным рабочим индикатором «RUN». Когда кнопка сброса нажата, она мигает три раза с интервалом в 1 секунду. 2. В модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП регулярно передает данные «TXD». Когда сообщение является ненормальным, мигающий статус будет аномально мигать, чтобы определить причину сбоя связи. В-третьих, инструкции по отладке верхнего компьютера Этот модуль предоставляет стандартное программное обеспечение modbus для отладки функций и настройки параметров модуля. Выполните следующие действия: 1. Используйте конвертер RS485 для подключения компьютера и модуля 2. Подключите внешний источник питания 24 в к модулю и включите его. Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед подачей питания. 3. Откройте отредактированный файл программного обеспечения отладки, установите правильные параметры связи, откройте порт связи, введите отладку функции или интерфейс настройки параметров 4. Выберите подходящие настройки, варианты приобретения и управления Примечание: При подключении модульных клемм рекомендуется сначала удалить клеммы, затем снова подключить. И в соответствии с схемой проводки и символом проводки на модуле, чтобы проверить, определите правильную мощность.
