Звуковая микросхема с динамическим ядром 5313

Характеристики товара:
Размер: 21 мм х 15 мм х 4 мм.
Рабочее напряжение: 12 В-26 В.
Максимальный выходной ток двигателя: 1 А.
Выходное рабочее напряжение: 16 В
Выходной рабочий ток: 500 мА.
Рабочая температура: 0-70 °C.

Особенности:
Поддерживает 14, 28 и 128 уровни управления скоростью стандарта DCC.
Подходит для всех моделей класса HO.
Оснащение 6 функциональными выходными портами, защитой двигателя от перегрузки, температурной защитой, защитой от перегрузки выходного порта.
Новый эффект постоянной скорости.
®RailCom, SUSI.
Доступны версии с 8 и 20 контактами.

Пояснение: звуковая микросхема отличается по размеру в зависимости от модели и пространства спереди; отсутствие резонансной коробки говорит о том, что спереди нет места и она не настроена.

DF 4D

 2. Когда корпус платформы будет удален, она станет видна

/ /

3. Правильно установите звуковую микросхему в гнездо chip8

/ /

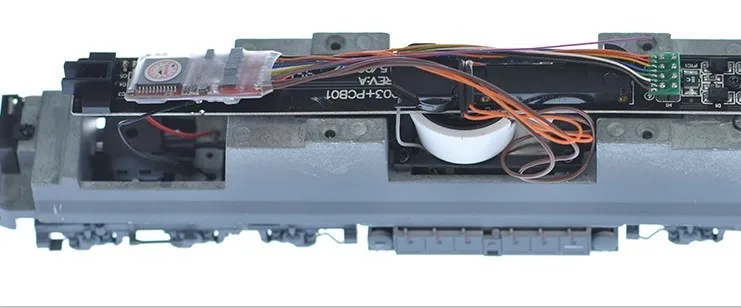

Положение динамиков, размещенных на каждой модели, может отличаться, например, передняя сторона 4B/4D может быть размещена только в положении, показанном ниже. Для других моделей положение определяется в зависимости от свободного пространства

Характеристики товара:

Размер: 30 мм x 16 мм x 6 мм
/ Рабочее напряжение: 12 В-26 В
/ Максимальный выходной ток двигателя: 1,5 A
/ Рабочее выходное напряжение: 16 В
/ Максимальный выходной ток функционального порта: 700 мА
/ Рабочая температура: 0-70 °C

Характеристики товара:

Поддерживает 14, 28 и 128 уровни управления скоростью стандарта DCC.
/ Подходит для всех моделей класса HO.
/ Имеет 4 рабочих выходных порта.
/ Рабочий выходной порт. Защита от перегрузки двигателя, защита от перегрева.
/ Эффект постоянной скорости.
/ Аппаратная поддержка двусторонней связи.

Таблица 8-контактного интерфейса стандарта DCC:

Цвет и соответствующее соединение
/ фиолетовый; функциональный выходной порт 2, отрицательный полюс
/ зеленый; функциональный выходной порт 1, отрицательный полюс
/ белый; FL, отрицательный полюс
/ желтый; RL, отрицательный полюс
/ синий; открытый, положительный полюс
/ оранжевый; двигатель, положительный полюс
/ gray; двигатель, отрицательный полюс
/ черный; левая орбита
/ красный; правая дорожка

Два. Описание изделия:

1. Используется контроллер Mega city, который поддерживает 1-8 звуков; другие высококачественные цифровые контроллеры могут контролировать больше звуков.

2. Все чипы, продаваемые в нашем магазине были прошиты и могут быть выбраны в соответствии с моделью;

http://www.digsight.com.cn

Ниже приведено описание установки 5303 чипа 5313, которое может использоваться в качестве справочной информации

1. Выньте чип из коробки, будьте аккуратны, чтобы не повредить провод.;

2. Определите привариваемый гудок в соответствии с моделью;

3. Для установки обратитесь к следующим фотографиям:

Будьте осторожны: способ установки микросхемы вагонов локомотива ND5 и CRH3 имеет свои особенности. В задней части есть специальная инструкция.5303 у них установлены 2 трубки, выбор трубки осуществляется в зависимости от того, какой гудок подойдет к установленному в локомотиве чипу.

/ /

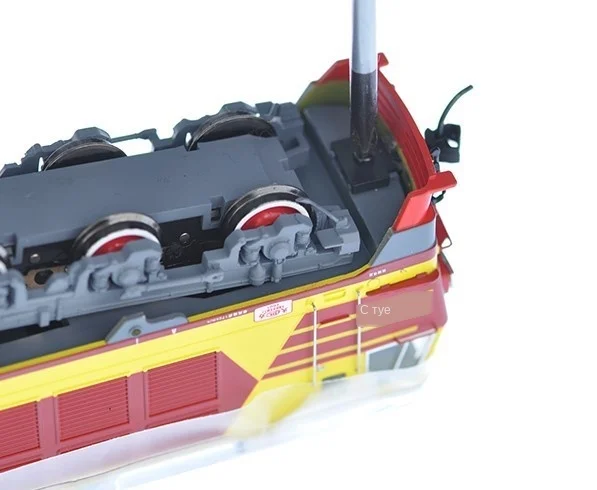

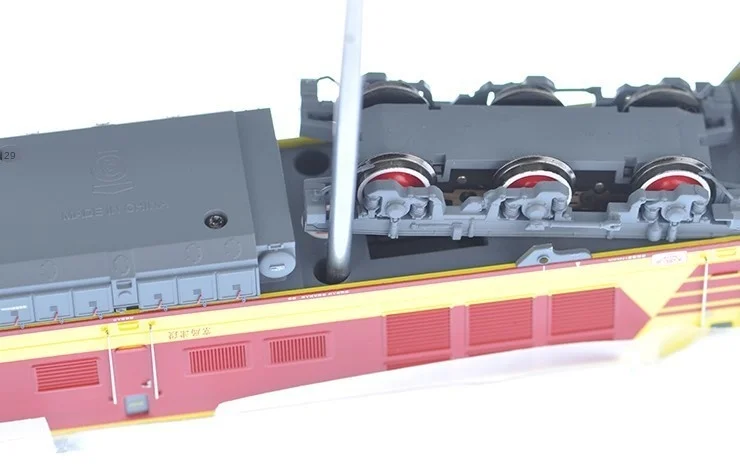

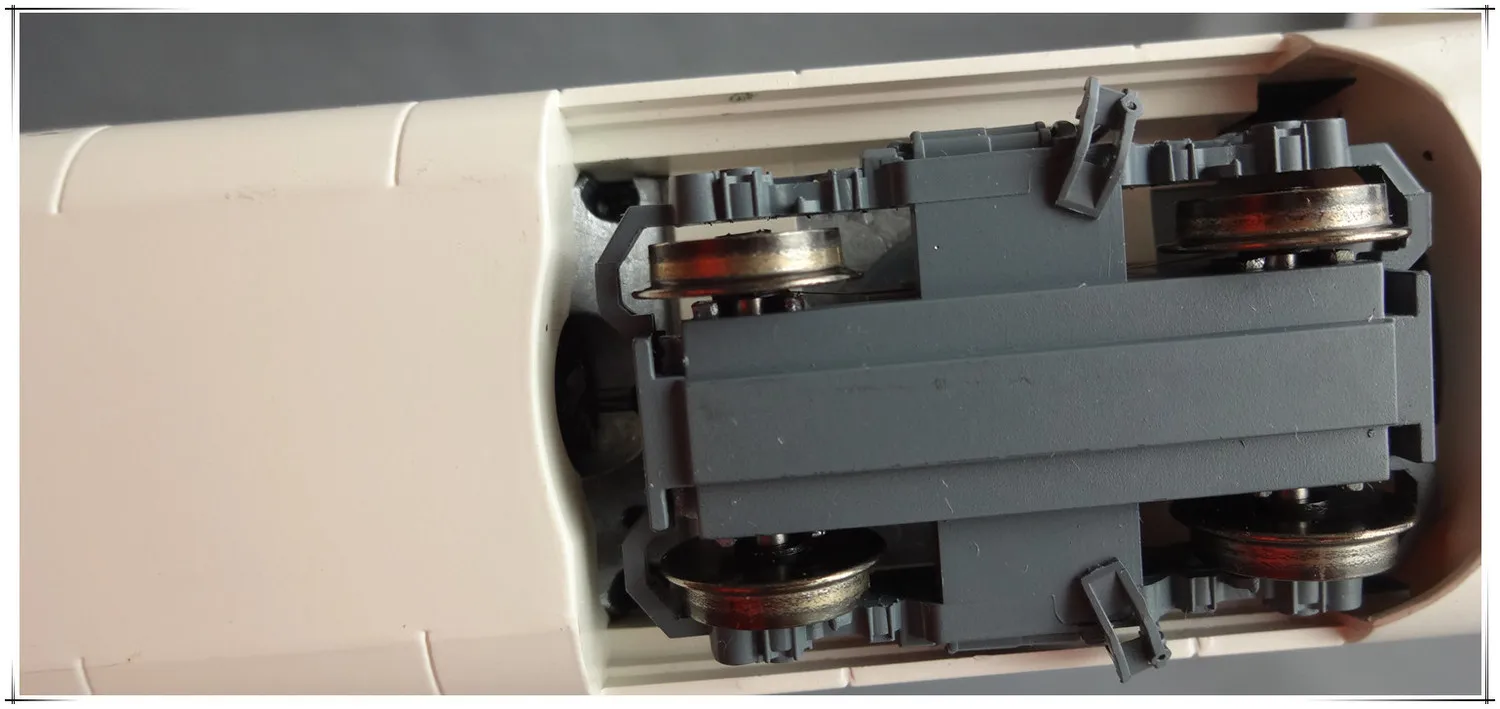

Один. 1. Демонтаж корпуса: существует два варианта демонтажа корпуса вагона локомотива; 2. Корпус некоторых вагонов можно демонтировать сразу после снятия с крючка; У других вагонов после снятия с крючка также необходимо открутить болты 4 А, эти болты 4 А расположены снизу вагона. После осуществления данной операции корпус вагона может быть удален.

/ /

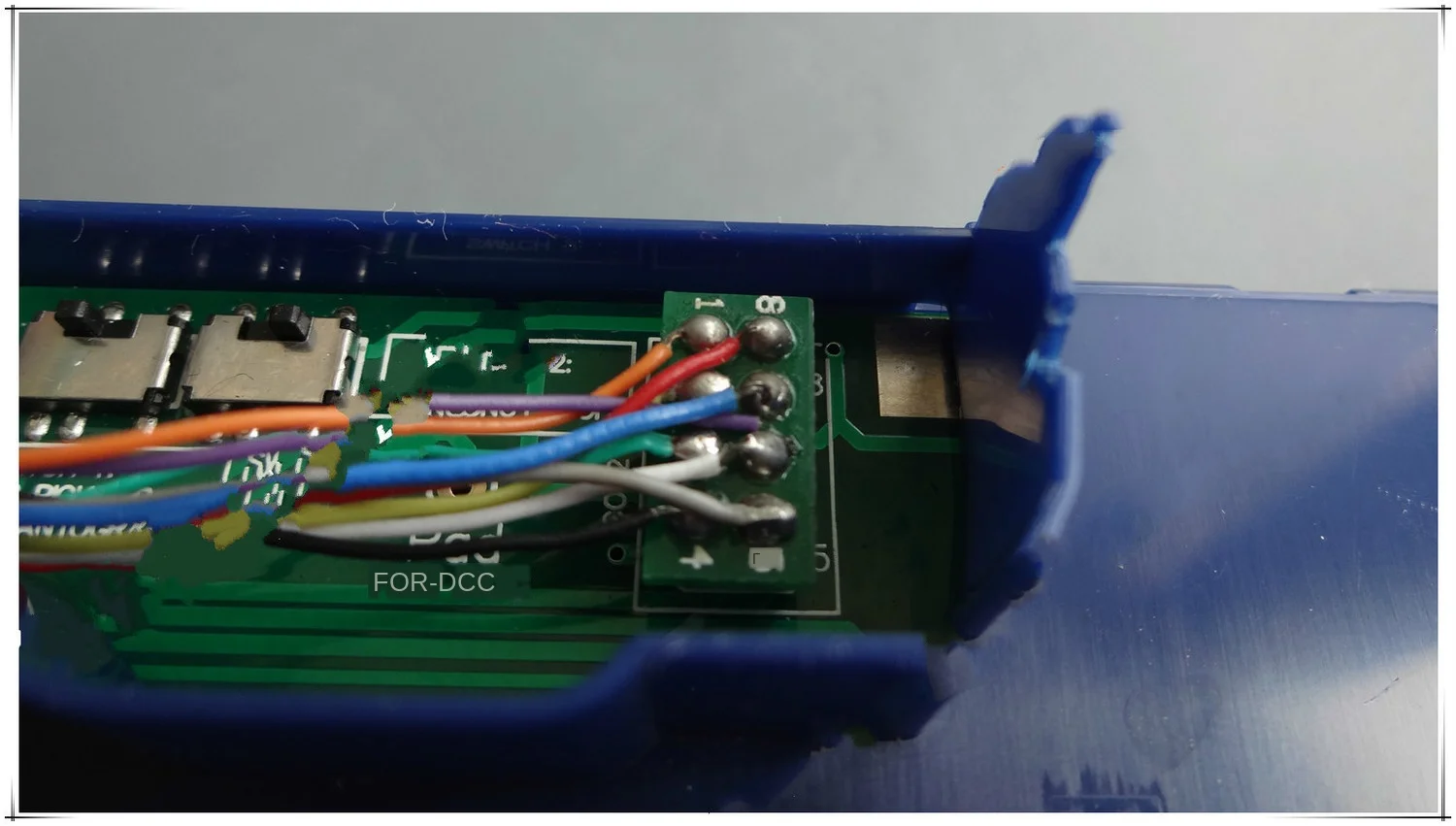

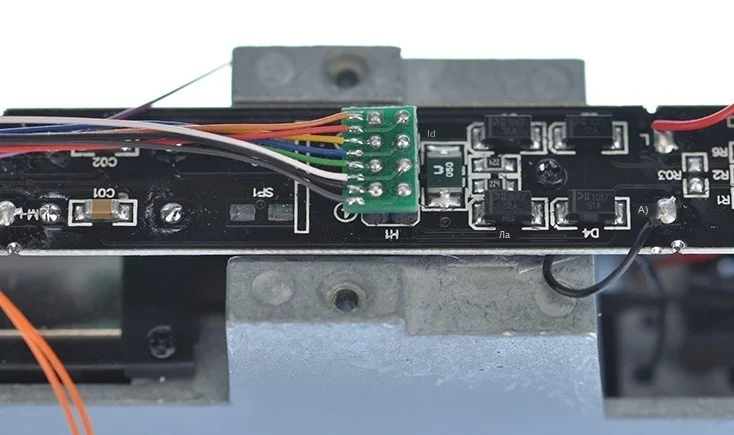

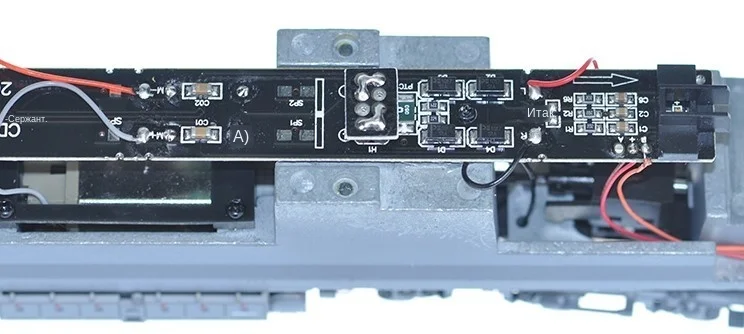

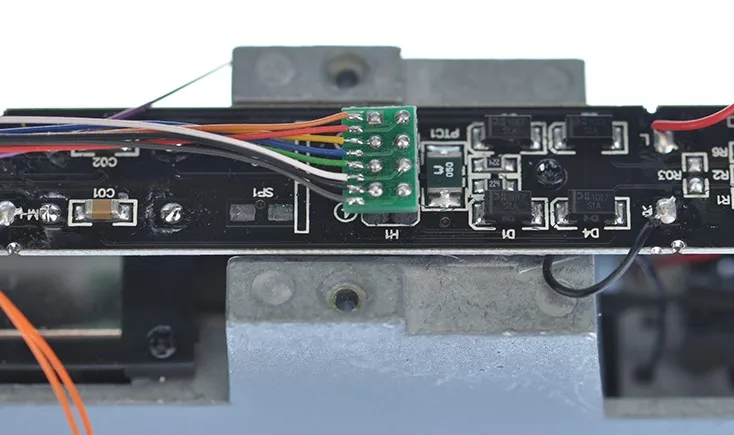

Два. Снимите заводской цифровой разъем (желтый блок на нижней фотографии). Можно увидеть 8 разъемов, подписанных, как 1.4.5.8.

/ /

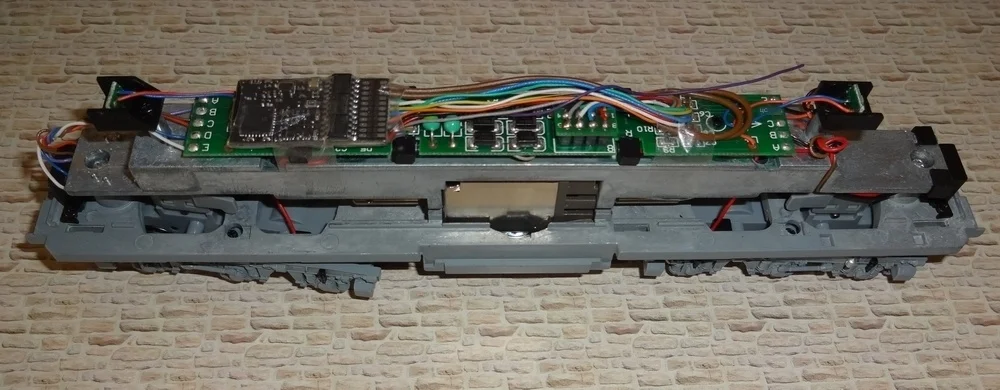

Три. Цифровая микросхема или цифровая звуковая микросхема будут установлены в соответствующем положении цифрового разъема.

/ /

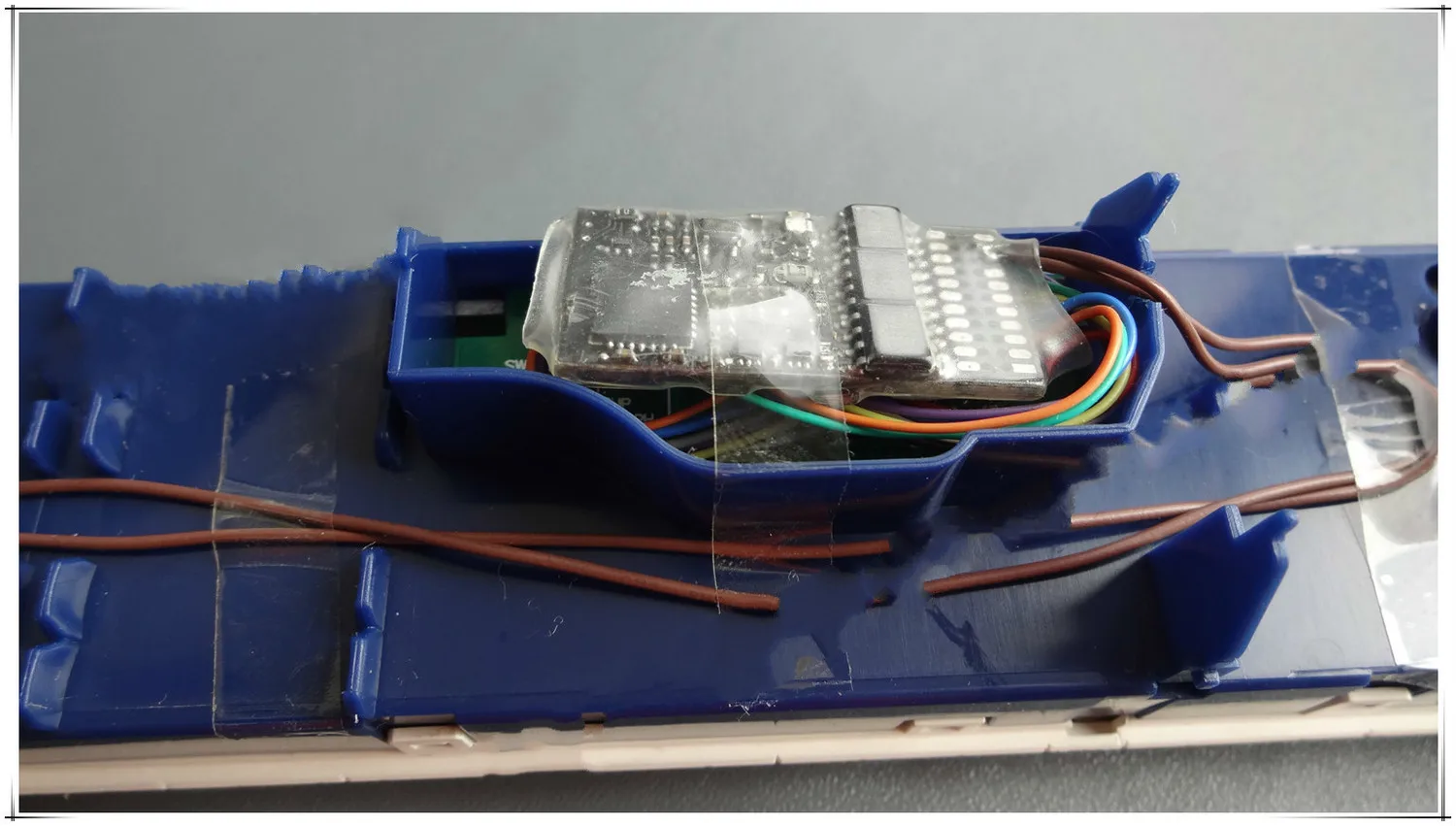

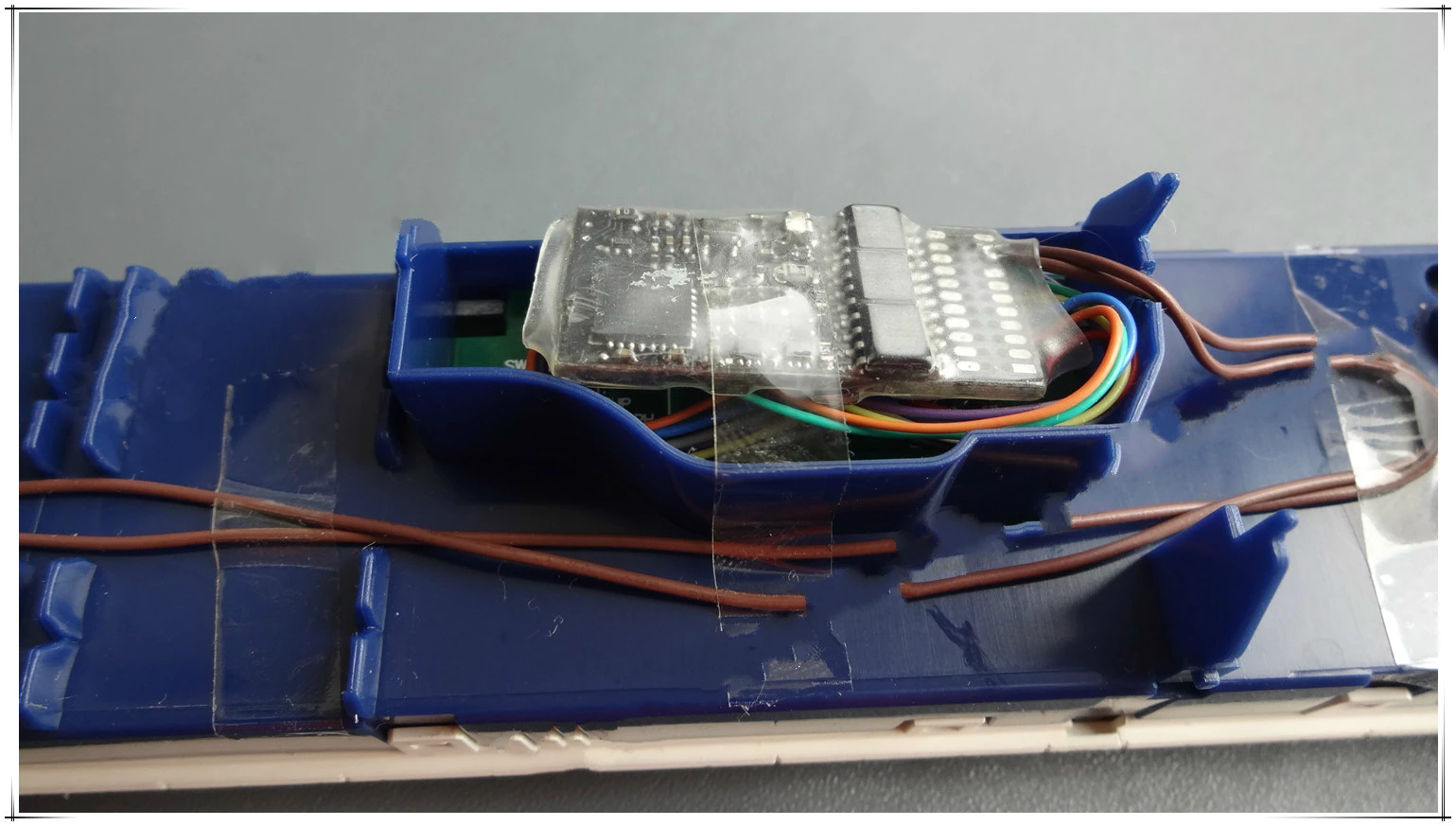

Четыре. Для установки обычного чипа нужна клейкая лента, провода чипа крепятся на корпусе.

/ /

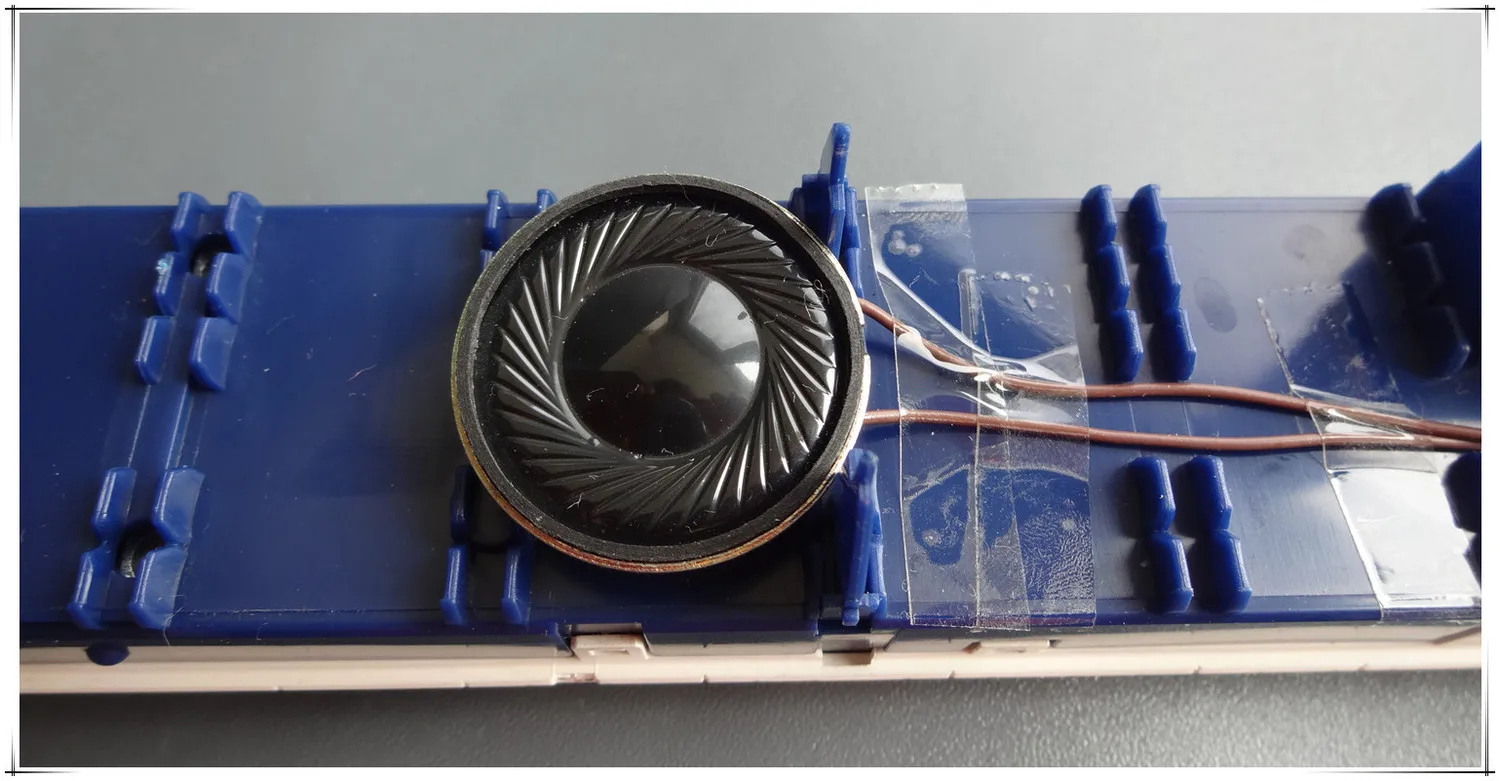

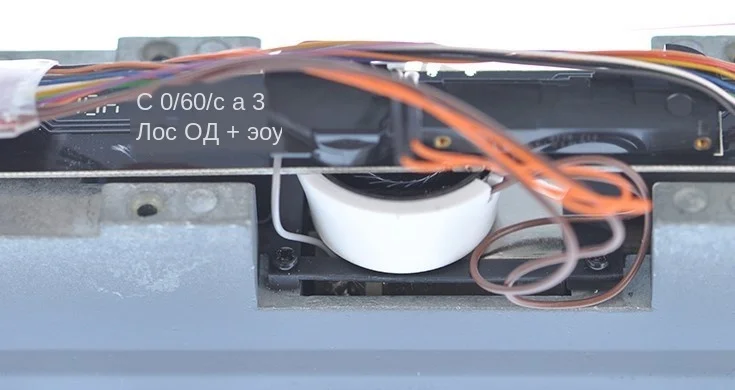

Если это цифровой звуковой чип, вам нужно найти подходящее место для гудка. ( Избегайте отверстий для проводов и болтов

/ /

Не повредите провод, когда корпус автомобиля зафиксирован).

/ /

Пять. После завершения установки, сначала проверьте, чтобы установка корпуса и сцепок вагона не была затруднена.

/ /

Шесть. Если корпус вагона не может быть установлен на место, необходимо переместить черную часть цифрового чипа для того, чтобы освободить пространство. Если установку вагона не получается произвести, либо сцепка по ощущениям расположена слишком высоко или низко, то это обычно говорит о неправильном положении сцепки по отношению к корпусу вагона. Итог.

/ /

Способ установки чипа звуковых эффектов для локомотива ND5

/ /

У локомотива ND5 есть специальное место для установки гудка, поэтому после разборки корпуса вагона не нужно сразу приваривать гудок. Сначала нужно оттянуть динамик сверху а затем приварить к гудку.

/ /

Руководство и метод установки чипа звуковых эффектов CRH3

/ /

Управление цифровым освещением CRH3:

/ /

1. Все цифровое освящение CRH3 после программирования может контролироваться централизованно.

/ /

2. CRH3 - новая модель электропоездов harmony. Цифровой чип модели 3 обладает многофункциональным выходным интерфейсом дороги (например, moving heart5203.5303 и т. д.) Можно использовать функциональные клавиши F2 для управления освещением вагона.

/ /

3. Если вы приобрели плохо прошиваемый чип, перед установкой вам необходимо сделать простую трансформацию чипа, приварив неподключенные зеленые провода на чипе 5303 к соответствующим цифровым выводам 3 на шпиле).

/ /

4. Оригинальный город на 100 миллионов обеспечивает легкий доступ к простым цифровым чипам без раздельного освещения ламп в купе. Доступ к нему осуществляется непрерывным нажатием функциональных клавиш F1 для управления степенью яркости передних и задних фар (Равные чипы 5203 не имеют этой функции);

/ /

5. Видео после оцифровки: (скопируйте и вставьте в адресную строку)http://player.ku6.com/refer/wrNiVnXZYEziDyKp/v.swf

/ /

6. Дополнительные советы: CRH3 работает по аналоговым цепям , обратите внимание, что между вагонами должен быть установлен силовой интерфейс. Обращайте внимание на техобслуживание в нерабочее время. Не подвергайте деформации.

/ /

Метод установки звуковой микросхемы CRH3:

/ /

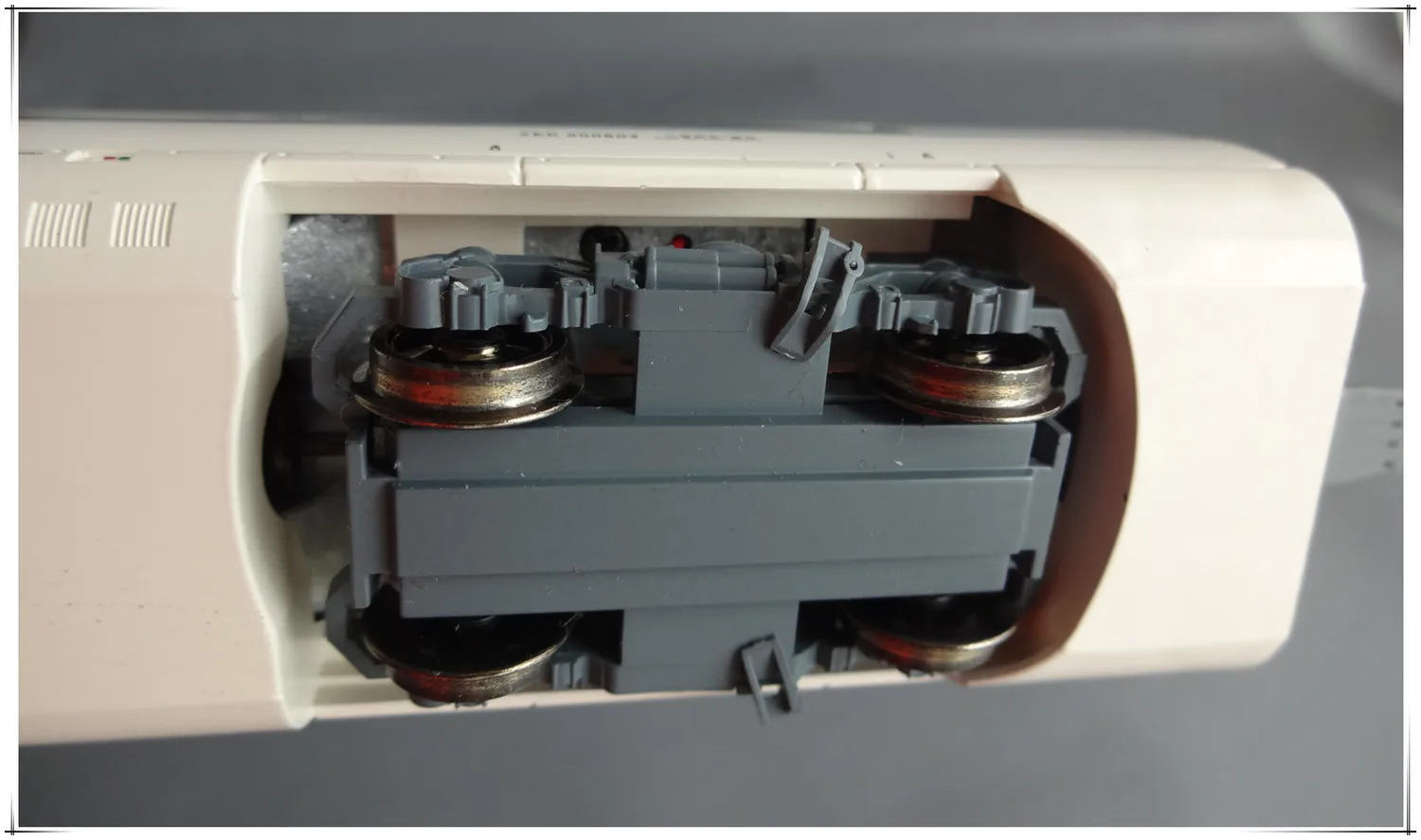

1. Разберите вагон-ресторан (мотовагон). Корпус вагона отличается от других. Сначала открутите находящиеся за рамой колеса винты 4 А, затем вагон будет легко снять.

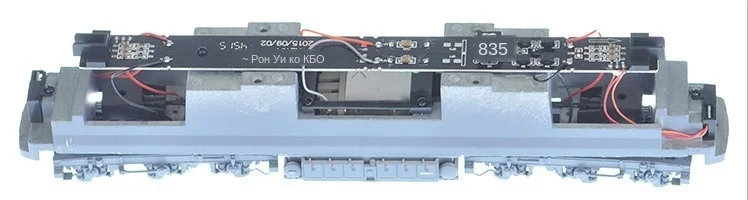

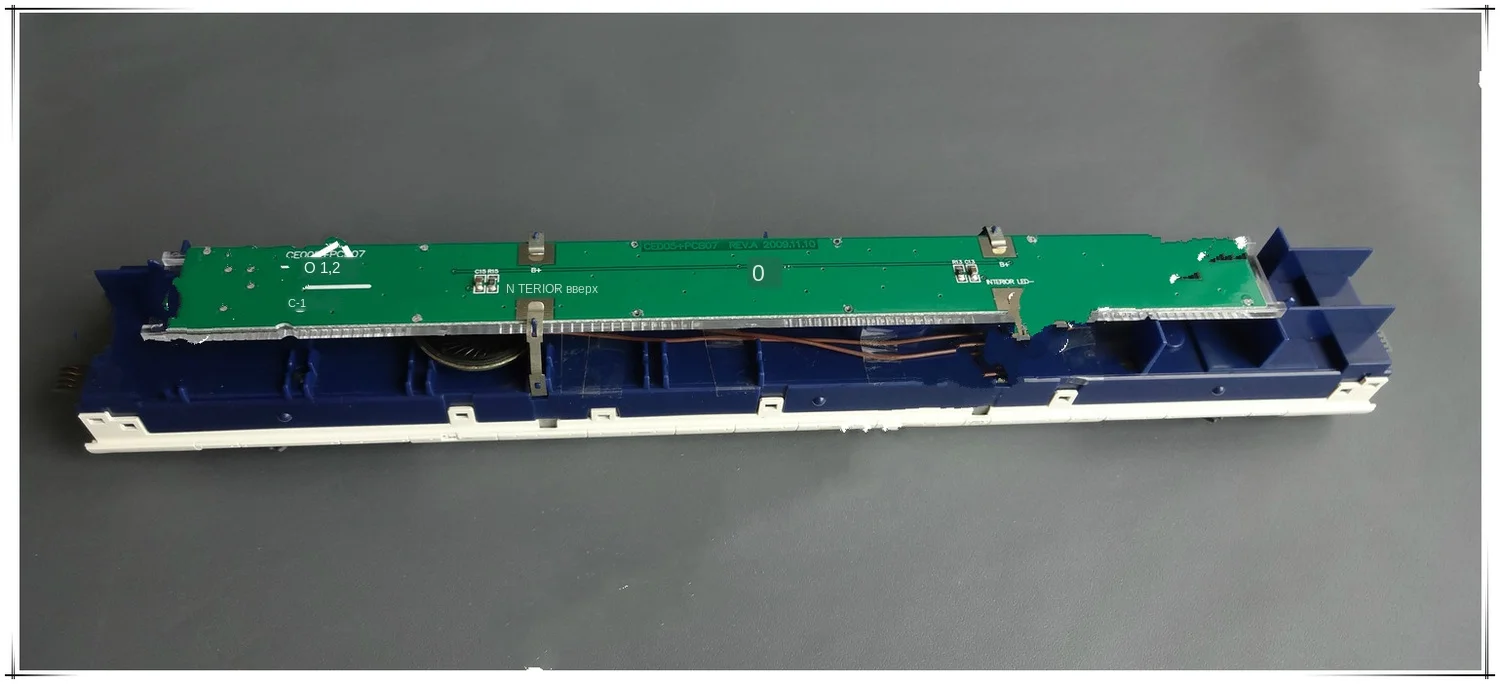

 2. Разберите четыре металлические платы на боковой стороне фиксированной платы лампы. Обратите внимание на направление установки платы лампы. Установка должна быть в одном направлении, в противном случае положительный и отрицательный уровни будут конфликтовать.

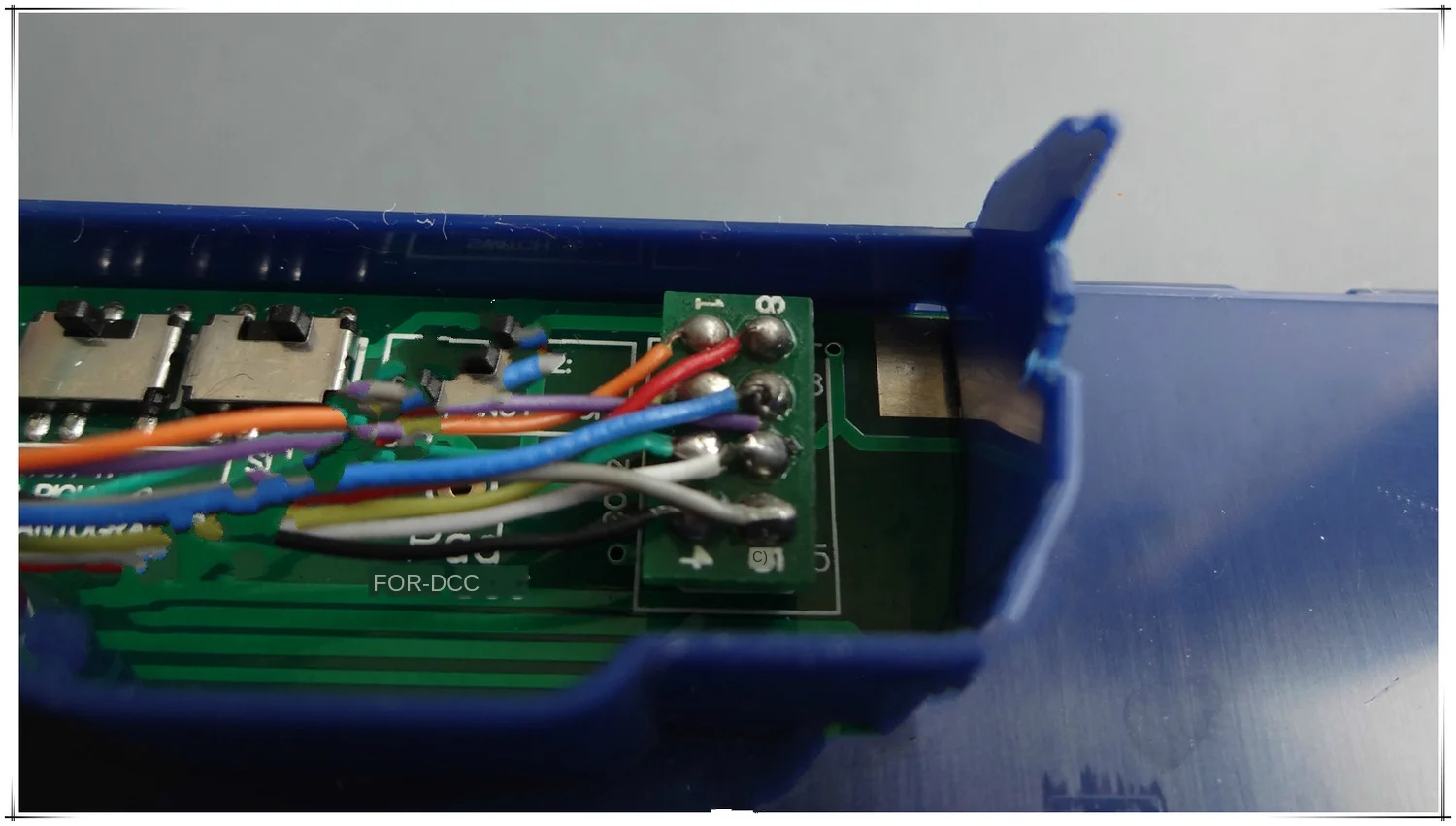

3. Таким образом, вы можете увидеть 8 электрических разъемов чипа.

4. Установите цифровой чип 8 5303 (Yes 8,1 Yes1).

5. Освещение вагона расположено в вагоне. Центральный переключатель управления SocketPIN3, дополнительные функциональные выходные линии 5303 (зеленый) приварены к верхней части PIN3 микросхемы (проданные в нашем магазине чипы хорошо сварены). Таким образом, все фары вагона имеют цифровой контроллер. Управление яркостью осуществляется через F2. В ином случае освещение не будет ярким.

6. В вагоне много места, найдите подходящее место для размещения гудка, если трубка не может быть установлена на месте, то используйте инструмент, например, ручную дрель или ножницы и т.д., Сделайте маленькую прорезь на синей платформе, извлеченная линия трубки не повлияет на установку платы лампы.

В CRH3 необходимо использовать большой гудок (трубка и резонансная коробка слишком высоки, нельзя установить снизу)

7. После установки микросхемы и платы лампы, сначала проверьте: ход, звук, освещение. Если с подтверждением проблем нет, перезагрузите оболочку.

8. Если в купленном вами чипе еще не прошит звук, нам потребуется использовать программатор 8100, возьмите CRH3, звуковой пакет записан в 5303. Чип, продаваемый в этом магазине, был прошит. Поэтому вам не нужно проводить эту операцию покупки, вы можете установить его непосредственно в соответствии с шагами).


Головная микросхема 7G

Маленький гудок находится под мотором

Характеристики товара:

Размер: 30 мм x 16 мм x 6 мм
/ Рабочее напряжение: 12 В-26 В
/ Максимальный выходной ток двигателя: 1,5 A
/ Рабочее выходное напряжение: 16 В
/ Максимальный выходной ток функционального порта: 700 мА
/ Рабочая температура: 0-70 °C

Поддерживает 14, 28 и 128 уровни управления скоростью стандарта DCC.
/ Подходит для всех моделей класса HO.
/ Имеет 4 рабочих выходных порта.
/ Рабочий выходной порт. Защита от перегрузки двигателя, защита от перегрева.
/ Эффект постоянной скорости.
/ Аппаратная поддержка двунаправленной связи.
/ Поддержка программатора 8100 , можно записывать внутренний звук.
