• 1. Краткая информация:

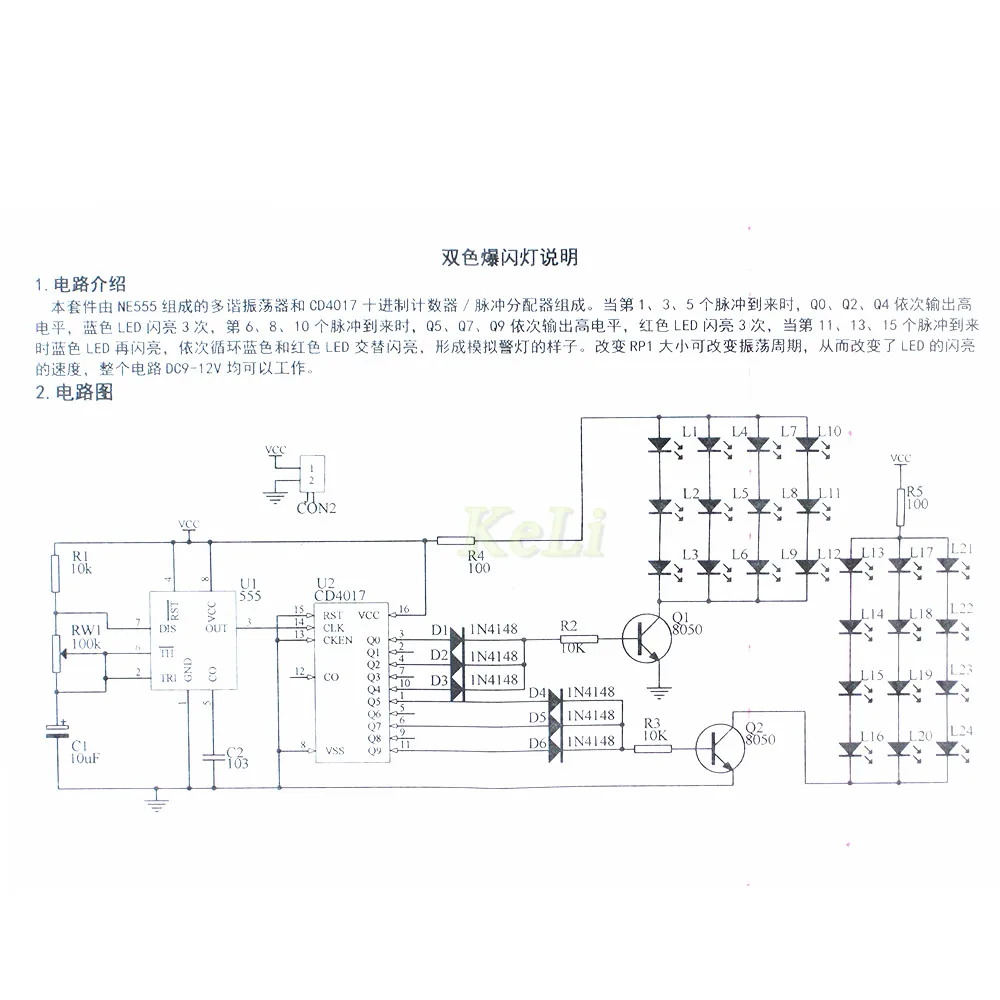

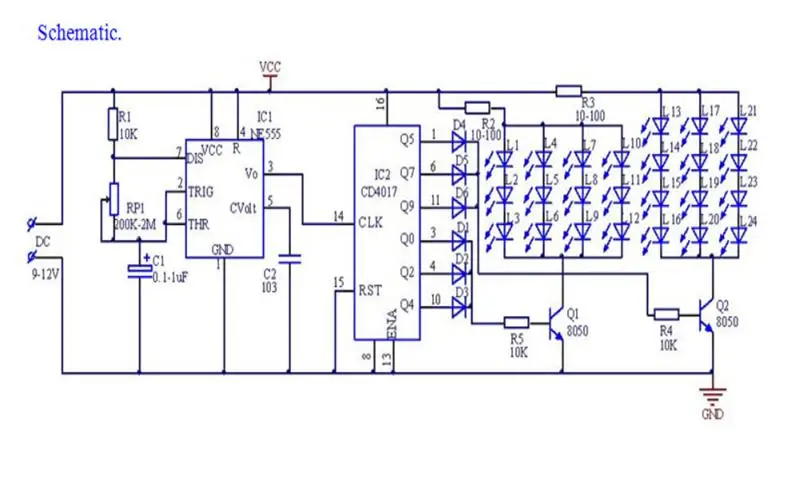

  В этом комплекте используется имитационный светильник, изготовленный из моделей NE555 и CD4017, светодиодный синий и красный светодиодный попеременно мигают в зависимости от импульса. Для подсчета мультивибратора, состоящего из NE555, будет иметь некоторую частоту осцилляционного сигнала, отправляемого на CD4017 десятичный счетчик/импульсный распределитель. Когда 1,3,5 импульсов прибудут Q0,Q2,Q4, выход высокого уровня, синий светодиодный мигает 3 раза, Q5,Q7,Q9, выход высокого уровня в повороте. Светодиодный фонарик, красный мигает 3 раза, синий светодиодный мигает снова, когда 11,13,15 импульсов, синий и красный светодиодный мигает попеременно, чтобы нравится сигнальная лампа. Изменение размера RP1 может изменить время колебания, таким образом, изменяя светодиодный световой поток, Вся цепь DC9-12V может быть работал.

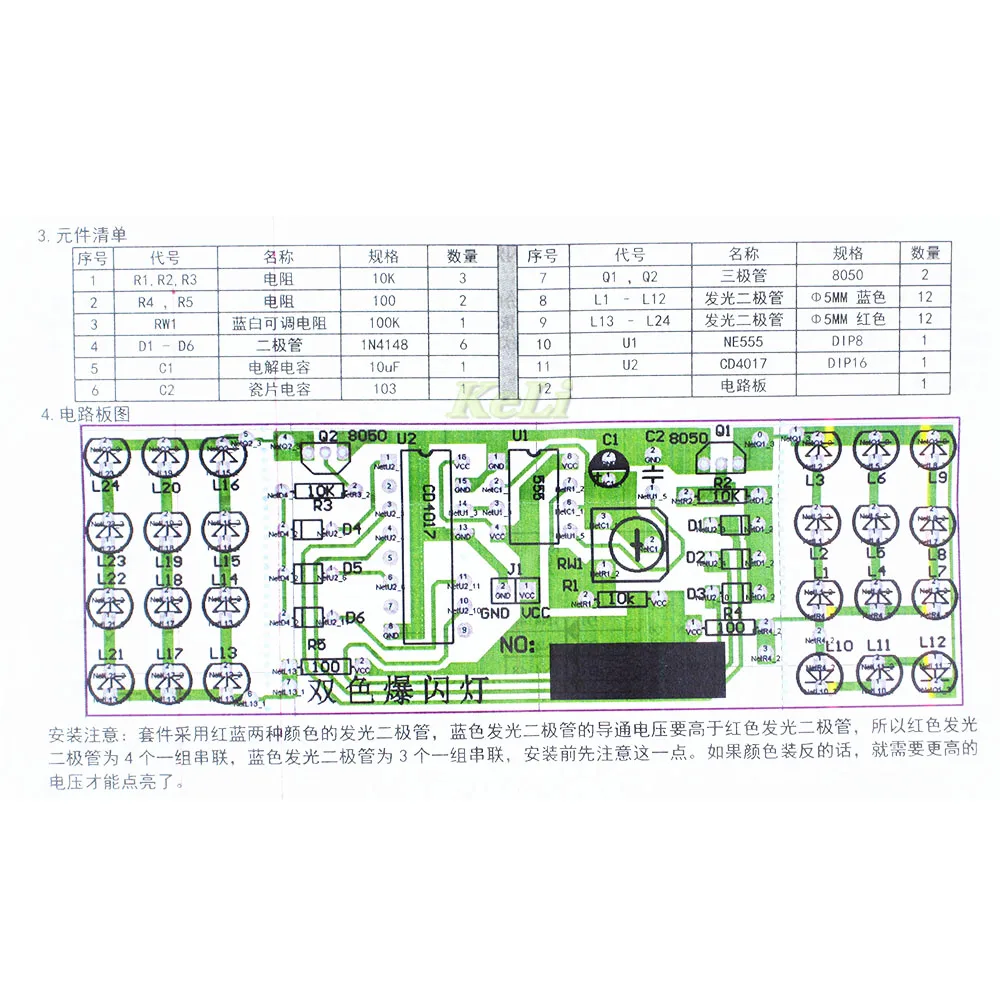

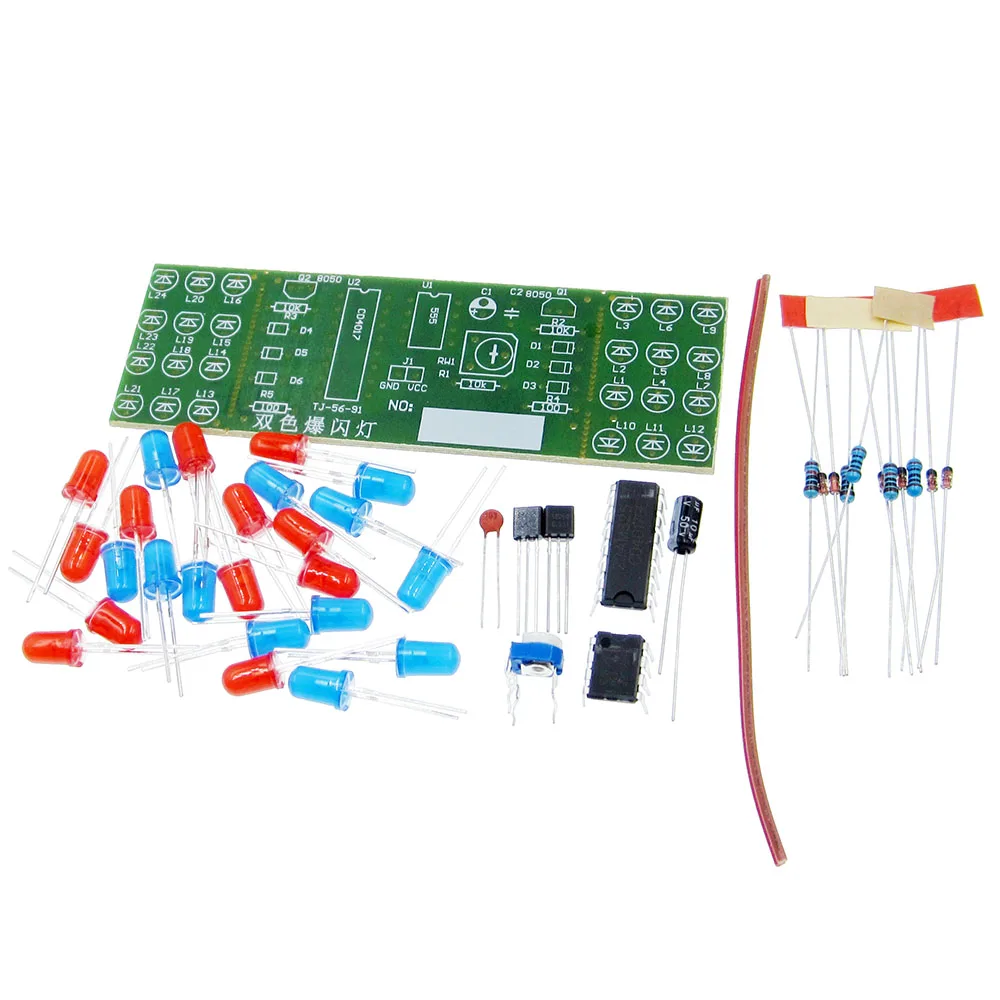

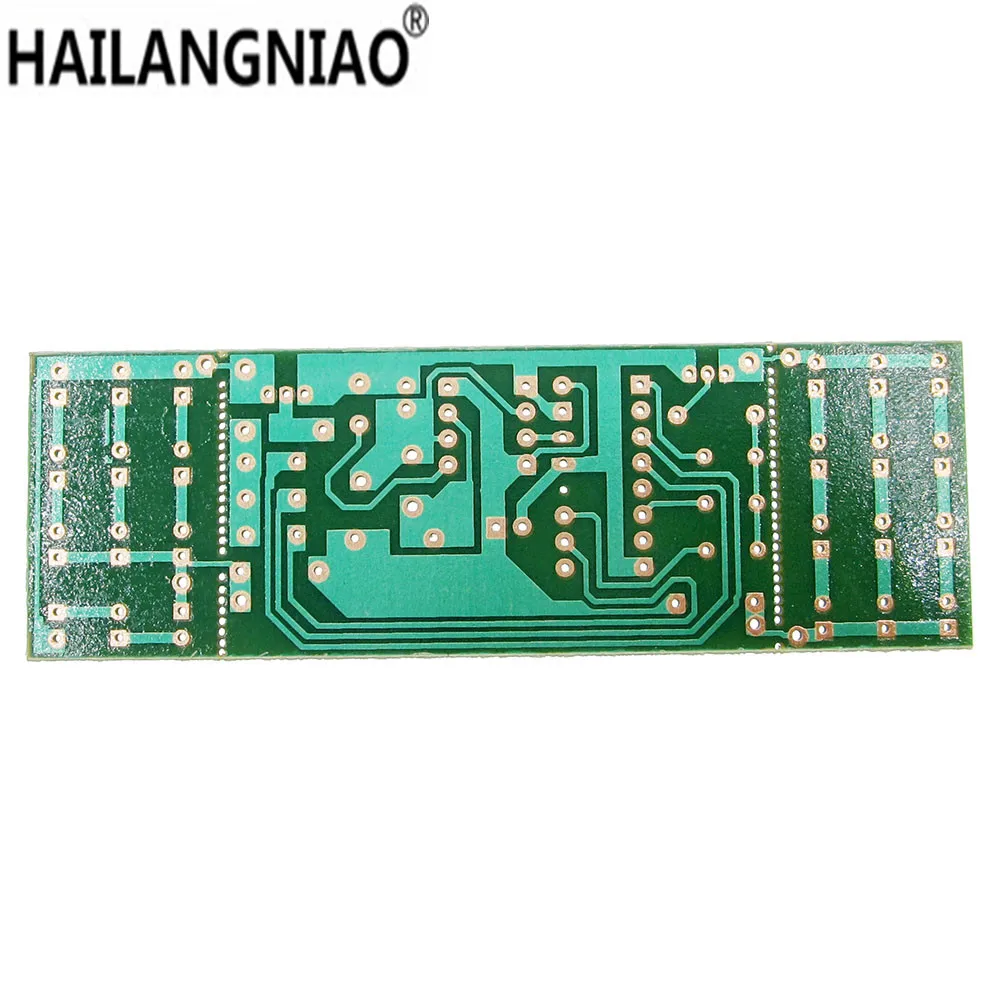

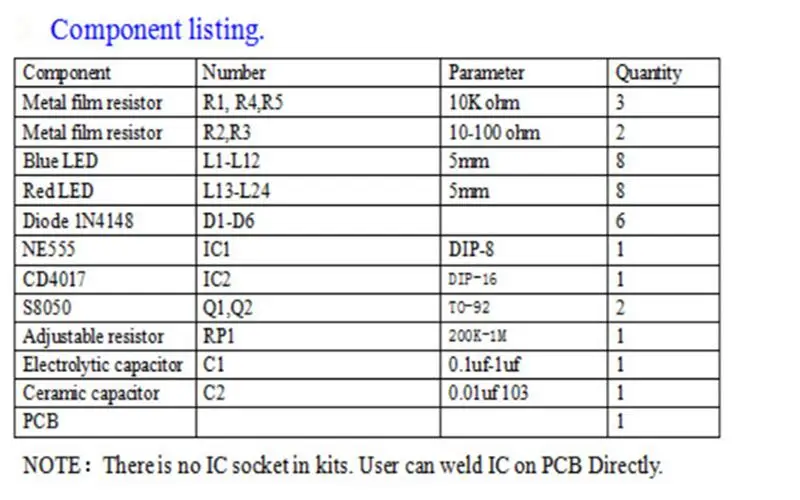

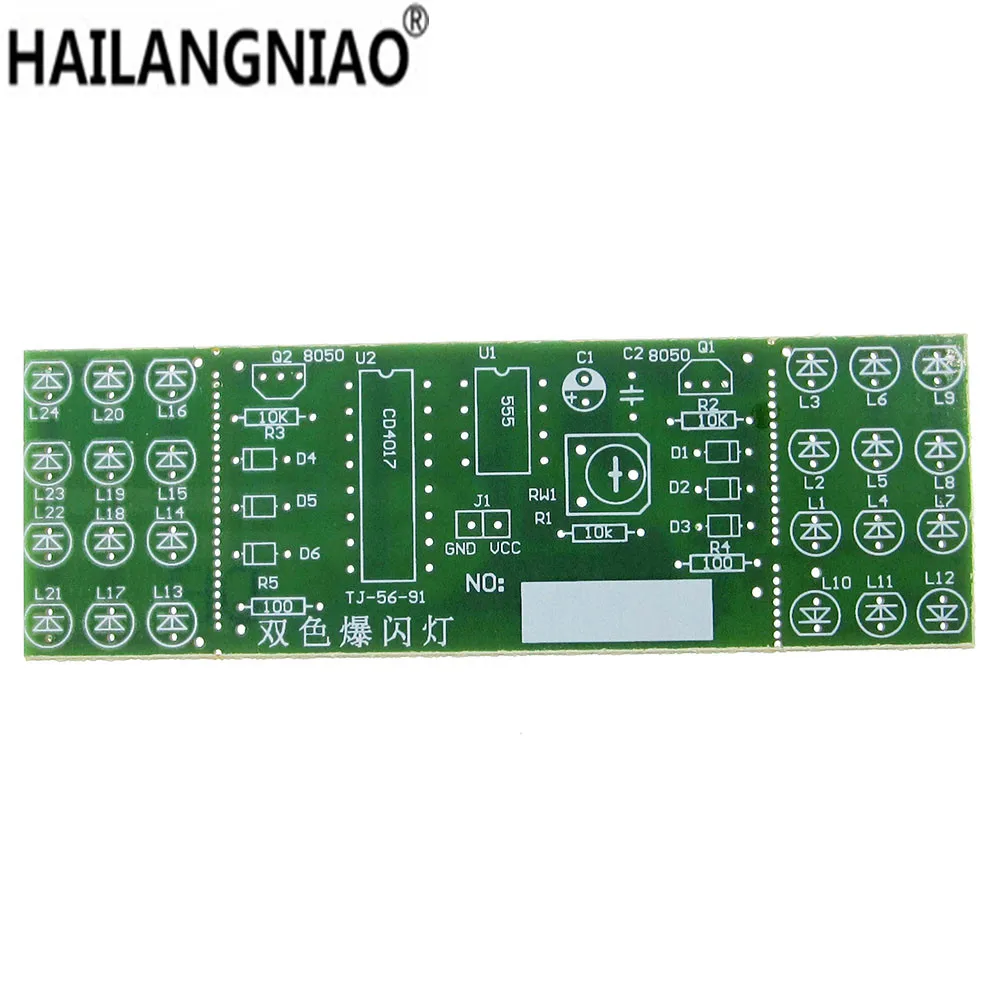

  Красный мигающий светильник и синий мигающий светильник формируют плату отдельно, подключается к основной плате через отверстие штампа. Если вам необходимо установить в другое место отдельно или увеличить расстояние, вам следует отрезать через отверстие штампа, а затем подключить Материнская плата с двумя проводами. Пожалуйста, обратите внимание на направление светодиодный, когда установка, особенно направление L11 и l12.r2 и R3 управления с яркостью светильник, вы можете изменить его надлежащим образом, диапазон 10-100 Ом.
