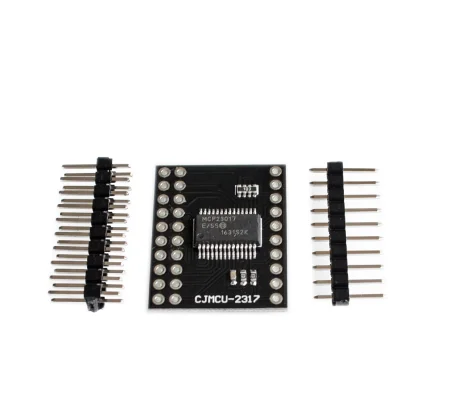

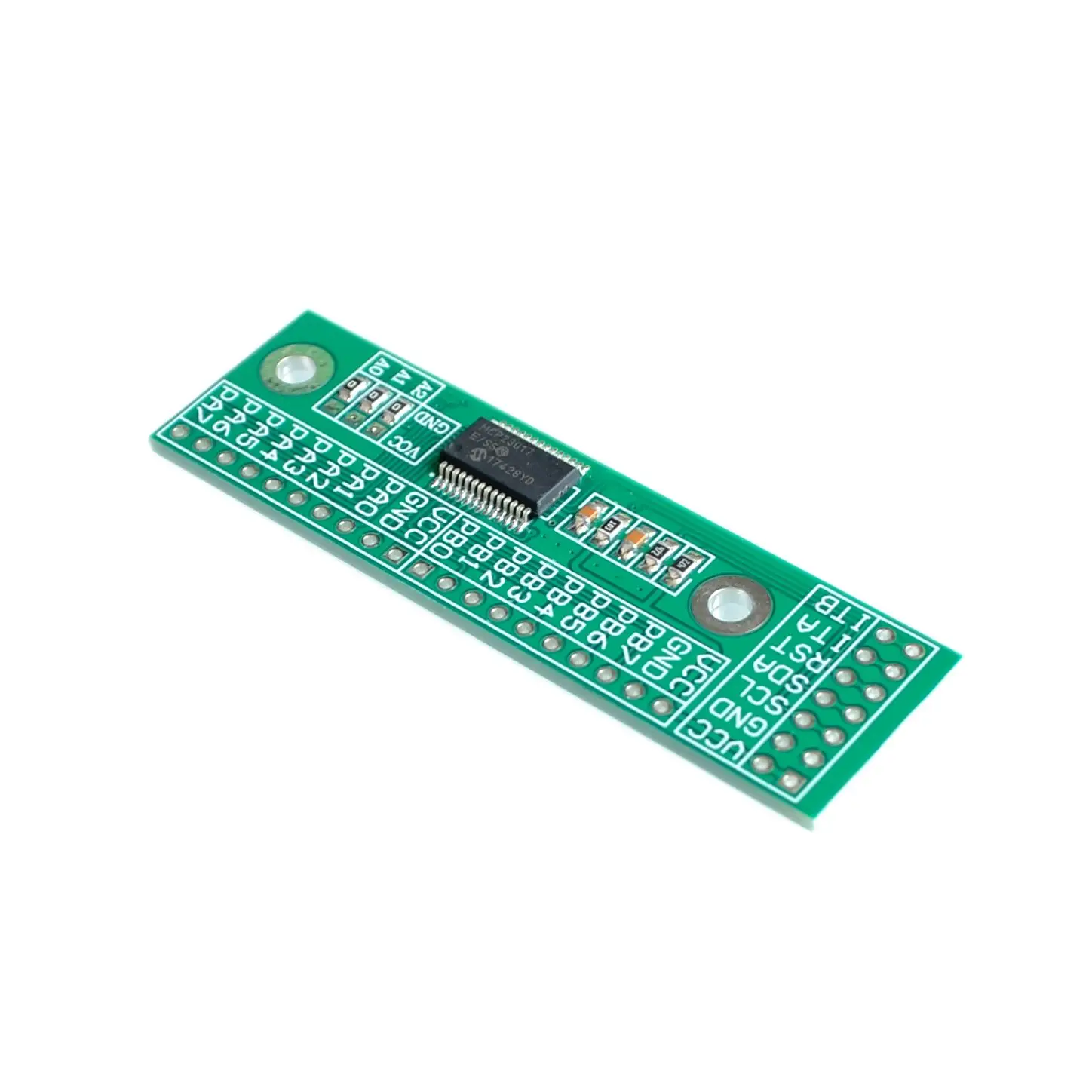

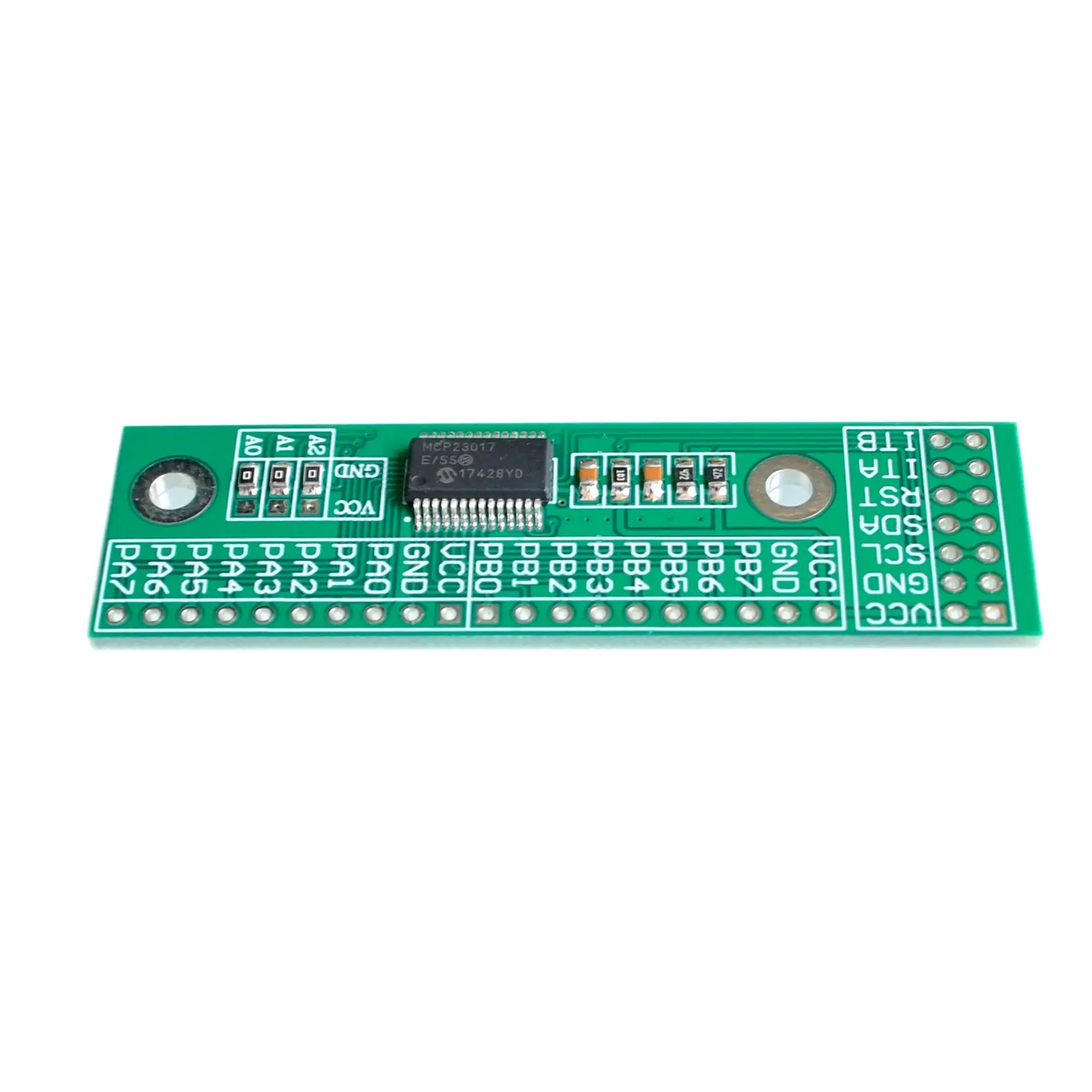

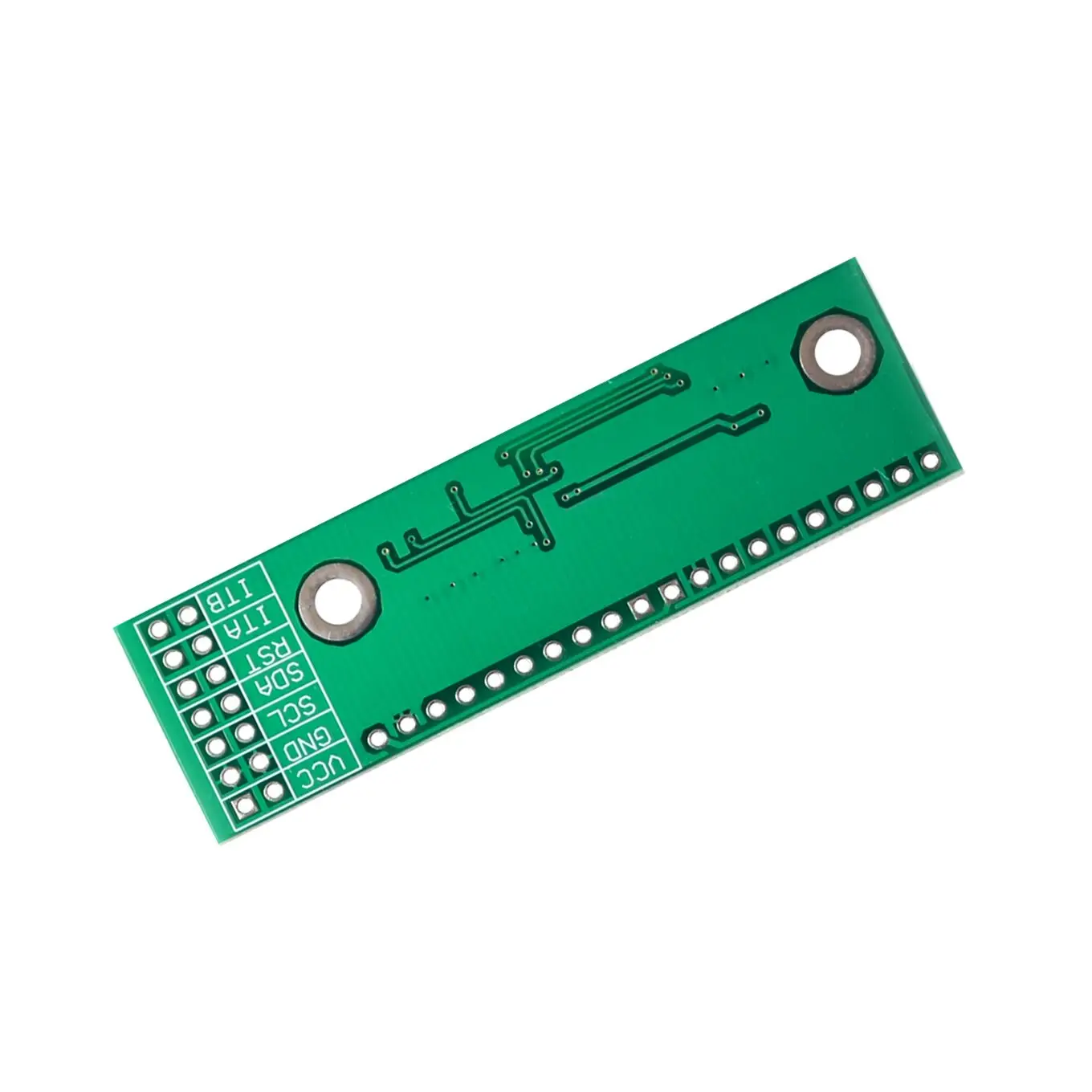

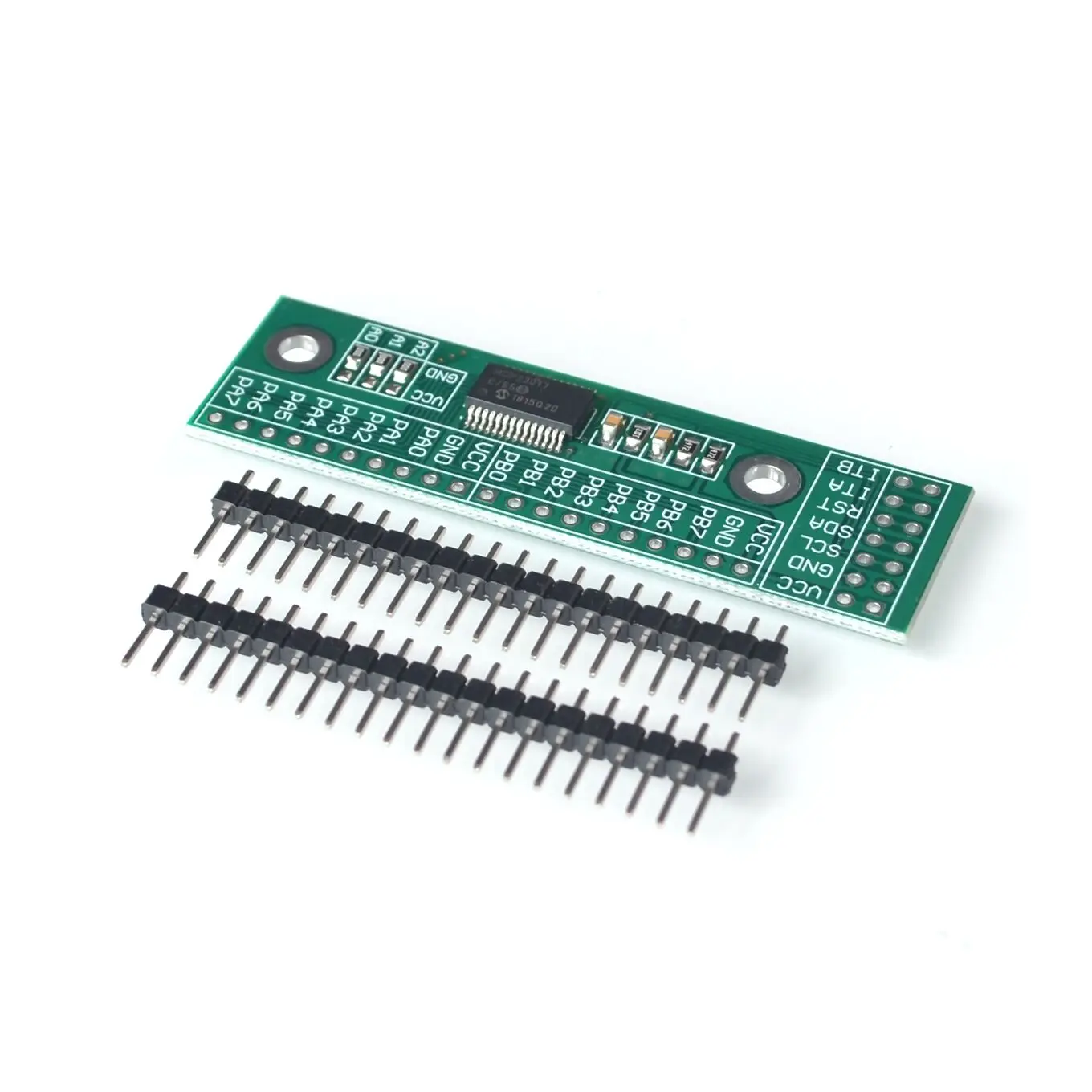

Интерфейс MCP23017 I2C 16 бит модуль расширения ввода/вывода контактная плата

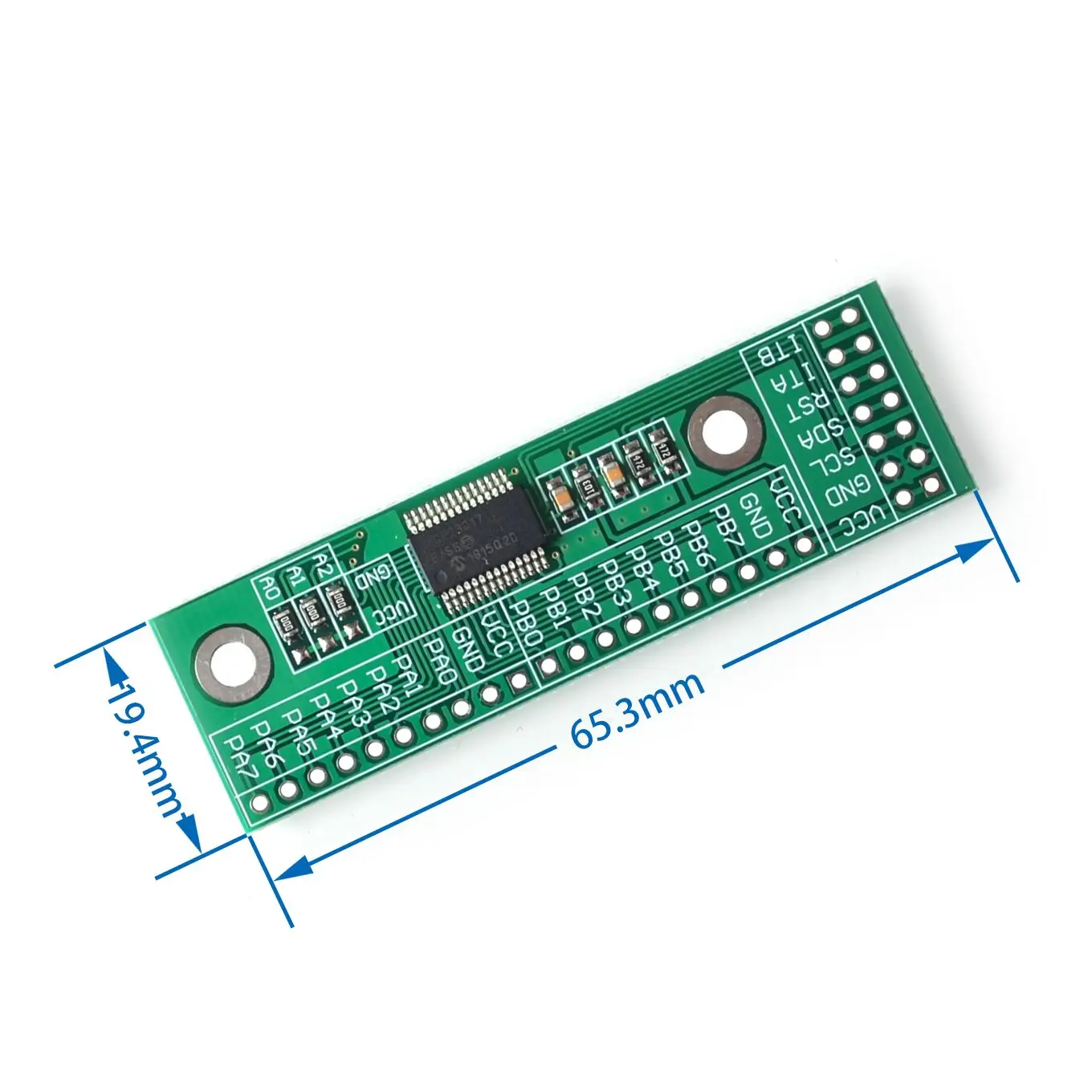

1. Описание: Этот модуль является 16 модулем расширения ввода-вывода интерфейса 12C и построен в микрочипе MCP23017. Функция чипа завершена. Каждый IO может быть произвольно настроен как вход или выход, и может быть установлен выдвижной резистор, и функция прерывания может быть включена для IO, настроенного как вход. Интерфейс IO обладает высокой пропускной способностью, а ток и ток могут достигать 25 мА. MCP23017-высокоскоростной интерфейс IIC. Поддерживает IIC частоту 100 кГц, 400 кГц и 1,7 МГц. Чип имеет 3 адреса, которые могут быть настроены на 8 различных адресов. Таким образом, 8 модулей могут быть подключены через два IIC автобуса для достижения до 128 IO расширения. Этот модуль является гибким в конфигурации и сильным в способности вождения. Есть много параллельных соединений.   2. Параметры: Нет. Параметр Значение 1 Рабочее напряжение 3,0 V-5,5 V 2 Чип привода MCP23017 3 Количество IO 16 (вход, выход, прерывание) 4 Источник питания привода 25mA1 5 Частота 12C 100 кГц, 400 кГц, 1 .. 7 МГц 6 Рабочая температура -40 по Цельсию-125 по Цельсию 7 Уровень чипа Промышленный Класс 8 Параллельное несколько До 8 9 Драйвер 51 и Arduino 10 Размер модуля 65 мм * 19 мм   3. Описание штифта: Нет. Штырь Функция Примечание 1 VCC Вход источника питания 3,0 V-5,5 V 2 GND Мощный отрицательный электрод 0 В 3 SCL 12C часы линии SCL подключение одного чипа IO pin или MCU 12C интерфейс 4 SDA 12C линия передачи данных SDA подключение одного чипа IO pin или MCU 12C интерфейс 5 RST Уменьшение чипа Низкий уровень эффективности, подключение MCU IO pin или не подключен 6 ITA Выход прерывания порта GPIOA Подключите MCU IO pin, без подключения при перерыве 7 ITB Выход прерывания порта GPIOB Подключите MCU IO pin, без подключения при перерыве

16-Bit Remote двунаправленный I/O Порты и разъёмы:

-Контакты ввода/вывода по умолчанию для ввода
Высокоскоростной I2C интерфейс (MCP23017):
-100 кГц
-400 кГц
-1,7 МГц
Высокоскоростной SPI интерфейс (MCP23S17):
-10 МГц (максимум)
Три металлических адресных контакта позволяют
Восемь устройств в шине
Настраиваемые выходные контакты прерывания:
-Настраивается как активный-высокий, активный-низкий или
Открытый сток
INTA и INTB могут быть настроены для работы
Независимо или вместе
Настраиваемый источник прерывания:
-Переключение из настраиваемого регистра
Изменения по умолчанию или штифта
Полярность инверсии зарегистрируйтесь для настройки
Полярность данных входного порта
Вход внешнего сброса
Низкий ток в режиме ожидания: 1 A (макс.)
Рабочее напряжение:
-1,8 V до 5,5 V @ -40 °C до + 85 °C
-2,7 в до 5,5 В @ -40 °C до + 85 °C
-4,5 V до 5,5 V @ -40 °C до + 125 °C
