Высококачественная калибровка 6 ГГц SMA/3 5 мм

Высококачественная калибровка 6 ГГц SMA/3 5 мм

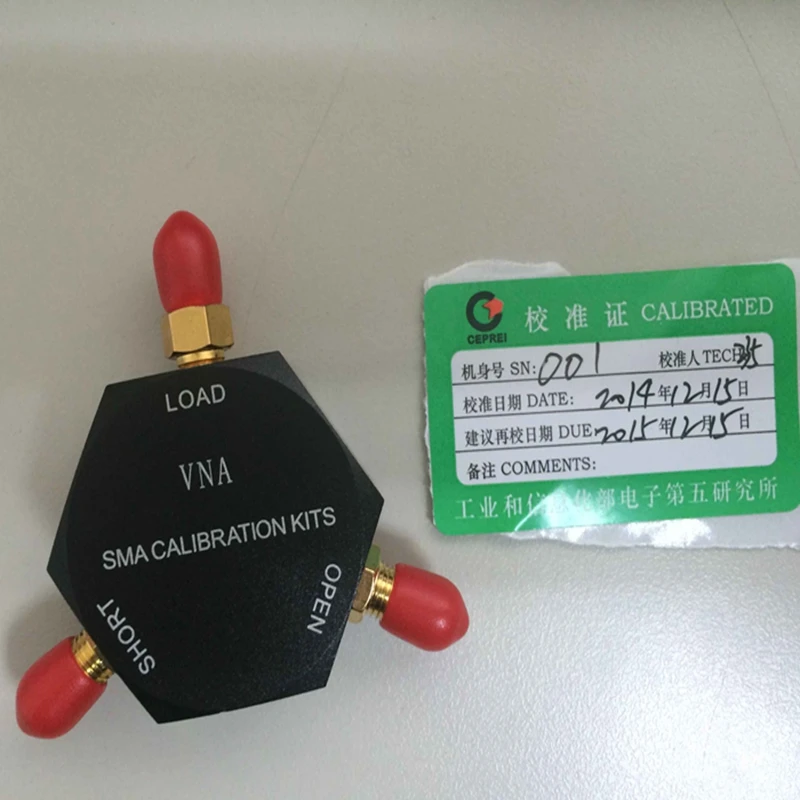

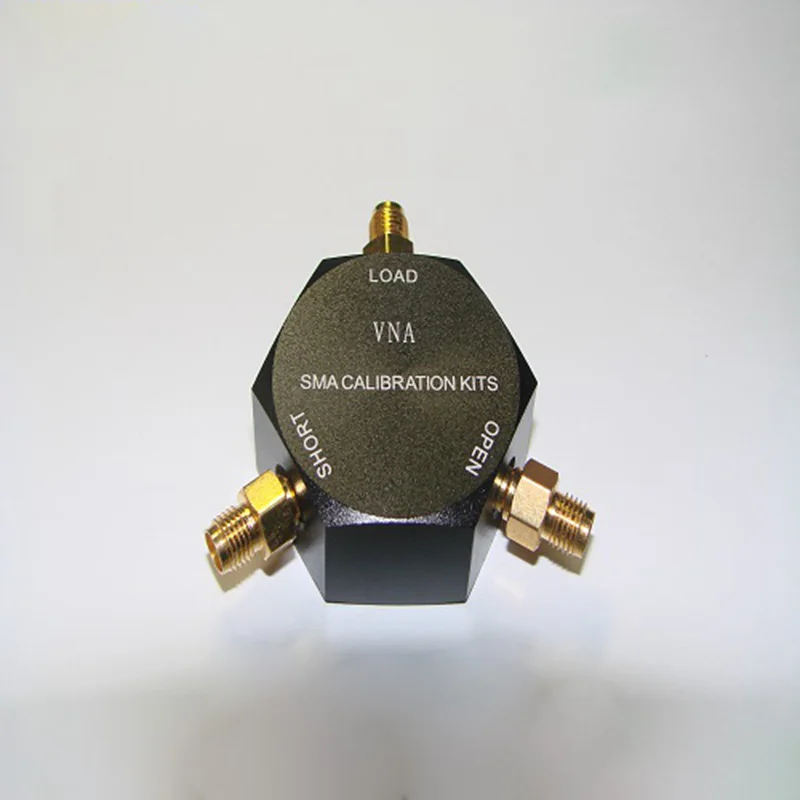

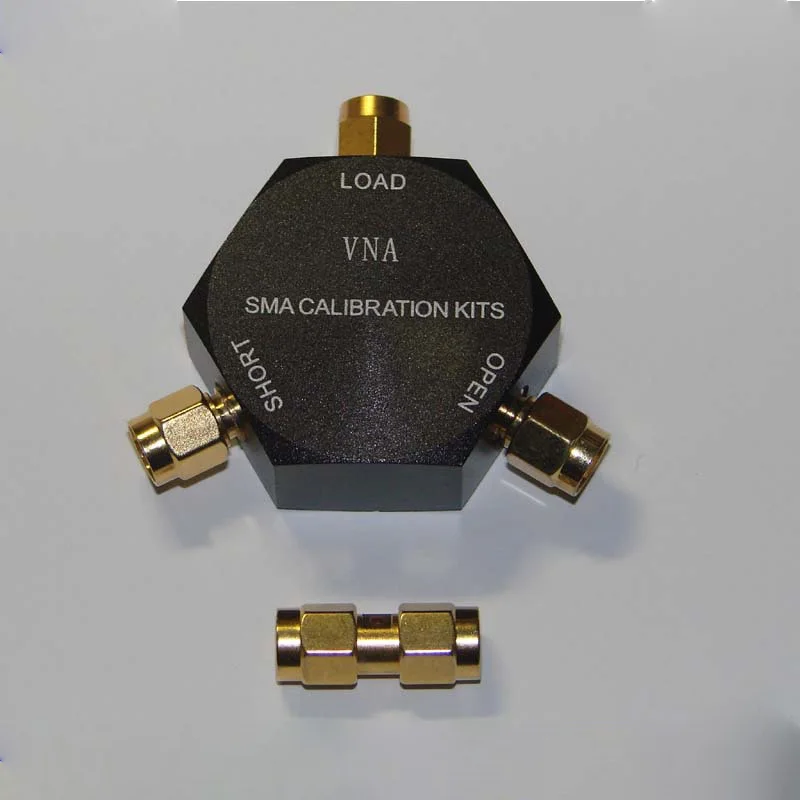

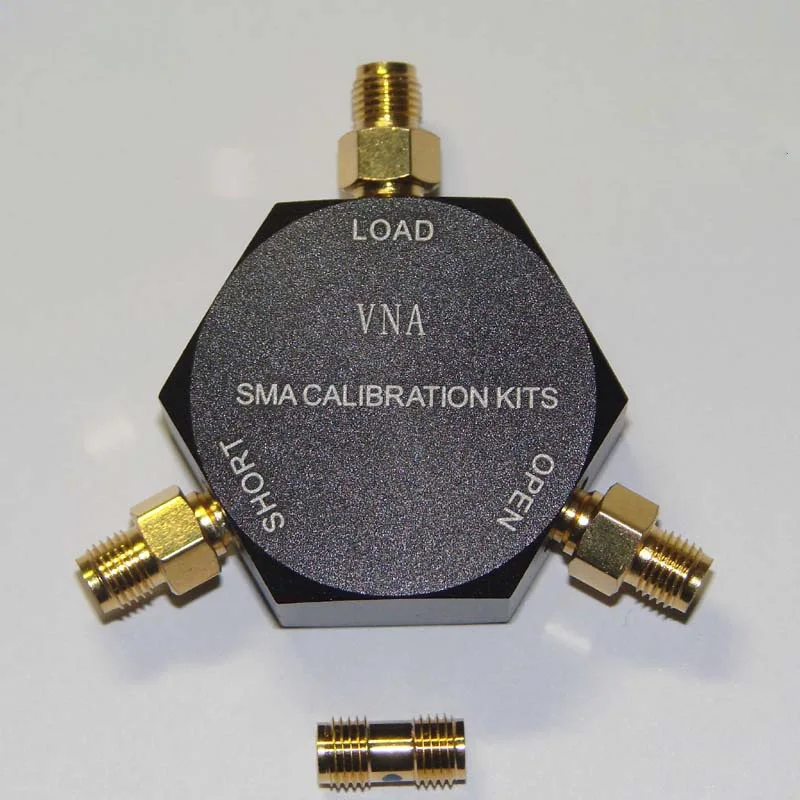

Описание продукта: Диапазон частот: DC-6GHzИнтерфейс: SMA женский мужской или женскийТочность открытой/короткой фазы: <+/-2 градусаПроизводительность нагрузки: VSWR DC-6GHz <1,04Тесты результатыРезультаты измерений двойных негативов: (DC-6GHz SWR <1,04)Мало знаний: Емкость открытого контура сетевого анализатора. Индуктивность шунта Нелинейная с частотой. Соответствующие формулы:C = C0 + C1 * f + C2 * f ^ 2 + C3 * f ^ 3L = L0 + L1 * f + L2 * f ^ 2 + L3 * f ^ 3Как извлекать Калибровочные детали C0, C1, C2, C3 и shunt L0, L1, L2, L3 были секретом иностранных компаний. Даже некоторые компании продают откалиброванные детали, которые имеют очень длинные различия в цене между параметрами и без параметров. После многих лет исследований, мы полностью захватили методы добычи и установки этих параметров.Часто задаваемые вопросы по частям калибровки1. Почему схема калибровки имеет значение задержки и емкость? Короткое замыкание будет иметь значение задержки и значение индуктивности?Объясните легко понять, что внутренняя игла открывателя имеет определенную электрическую длину и, следовательно, имеет значение задержки. Емкость между внутренними штифтами открытого контура и экранированный чехол формируется, и есть также емкость бахромы в конце внутреннего штифта, то есть, конец далеко от тестового кабеля. Более того, изменение распределенной емкости открытой цепи с частотой не является линейным. Необходимо использовать высокозаказанные полиномы. Обычно ниже 6 ГГц, C0 может характеризовать его емкость. Частота выше и может потребоваться для 3-го заказа. Для шунта будут задержки значений и значений индуктивности.2 почему сетевой измерительный порт 1 не подключен к открытой цепи после калибровки открытия/короткого/нагрузки? Почему это не в самой свободной точке диаграммы Смита? Но есть круглая дуга?Из вышесказанного мы знаем, что открытая цепь имеет характеристики задержки и емкости, что является причиной этого феномена. Как правило, если частота низкая, дуга образует дугу из открытой точки (самая правая точка) вдоль емкостной плоскости, то есть внешний круг нижней половины.3. Я хочу сделать антенну подходящей. Если для калибровочной детали нет параметров открытого замыкания и короткого замыкания, будут ли последствия?Как вы знаете, совпадение на диаграмме smith circle на самом деле является реальной частью и воображаемой частью импеданса, то есть в нем есть информация о фазе. Если параметры калибровочной части не точно определяются в сетевом приборе, будет вызвано сопротивление в результате окончательного теста. Положение кривой смещается на диаграмме smith. В это время, например, схема l-типа используется для сопоставления, и это не сделано в правильном направлении, что приводит к ошибочным результатам.4. Почему я не определил параметры калибровки при калибровке с agilent сетевым оборудованием?Фактически сетевой инструмент agilent работает по умолчанию с моделью опции калибровки, такой как 85033E. Номер модели и ее параметры соответствуют. Вы можете увидеть соответствующие параметры под CAL --- Modify cal kit --- define cal kit. Внутренний Открыватель будет иметь задержку и C0 до C3 значения.5 как понять фазовую точность калибровочных частей сетевого анализатора?Открытый/короткий калибровочный прибор сетевого инструмента имеет индекс точности фазы, затем какова истинная точность фазы. Открытый сНапример, открытие само по себе имеет значение задержки, который является основным индексом, влияющим на его точность фазы. Кроме того, распределенная емкость такжеЭто C0, C1, C2 и C3, которые также увеличивают задержку, что также способствует значению фазы. Таким образом, фаза открытой цепи является задержкой иОбщий результат емкости ткани. Если вы не можете точно извлечь параметры открытой цепи, невозможно поднять точность фазы.
