DC 2 8 6 в 30 1500MA 1.5A светодиодный PWM драйвер Модуль управления регулируемый

DC 2 8 6 в 30 1500MA 1.5A светодиодный PWM драйвер Модуль управления регулируемый

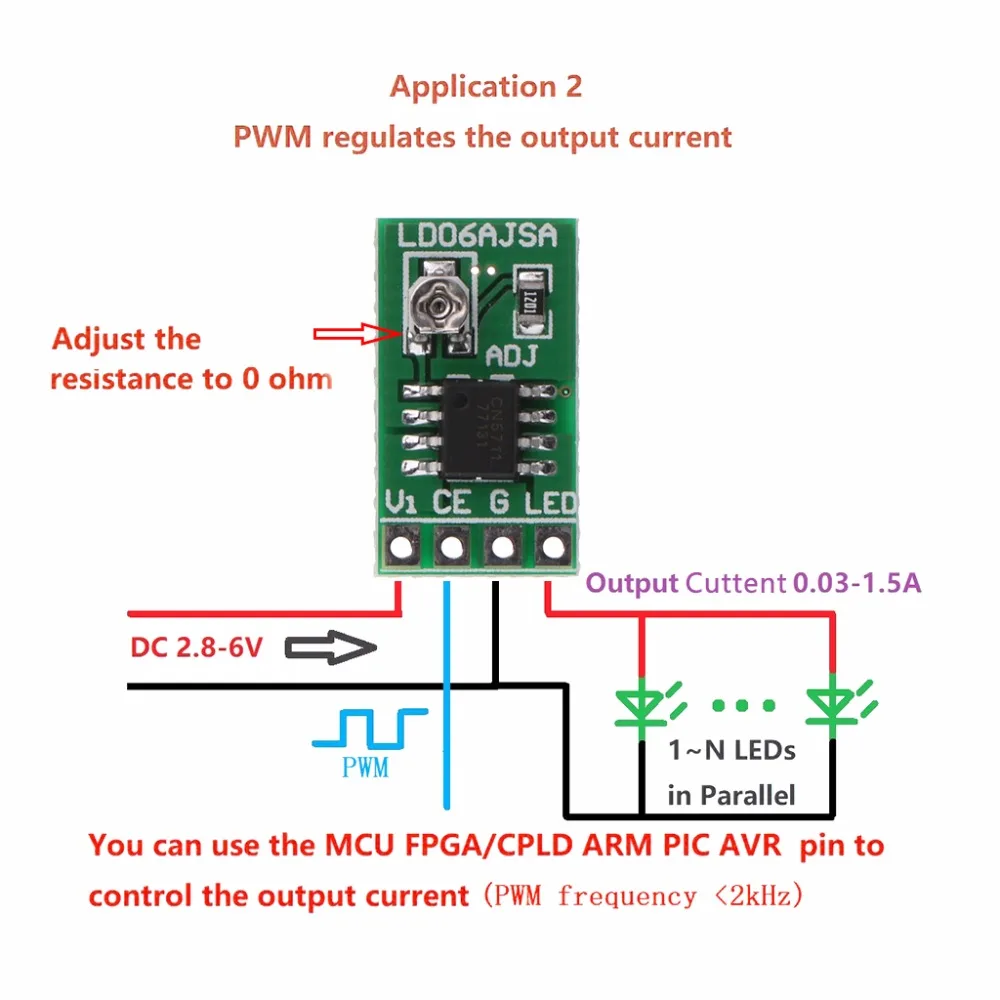

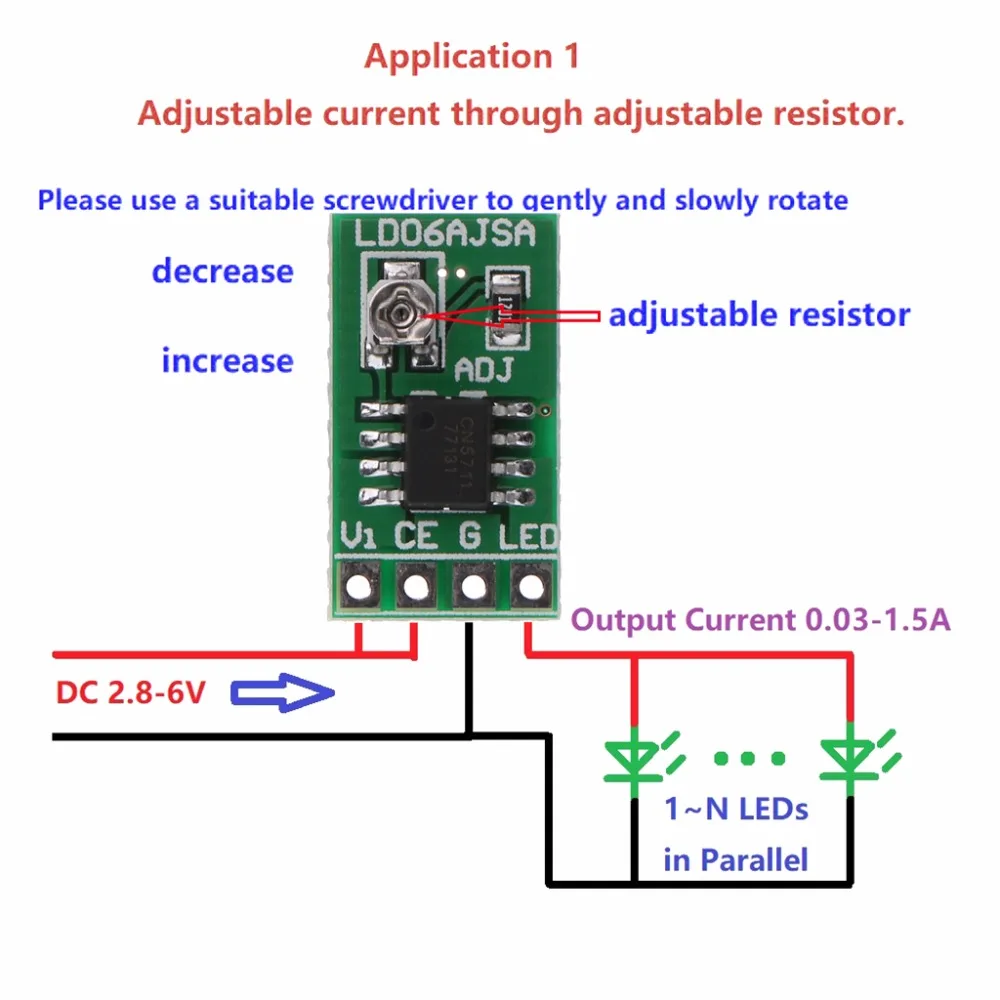

LD06AJSA / B-это интегральная схема, работающая от входного напряжения 2,8 В до 6 в, постоянный выходной ток может быть установлен на 1,5a с внешним резистором. LD06AJSA / B состоит из высокоточного эталонного напряжения, усилителя, зеркала тока и т. д. Транзистор питания на чипе и чувство блока тока значительно уменьшают количество внешних компонентов, что делает LD06AJSA / B идеальным для Светодиодный драйвер. Когда булавка CE высока, входное напряжение больше 2,8 В и выше, чем светодиодный индикатор прямого напряжения плюс необходимое падение напряжения, LD06AJSA / B обычно работает для обеспечения постоянного тока от PULLOBEE. LD06AJSA / B принимает регулирование температуры вместо функции защиты температуры, регулирование температуры может привести к непрерывному включению LEVOU в чехол высокой температуры окружающей среды или падения высокого напряжения. Когда температурный переход LD06AJSA / B достигает около 135 ° C, внутренняя температурная Настройка блока уменьшает ток, так что температура светодиодный соединения не будет расти дальше. Эта функция позволяет пользователям максимально использовать возможности управления питанием чипа, не беспокойтесь о перегреве чипа и повреждении чипа или внешних компонентов. LD06AJSA / B также имеет функцию позволяя чипу, который может весь чип, чтобы уменьшить потребление тока при отключении в течение 1uA. LD06AJSA / B также принимает текущий блок защиты от перегрузки. Когда текущий светодиодный индикатор 1.9A приближается (типично), защита от тока начинает функцию, чтобы предотвратить увеличение тока светодиодный. Применение 1: проводка в соответствии со следующей фигурой, используйте подходящую отвертку осторожно и медленно Поворачивайте Регулируемое сопротивление. Применение 2: Настройте Регулируемое сопротивление до 0 Ом (или Максимизируйте ток в соответствии с заказом 1), а затем используйте выходной ток MCU сигнала PWM для управления светодиодный Частота сигнала PWM должна быть менее 2 кГц   Характеристики: Рабочее напряжение: 2,8-6 В постоянного тока (идеально подходит для 3 в 3,3 В 3,7 в 4,5 В 5 в 6 в светодиодный драйвер) Выходной ток: 30-1500ма Максимальная выходная мощность: 9 Вт Может управлять светодиодами 1-16 шт. 2,8-6 в (максимальный ток не превышает 1,5a) Текущие правила: 1 через Регулируемое сопротивление; 2 через Управление сигналом PWM Чип контроля температуры Более чем Защита от тока Диапазон рабочих температур Размер: 1,8x 1 см/0,71x0,39 дюйма Количество: 1 шт.   Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   Розничная посылка отсутствует Посылка включает в себя: Светодиодный драйвер-1 шт.
