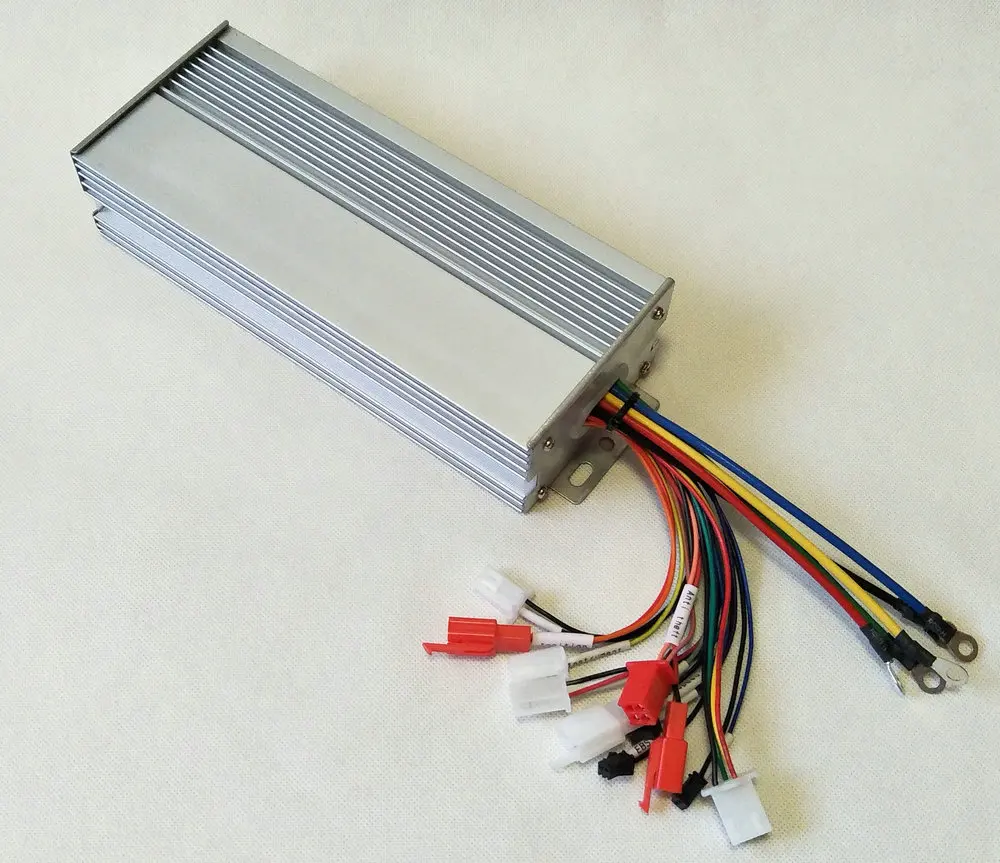

BLDC sinewave контроллер двигателя векторный 48v60v72v1500w2000w 18 mosfet Электрический велосипед MTB Педальный скутер трицикл преобразования части

Это векторный, синусоидный датчик, большая мощность, низкий уровень шума. Это занимает силовую трубу, которая импортируется из США,

Для универсальной версии 48-72 v, по умолчанию, точка защиты низкого напряжения 41 v.

Размер 227*93*43 мм (не включает фиксированную часть)

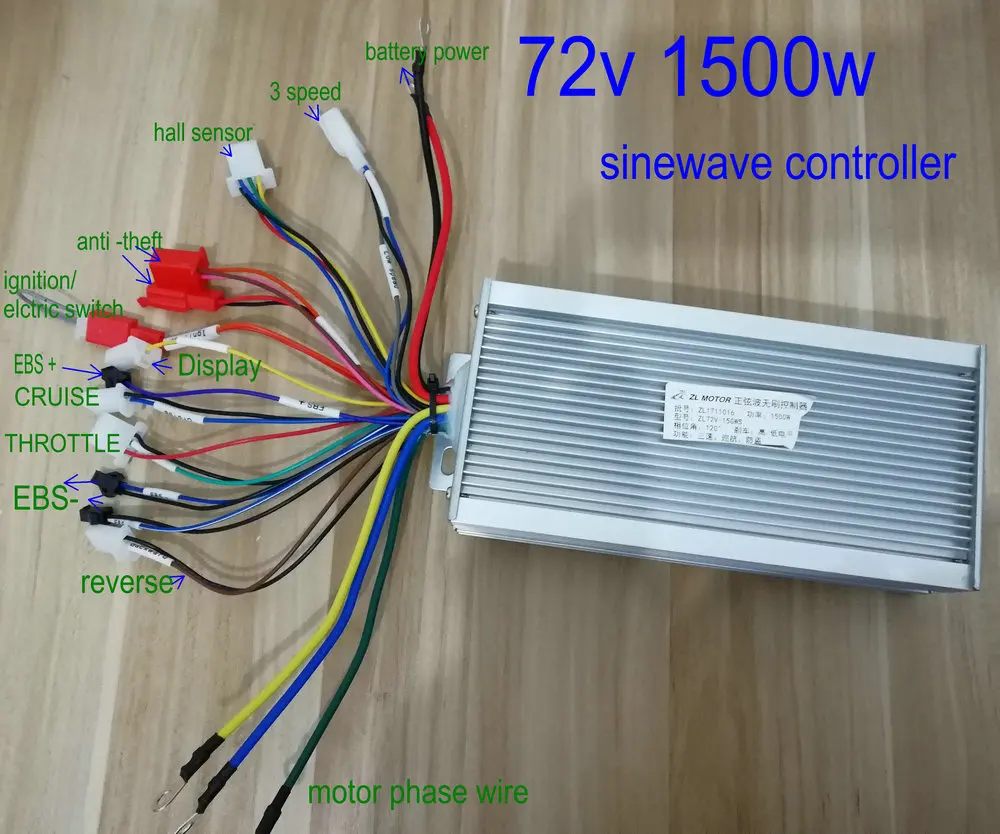

Проводка как ниже:

Фазный провод

Датчик Холла

Дисплей провода

Тросик дроссельной заслонки

Комплектующие системы охранной сигнализации (провод

3 высокоскоростной провод,

Высокая тормозной провод

Низкая тормозной провод

Круиз

Дополнительный провод, который нужно сделать для заказа, пожалуйста, свяжитесь с нами заранее,

EABS стоп-сигнал

Сойдет до необходимого уровня.

Вес нетто: 1 кг,

Клиент, пожалуйста, оставьте сообщение, чтобы выбрать нужную вам функцию, или мы отправим все, что есть на складе.

Предельный ток:

Это 18mosfet.

48 v-84 в 1500 Вт 45a

48-72 v 1800 w 47A

48-84 в 2000 Вт 50a

Пожалуйста, обратите внимание:

1. синусоидный датчик имеетНет собственной личности learing провода, Нужен клиент, чтобы знать, как соответствовать фазный провод двигателя с контроллером фазный провод. Если нет, пожалуйста, купите обычныйПрямоугольная волна контроллер. ИОн должен совпадать с мотором, который имеет датчик холла.

2. по умолчанию угол фазы 120 градусов, если требуется 60 градусов, пожалуйста, оставьте сообщение в примечаниях,

3. Пожалуйста, не подключайте провод питания красный-P и черный-N оптически, или вы погубите ваш контроллер,

Пожалуйста, не используйте его по напряжению.

Не подключайте провод дисплея, если вы не знаете, какой это.

Не скручивайте дроссель до конца, когда вы проверяете и регулируете фазный провод.

Преимущество синусоидный датчик;

1. Бесшумный, без шума,

2. комбинированная скорость, эффективность и крутящий момент

3. Легко скалолазание даже при Тяжелая загрузка

4. стартовый крутящий момент большой, более высокая скорость запуска

5. При обычном ходовом состоянии, имеет более высокую скорость и большой диапазон, чем контроллер квадратной волны,

Некоторые функции, такие как Реверс и ebs на изображении выше, должны быть сделаны для заказа, пожалуйста, свяжитесь с продавцом заранее, или мы отправим все, что есть на складе.

Инструкция пользователя для синусоидный датчик

1. Электропроводка

Провод питания аккумулятора 1,1:

Мощный положительный-толстый красный провод

Черный провод с отрицательной толщиной

Электрический переключатель провода (красный и оранжевый провод): подключил эти два провода, или соединиться с электрическим переключателем, тогда контроллер может работать.

Если у вас есть электрический замок, вы можете подключить оранжевый провод с электрическим замком.

1,2 мотор фазный провод

Толстая желтая фаза U

Толстый зеленый-v фаза

Толстый синий-w Фаза

1,3 провод датчика Холла

Тонкий красный провод-зал + 5 В

Тонкий черный провод-отрицательный

Тонкий желтый провод-зал a

Тонкий зеленый провод-зал b

Тонкий синий провод-зал c

1,4 тросик дроссельной заслонки

Тонкий черный провод-отрицательный

Тонкий красный провод-дроссельная заслонка + 5 В

Тонкий зеленый провод-провод сигнала дроссельной заслонки

1,5 охранная сигнализация-подключение с 4 или 5 проводом alarmer

Тонкий красно-мощный положительный

Тонкий черный-отрицательный

Тонкий серый провод-мотор сигнальный провод

Тонкий оранжевый провод-Электрический пусковой сигнальный провод

Тонкий розовый провод-двигатель блокировки сигнала провода

1,6 3 высокоскоростной провод

Тонкий синий провод-высокоскоростной провод

Тонкий черный провод

Тонкий серый провод-низкий высокоскоростной провод

-Подключение с синим и черным, контроллер переходит в режим перегрузки, скорость на 10% выше оригинальной скорости

-Подключение с серый и черный провод, контроллер идет низко высокоскоростной провод, скорость на 30% ниже, чем обычные скорости

1,7 Дисплей провода

Тонкий желтый провод, может соединиться с фазовым дисплеем скорости, одометром и так далее,

1,8 круизного провода

Синий и черный провод

Подключите этот два провода, велосипед переходит в Круизный режим, поверните дроссельную заслонку в место и держите это в течение 6 секунд, и отпустите дроссель, вы можете сохранить эту скорость и работать.

Если вы подключаетесь с переключателем кнопки, можете перейти в круиз-режим ручного управления, нажмите кнопку велосипед перейдет в круиз-режим. Велосипед работает с текущей скоростью, нажмите снова, выход из круизного режима.

1,9 низкая тормозной провод

Тонкий синий белый провод и черный провод-подключение низкого уровня тормозной сигнал провода с заземлением провода вы можете осуществить функцию тормоза

1,10 высокого тормозной провод

Тонкий фиолетовый провод-подключение высокого уровня тормозной сигнал провода с положительным проводом вы можете осуществить функцию тормоза

1. Обращаем Ваше внимание, что/советы

2,1 плотно Соедините все разъемы, пожалуйста, не подключайте питание положительным и отрицательным проводом, что сгорит контроллер

2,2 пожалуйста, отрежьте питание до провода. Подключите провод питания, провод электрического переключателя, фазный провод, провод датчика Холла и тросик дроссельной заслонки, отрегулируйте мотор, когда он вращается в правильном направлении, затем подключите другие провода, и оставьте в стороне те провода, которые вы не используете. Затем завершите установку,

2,3 Если вы не устанавливаете Электрический электрозамок, Пожалуйста, подключите Электрический переключатель провода с положительным аккумулятором

2,4 пожалуйста, не используйте контроллер перенапряжения

2,5 когда вы регулируете фазный провод, пожалуйста, слегка скручивайте дроссельную заслонку, и не скручивайте его полностью,

2,6 этот контроллер предназначен для использования вместе с нашим проводом с правой стороны двигателя и задним приводом, или с передним приводом с левой стороны, не нужно регулировать фазный провод, подключите фазный провод одного цвета, двигатель может работать правильно,

2,7 если вы используете его вместе с нашим задним приводом левой стороны, подключите желтый фазный провод и обменяйте синий и зеленый фазный провод, пожалуйста,

И если вы покупаете этот контроллер отдельно и используете вместе с вашим собственным мотором, пожалуйста, оставьте, как соответствовать контроллеру фазный провод с вашим мотором фазный провод вручную.
