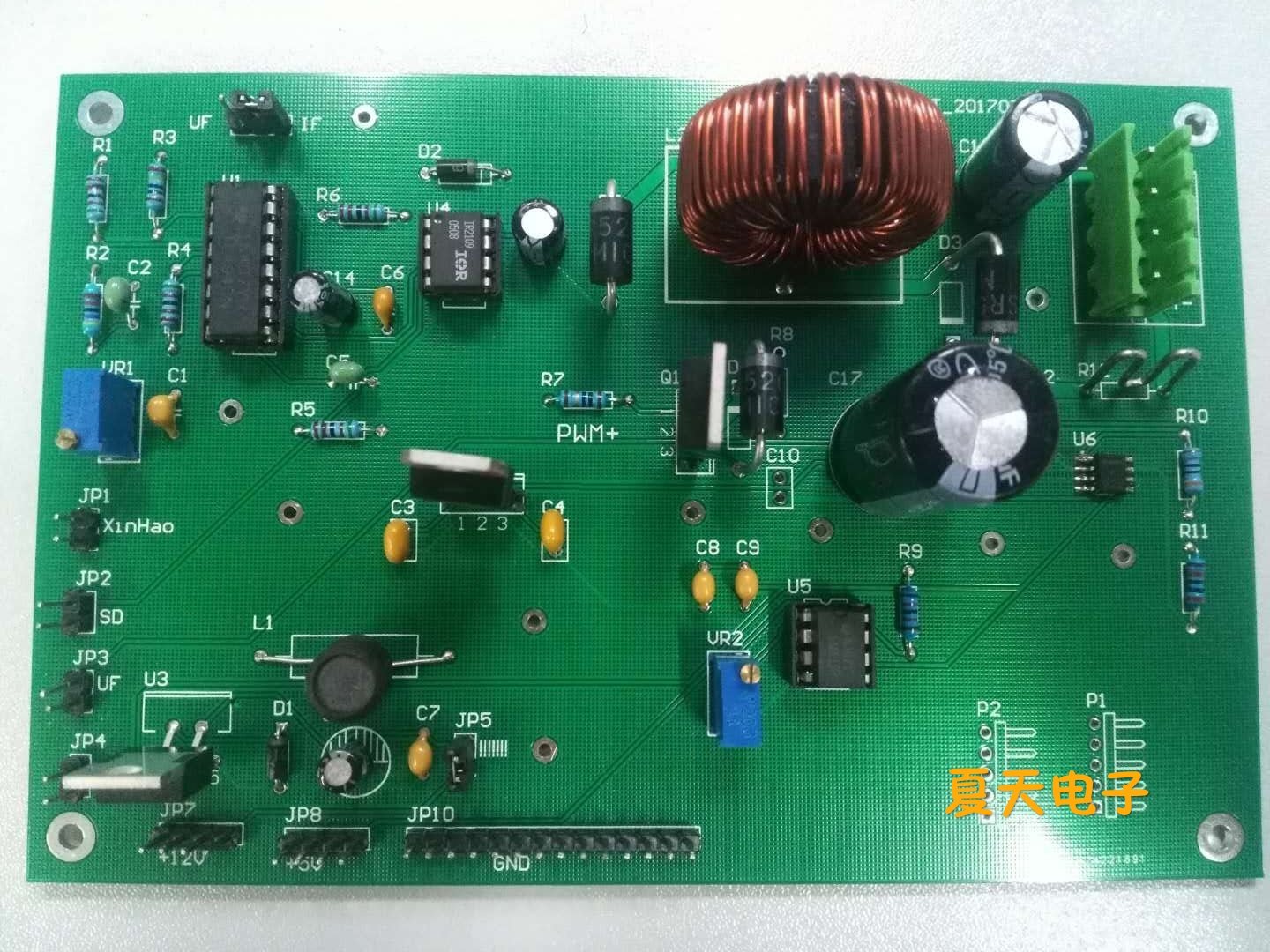

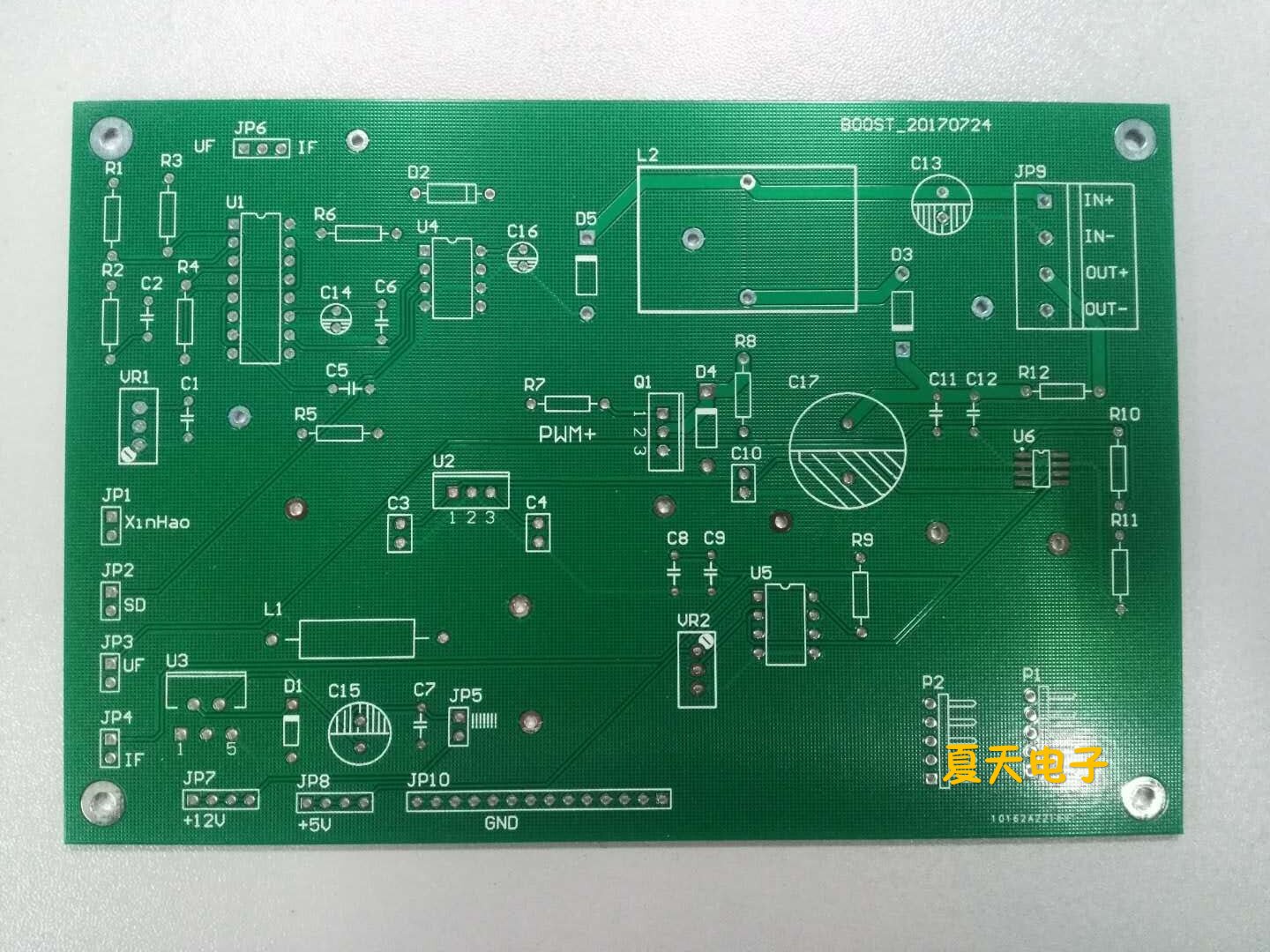

Источник питания для студенческого конкурса электронного дизайна TL494 DC

---

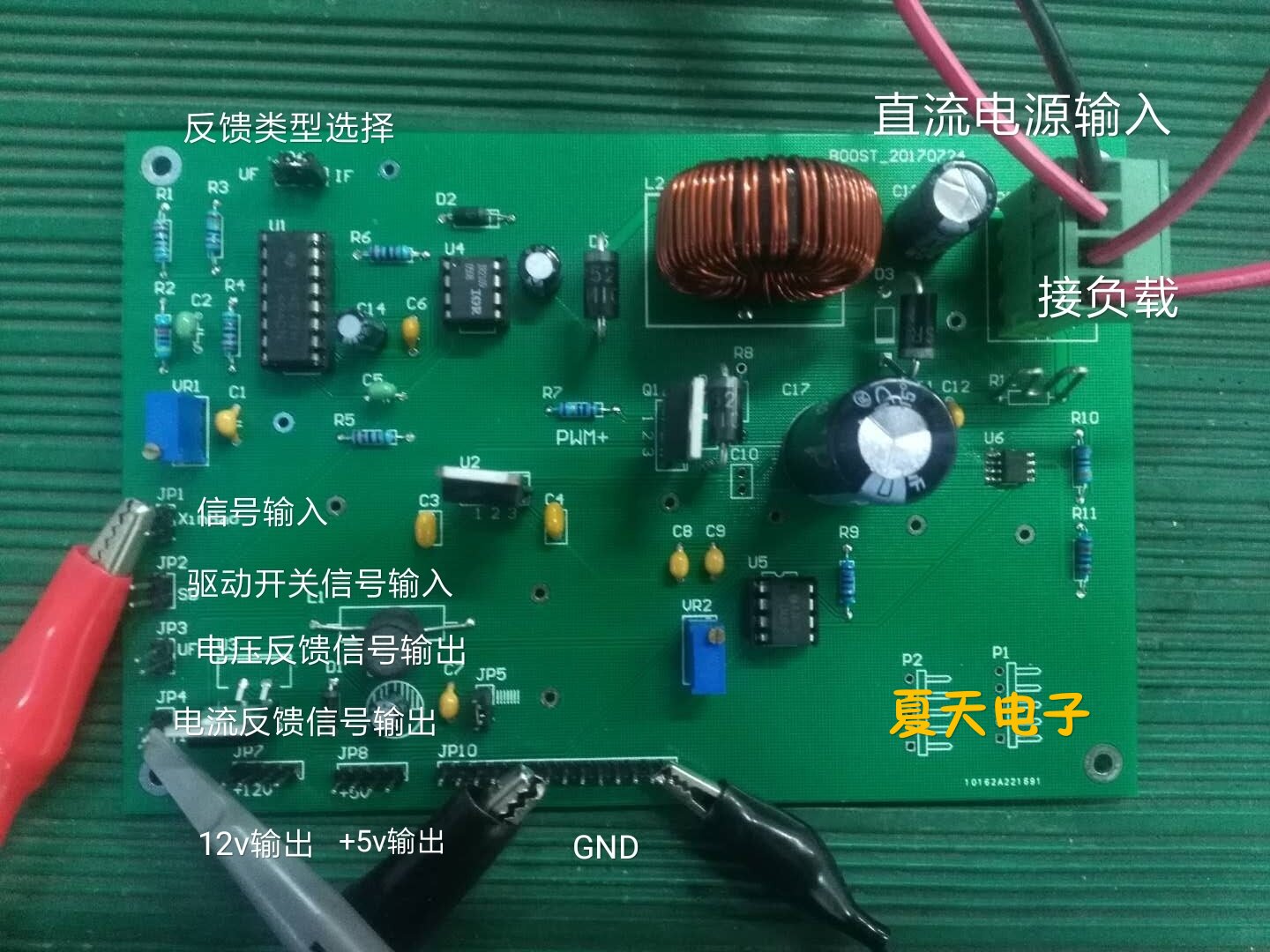

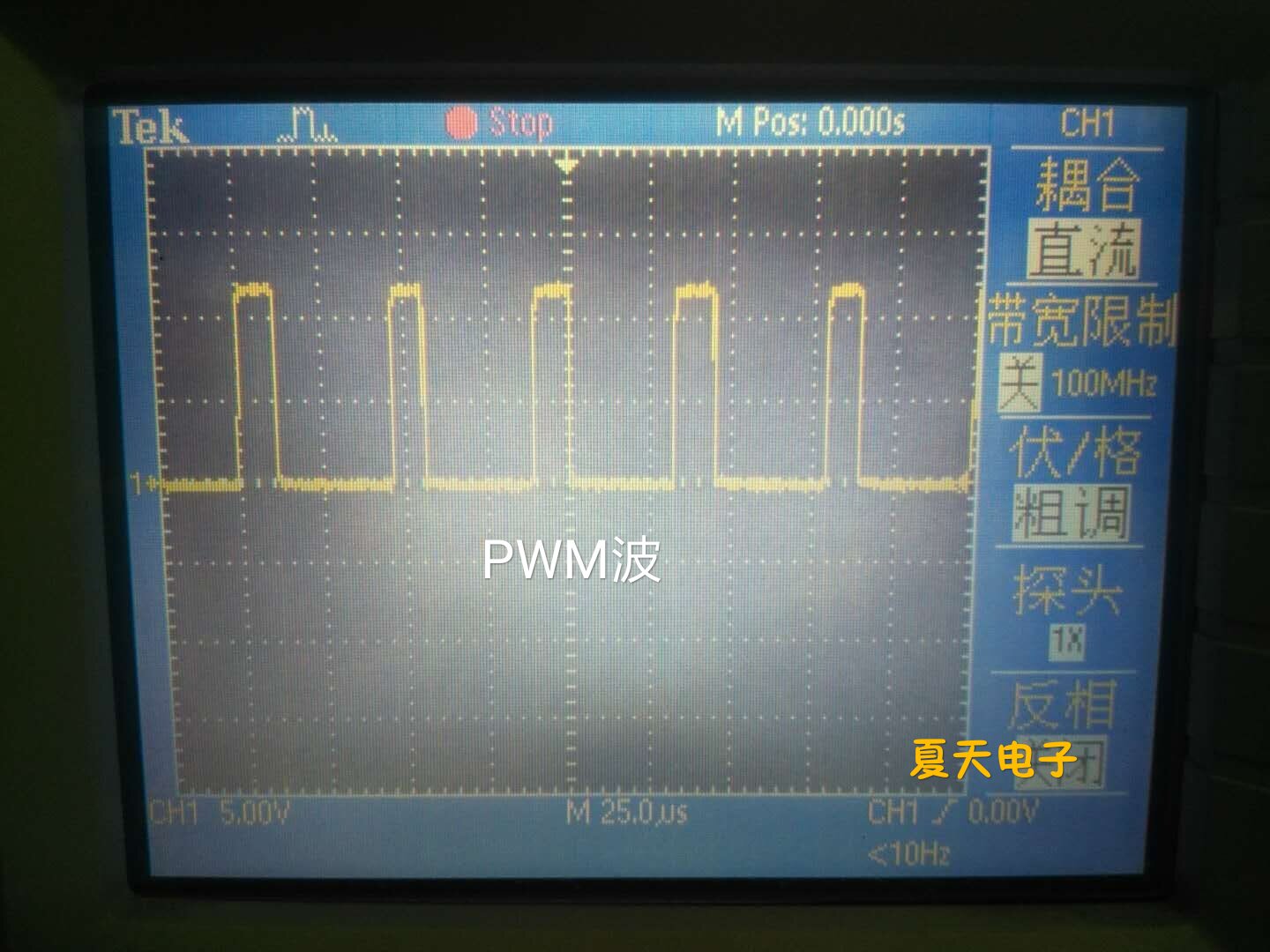

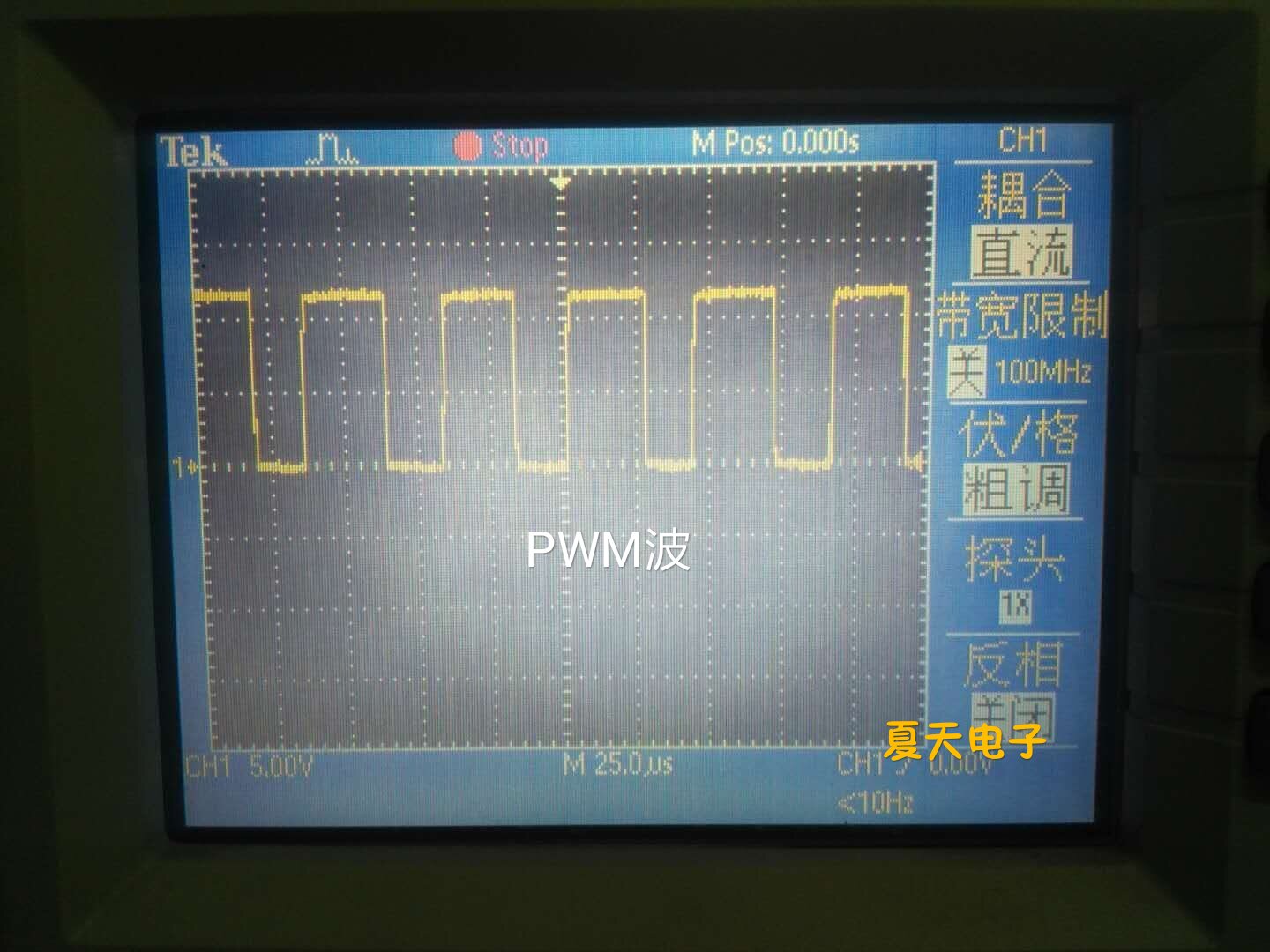

Через три серии непрерывных экспериментов и улучшений, модуль BOOST boost power созрел, и все представления превзошли верхнее требование электрической гонки.Интерфейс входного напряжения: 12-55 в; При запуске сверхнизкого напряжения (Ui ниже 12 В) внешний блок питания.Выходное напряжение: Ui-55V, обратите внимание, что минимальное выходное напряжение цепи boost является Ui. По умолчанию MOSFET является IRF3205 для максимального выходного напряжения 55 в. Если требуется более продвинутый MOSFET, выходное напряжение может быть увеличено до 63 в, и требуется 5 юаней.Выходной ток: ток конструкции составляет 5А, но следует обратить внимание, выходное напряжение высокой цепи, когда выходной ток большой, выходная мощность будет очень большой, поэтому Входная мощность также большая, и входное напряжение низкое, Тогда входной ток будет очень большим! Особенно, когда давление увеличивается! Ток на выходе Boost circuit обычно не велик, его легко повредить источник питания!Обратите внимание, что повышающая цепь легче сломать, потому что входной ток высокий и выходное напряжение высокое.Эффективность: выходное напряжение составляет 40 в, а ток 1A составляет около 91%Скорость регулировки нагрузки составляет менее 0.5%Скорость регулировки напряжения составляет менее 0.5%Погрешность в устойчивом состоянии = 0.5%Конкретные экспериментальные записи могут быть добавлены в пониманиеОн может осуществлять контроль постоянного напряжения (замкнутая петля напряжения) и контроль постоянного тока (ток замкнутого цикла) и самостоятельно выбирать через перемычку.С защитой от перегрузки по току выходное значение не будет превышать установленное значение, установив поворотный потенциометр.С защитой от перенапряжения на выходе выходное значение не будет превышать установленное значение, установив поворотный потенциометр.Выходная мощность постоянного тока с 12 ВС выходной мощностью 5 в постоянного тока, он может обеспечить питание для других модулей, очень интимная конструкция.Это просто и удобно, нагрузка подключена, добавлено напряжение источника питания постоянного тока, дан сигнал, закончен. Idiot использования
