DVI удлинитель адаптер приемопередатчика расширение dvi сигнал 50 м от Trasmitter

---

50 м DVI удлинитель, DVI передатчик, DVI Приемник отправителя, DVI
Приемопередатчик Более одного CAT5e/6 с петлей-выход в передатчике, DVI Trasceiver 50 м, EDID, двунаправленное ИК-управление, поддержка TS/Dolby/PC-KVT949     Введение

Расширитель DVI Использует одиночные cat-5E или кабели cat-6 (рекомендуется) вместо кабеля DVI для передачи сигнала высокой четкости до 50 метров, что снижает стоимость. Расширитель предназначен для передачи сигнала высокой четкости на большие расстояния.

Наши устройства предлагают решения для шума, пространства и безопасности, управления центром обработки данных, распространения информации, презентаций конференц-зала, школы и корпоративных условий обучения.

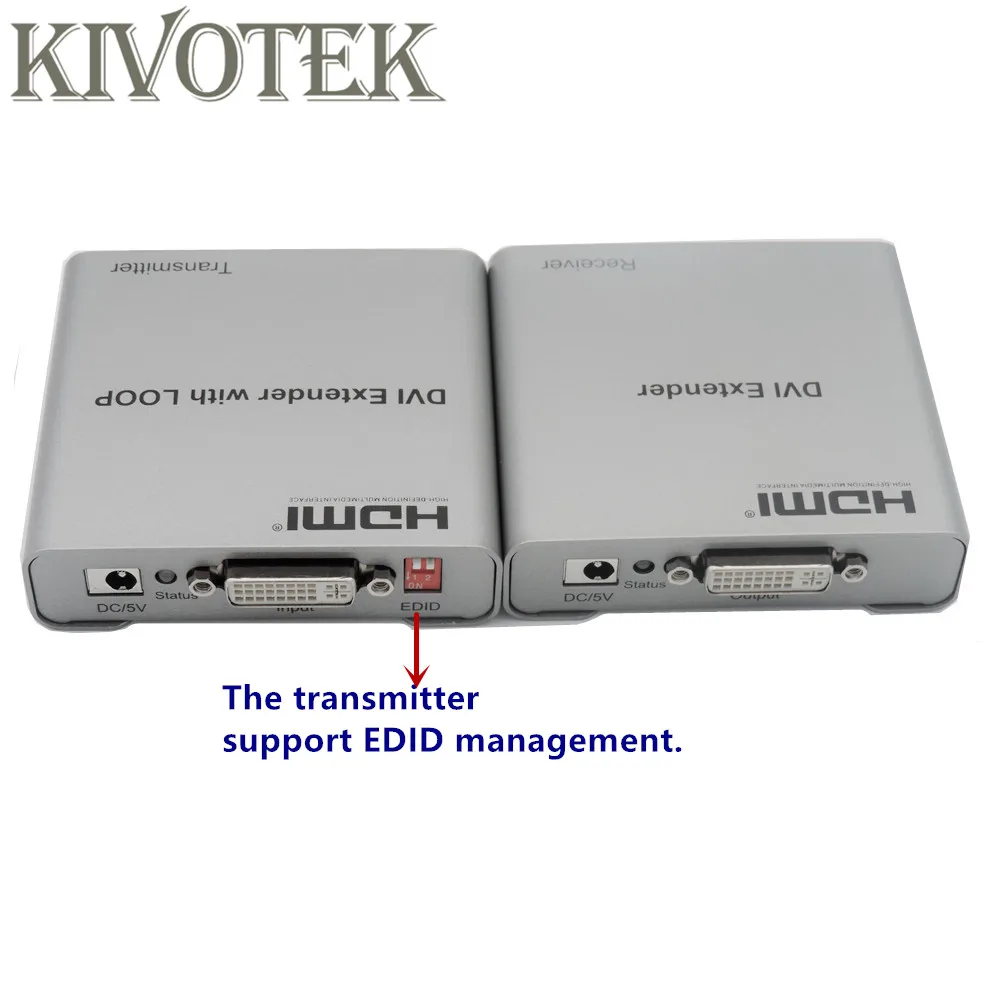

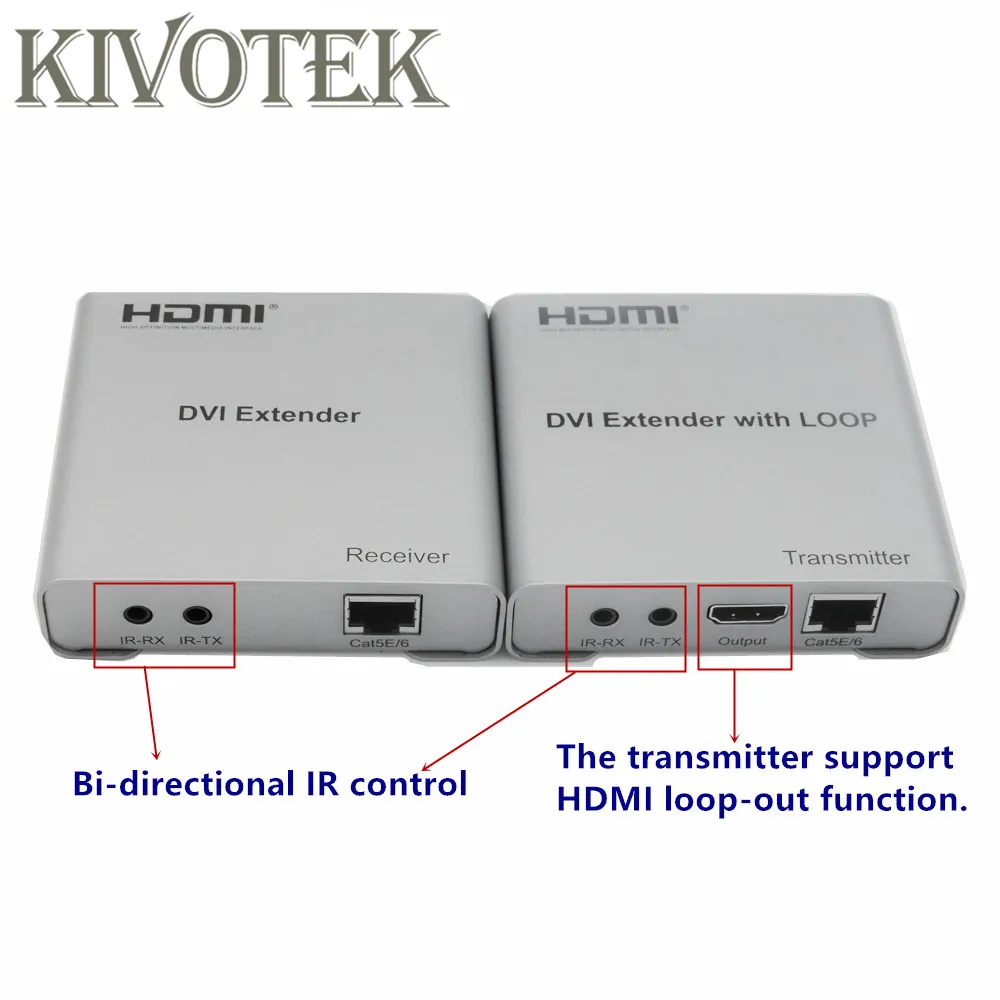

Особенности: -Поддержка HDMI 1.4a -Поддержка 3D -Поддержка высокого разрешения видео 1080 p/60 Гц -Поддержка двунаправленного ИК-контроля -Поддержка скорости передачи данных 1,49 Гбит/с и tmds часов до 148,5 МГц -Поддержка 8-битного глубокого цвета -Передатчик поддерживает функцию HDMI loop-out. -Передатчик поддерживает управление EDID. -Поддержка стандартного кабеля AWG26 DVI, вход до 10 метров, выход до 10 метров -Передача витой пары: с помощью одного CAT-5e или кабеля cat-6 (рекомендуется) для подключения передатчика и приемника, он может увеличить расстояние до 50 метров между TX и RX, качество кабеля будет влиять на расстояние передачи. -Требуется источник питания DC5V/1A -Инструкция EDID

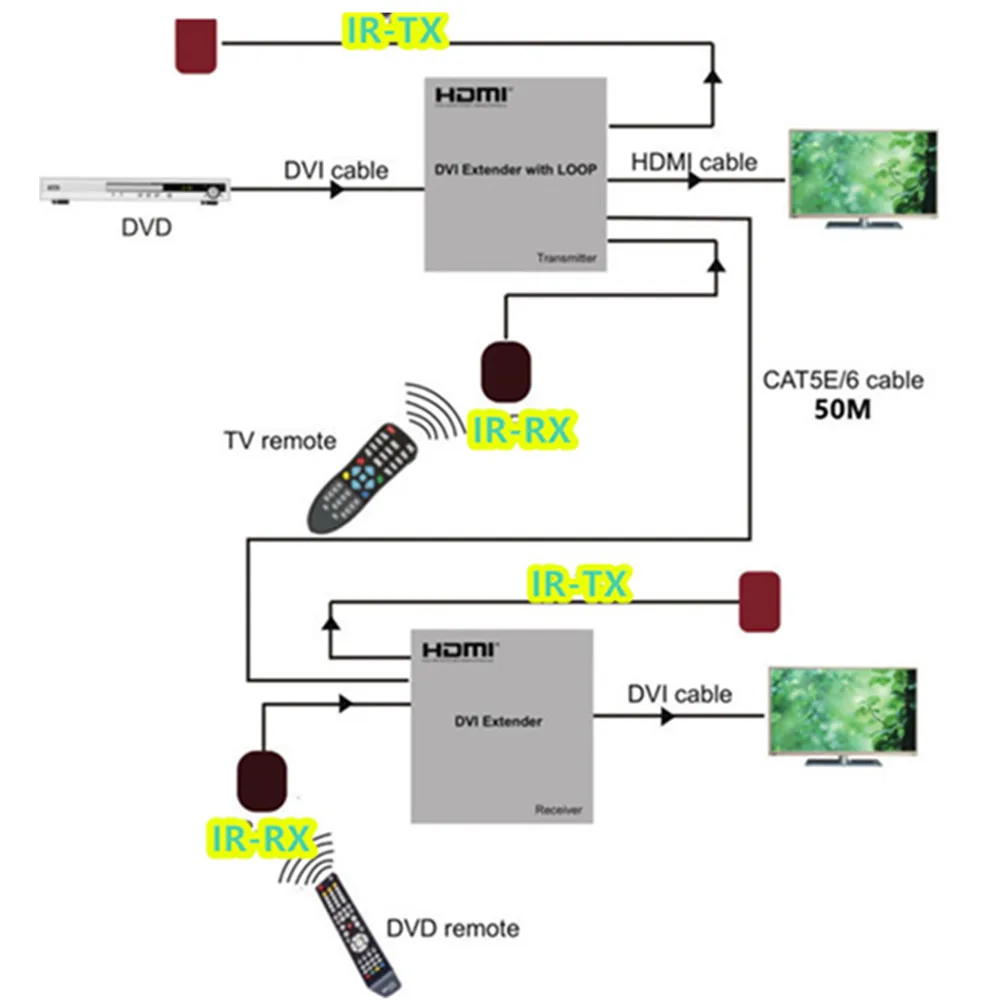

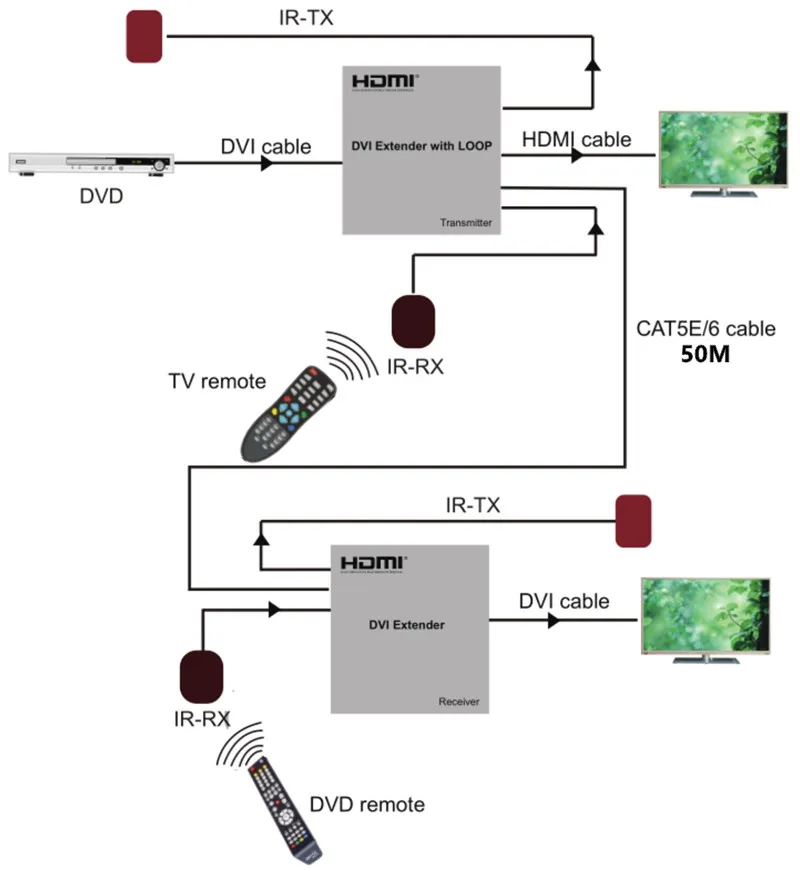

Физическое соединение, показывающее изображение:

Эксплуатация и подключение

1. Подключите один кабель DVI между источником устройства и расширителем TX, максимальное расстояние кабеля составляет 10 метров

2. Подключите один DVI кабель между дисплеем и RX расширителем, максимальное расстояние кабеля составляет 10 метров 3. Подключите один CAT-5e или cat-6 (рекомендуется) кабели между TX и RX удлинителем, максимальное расстояние кабеля составляет 50 метров 4. Подключите 2 пары кабеля IR RX и IR TX к порту 3,5 мм IR RX и IR TX приемника и передатчика соответственно. 5. Подключите блок питания 5 В к TX и RX. 6. Светодиодный индикатор Светодиодный индикатор TX: когда нет входного сигнала, он становится синим; когда есть вход сигнала, он становится красным. RX Светодиодный индикатор: когда нет входного сигнала, он становится синим; когда есть вход сигнала, он становится красным.

Спецификация

Длина кабеля CAT-6/CAT-5E между Rx и TX ................................. до 50 метров Вход DVI ................................ 24/50/60fs/1080 p/1080i/720 p/576 p/576i/480 p/480i Поддержка форматов аудио DTS/Dolby/PCM Поддержка аудиовхода ................................... DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD Выход DVI .............................. 24/50/60fs/1080 p/1080i/720 p/576 p/576i/480 p/480i Максимальная пропускная способность 148,5 МГц Максимальная скорость передачи данных 1,49 Гбит/с Входной видеосигнал. Флуоресцентный 0,5 ~ 1,5 Вольт p-p Выход DDC сигнала. Флуоресцентный 5 вольт p-p (TTL) Входное расстояние DVI кабеля ................................................≤ 10 м AWG26 DVI стандартный кабель Выход DVI расстояние кабеля .......................................... ≤ 10 m AWG26 DVI стандартный кабель TX Max Рабочий ток 650mA RX Max Рабочий ток 300mA Формат адаптера питания ..................... вход: переменный ток (50 Гц, 60 Гц) 100В-240В; Выход: DC5V/1A Диапазон рабочих температур 0.4А (От-15 до + 55 ℃) Диапазон рабочей влажности ........................................... от 5 до 90% относительной влажности (без конденсации) Размер (Д x Ш x В) . Гранулы 84x87,5x23,5 (мм) TX вес брутто 210 г RX вес .................................................. 200 г   В комплект входит: DVI Передатчик x1 шт Приемник DVI x1pcs ИК RX кабель: 2 шт. ИК-кабель TX: 2 шт. 5В DC адаптер питания x2шт Руководство пользователя x1шт         50 м DVI удлинитель, DVI передатчик, DVI приемник отправителя, DVI трансивер через один CAT5e/6 с циклическим входом в передатчик, DVI Trasceiver 50 м, EDID, двунаправленное ИК-управление, поддержка TS/Dolby/PC
