Универсальный светодиодный ЖК телевизор 10 42 дюйма с подсветкой драйвер плата для

Универсальный светодиодный ЖК телевизор 10 42 дюйма с подсветкой драйвер плата для

Советы:

Прежде чем взять этого ребенка, пожалуйста, внимательно прочитайте следующие элементы:

1.Вам необходимо иметь некоторую степень физики, электрические и электронные базовые знания о различных электронных элементах, которые ознакомлены или о принципом работы, характеристики, такие как символы.

2.Потребность в жидкокристаллических дисплеях, ЖК-телевизоров и других продуктах из основных компонентов, четкое понимание структуры(Например, какие продукты, как правило, состоит из нескольких частей, где находится питание, где находится основная плата управления, где находится плата постоянного тока).

3.Покупатели от всего сердца обслуживают большинство клиентов, но также не могут ответить, например, что такое плата драйвера с подсветкой? Что из себя представляет источника питания? Положительным и отрицательным, и таким образом, как получить доступ к основам. Пожалуйста, перед тем как сделать заказ, пожалуйста, примите во внимание, что вы немного знаете о подобных случаях!

3. Пожалуйста, внимательно ознакомьтесь с информацией выше. Если вы сфотографировали мой магазин с описанием товаров, которыми вы обладаете, вы можете решить большинство профессиональных проблем. И принять ресторан, не связанный с продуктом, не может ответить на сообщение.

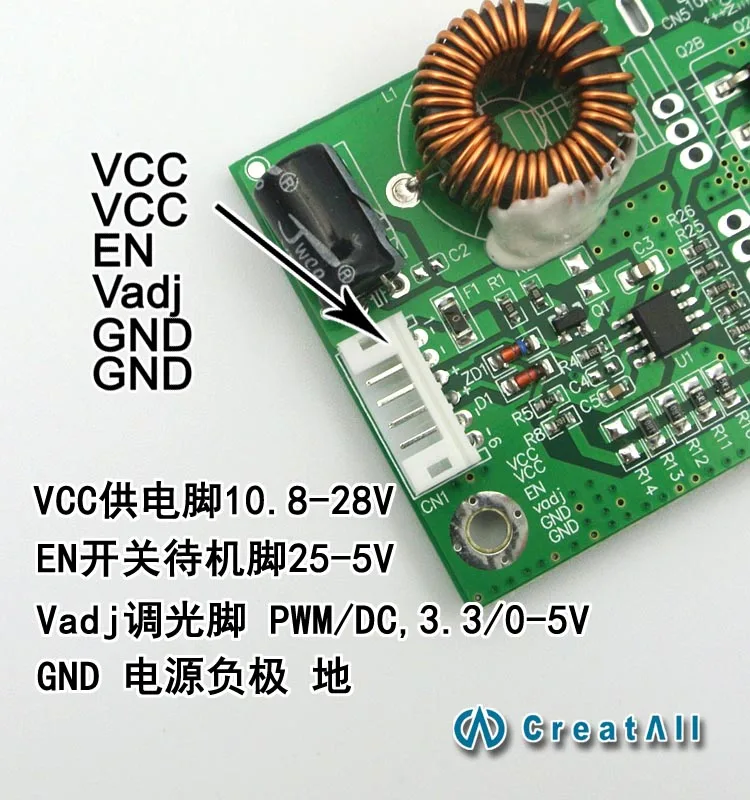

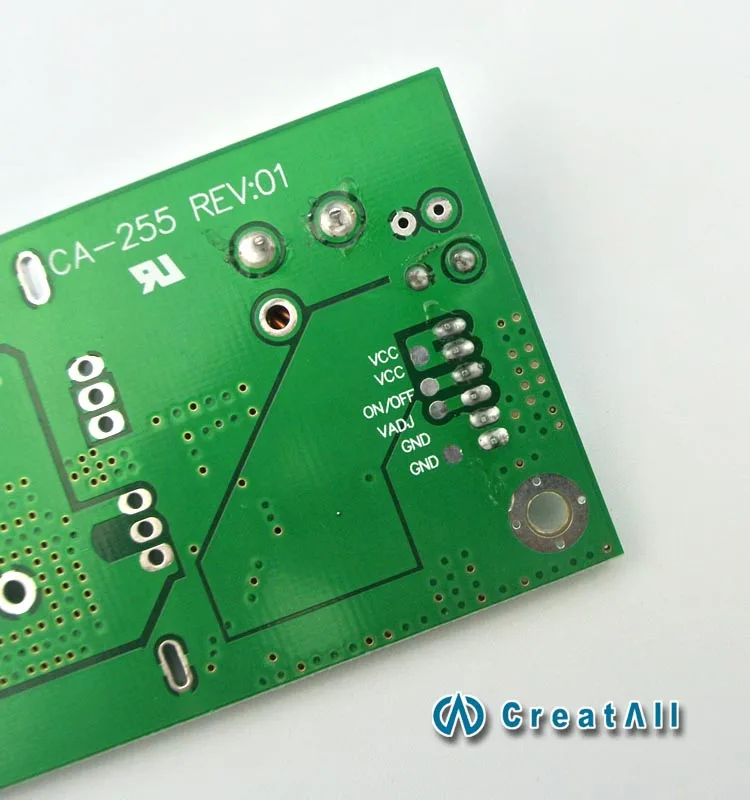

4.Общий электронный код для фона, китайский и английский языки:

A. VCC:Напряжение питания положительное, напряжение цепи (напряжение, как правило,12VИли24V)

B. Вкл/Выкл, ВКЛ, Ен, онЖдать:Импульсный штифт, импульсный сигнальный штифт (диапазон напряжения, как правило, находится в2,5 V-5VМежду)

C. PDM, VDAJ, BL-PWMЖдать:Ножки с регулировкой яркости или с затемнением.(Затемнение будет иметь два режима, один-цифровой режим-ШИМ, Один аналоговый, затемняющийПостоянный ток.PWMНазывается модуляцией ширины импульса, которая производит прямоугольный сигнал прямоугольной волны, частота, как правило200 Гц-2 кГц,Значение напряжения, как правило,3,3 V, & Lt;PDIMЭто английская аббревиатура,DimЗначение темного значения этого слова означает, что «яркость». Аналоговое затемнение выполняется при помощи напряжения постоянного тока, как правило, подключается к штифту настройки0V-5VОПостоянного токаНапряжение для регулировки яркости.)

GND: заземление (отрицательный источник питания)

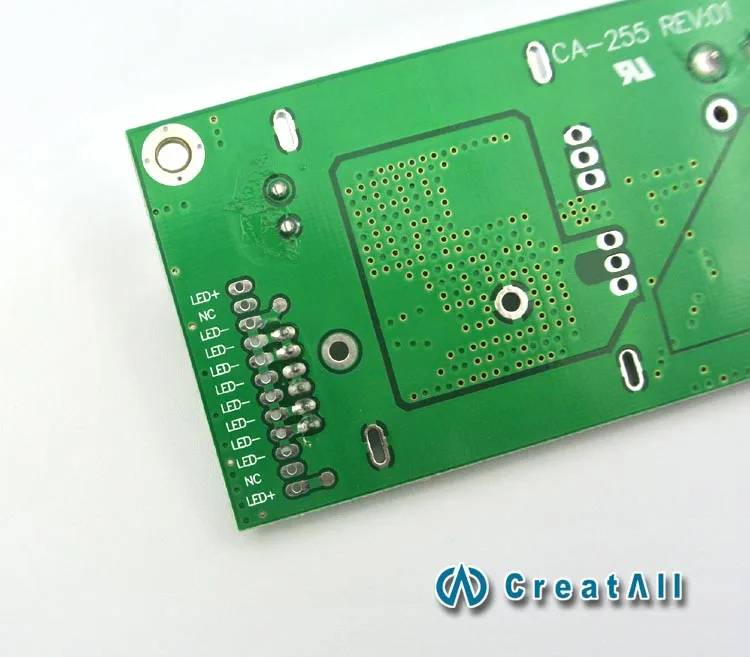

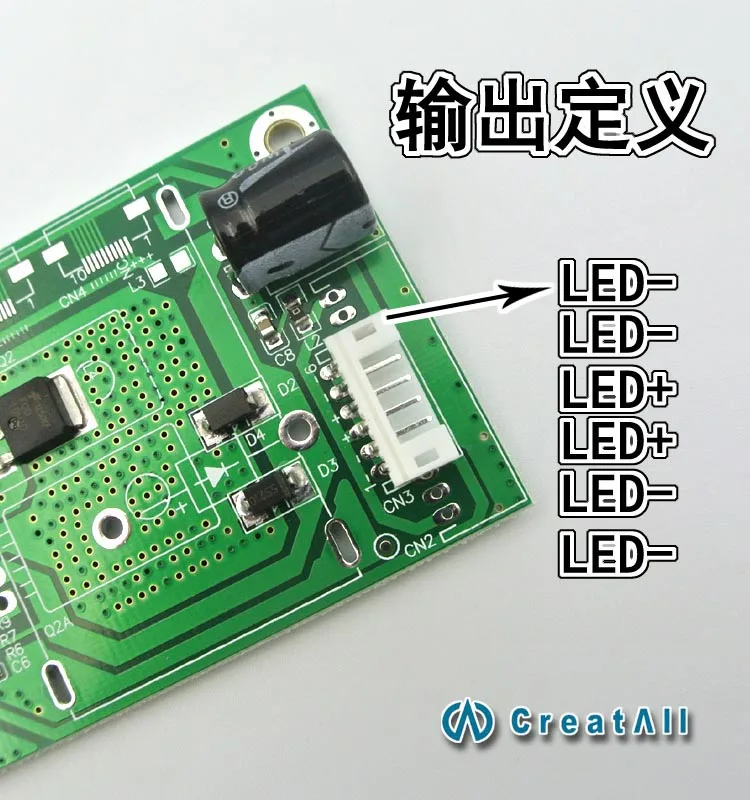

Светодиодный +:Светильник, излучающий диод (светильник, бар), положительный

Светодиодный-:Светильник, излучающий диод (светильник, бар), отрицательный

Указанные выше символы содержат большинство материнских плат ЖК-дисплея с подсветкой на коде, подключение до тех пор, пока соответствующий код в соответствии с их соответствующим доступом не будет неправильным.

Часто задать вопросы перед покупкой:

Вопрос 1: Постоянный размер платы ТВ-драйвера не может заменить?

О: до тех пор, пока светильник-бар, рабочее напряжение 80 в или меньше, независимо от того, сколько дюймов телевизора, этот продукт может быть загорен. Примечание: Это только горит, не сказать, что это подходит. Если вам нужен точный ответ, лучший способ-предоставить панель, модуль-светильник, параметры (светильник рабочего напряжения, номинального тока и т. д.), если мы можем предоставить точные данные, такие как «индивидуальный» сервис.

И снова, если это не может определить количество в-вольтовой светильник, когда как это сделать? На этот раз есть очень простой способ найти оригинальную машину выше платы драйвера постоянного тока, чтобы увидеть, что напряжение электролитического конденсатора на выходе-это число вольт? Если давление 100 в, это показывает, что напряжение лампы не будет превышать 80 В, тогда я могу точка на этот продукт вверх, и интенсивно фотографируется на линии.

Если вы знаете, что напряжение может быть поднято после того, как в ситуации необходимо также обращать внимание на проблему с током. Светодиодный ламповый шар, размер вафли определяет требуемый ток, но по разным поводам на модульной фабрике будет использоваться различные технические характеристики, светодиодный светильник с бусинами разного номинального тока. Для решения этой проблемы рекомендуется, если модель составляет более 26 дюймов при использовании наших стандартных параметров: Постоянный 480 мА, если на 24 дюйма ниже тока, чтобы уменьшить до половины, или 240mA. Здесь есть объяснить в реальности: 480MA заключается не в том, чтобы сказать, что она подходит для более чем 26-дюймовым экраном, просто выберите приблизительное значение для погрешность не может определить по параметрам из сложившейся ситуации. По мнению многих пользователей, прежде чем оставлять отзывы с точки зрения данных, большая часть этого тока является подходящей, но иногда будет слишком ярко и так далее, на этот раз самый простой способ заключается в том, чтобы решить функцию затемнения, Vadj приглушит яркость после него.

Ниже представлены детские Особенности:

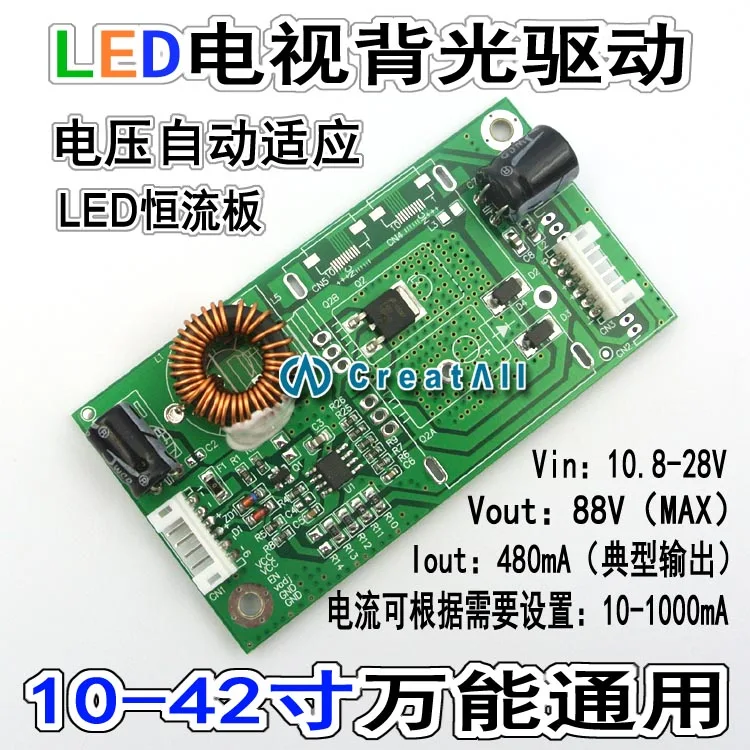

Использование: 10-42 "светодиодный ТВ ПОДСВЕТКА boost board.

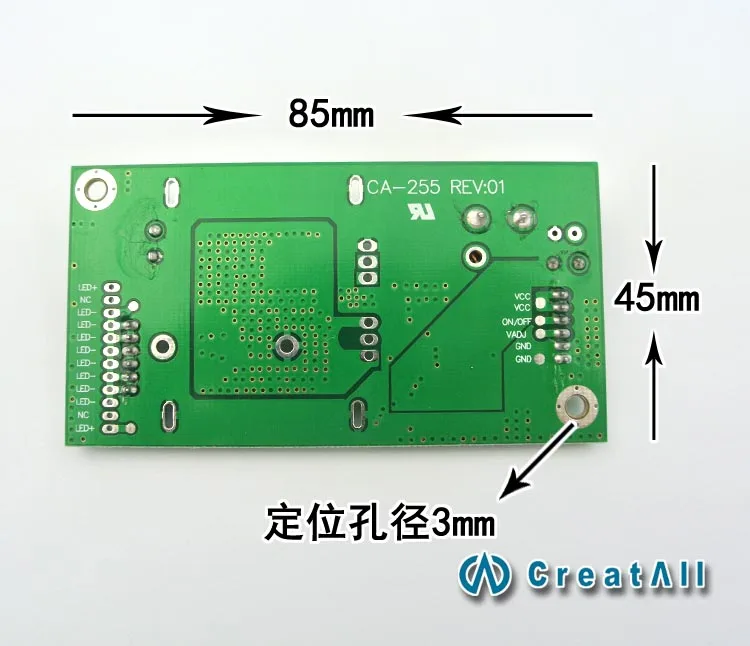

Характеристики: тайваньское импортное Оригинальное программируемое производство, повышенная структура, эффективность преобразования 92% или более, устройство с низкой температурой, стабильный продукт, имеет более долгий срок службы, компактный размер печатной платы, ультратонкая конструкция, отвечающая всем требованиям: тонкий светильник и точный контроль тока, погрешность в пределах ± 5%, Гибкая и удобная конструкция регулировки тока может быть легко модифицирована, чтобы соответствовать различным производителю, моделям экрана. Предназначен для соответствия требованиям EMC, через сертификаты CE. Высокая надежность, один год гарантии! Можно использовать блок питания 12 В, снижать стоимость системы!

Этот товар представляет собой постоянный ток доска, фокусировка постоянного тока, напряжение автоматически адаптируется, в зависимости от задней светильник Модуль светильник строка автоматически регулирует напряжения, таких как: задняя часть светильник модуль представляет собой 4-элементный и 20 строк в тех случаях, когда напряжение регулируется до 3,2 V * 20 нити = 64V или около того, Предположим, что каждый светодиодный шнур тока составляет 60 мА, тогда нужно только установить ток на 240 мА, чтобы точка на этом экране.

Использование железно-кремниево-алюминиевой магнитной системы намотки катушки, более высокий температурный коэффициент, более высокая магнитная насыщенности и более высокая устойчивость. Поскольку эффективность преобразования системы очень высока, поэтому нагрев устройства очень низкий, контроль температуры при 25 ° (Примечание: температура = температура поверхности устройства-температура окружающей среды), когда температура окружающей среды на 25 °, температура поверхности выше 50 ° (Условия работы: вход 24 В, выход 64 в 480 ма.)

Параметры скорости:

На входе 24 в: Vout = 75 в Iout = 720 мА или до 60 Вт

На входе 12 В: Vout = 75 в Iout = 400 мА или максимум 30 Вт

Лимитный параметр означает продукт в процессе приложения, максимальная способность медведя, при фактическом использовании, пожалуйста, ниже лимита использования, гарантирует надежность продукта.

Об установке проблему

Вопрос 1: Устанавливается ярко, а не вверх?

1. Проверьте полярность кабеля указана верно? Светодиодный, положительный и отрицательный, правильный.

2. Измерьте напряжение питания, чтобы увидеть, нет ли напряжения на плате, состояние загрузки машины для измерения светодиодный + Нет наддува, как правило, выше, чем напряжение VCC.

3. Если у вас возникла какая-нет boost, Пожалуйста, измерьте напряжение на pin-код, нормальное напряжение должно составлять около 3,3 V.

4. Если вышеуказанные условия являются нормальными, то снова в чехол выключения питания, чтобы измерить светодиодный-Сопротивление между сериями GND, нормальный должен быть небольшим сопротивлением, 2 Ом или меньше.

Проверка вышеперечисленных шагов является нормальной после того, как остальное возможно только, что проблема заключается в том, что светодиодный светильник-бар.

Вопрос 2: машина яркая, но яркости недостаточно?

Если яркость все еще не достаточно яркая, чтобы измерить, когда PDIM pin, если напряжение было отрегулировано более чем 4 в, необходимо изменить напряжение другими способами, он будет непосредственно поплавок тест на стопу, что, если яркость может удовлетворить путь, изменяя напряжение pin для достижения требования яркости.

Если между ногами нет яркости, этого недостаточно, чтобы увеличить яркость на обратном направлении.
