Светодиодная лента с постоянным током универсальная многоинтерфейсная для всех

Светодиодная лента с постоянным током универсальная многоинтерфейсная для всех

Фабричный выпуск, большая цена, одаренная. Присланный товар подлежит основная карта!

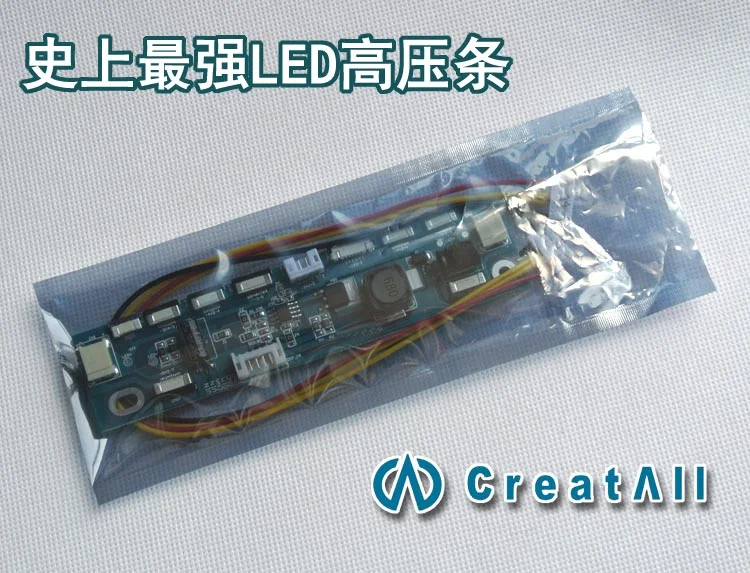

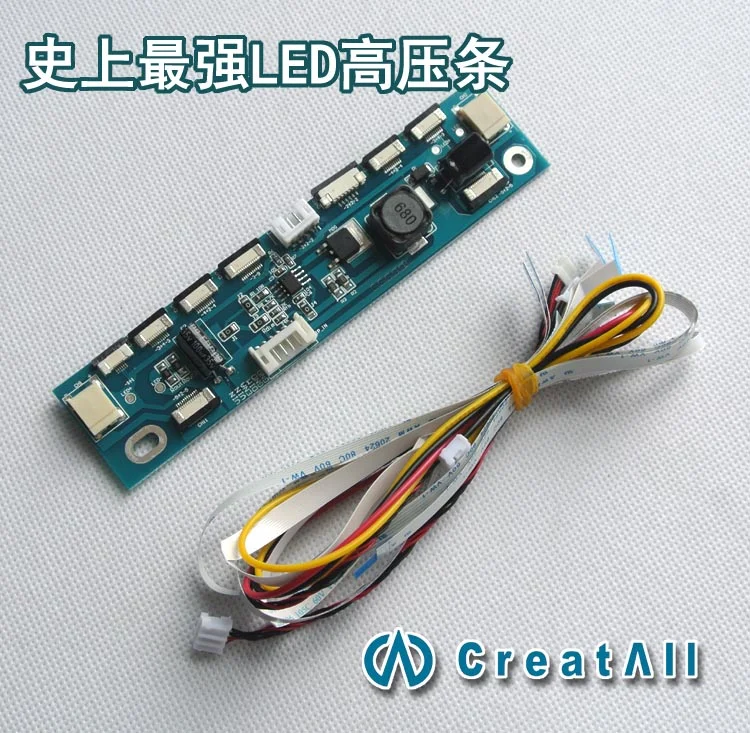

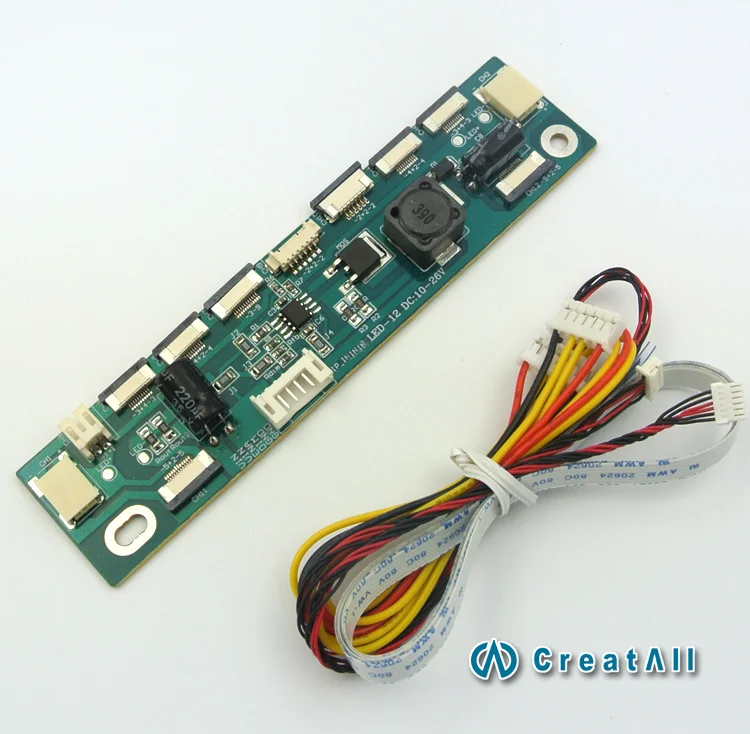

Новый Универсальный светодиодный Boost доска

Установлены 12 интерфейсных блоков, 6 выходных линий, 4-контактная Входная линия.

Светодиодный экран с 2P 6P 10P 12P, все еще ищете интерфейсы и проблемы?

Обслуживание должно предоставить наиболее распространенные модели

Светодиодный преобразователь высоковольтной платы, инструкции по замене

1: подключите блок питания, напольные и переключатели сигналов, необходимых для усилительной платы к универсальной светодиодный усилительной плате VCC, Включение сигнала ADJ, контроль яркости GND, заземление (так же, как и для ЖК-платы высокого напряжения)

2: с мультиметром, чтобы измерить количество бар светодиодный светильник, это количество линий, которые являются числом отрицательных, которые являются числом линий, которые являются несколькими линиями;

Линия находится только в положительных и отрицательных моментах.

Например: интерфейс 10P определяет как 3- 4 + 3-

Подсказка: светодиодный фонарь, аналогичный блоку питания, соединен вместе

Количество отрицательных групп представляет собой количество цепей серии

Например: 3- 4 + 3- (6 групп цепей серии)

 Светодиодный разъем должен быть обращен внимание на определение интерфейса, это только положительные и отрицательные точки, положительное Входное питание не должно быть изменено или неправильно,Ненадлежащая связь, вызванная следами маскировки,Специальное напоминание, также, пожалуйста, поймите.

Светодиодный индикатор имеет много достоинств, не нужно повторять их, например, хороший, долговечный, низкий уровень напряжения, низкий уровень напряжения, низкий расход энергии и так далее.

Но головная боль заключается в том, что производители используют различные стандартные интерфейсы, поэтому плата с определением сложна. В этом разделе о светодиодный Boost доска, коллекцию в различные обычно используется светодиодный высокой четкости, почти все общие определения обычно используется светодиодный, светодиодный светильник ing на самом деле тесты ремонт мастер, светодиодный светильник, приспособление для бара, большое количество модифицированного светодиодный светильник, бар на выбор.

Примечание:[Не содержит 3 в качестве группы, 9 в светильник, поэтому, пожалуйста, поймите всесезонный]

Разрешение входного интерфейса BOOST:

1, VIN (12 В-28 в) положительный

2, VIN (12 В-28 в) положительный

3, Ена (2,4-5V Открытые, с напряжением 0 В 0,8 off) Переключатель Сигнала

4, тусклый (0 В-5 В, 0 В, когда самый яркий, 5 В, самый темный) ЯркостьРегулировки

5, GND (первый) отрицательный

6, GND (первый) отрицательный

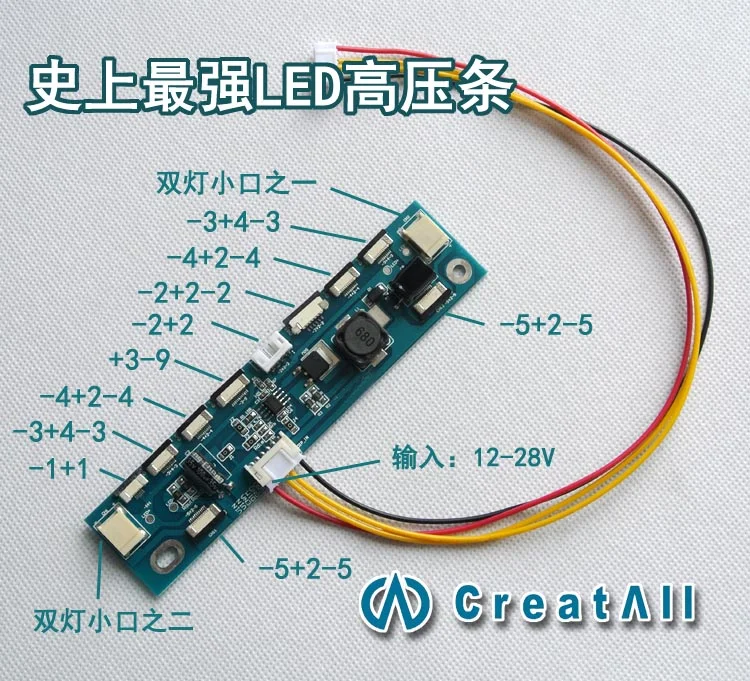

【Definition】

 Одно-и double-12pin мягкий ряд Интерфейс: -5 + 2 - 5;】 【orders может быть одна лампа

10-контактный интерфейс с мягким рядом: -3 + 4-3; [заказы могут быть двойным светом]

10-контактный интерфейс с мягким рядом: -4 + 2-4; [одна лампа может быть одной]

Один 12-контактный интерфейс с мягким рядом: + 3-9;

Обычно используется 6-проводной интерфейс: -2 + 2-2 (Samsung 6 line);

Общий 1,0 техническими характеристиками 6Pin мягкий ряд Интерфейс: -2 + 2-2;

Общие 2 контактный разъем: BH2.0

Широко используется в качестве стандарта трубки небольшой порт интерфейса: автоматический выключатель BH 3,5 маленький раструб [одноламповая может быть один]

Входное напряжение: 6-20 в

Поддержка размера: 15-24 дюйма

Размер: 12*3 см

Для пульта дистанционного управленияСветодиодный разъем должен быть обращен внимание на определение интерфейса, это только положительные и отрицательные точки, положительное Входное питание не должно быть изменено или неправильно,Ненадлежащая связь, вызванная следами маскировки,Специальное напоминание, также, пожалуйста, поймите.

Личные DIY должны рассмотреть хорошие личные возможности для покупки, рекомендуется Потрать деньги, чтобы найти профессиональных технического обслуживания! Поджигание других вещей, следа за ними.
