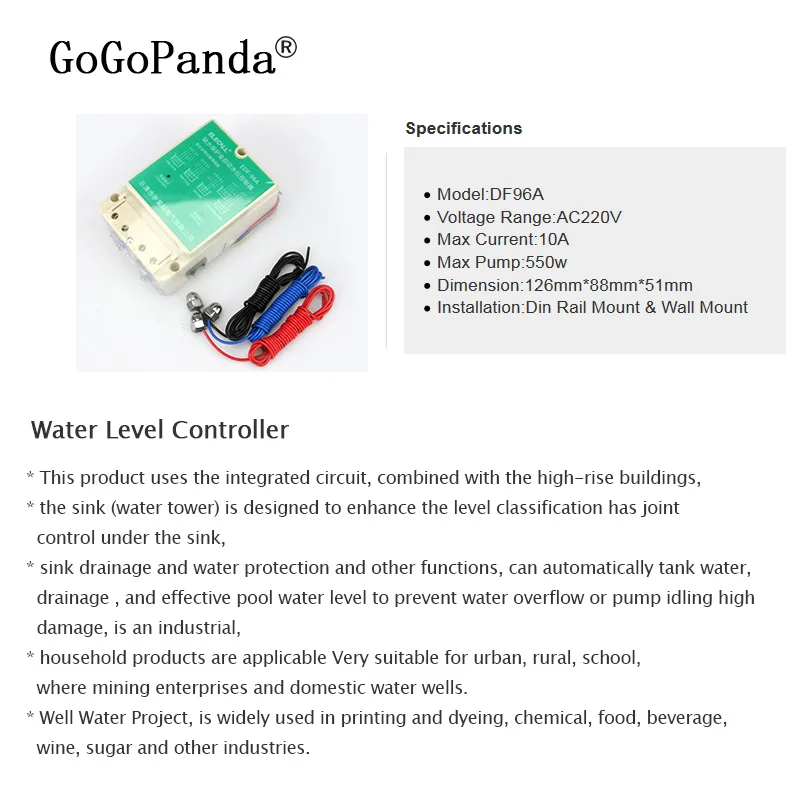

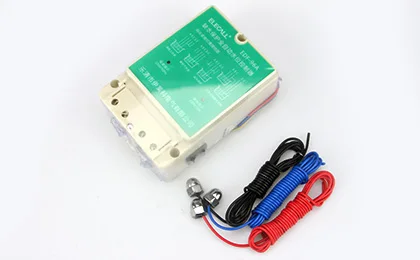

Автоматический контроллер уровня воды DF96A 220 В переменного тока 10 А электронный

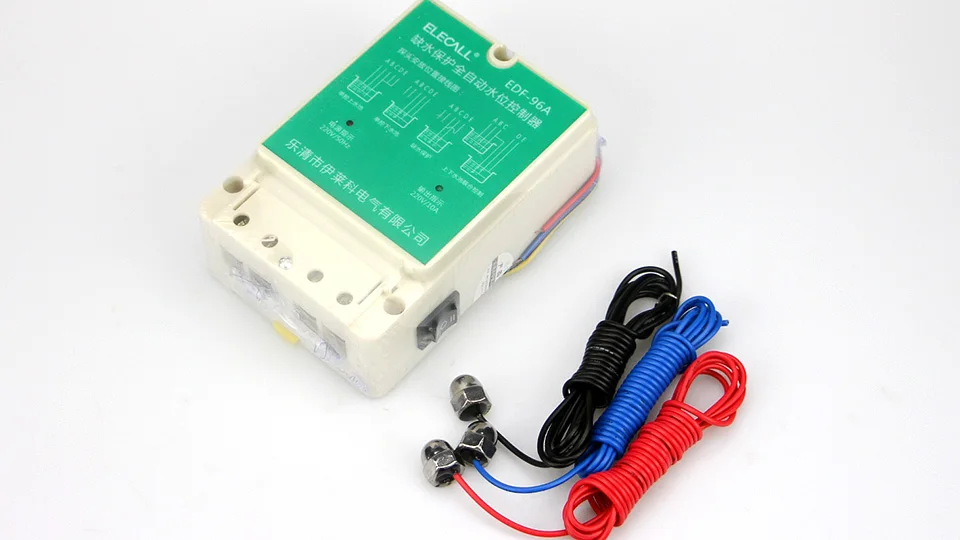

Бесплатная доставка DF96A автоматический контроллер уровня воды

AC220V 10А din-рейку Поплавковый выключатель с 3 зондами насос

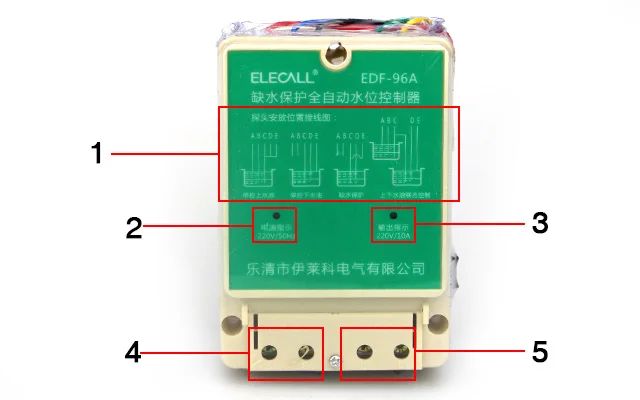

Руководство пользователя

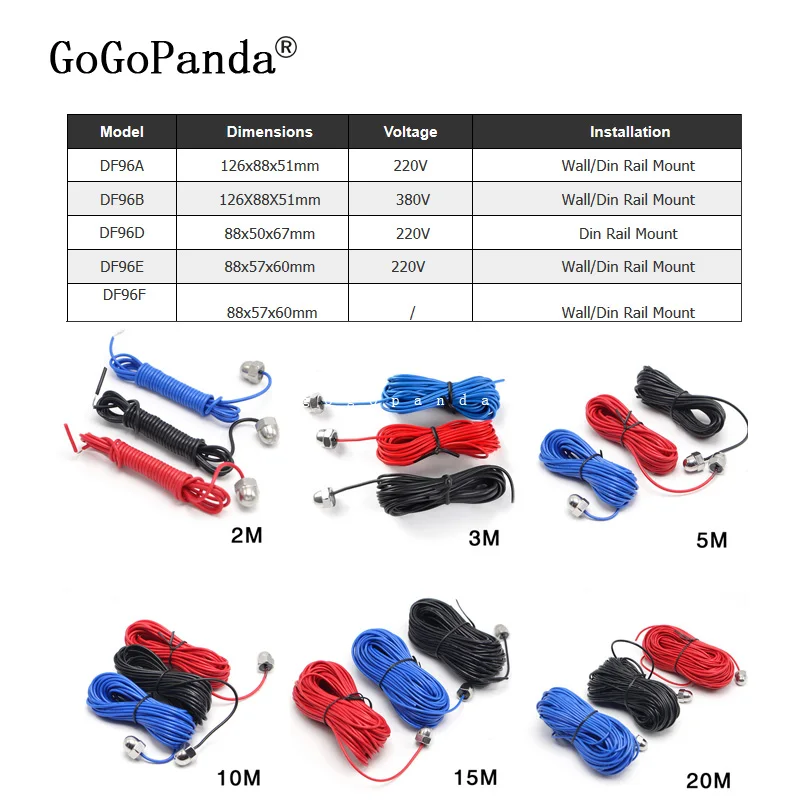

 1. Размеры

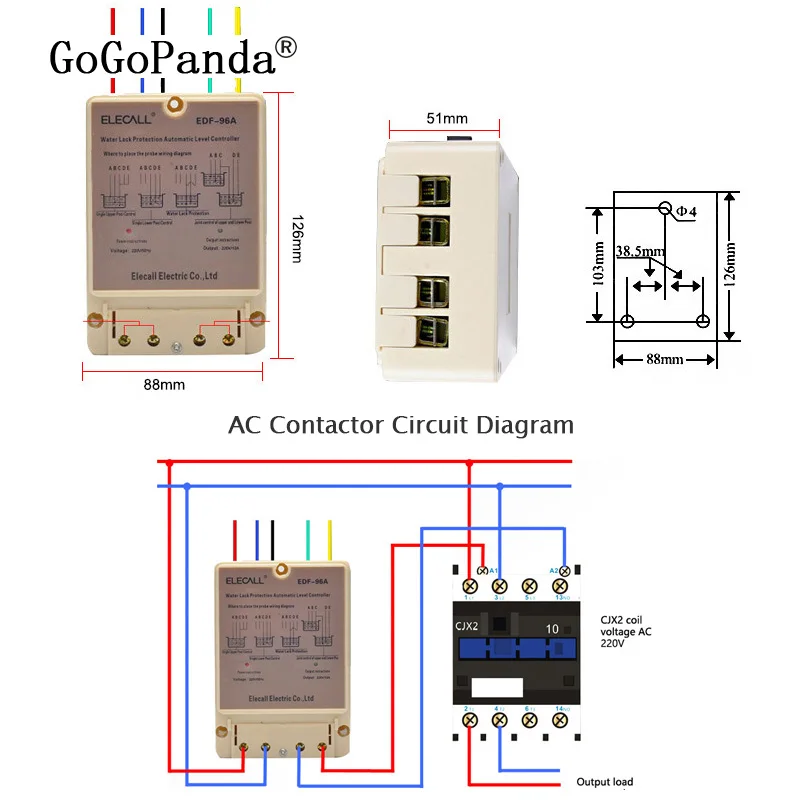

 2. Схема контактора переменного тока

3. Способ подключения

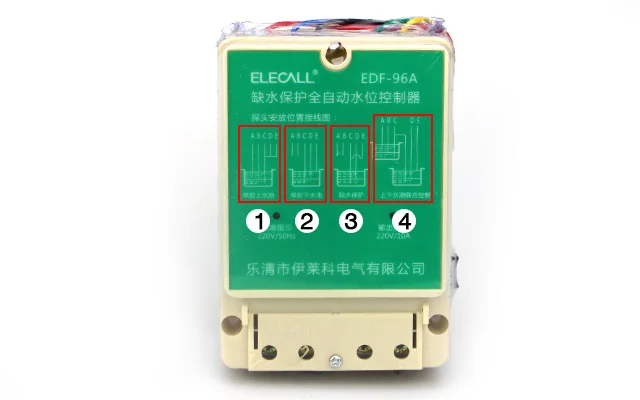

4. Зонд установки

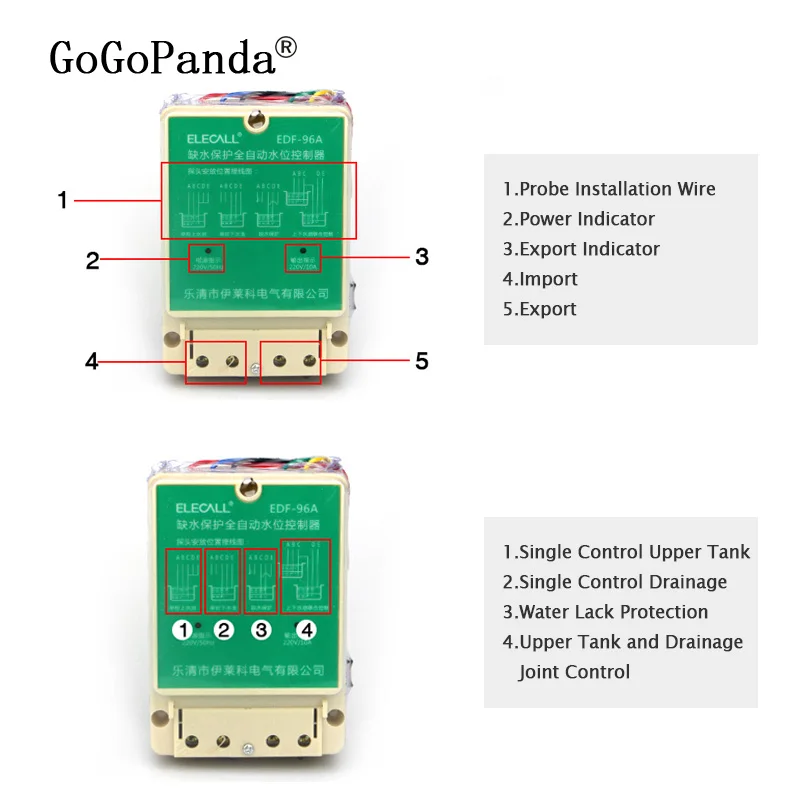

(A) одиночная головка управления на инструкции по установке раковины для установки контрольной схемы, показанной на рисунке

A (деформация)-это резервуар (водонапорная башня), верхний уровень управления, уровень воды поднимается до точки уровня воды, вода в контакте с зондом, контроллер автоматически отключает воду, которую они накачивают;

B (синяя линия)-верхний бассейн (водонапорная башня) Нижний уровень контроля, уровень воды падает ниже уровня воды в точку B, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн заполнен водой;

C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, контактирующая с нижней частью бассейна;

D (зеленая линия), E (желтая линия) точки и получил C

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке зонда для установки двух показанных на рисунке:

Е-лимит контроля уровня пруда для следующей точки, вода достигает точки е поднимается уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, дренаж пруда; Без дренажа, точка E не подключена;

D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод головки управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;

C-первый бассейн является самой низкой точкой для контакта с нижней частью резервуара для воды;

A, B точка не подключена.

(C) инструкции по установке зонда для защиты воды для установки диаграммы, показанной на рис. 3:

C, D точка к нижней точке контроля уровня бассейна, уровень воды вниз к нижнему уровню, C, D зонд и поверхность разъединения, контроллер уровня воды реле немедленного действия, вырубной выход, насос перестал работать;

Точка C и точка E;

A, B точка не подключена.

(D) инструкции по установке зонда для совместного управления вверх и вниз показаны на рис. III:

A-это точка контроля уровня потолка бассейна (водная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они накачивают;

B-это бассейн (водонапорная башня) ограничит свою точку контроля жидкости, уровень воды опускается ниже уровня воды в точку B, отвод воды и зонда, автоматический насос контроля уровня, бассейн заполнен водой;

C-upper, без бассейна (водонапорная башня), на самой низкой точке контакта с нижней частью раковины;

D-предел для следующей точки контроля уровня водоема, уровень воды опускается до уровня D, отвод воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;

Е-лимит контроля уровня пруда для следующей точки, уровень воды поднимается до точки е уровень воды, вода в контакте с зондом, контроллер уровня воды автоматически открыть насос, сливная головка для пруда; Без дренажа, точка E не подключена.

Другое инструкции по установке

1. Для обеспечения нормальной работы контроллера уровня жидкости, пожалуйста, проверьте снова после установки ввода и вывода проводки, соединения зонда являются надежным контактом. Он может двигаться вверх, вниз зонд, сделать его контакт, от поверхности воды, имитация теста воды контроллер установлен правильно и может в соответствии с вашими потребностями работать должным образом.

2, предлагается для каждого точечного зонда, закрепленного на внутренней стенке бассейна, во избежание отклонения положения зонда из-за ошибки контроллера уровня воды (если стенка резервуара является металлической, В дополнение к точечному заземляющему проводу C не должно быть в стене, чтобы избежать короткого замыкания, Не работает контроллер уровня воды).

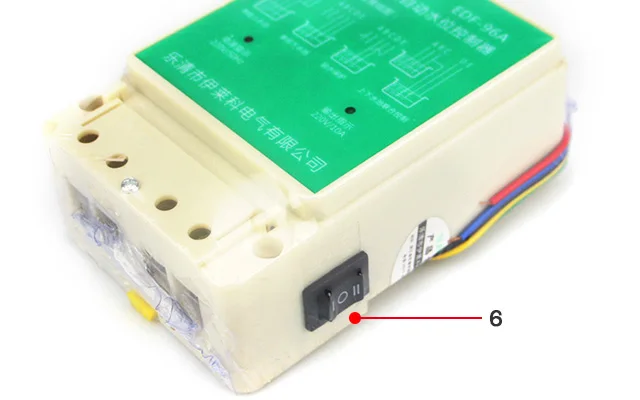

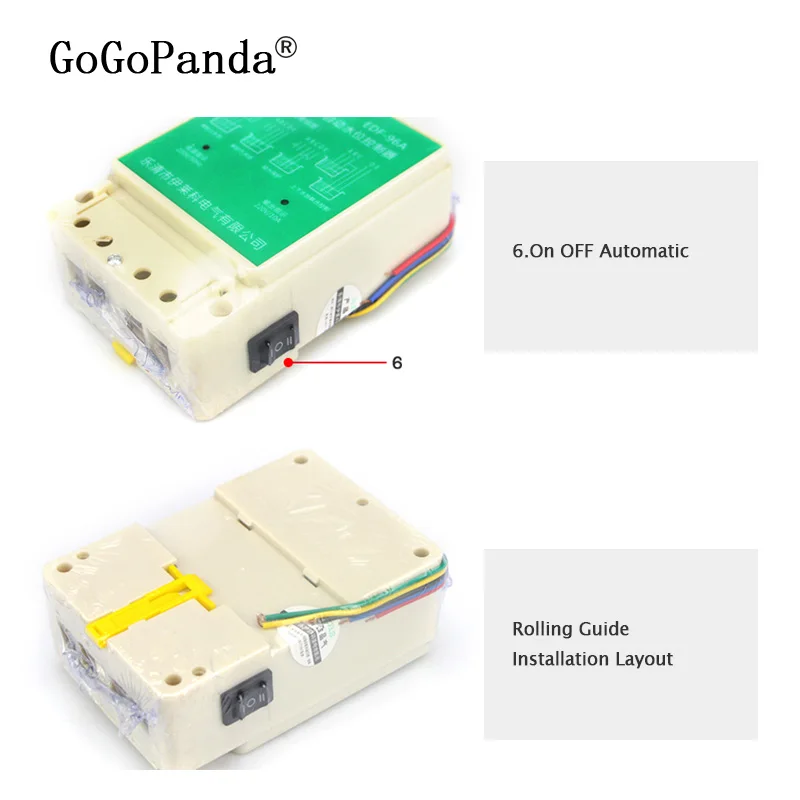

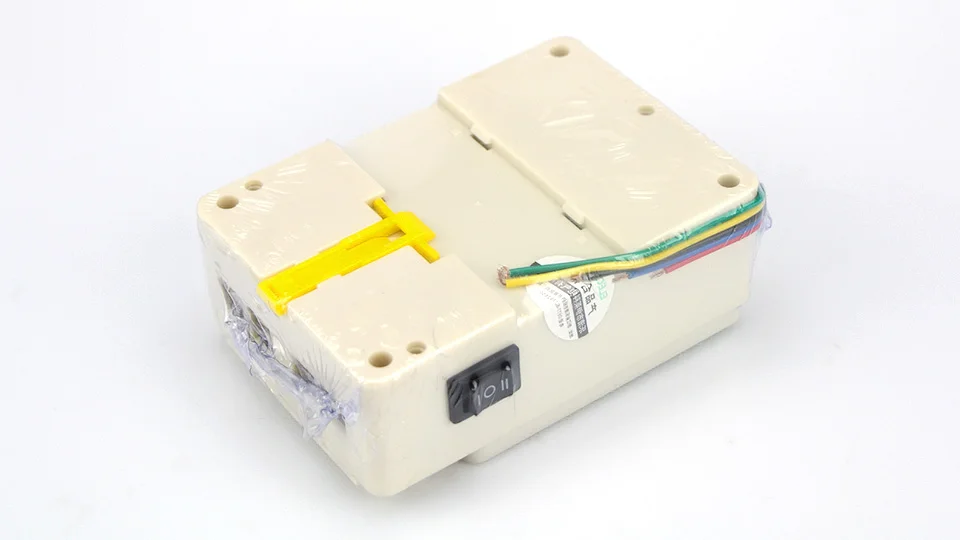

3. В соответствии с вышеприведенным методом проводки проверьте продукты на правой стороне "ручного/автоматического переключателя (DF - 96 - d), можно ли вручную открыть и закрыть водяной насос, после использования регулировки обратно в положение «Автоматический», регулятор уровня воды.

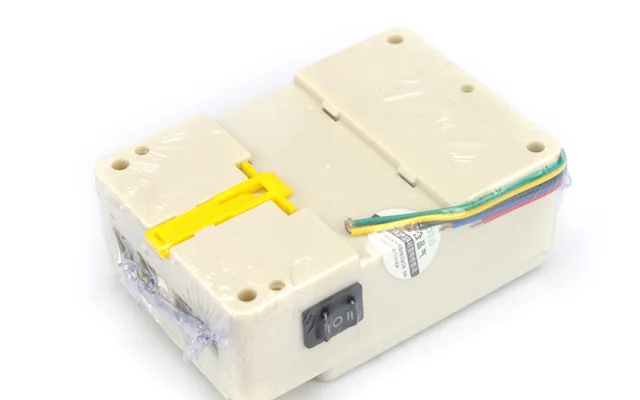

4, необходимо временно открыть и закрыть водяной насос, пожалуйста, используйте левую сторону контроллера уровня воды "ручной/автоматический переключатель управления (DF - 96 - d) без ручного переключателя.

5. Чтобы избежать неправильной работы, не устанавливайте влагу, коррозию и высокое содержание металла в газовой среде.

6. Рекомендуется, чтобы вы производили контроль уровня воды с помощью специального зонда.

Устранение неполадок

1. Подключение питания не работает:

A. Ищите светильник красный индикатор питания Светильник, если не, проверьте, правильно ли входные и выходные клеммы хорошие контакты;

B. Проверьте продукт на левой стороне «ручного/автоматического переключателя», независимо от того, будет ли Регулировка «выключено», она снова в «автоматическое» положение, регулятор уровня воды.

2, над или ниже контрольной точки зонда водной линии, насос не автоматически закрывается или открывается, пожалуйста, нажмите кнопку «Автоматический/ручной насос управления переключателем вручную. И проверка:

A. Проверьте, является ли отклонение на месте, положение слишком высокое (низкое), потому что уровень воды не может связаться (out);

B. Верхний и нижний уровень воды, заземляющий зонд, подключение ли к другим линиям, есть ли неправильное или короткое замыкание;

C. Зонд быстро и падает, зонд линия с продуктом, зонд линия контакт с зондом ли соединение между хорошим;

D,c заземляющий провод помещается на дно бассейна.
