Характеристики

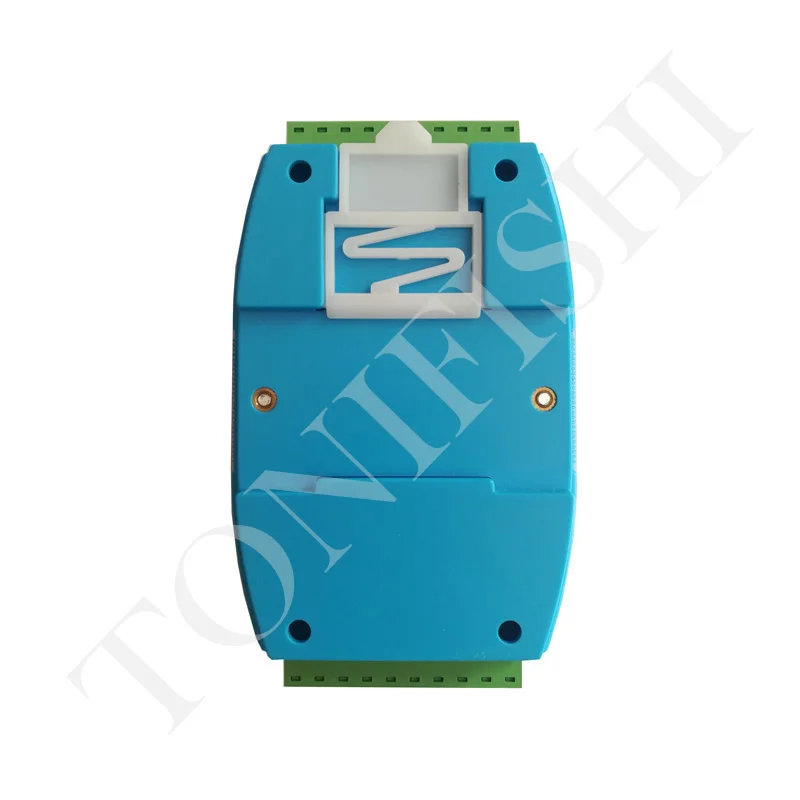

16 полосный цифровой выходной изоляционный модуль управления приобретением MODBUS
История изменения цены
*Текущая стоимость 2 996,42 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 3565.29 руб. | 3743.54 руб. | 3654 руб. |
| Feb-23-2026 | 3535.30 руб. | 3712.23 руб. | 3623.5 руб. |
| Jan-23-2026 | 2966.71 руб. | 3114.96 руб. | 3040 руб. |
| Dec-23-2025 | 3475.73 руб. | 3649.32 руб. | 3562 руб. |
| Nov-23-2025 | 3026.77 руб. | 3177.37 руб. | 3101.5 руб. |
| Oct-23-2025 | 3415.14 руб. | 3586.17 руб. | 3500.5 руб. |
| Sep-23-2025 | 3385.47 руб. | 3554.20 руб. | 3469.5 руб. |
| Aug-23-2025 | 3356.3 руб. | 3524.58 руб. | 3440 руб. |
| Jul-23-2025 | 3326.22 руб. | 3492.16 руб. | 3409 руб. |
Описание товара
Введение продукта ChapterOne
Во-первых, Обзор продукта
MBSL16DOМодуль представляет собой 16 цифровых изоляционных выходов (NPN транзисторный коллектор с открытым выходом) модуль, который выводится путем изоляции интерфейса RS485. Модуль принимает стандартную Modbus RTU связь, и может непосредственно вместить все виды программного обеспечения верхней конфигурации компьютера, PLC, DCS и т. Д. модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, эффективно подавляя все виды режима серии и общего режима помех, А также обеспечение стабильной и надежной работы модуля.

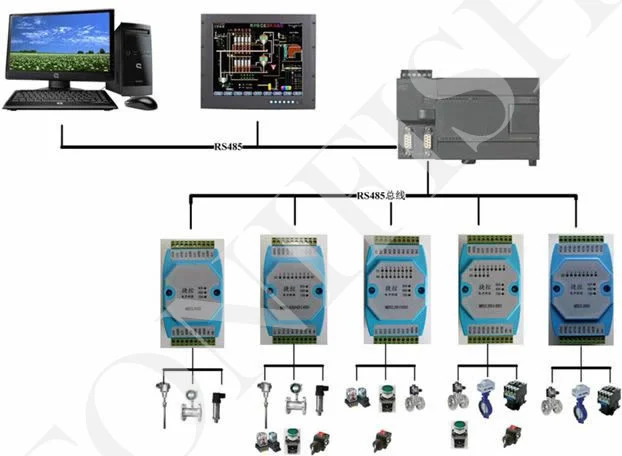

1,Стандартная коммуникация RS485 MODBUS RTU используется для сетей с программным обеспечением конфигурации ПК, PLC, промышленным сенсорным экраном и т. д.Индикатор состояния связи
2,Промышленный стандартКонтроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.
3Цепь связи принимает молниезащиту, анти-помех дизайн,Защита от полярности.
4Интерфейс выхода сигнала связи RS485 принимает перенапряжение и перегрузки по току двойную защиту.
5Он может быть широко использован для сбора сигнала и контроля в промышленном полевом оборудовании.
6Модуль имеетАппаратное и программное обеспечение двойной сторожевой таймерСтандарт авто класса, Гарантийный модуль никогда не работает стабильно и надежно.
7,Защита выходной сетиКогда сеть 485 прерывает, когда машина не получает данные, отправленные основной станцией в установленное время, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого оборудования.
8Формат связи может быть установлен программным обеспечением.
Два, основные технические индикаторы
Проект | Технические индикаторы |
Вход/выход сигнала | 1Выходной канал: 16-канальный цифровой выход 2Грузоподъемность: резистивная нагрузка 1А/канал |
Выход связи | 1Протокол связи: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту. 3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4Контрольный бит: без проверки, проверки четности, нечетной проверки 5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением. 6Расстояние связи: 9600bps 1200 метров |
Размер модуля и метод установки | 1. Установка: Стандартная DIN направляющая установка или винтовая установка. 2,Размер формы: 125x73x35 мм |
Рабочая среда | Температура:-10~+ 60 CВлажность: 35~85%(Без конденсации) |
Рабочий источник питания | 1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания 2Потребляемая мощность: менее 3 Вт |
Три. Определение интерфейса
Название терминала | Объяснение | Название терминала | Объяснение |
PW + | Внешний вход питания положительного конца | 485A | RS485Сигнал A + |
PW- | Внешний вход питания отрицательный конец | 485B | RS485Сигнал B- |
DO1 | Канал цифрового выхода1 | DO9 | Канал цифрового выхода9 |
DO2 | Канал цифрового выхода2 | DO10 | Канал цифрового выхода10 |
DO3 | Канал цифрового выхода3 | DO11 | Канал цифрового выхода11 |
DO4 | Канал цифрового выхода4 | DO12 | Канал цифрового выхода12 |
DO5 | Канал цифрового выхода5 | DO13 | Канал цифрового выхода13 |
DO6 | Канал цифрового выхода6 | DO14 | Канал цифрового выхода14 |
DO7 | Канал цифрового выхода7 | DO15 | Канал цифрового выхода15 |
DO8 | Канал цифрового выхода8 | DO16 | Канал цифрового выхода16 |

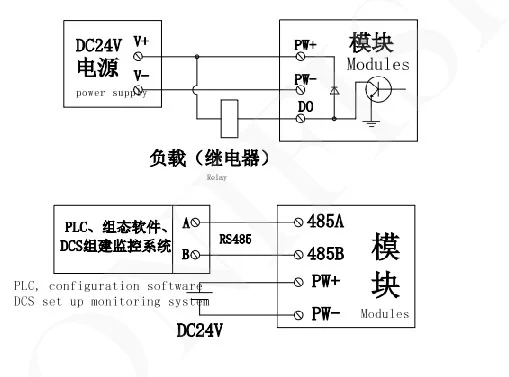

Четыре. Схема проводки модуля
Пять. Инструкции по общению
1Описание параметров связи (Заводская стоимость): 9600, N, 8, 1
Параметр | Объяснение |
9600 | Скорость передачи данных |
N (Без проверки) | Контрольный бит |
8 | Бит данных |
1 | Стоп-позиция |
Вторая главаModbusОписание протокола регистрации и связи
1. Модуль поддерживает код функции MODBUS и диапазон адресов
1Модуль поддерживает код функции MODBUS
Тип регистра | Диапазон адресов | Функциональный код | Описание функционального кода | Эксплуатация |
Выход катушки регистра | 00001-00016 | 0x01H | Чтение нескольких регистров катушек | Прочитайте значения одного или нескольких регистров катушек |
0x05H | Запись катушки | Напишите значение регистра катушки | ||
0x0FH | Напишите один или несколько регистров катушек | Напишите значение одного или нескольких регистров катушек | ||

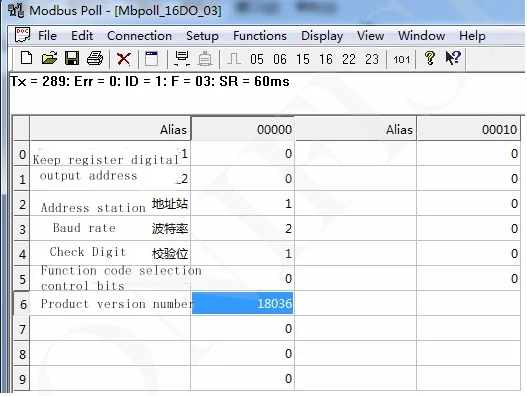

Фиксатор | 40001-40016
| 0x03H | Чтение нескольких фиксаторов | Прочитайте значения одного или нескольких фиксаторов |
0x 06 H | Запись единого регистратора | Запись данных в журнал hold | ||
0x 10 H | Запись нескольких фиксаторов | Запись одного или нескольких данных в журнал hold |
Два. Описание определения регистра

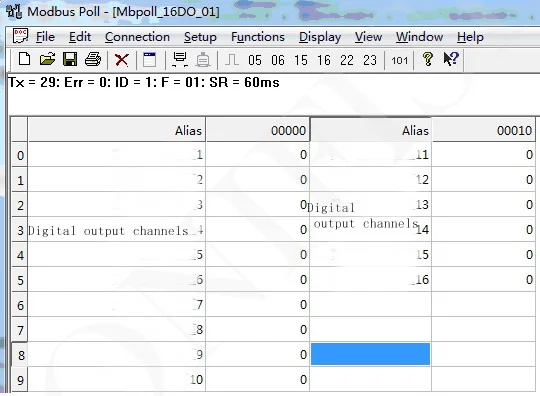

1. Выход катушки регистра (код функции:0x01H,0x05H,0x0FH)
Адрес | Параметр | Длина | Чтение/Написать | Минимальное значение | Максимальное значение | Объяснение |
00001 | DO1 | 1 | Чтение/Написать | 0 | 1 | Состояние цифрового выходного бит 1 |
00002 | DO2 | 1 | Чтение/Написать | 0 |
