Характеристики
6 способов от 0 до 20 мА Аналоговый вход 4 канала цифровой выход Modbus RTU связь RS485
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 0.12 руб. | 0.16 руб. | 0 руб. |
| Feb-22-2026 | 0.99 руб. | 0.51 руб. | 0 руб. |
| Jan-22-2026 | 0.76 руб. | 0.72 руб. | 0 руб. |
| Dec-22-2025 | 0.67 руб. | 0.48 руб. | 0 руб. |
| Nov-22-2025 | 0.33 руб. | 0.42 руб. | 0 руб. |
| Oct-22-2025 | 0.2 руб. | 0.12 руб. | 0 руб. |
| Sep-22-2025 | 0.13 руб. | 0.79 руб. | 0 руб. |
| Aug-22-2025 | 0.68 руб. | 0.96 руб. | 0 руб. |
| Jul-22-2025 | 0.68 руб. | 0.59 руб. | 0 руб. |
Описание товара
Глава введения продукта
Во-первых, Обзор продукта

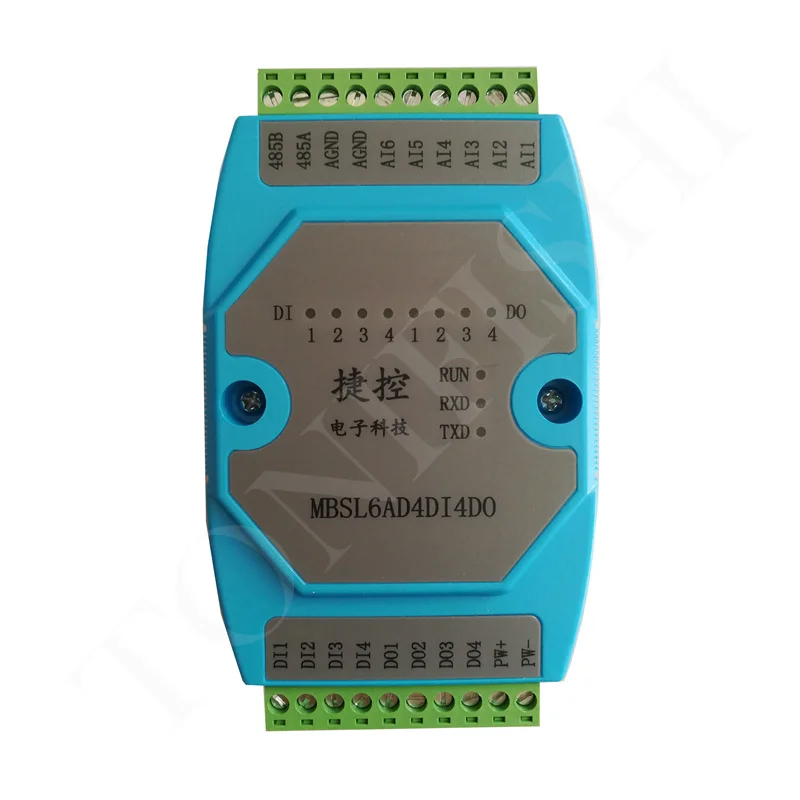

MBSL6AD4DI4DOМодуль 6 road 0~20mAАналоговый вход переменного тока,4Цифровой изоляция вход и 4 канальный цифровой изоляции выход (Силовые транзисторы NPN транзистор коллектор Открыть Выход) модуль выводятся через изолированный RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь, и может непосредственно вместить все виды программного обеспечения верхней конфигурации компьютера, PLC, DCS и т. Д. модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, эффективно подавляя все виды режима серии и общего режима помех, А также обеспечение стабильной и надежной работы модуля.

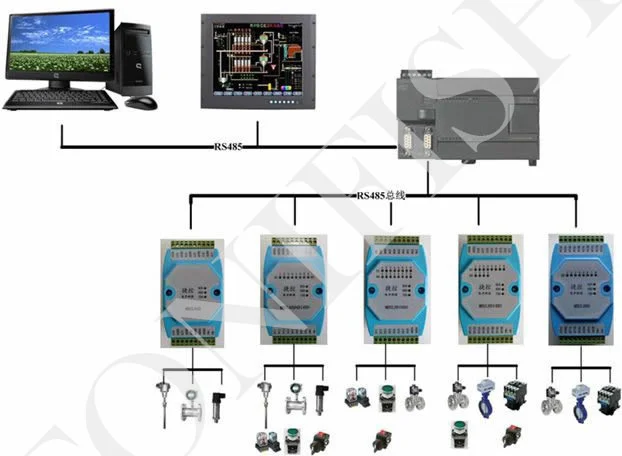

1,Стандартная коммуникация RS485 MODBUS RTU используется для сетей с программным обеспечением конфигурации ПК, PLC, промышленным сенсорным экраном и т. д.Коммуникационный индикатор состояния
2,Промышленный стандартКонтроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.
3Цепь связи принимает молниезащиту, анти-помех дизайн,Мощность защита от обратной полярности.
4Интерфейс выхода сигнала связи RS485 принимает перенапряжение и перегрузки по току двойную защиту.
5Он может быть широко использован для сбора сигнала и контроля в промышленном полевом оборудовании.
6.Модуль принятияАппаратное и программное обеспечение двойной сторожевой таймерСтандарты качества транспортного средства гарантируют, что модули никогда не потеряют неудачу и работают стабильно и надежно.
7.Выход неисправности реле защиты сетиКогда сеть 485 прерывает, когда машина не получает данные, отправленные основной станцией в установленное время, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого оборудования.
8Формат связи может быть установлен программным обеспечением.
Два, основные технические индикаторы
Проект | Техническими показателями |
Аналоговый входной сигнал | 1Аналоговый входКанал:6Изоляция канала приобретения 2Тип аналогового входа:0-20mA/4-20mAАналоговый сигнал 3Точность аналоговых входных сигналовТел.: + 0.02mA 4Диапазон рабочей температуры:-20 ~ 70 C 5Разрешение: 12bit 6Внешний источник питания: от 9 В до 30 В/2 Вт постоянного тока |
Вход/выход цифрового сигнала | 1Входной канал: 4 канальный цифровой вход изоляции 2Выходной канал: 4 способа цифровой изоляция выхода 3Грузоподъемность: резистивная нагрузка 1А/канал |
Коммуникационная мощность | 1Протокол передачи данных: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту. 3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4Контрольный бит: без проверки, проверки четности, нечетной проверки 5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением. 6Расстояние связи: 9600bps 1200 метров |
Размер модуля и метод установки | 1. Установка: Стандартная DIN направляющая установка или винтовая установка. 2,Размер формы: 125x73x35 мм |
Рабочая среда | Температура: от-10 °~+ 60 CВлажность: 35~85%(Без конденсации) |
Рабочее Электропитание | 1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания 2Потребляемая мощность: менее 3 Вт |
Три. Интерфейс высокой четкости
Имя терминала | Говорить Яркий | Имя терминала | Говорить Яркий |
PW + | Внешний вход питания положительного конца | 485A | RS485Сигнал A + |
PW- | Внешний вход питания отрицательный конец | 485B | RS485Сигнал в-режиме |
DI1 | Цифровой входной канал1 | AI1 | Аналоговый Входной канал1 |
DI2 | Цифровой входной канал2 | AI2 | Аналоговый Входной канал2 |
DI3 | Цифровой входной канал3 | AI3 | Аналоговый Входной канал3 |
DI4 | Цифровой входной канал4 | AI4 | Аналоговый Входной канал4 |
D01 | Цифровой выходной канал1 | AI5 | Аналоговый Входной канал5 |
D02 | Цифровой выходной канал2 | AI6 | Аналоговый Входной канал6 |
D03 | Цифровой выходной канал3 | AGND | Аналоговый сигнал отрицательный полюс |
D04 | Цифровой выходной канал4 | AGND | Аналоговый сигнал отрицательный полюс |

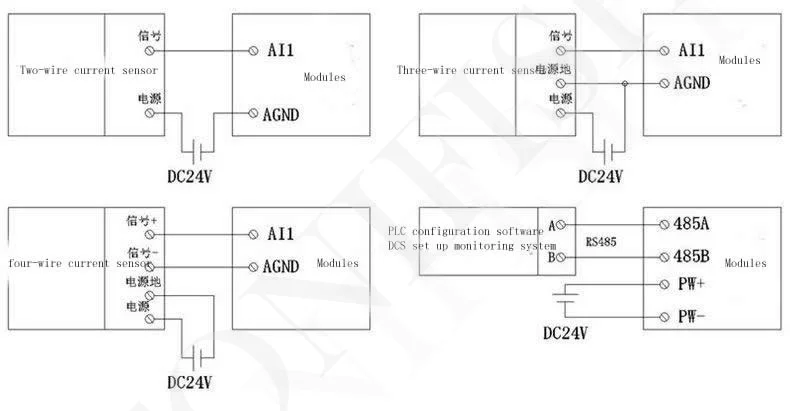

ЧетыреСхема подключения модуля
Пять. Связь инструкции
1Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

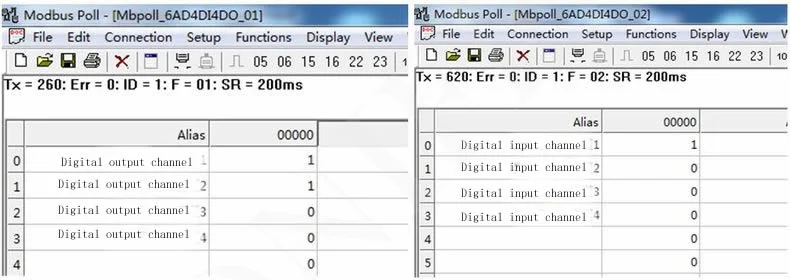

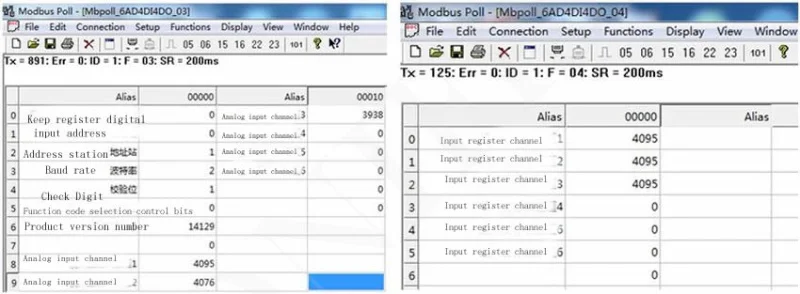

2Программное обеспечение для отладки скриншот
Параметры | Объяснить |
9600 | Скорость передачи данных |
N (Без проверки) | Проверка бит |
8 | Данные бит |
1 | Останавливает положение |
Вторая главаModbusОписание протокола регистрации и связи
1.Модуль поддерживает код функции MODBUS и диапазон адресов
1Модуль поддерживает код функции MODBUS
Тип регистра | Диапазон адресов | Код функции | Функция Описание размера | Операция |
Выход катушки регистр | 00001-00004 | 0x01 H | Прочтите несколько катушки регистрирует | Прочитайте значения одного или нескольких регистров катушек |
0x05 H | Написать катушки регистр | Напишите значение регистра катушки | ||
0x0FH | Напишите один или несколько регистров катушек | Напишите значение одного или нескольких регистров катушек | ||
Держите регистр |
40001-40016
| 0x03 H | Прочтите несколько держать регистрирует | Прочитайте значения одного или нескольких фиксаторов |
0x06 H | Запись единого регистратора | Запись данных в журнал hold | ||
0x10 H | Написать несколько держать регистрирует | Запись одного или нескольких данных в журнал hold | ||
Вход Цифровой Кол-во | 10001-10004 | 0x02 H | Прочитайте вход Дискретная Кол-во | Дискретный временной входной регистр |
Две. Зарегистрировать определение Описание
1.Выход катушки регистра (код функции:0x01 H,0x05 H,0x0FH)
Адрес | Параметр |
