2 полосная двигатель и 16 ходовой сервоприводом щит плата расширения для

Примечание: Если вам нужно руководство, пожалуйста, оставьте свой e-mail.

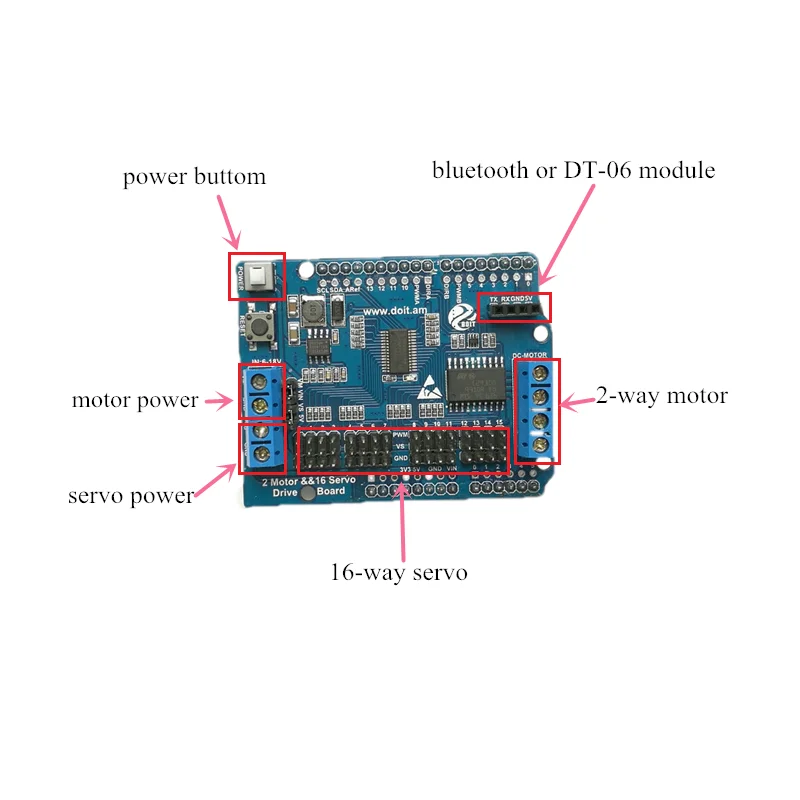

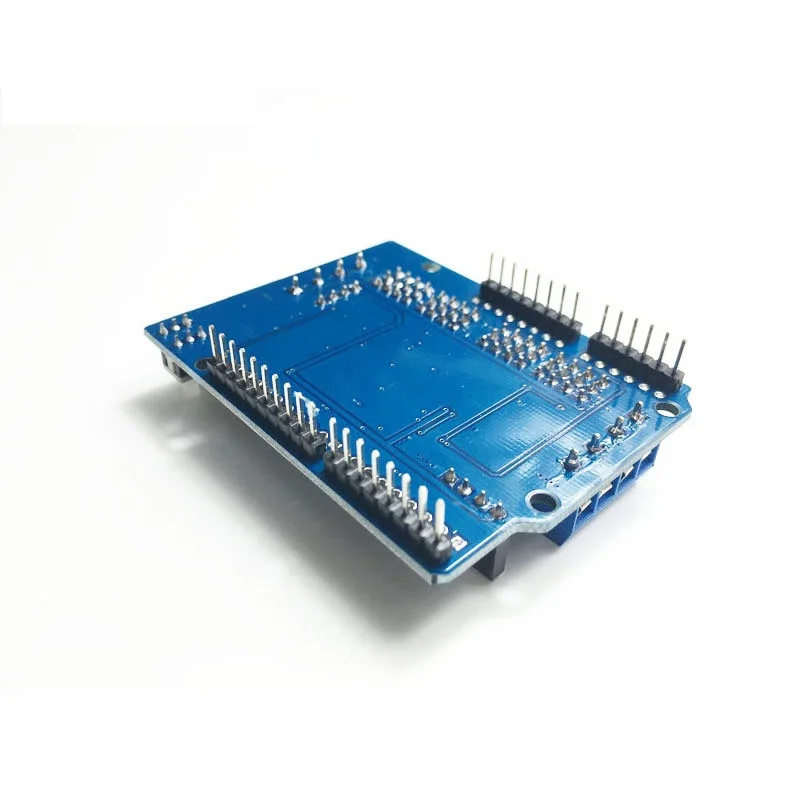

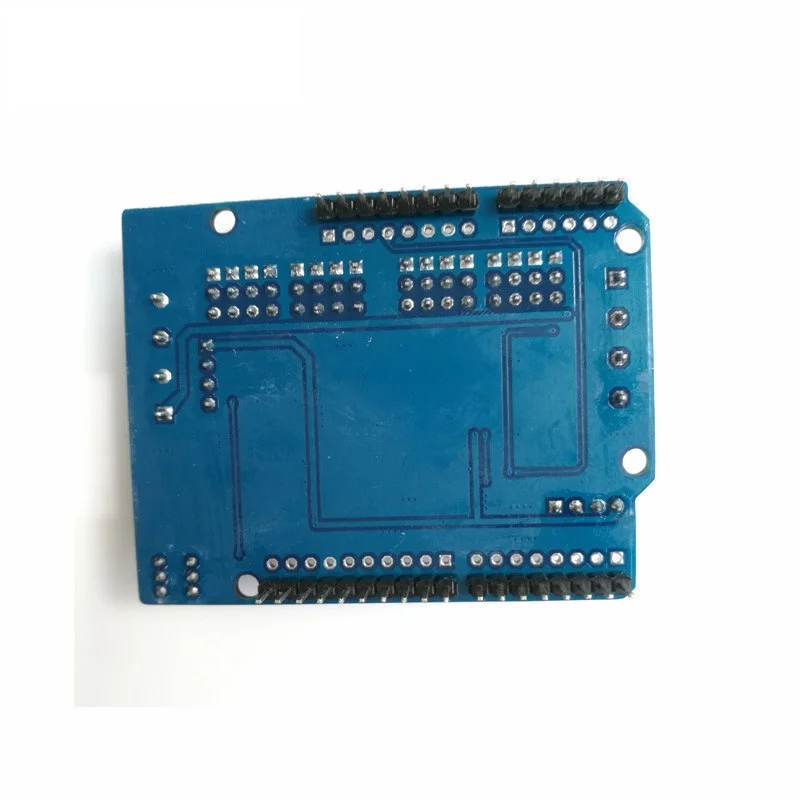

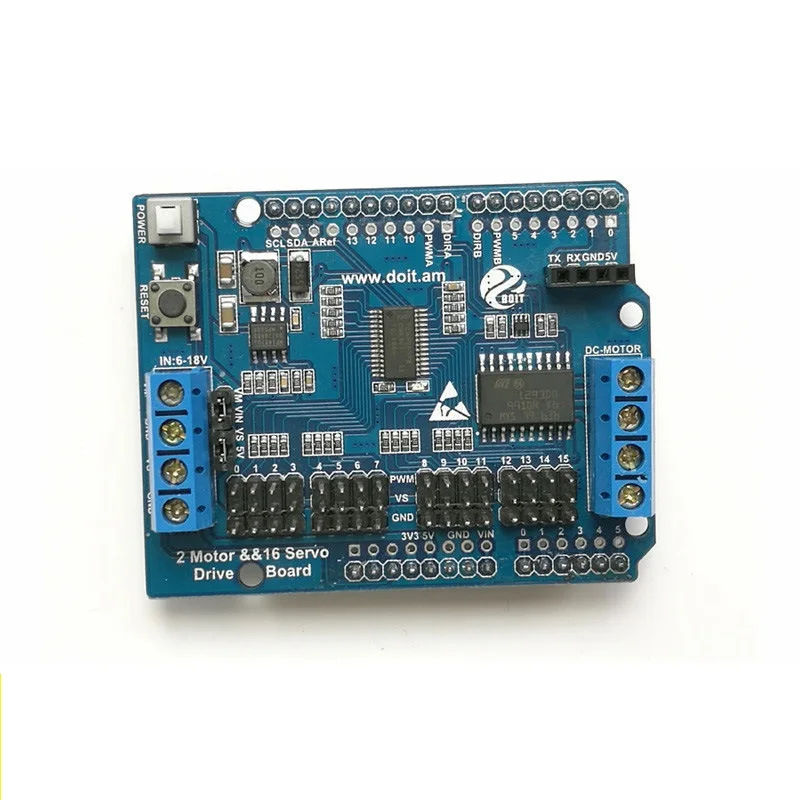

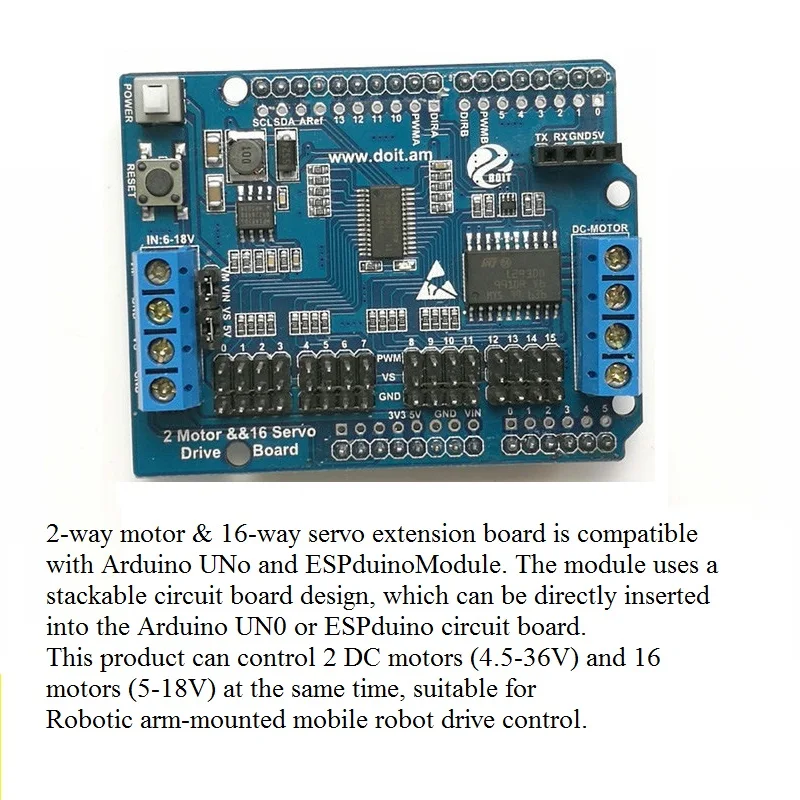

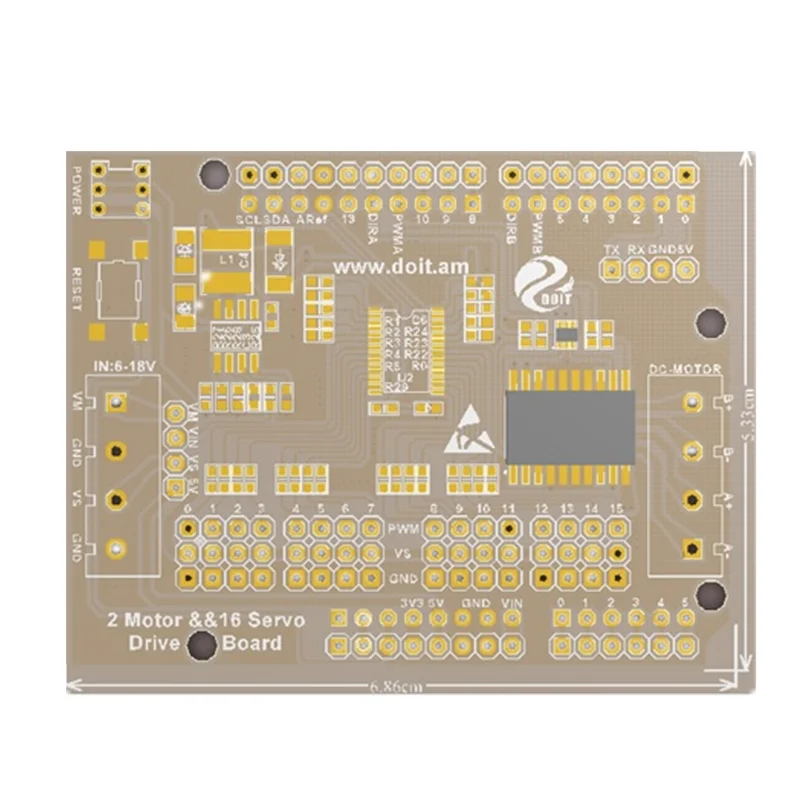

• 2-полосная мотор & 16-way сервопривод щит представляет собой совместимый с Arduino UNO R3 и ESPduino макетная плата. Этот модуль можно вставить непосредственно в Arduino UNO и/или espdu. Но если вы используете espdu, вы можете быстро и удобно разработать шасси танка/автомобиля, управляемое по WiFi.

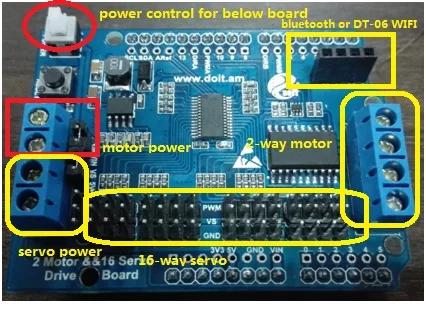

• Этот драйвер щит может управлять 2-way двигатель постоянного тока (4,5 ~ 18 v) и 16-ходовой сервоприводом (5-18 V) который очень подходит для управления мобильным роботом с Роботизированной рукой. Эта системная плата создана с помощью L293DD, который может управлять непосредственно 2-полосная двигатель постоянного тока или 1-way шаговый двигатель. Его максимальный ток может быть 1,2 А.
• 16-ходовой сервоприводом управляется с помощью интерфейс межсоединений интегральных схем на плате.
• Интерфейсы IO используются в качестве интерфейса управления для Arduino UNO и espdu. Таким образом, только четыре порта D6, D7, D11 и D12 (как для espdu, это D12, D13, D3, D1) определяется как PWMB (скорость для двигателя B), DIRB (направление поворота для двигателя B) PWMA (скорость для двигателя A), и DIRA (Направление поворота для двигателя B). Humanized дизайн используется выключатель питания, который может сделать один ВКЛ/ВЫКЛ питания удобно.
• Плата может непосредственно использоваться для управления интеллектуальным роботом по Bluetooth (предварительный сервер) и/или WiFi.

Руководство для мотора и сервопривода:

• Мощность для двигателя (VM): 4.5V36V, может питаться отдельно;
• Мощность для сервопривода (вин): 5V18V, может питаться отдельно;
• Как использовать подключение питания:
• Если короткие ВМ и вин, только может управлять двигателем с 6-18 в;
• Если короткий VS и VIN, только может управлять сервоприводом с 6-18 в;
• Если короткие VM и идентификационный номер транспортного средства, и коротким рукавом VS и 5 В, то можете контролировать 2-полосная двигатель (с 6-18 V) и 16-way 5 V сервопривода.
• Рабочий ток Io≤1. 2A;
• Максимальная потребляемая мощность: 4 Вт {T = 90};
• Вход для контроля сигнала: высокий уровень: 2.3V ≤VIH≤VIN; низкий уровень:-0.3V ≤VIL≤1. 5 V
• Рабочая температура:-25 125;
• Управляемый режим: Двойной драйвер большой мощности H моста;
• Вес: около 46 г

• Совместимость с Arduino;

• Имеет функцию WiFi;

• Отгрузочная ведомость

1 комплект

Двигатель Большой доска: 12-way и 16-way мотор широкие доска * 1 шт.

• Список 2

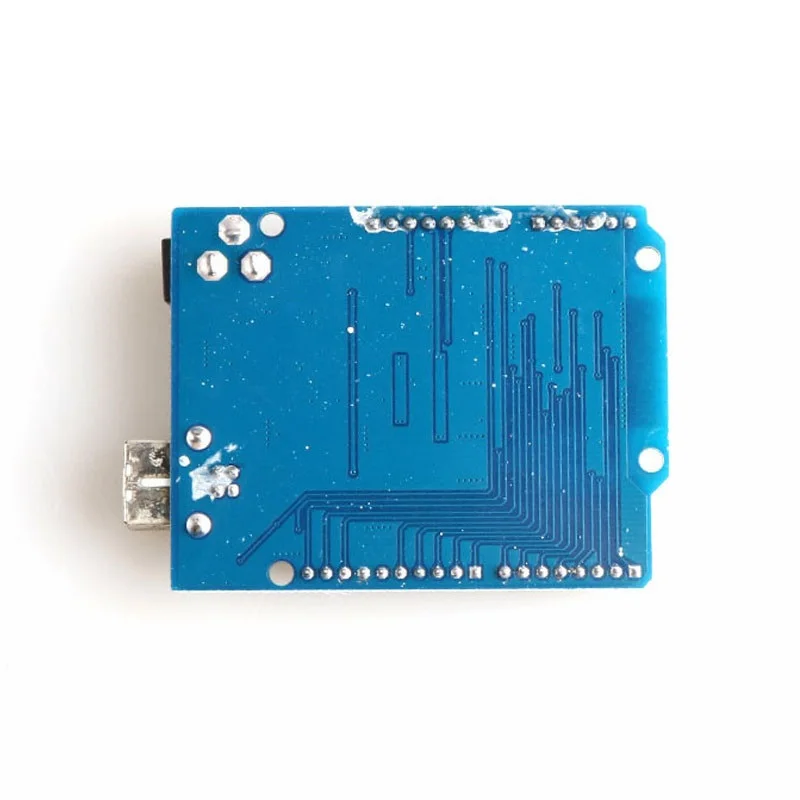

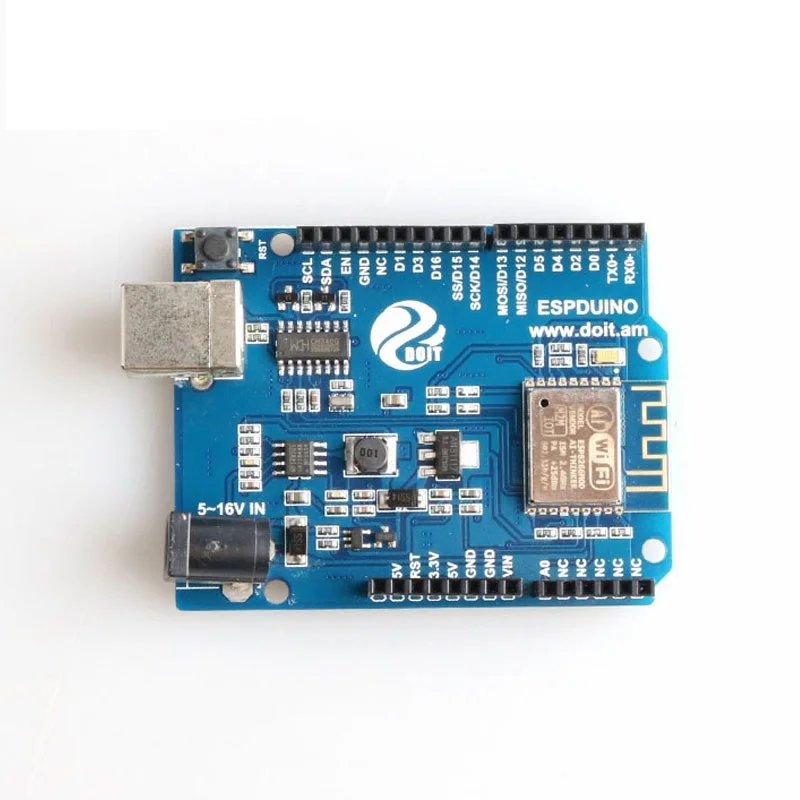

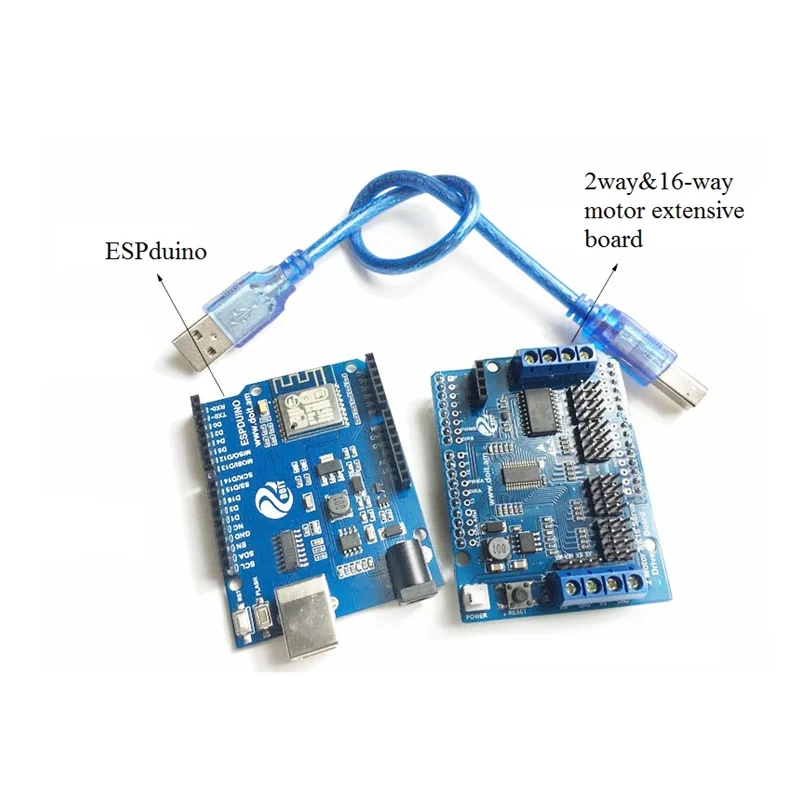

• ESPDuino доска: ESPDuino доска * 1 шт.

• Линия USB * 1 шт.

• 3 мм Толщина

• Управление комплект: 12-way и 16-way мотор широкие доска * 1

• ESPDuino доска * 1

• Линия USB * 1

• Изображения продукта

• 12-способ и 16-way мотор широкие доска

• ESPDuino доска
