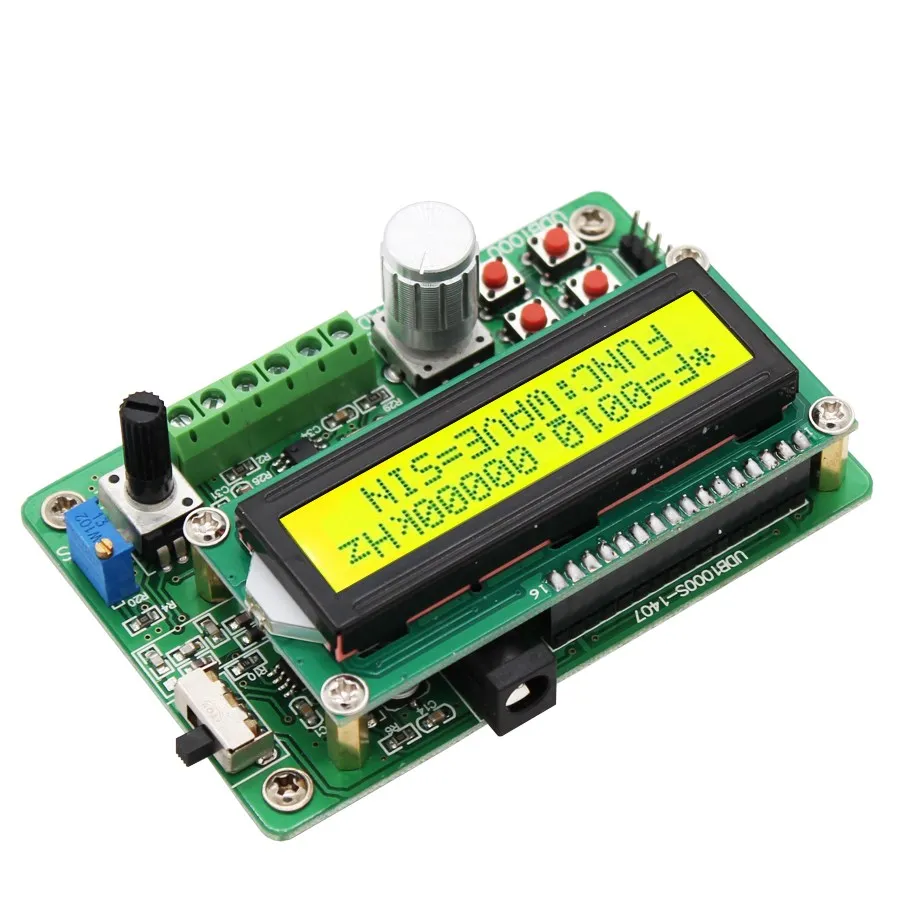

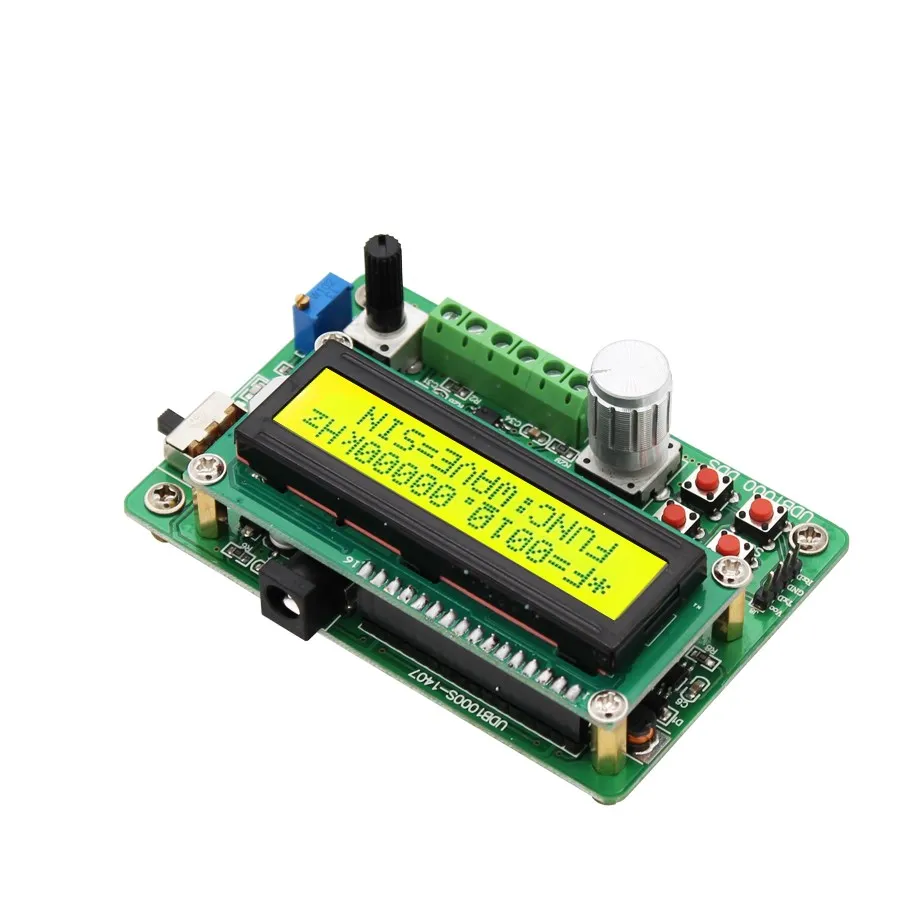

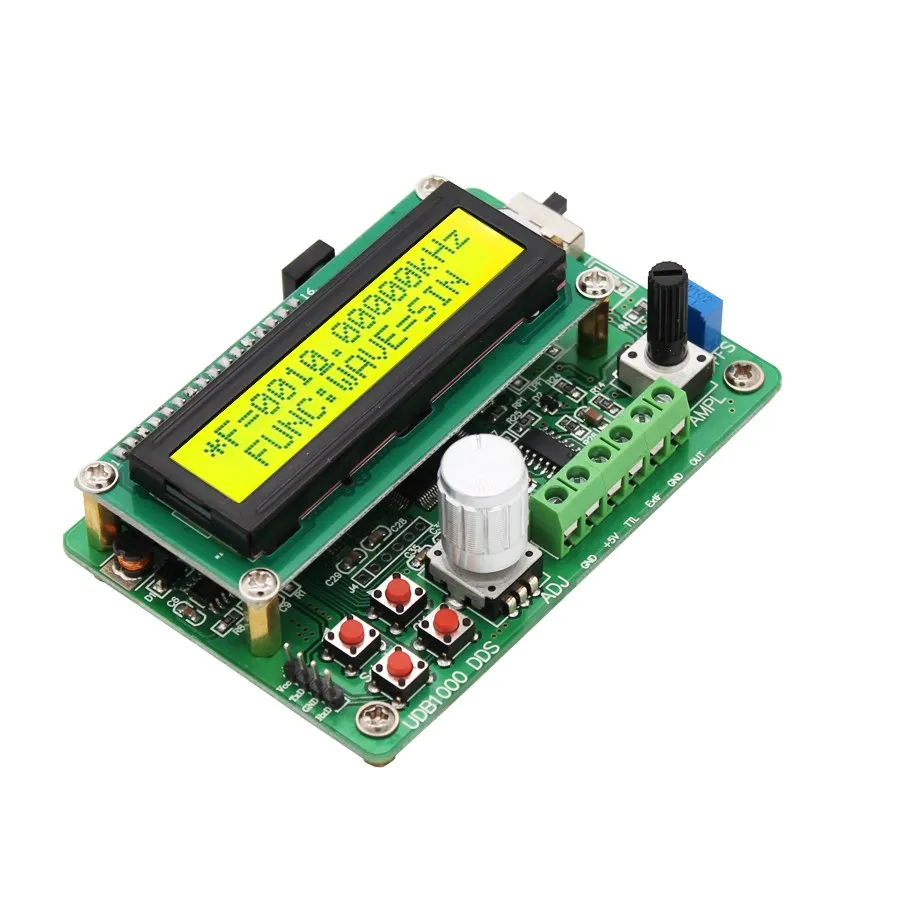

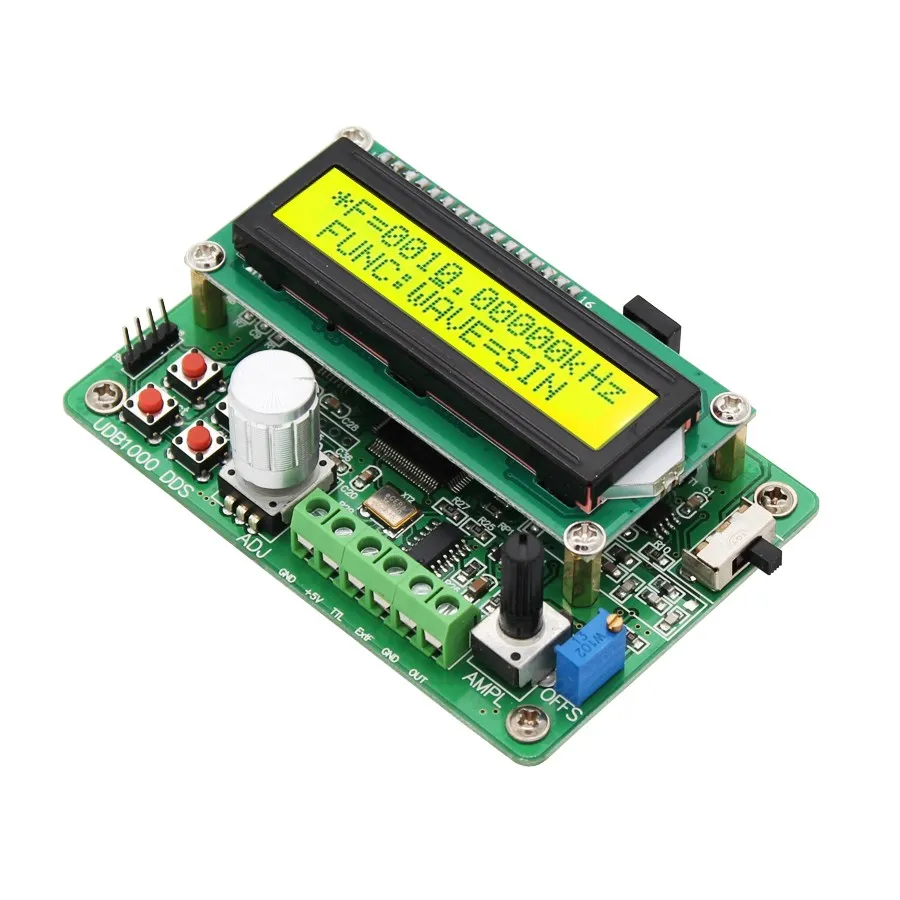

JUNTEK UDB1000S 8 МГц генератор сигналов с функцией dds счетчик частоты Счетчик

Одноканальный DDS генератор сигналов UDB1000S основан на прямом цифровом синтезе (DDS) Генератор сигналов с использованием FPGA дизайна. Он не только прост в использовании, но и обладает отличной стабильностью сигнала. Может выводить синусоидальную волну, квадратную волну, треугольную волну, волну зуба пилы, Pluse wave,TTL цифровая сигнальная волна и другой широко используемый функциональный сигнал, который очень подходит для энтузиастов электроники, научно-исследовательских школ и лабораторий электроники.

Выбор модели

UDB1002S

UDB1005S

UDB1008S

Синусоидальная волна Частотный диапазон

0 ~ 2 МГц

0 ~ 5 МГц

0 ~ 8 МГц

Прямоугольная волна Частотный диапазон

0 ~ 1 МГц

0 ~ 1 МГц

0 ~ 1 МГц

Треугольники волны Частотный диапазон

0 ~ 1 МГц

0 ~ 1 МГц

0 ~ 1 МГц

Функцией частоты развертки

Да

Да

Да

ПКФункция управления

Для подключения к компьютеру требуется последовательный кабель передачи данных USB-to-TTL для управления программным обеспечением компьютера. Протоколы связи и компьютерное программное обеспечение предоставляются бесплатно

Частотные характеристики

Частота Дискретность

0,01 Гц

Частота ошибок

± 5 × 10^-6

Стабильность частоты

± 1 × 10^-6/Каждые 5 часов

Выход сопротивление

50Ω ± 10%

Характеристик формы волны

Тип из выходного сигнала

Синусоидальный, квадратный, треугольный и пильный зуб

Выход модуляции

Частота развертки

Синусоида

Гармонические система отмены

40dBc (<1 МГц),35 дбк (1 МГц ~ 8 МГц)

Искажение

≤ 0.8%(Ссылка frequency1KHz)

Прямоугольная волна

Регулируемые по высоте люстры, время

≤ 100ns

Выброс

≤ 5%

Рабочий цикл диапазон регулировки

1% ~ 99%

TTL сигнала

Выход уровня

>3Vpp

Разветвителя коэффициент

>20TTL отрицательного числа

Регулируемые по высоте люстры, время

≤ 100ns

ЗубастойВолна

Рабочий цикл>50%

Сортировка по возрастанию зубастой волна

Рабочий цикл<50%

Снижение зубастой волна

SКонсервирования

Режим сканирования

Частота развертки

Время сканирования

1S ~ 99S

Диапазон сканирования

FM1 ~ fM2

Коробка для хранения

Запоминающего устройства Кол-во

10

Объем запоминающего устройства местоположения

M0-M9

Функция измерения внешнего входного сигнала

Диапазон измерения частоты

1 Гц ~ 60 МГц

Минимальное входное напряжение

0.5Vp-p

Максимальное входное напряжение

20Vp-p

Диапазон измерений

0 ~ 4294967295

Метода подсчета

Руководство по эксплуатации

Связь характеристики

Интерфейс метод

Используйте USB для последовательного интерфейса

Связь скорость

19200bps 57600bps

Связь протокол

Принять режим команды, Соглашение открыто

Другое

Блок питания узел

DC5V ± 0,5 V

Размер продукта:

95*65*25 мм

Посылка Размер

140*110*80 мм

Вес нетто

88g (хост) 72g (конфигурация питания)

Вес брутто

260 г

Рабочая среда

Температура:-10 ℃-50 ℃ влажность<80

1.UDB100S-8MHz DDS генератор сигналов

2. Адаптер питания
