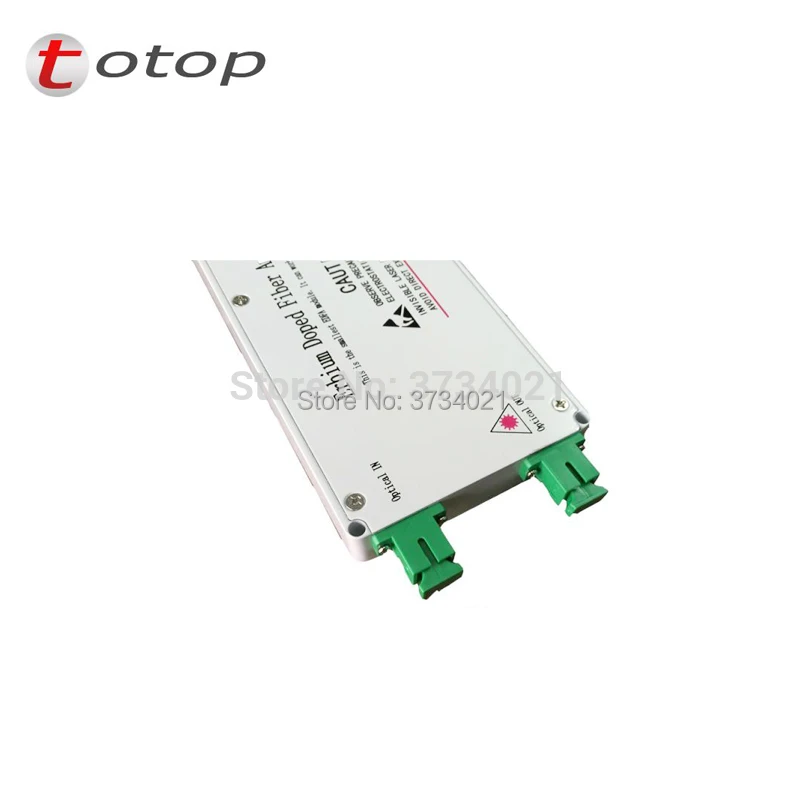

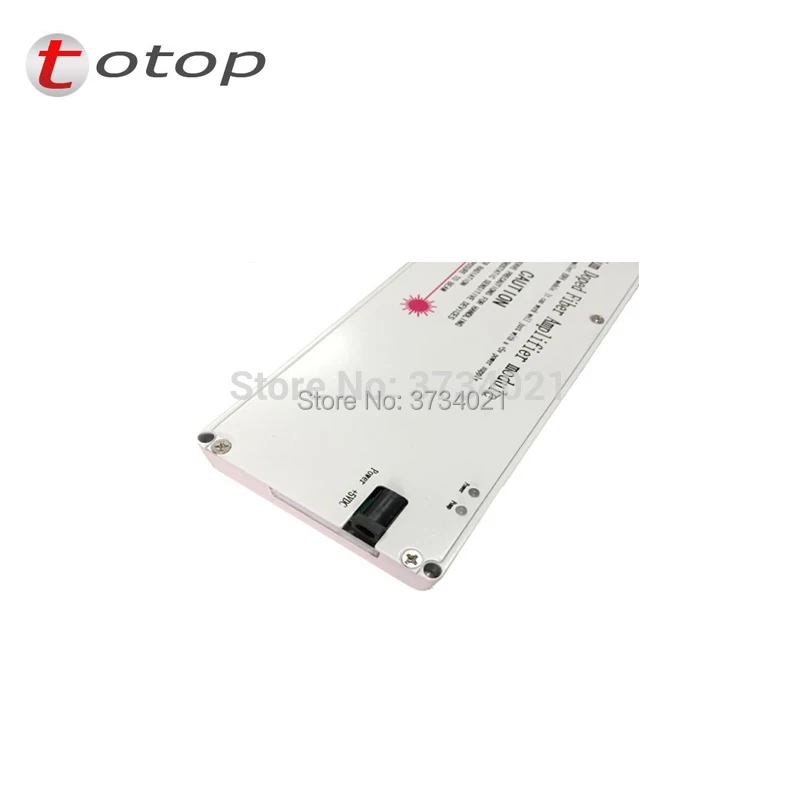

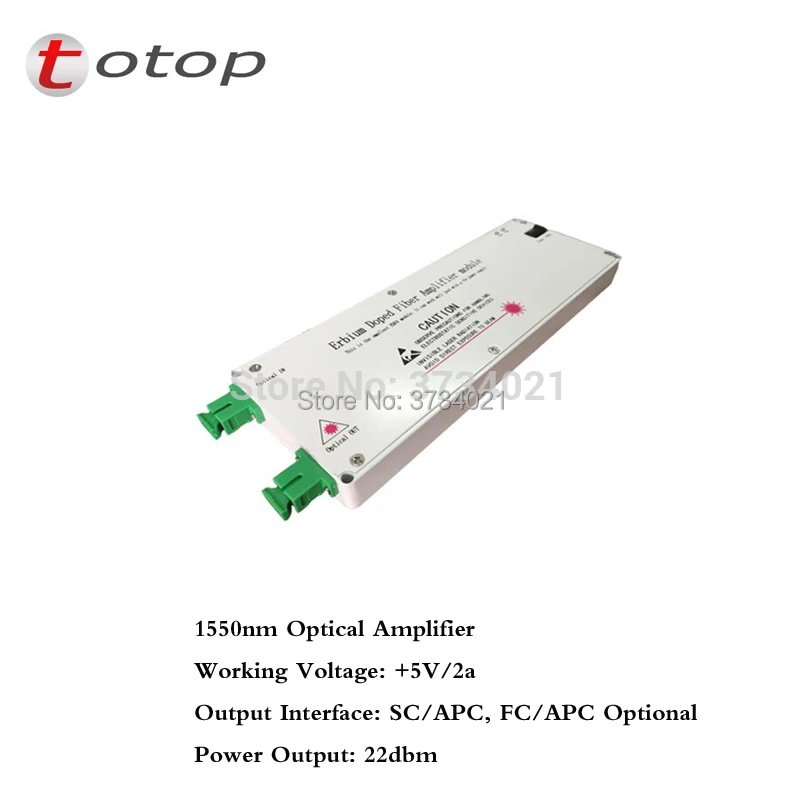

EDFA оптический усилитель 1550nm Erbium-dped Оптический Усилитель Выходная мощность 22dbm, SC APC волоконный интерфейс

Введение

Оборудование предназначено для удовлетворения требований переднего компьютерного оборудования, интенсивной установки и разработки и проектирования интегрированного узла CATV.

Двойная резервная структура источника питания, которая предназначена для сервера, может эффективно повысить надежность системы с Умной системой контроля температуры, контролируемой микрокомпьютером.

Устройство оснащено стандартным сетевым интерфейсом RJ45 (встроенный ответ), Адаптивная скорость 10/100 Мбит/с, может легко достичь удаленного управления сетью централизованного мониторинга, заключается в создании высокопроизводительной двусторонней широкополосной сети HFC на первый выбор.

Может быть оснащен дополнительным источником питания: одиночным или двойным источником питания.

Может быть оснащен модулями: двухмодульная комбинация или один модуль независимости.

Особенности

• Компактный дизайн, 1U стойка может быть достигнуто Двойной Модуль интеграции
• Гибкая конфигурация по требованию
• 32-битная ARM архитектура блока управления, надежный ЦП может быть в режиме реального времени мониторинг каждого модуля в рамках операционного параметра
• Полезная модель удобна и практична и может регулировать уровень и наклон целевого модуля через кнопку функции передней панели или систему управления сетью
• Структура двойного источника питания используется для соответствия интеллектуальной системе контроля температуры, которая контролируется микрокомпьютером, что может повысить надежность системы
• Оснащенный стандартным интерфейсом сетевого управления RJ45, он может легко осуществить централизованный контроль и управление удаленным сетевым управлением.Описание панели

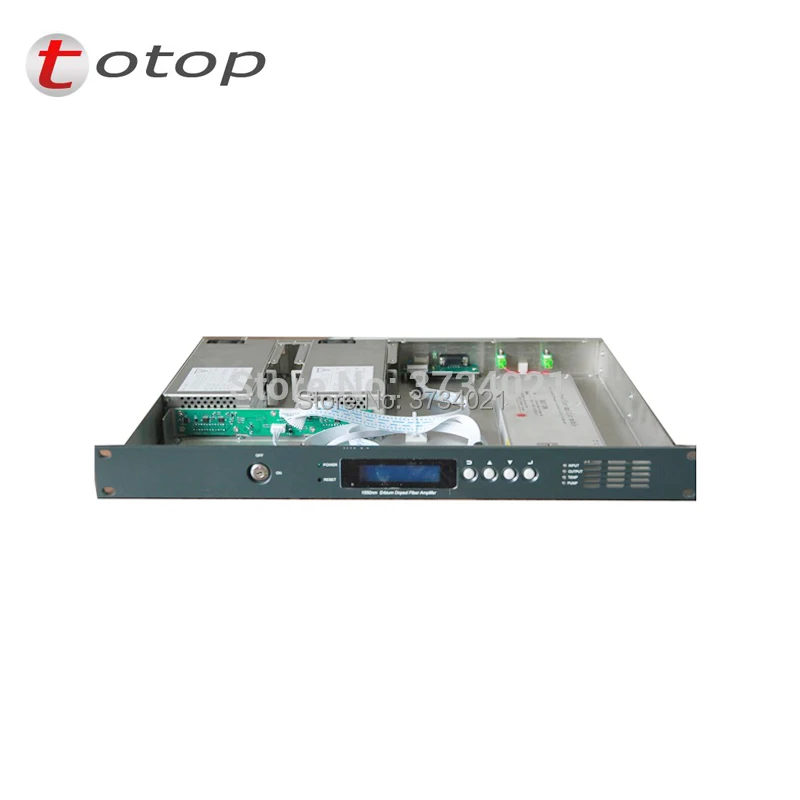

  Лазерный переключатель насоса:Этот переключатель является блокировочным переключателем, когда ключ используется для переноса замка в выключенное положение, лазер насоса будет выключен, когда ключ направляется на включение

  USB:Этот порт для микроинтерфейса USB, последовательной связи, для интерфейса отладки.

  RJ45:Сетевой интерфейс, вы можете через эту сеть подключить управление сетью, доступ устройства к управлению сетью, модель оборудования для Platform_1U.

  Дисплей:Меню устройства отображения



  Ключ:Отмена, перемещение вверх, перемещение вниз, сдвиг

  Мощность:Двойной источник питания для зеленый светильник, когда один источник питания для оранжевый светильник

  Мод1:Когда лампа яркая, модуль находится в наличии модуля. Когда лампа зеленая, модуль работает нормально.

  Мод2:Когда лампа горит при наличии двух модулей, когда светильник зеленый модуль II работает должным образом, при модуле II Появляется красное оповещение.

  Температура:Эта лампа является индикатором температуры, сигнал тревоги температуры происходит, когда красный, зеленый, как обычно.

  Будильник:Предупреждение льные огни зеленого цвета, когда устройство обычно не существует, сигналы тревоги появляются красным, когда оборудование сигнализации.



  Описание меню

  1. Интерфейс загрузки по умолчанию для основных параметров каждого модуля. Первые действия параметров устройства модуля, а второй-два действия параметров устройства модуля.

  2, (* 1) состояние модуля 1 интерфейс перехода, нажмите клавишу ввода, чтобы войти в это подменю, вы можете просмотреть параметры соответствующего модуля. (См. Описание каждого модуля)

  3, (* 2) для статуса модуля 2, нажмите клавишу ввода, чтобы войти в это подменю, вы можете просмотреть два связанных параметров модуля. (См. Описание каждого модуля)

  4, (* 3) Модуль интерфейса настроен для перехода 1, нажмите клавишу ввода, чтобы войти в Это подменю, можно настроить, чтобы блокировать количество просмотра и изменения операции. (См. Описание каждого модуля)

  5, (* 4) Модуль интерфейса настроен для перехода 2, нажмите клавишу ввода, чтобы войти в Это подменю, вы можете установить количество второго модуля для просмотра и изменения операции. (См. Описание каждого модуля)

  6, (* 5) Настройка параметров сети, содержащая ip-адрес машины, шлюз, маску и т. д. для просмотра и изменения.

  7, (* 6) состояние системы, содержащее напряжение источника питания, Параметры температуры шасси.

  8, (* 7), информация о системе, Тип дисплея устройства внутри модуля.

  В подменю на дисплее отображается хвостик с помощью a * Вы можете установить этот элемент, нажмите на кнопку OK после того, как * исчезнет, соответствующий элемент параметра начинает мигать, вы можете нажать верхнюю или нижнюю кнопку, изменив параметры ключа, нажмите Enter, чтобы закончить.



  Инструкции по конфигурации сети

  По умолчанию параметры сети устройства

  IP:192.168.0.160

  Маска: 255.255.255.0

  Шлюз: 192.168.0.1
•
