Характеристики
Зарядное устройство для литий ионной батареи модуль зарядного устройства +
История изменения цены
*Текущая стоимость 169,87 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-24-2026 | 215.42 руб. | 219.58 руб. | 217 руб. |
| Jan-24-2026 | 174.47 руб. | 177.33 руб. | 175.5 руб. |
| Dec-24-2025 | 211.86 руб. | 215.30 руб. | 213 руб. |
| Nov-24-2025 | 210.2 руб. | 214.39 руб. | 212 руб. |
| Oct-24-2025 | 167.44 руб. | 170.38 руб. | 168.5 руб. |
| Sep-24-2025 | 206.22 руб. | 210.30 руб. | 208 руб. |
| Aug-24-2025 | 204.35 руб. | 208.59 руб. | 206 руб. |
| Jul-24-2025 | 203.31 руб. | 207.93 руб. | 205 руб. |
Описание товара
1. Описание:

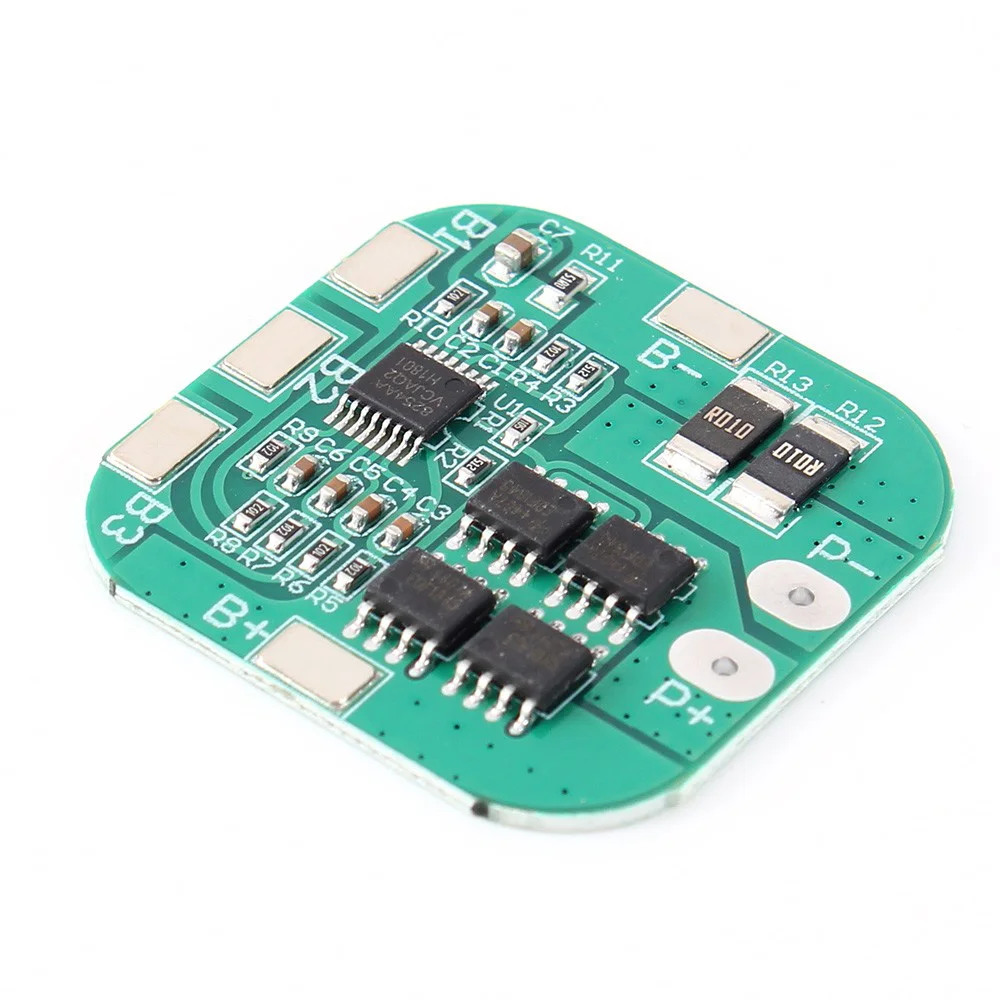

Защитная плата для литиевых батарей. Она используется для защиты аккумулятора от чрезмерного разряжения или перезарядки во время использования, в результате чего аккумулятор поврежден.
2. Особенности:
1>. Маленький размер.
2>. Простое подключение.
3>. Конкретные вопросы.
4>. Изготовленный на заказ установки.
3. Параметры:
|
Нет. |
Параметр |
Соотношение цена/качество |
|
1 |
Модель |
HX-4S-D20 |
|
2 |
Напряжение диапазон |
4,25 ~ 4.35Vplusmn0.05V |
|
3 |
Размеры |
35*35*3,6 мм |
|
4 |
Защита от перенапряжения диапазон |
2,3 ~ 3.0Vplusmn0.05V |
|
5 |
Верхний рабочий ток |
10A |
|
6 |
Рабочая температура |
От-40 до + 50 градусов по Цельсию |
|
7 |
Максимальная мгновенное значение тока |
20A |
|
8 |
Условия хранения |
От-40 до + 80 градусов по Цельсию |
|
9 |
Статический ток |
Меньше, чем 30uA |
|
10 |
Реальный срок эксплуатации |
Более 50000 часов |
|
11 |
Внутреннее сопротивление |
Менее 100 м Ом |
|
12 |
Защита от короткого замыкания |
Да, восстановление заряда |
|
13 |
Напряжение при зарядке |
16,8 в-17 в |
|
14 |
Контроллер |
S-8254AA |
|
|
4. Руководство по эксплуатации:

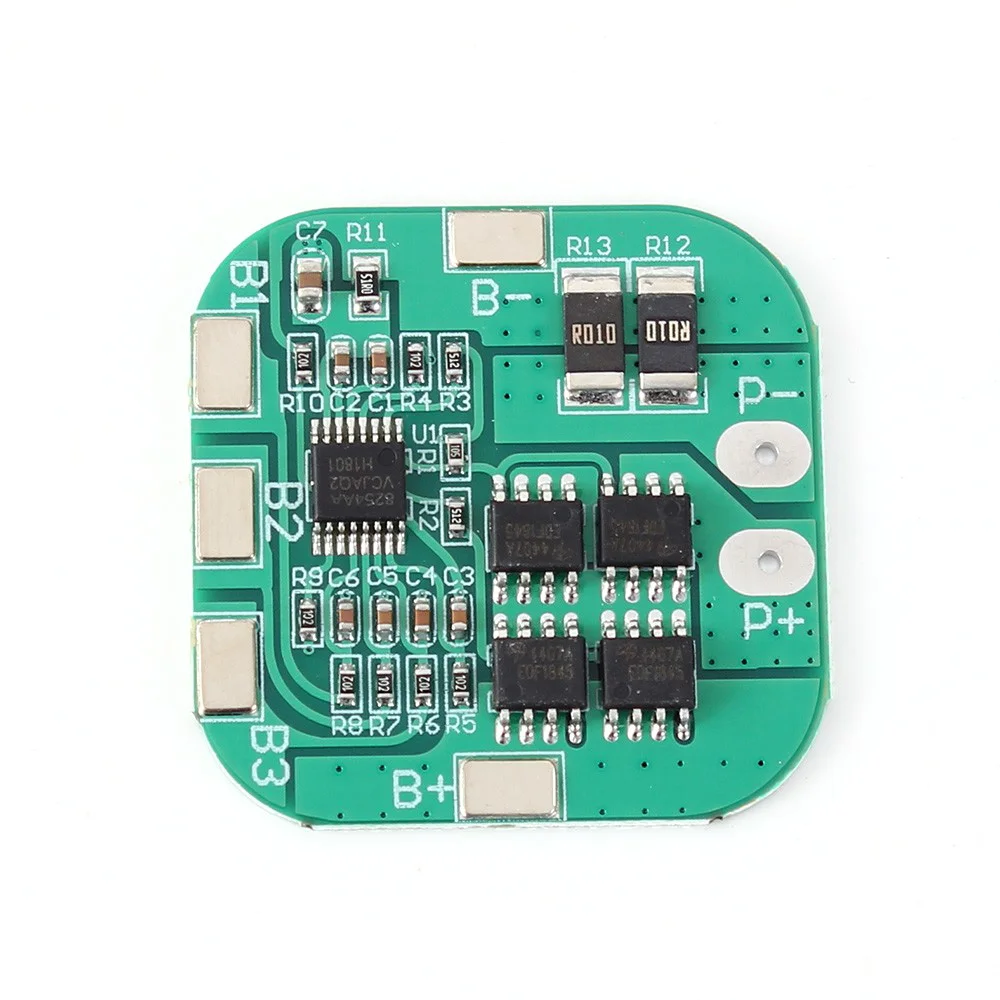

- . Подключите 4 литиевые батареи at B +,B3,B2,B1,B-
- . P + и P- is выход или вход
5. Используя внимание:

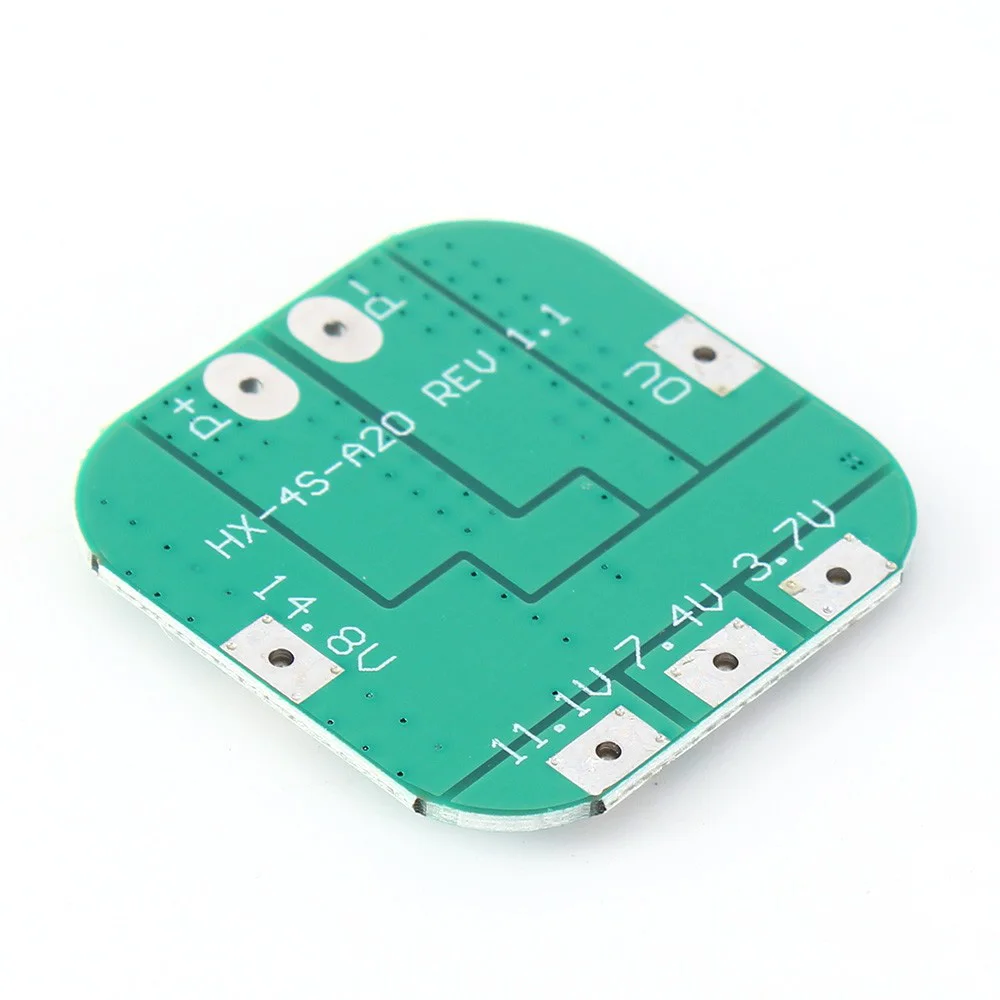

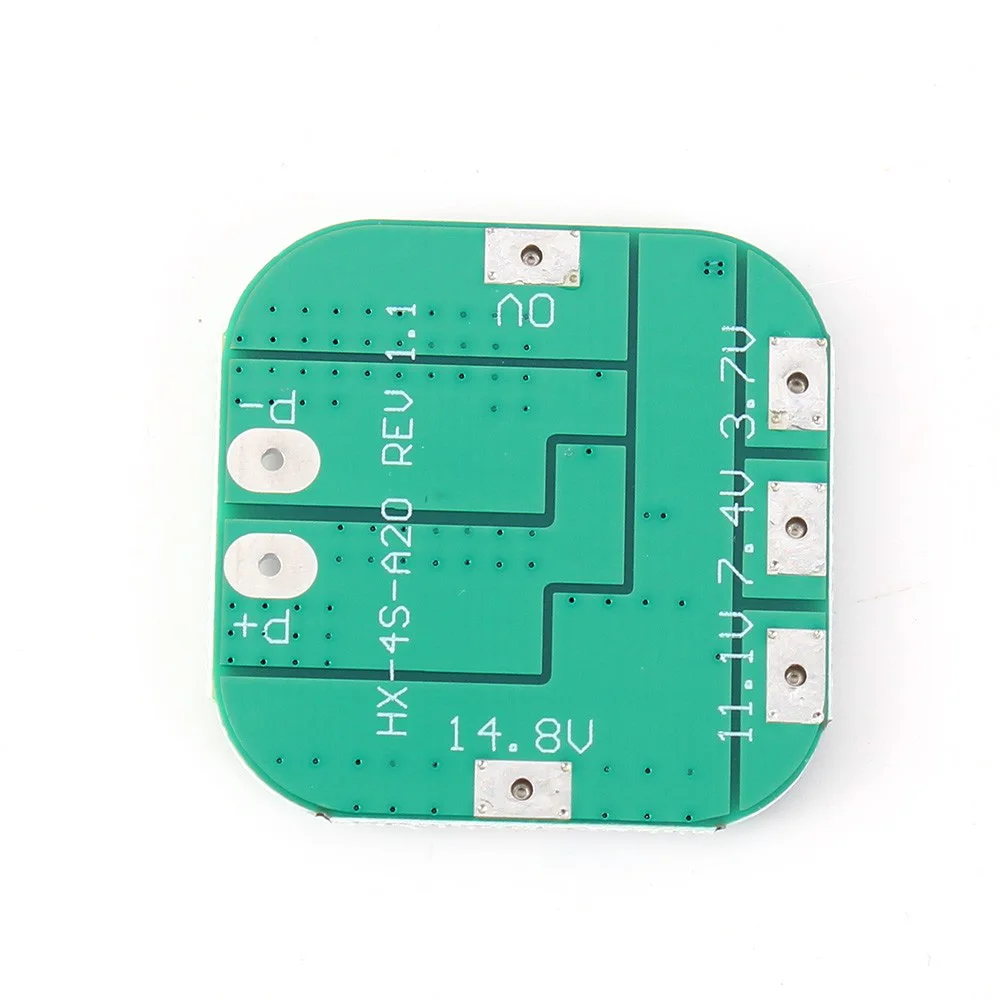

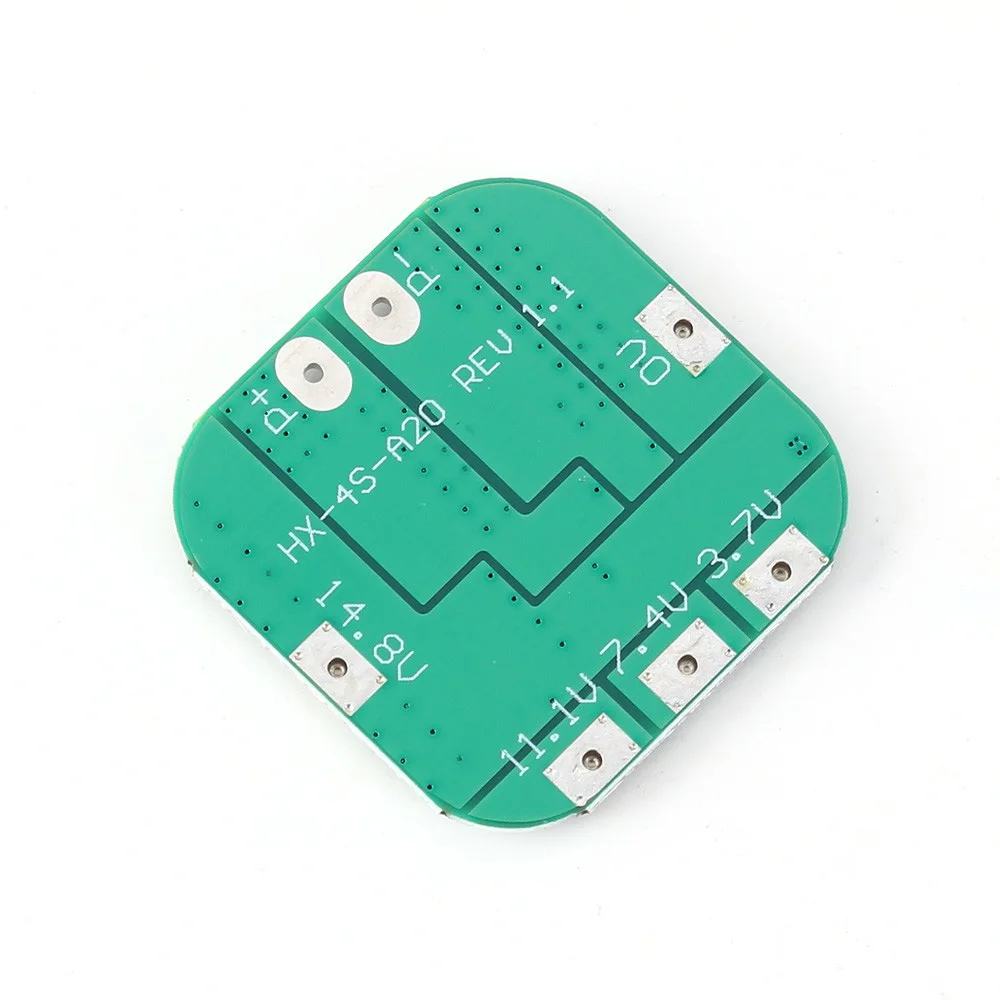

1>. Строго Следуйте указаниям в схема подключения: 0V (B), 3,7 V (B1), 7,4 V (B2), 11,1 V (B3), 14,8 V (+), не намеренно микросхема с защитой от короткого замыкания!
2>. После подключения провода, его необходимо заряжать до его выхода.
3>. В серии 4 батареи, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если они разные, пожалуйста, заряжайте каждый аккумулятор отдельно, а затем используйте его в серии. В тесте на разряд, быстро уменьшающийся аккумулятор напряжения, является плохой батареей.
4>. Не смешивайте хорошие батареи с плохими батареями! Чем больше емкость аккумулятора или внутреннее сопротивление, тем лучше! (Эффект 2 хороших батарей + 2 плохой батареи = эффект 4 плохой батареи).
6. Внимание:
1>. Защитная плата аккумулятора не может использоваться для литий-фосфатных аккумуляторов, ламп грыжи, аккумуляторных батарей ручной электродрели, электромеханических батарей для рыбы, аккумуляторных батарей для электрического велосипеда, детских автомобильных аккумуляторов 775(4A) выше двигателя, 1 Вт рыбий глаз светодиодный светильник.
2>. Для продуктов разряжения с током 3A и выше, передаточное число разряда батареи должно быть выше 3C.
3>. Формула мультипликатора:
Батарея-мультипликатор 1C, емкость 2000 мА · ч равна 2ач * 1 = 2А, верхний лимит рабочего тока.
Батарея-мультипликатор 3C, емкость 2000 мА · ч равна 2ач * 3 = 6А, верхний лимит рабочего тока.
4>. В использовании, если аккумулятор горячий, это означает, что мультипликатор батареи не подходит. Эта ситуация не может использоваться в течение длительного времени, и аккумулятор будет быстро поврежден.
7. Применение:
1>. Инвертора малой мощности
2>. Аккумулятор для массажера пакет
3>. Светодиодный резервный источник питания для лампы
4>. Электронные продукты
5>. Уличный фонарь на солнечной батарее
6>. Мониторинг питания в режиме ожидания
8. Обработка ошибок и решение
|
Обработка ошибок и решение |
||
|
Явление вины |
Проверка ошибок и причина |
Способ обработки и гарантия |
|
Не в состоянии выполнить |
Подключите зарядное устройство для зарядки, затем Измерьте напряжение 4 батарей отдельно. Если одна из батарей имеет напряжение должно составлять менее 2,7 вольт, защитная пластина начнет должен быть защищен. |
Совместим с каждой батареей, хороший аккумулятор и плохой аккумулятор не смешиваются (не может решить, обратитесь в клиентскую службу) |
|
Не удается зарядить |
Измерьте напряжение 4 батарей. Если напряжение батареи превышает 4,23 в, защитная пластина начнет защиту от перезарядки. |
Совместим с каждой батареей, хороший аккумулятор и плохой аккумулятор не смешиваются (не может решить, обратитесь в клиентскую службу) |
|
Сбой зарядки/разряда |
B-(0 В), B1(3. 7V), B2 (7,4 V), B3 (11,1 V), B + (14,8 V). Неправильное подключение. |
Перепроводка или замена новой платы. |
|
Защита от перезарядки/Защита от избыточной разрядки отказ |
B-(0 В), B1(3. 7V), B2 (7,4 V), B3 (11,1 V), B + (14,8 V). Неправильное подключение. |
Перепроводка или замена новой платы. |
|
Защита от разрядки |
Проверьте, превышает ли начальный ток нагрузки ток защиты от перегрузки по току защитной пластины. |
Замена более крупной защитной пластины (диапазон работы, самооплата, возврат груза) |
|
Компонент псевдо пайки |
Деталь имеет штифт, который не подключен к печатной плате. |
Саморемонтная Сварка (не может быть решена, свяжитесь со службой поддержки для возврата) |
|
Компоненты непрерывной пайки |
Есть короткое замыкание между двумя или более контактами элемента. |
Удалите компоненты и разветвитель (невозможно решить, свяжитесь со службой поддержки клиентов, чтобы вернуть товар) |
|
Пробоя электростатического |
Если вы не используете электрическую трубу, измерьте G, D, S полюс MOS, любые два контакта с положительным сопротивлением и обратным сопротивлением-0 омега. |
Удалите и замените трубу M0S (не может быть решена, не может быть решена, свяжитесь со службой поддержки для возврата) |
9. Частота заданных вопросов:
1>. Можно ли использовать эту защитную плату для моего аккумулятора?
О: вам нужно рассмотреть две вещи. Во-первых, сколько струн имеет ваш аккумулятор, вам нужно купить защитную плату, соответствующую количестве струн. Во-вторых, из какого материала изготавливается аккумулятор? У нас есть два вида защитных плит для литиевых, фосфатных и полимерных литиевых батарей. Вам нужно обсудить конкретную модель аккумулятора в классификации.
2>. Как мне сказать, из чего сделан мой аккумулятор?
О: вы можете увидеть Номинальное напряжение аккумулятора. И литий-железо-фосфатный аккумулятор, как правило, 3,2 V, и другими батареями, как правило, 3,6 V или 3,7 V. Вы также можете напрямую Задать вопрос продавцу о батарее. Многие покупатели говорят, что мой аккумулятор 18650 или 26650, это мягкая сумка, это форма, а не материал! Мы не можем определить параметры защиты аккумулятора в соответствии с этим.
3>. Сколько защиты тока мне следует выбрать?
О: это зависит от мощности вашего продукта или лимита потока контроллера. Например, выберите 10 А ниже 100 Вт, 20 А ниже 200 Вт и 25 А ниже 300 Вт. Обратите внимание, что ток защитной пластины не может быть меньше, чем ограничение тока контроллера.
4>. Мой аккумулятор 20AH, можно ли использовать эту защитную панель?
О: емкость аккумулятора напрямую не зависит от текущего размера защитной панели. Большая емкость-это не большой аккумулятор. В соответствии с постоянным током, то есть, чем больше мощность вашего аккумулятора, тем больше ток защитной пластины, которую вы выбираете, будет, И не имеет прямой связи с вашей емкостью аккумулятора.
5>. Как установить напряжение зарядного устройства?
A: литиевая батарея будет взиматься со специальным зарядное устройство литиевая батарея. Не используйте зарядное устройство для свинцово-кислотных аккумуляторов, и свинцово-кислотная зарядка может иметь Высоковольтную антипробивную защитную пластину, в результате чего защитная пластина будет перезаряжена и не защищена.
B: Зарядное устройство настройки напряжения: батарейный блок номер * 4,2 V, который является напряжение при зарядке цветных литиевая батарея. Напряжение зарядки для косплея Такуми, кадзики и сукари из литиевая батарея-это номер батареи * 3,60 V, который является напряжение при зарядке для косплея Такуми, кадзики и сукари из литиевая батарея и зарядный ток никель-металл-стандарт 0,2 раз мощности.
10. Иллюстрация:
