FeiYu Panda2 система автоматического управления полётом Бла (беспилотный летательный аппарат полет Управление Системы 198 точек экранная индикация GPS панда II RTH FPV Combo

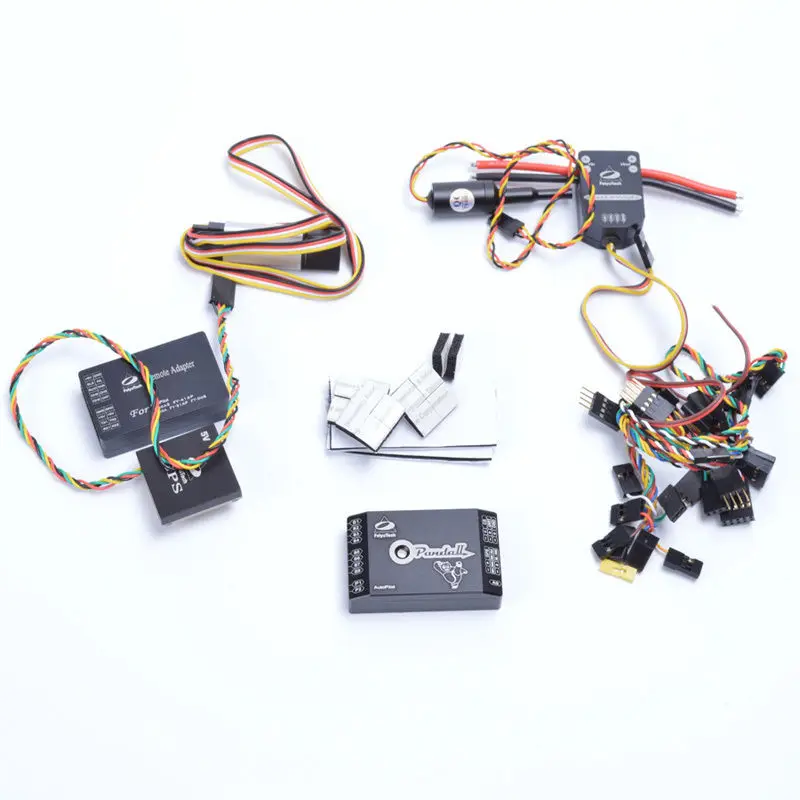

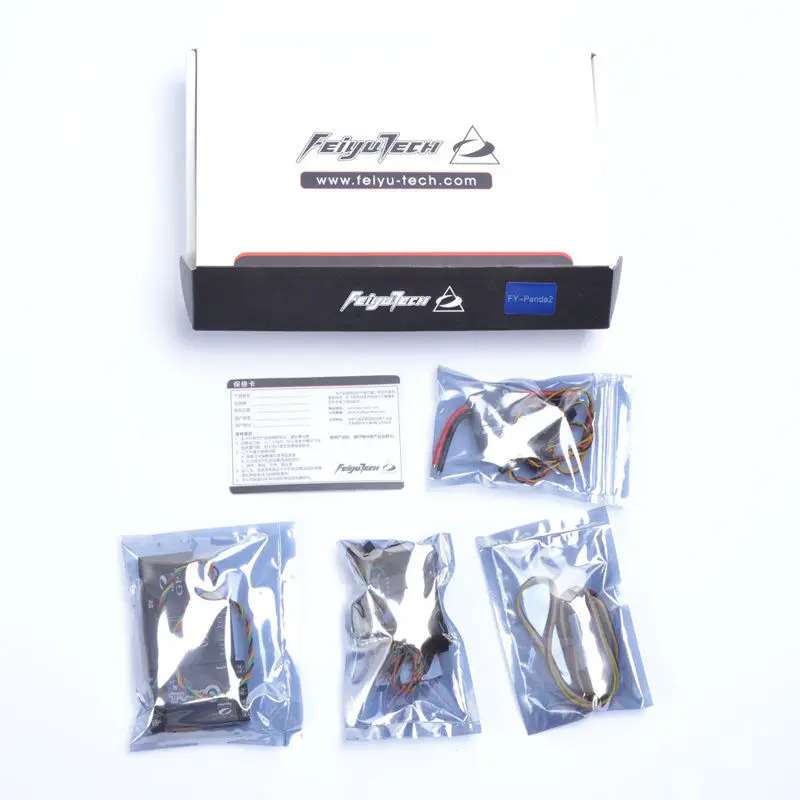

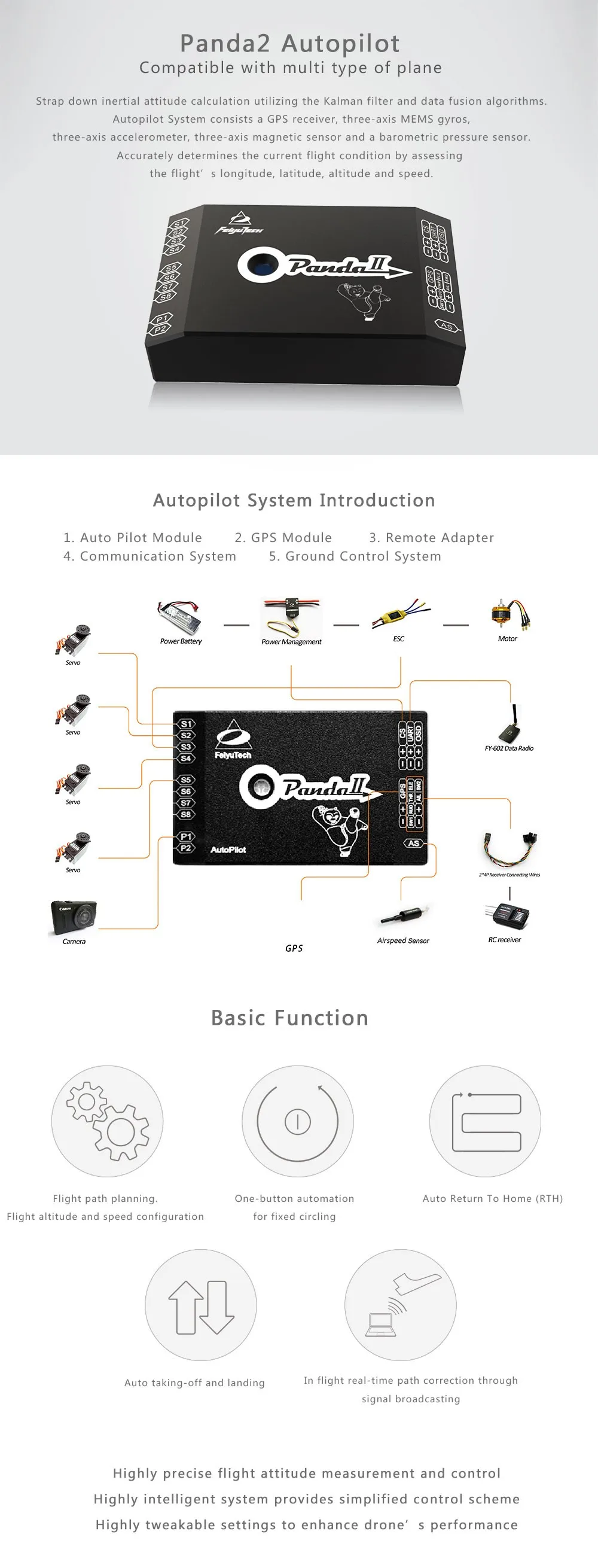

Посылка в комплекте:

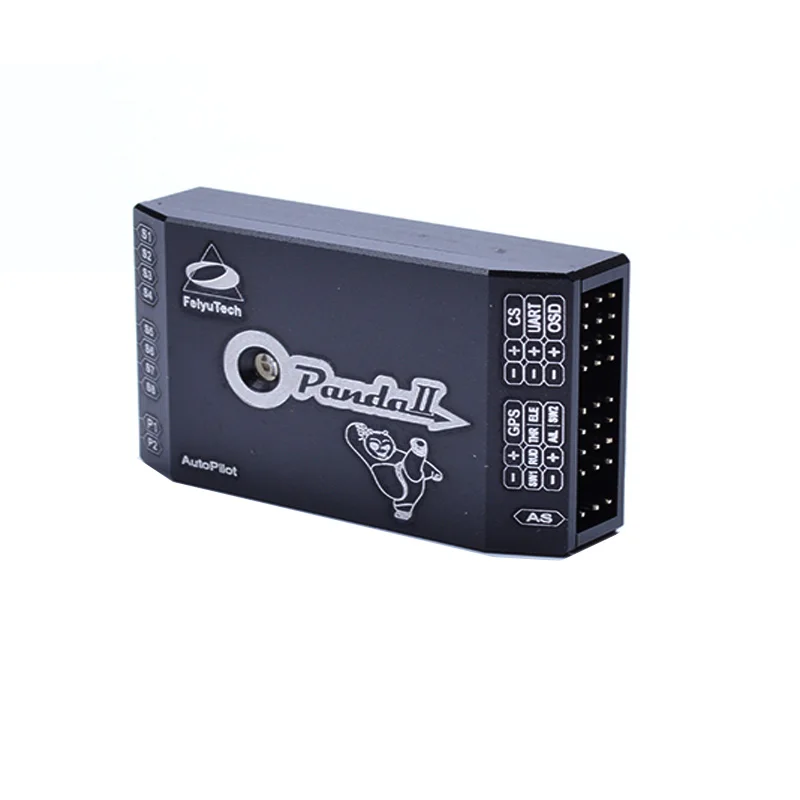

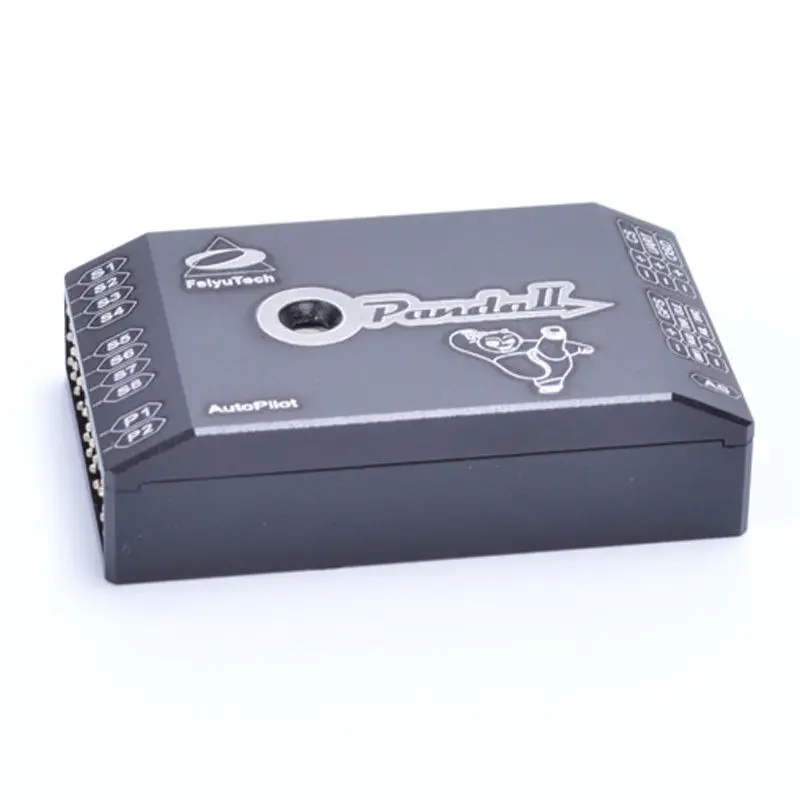

-Модуль автопилота Panda2
-Плата адаптера Panda2
-GPS mdoule(10 Гц 5 В)
-Модуль скорости воздуха
-Модуль управления питанием
-По GCS CD
-FY-602 данных радиостанция (по желанию)

Panda2 Главная характеристика:
1.PANDA2 обеспечивает высокую точность измерения и контроля полета за счет использования интегрированного 32 бит микропроцессор, GPS приемник, трехосевой MMS гироскопы, трех-осевой Акселерометр, трехосевой магнитный датчик точный Барометрический датчик давления, определение позиции, фильтрация Kalman и синхронизация данных.

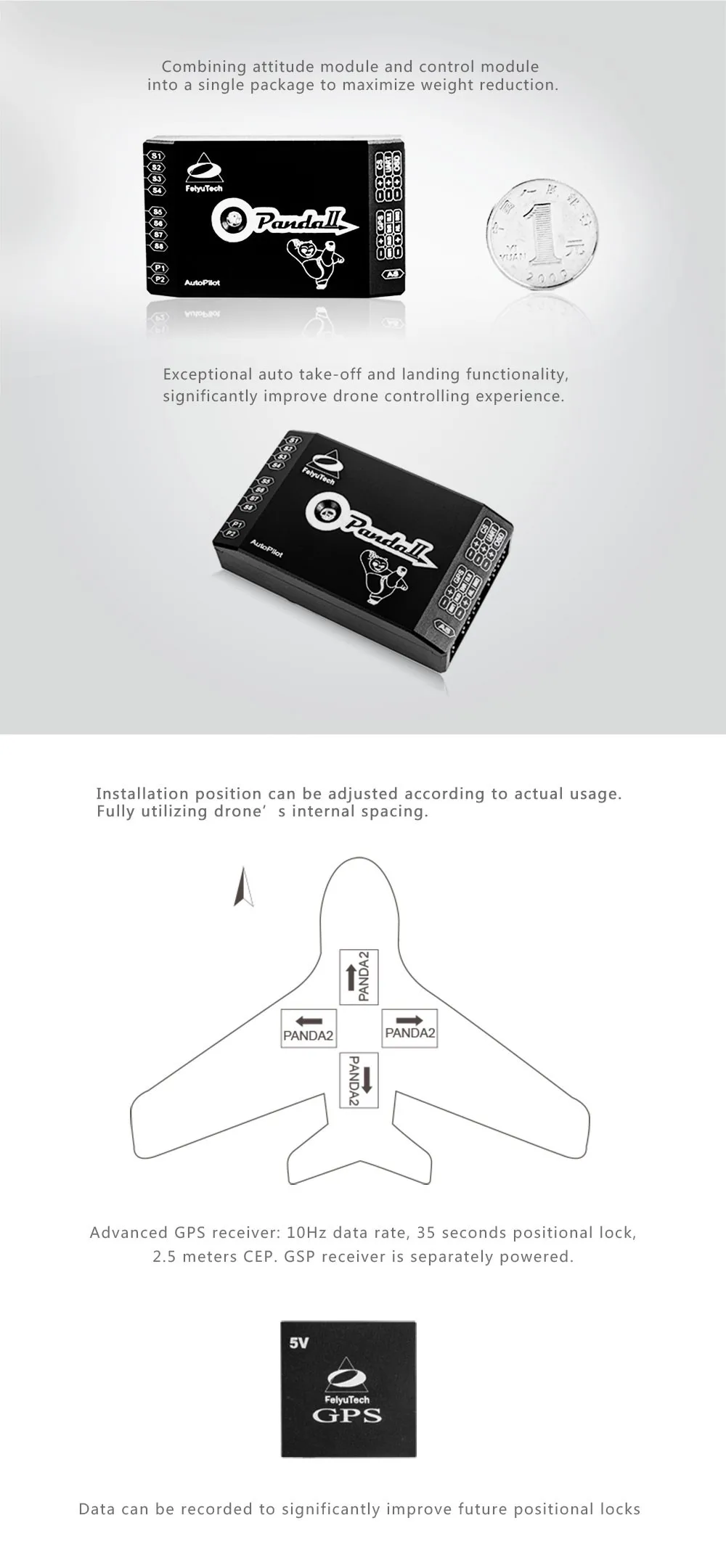

2.Вместе с модулем определения позиции и модулем управления, получите более небольшой объем и легкий вес.
3.Осуществите автоматическое снятие и автоматическое переключение на сушу, что позволяет максимально снизить рабочее давление.
4.Может приспосабливать плоскость внутреннего пространства, чтобы регулировать направление установки, легче завершить подключение.
5.10 Гц скоростную передачу данных и GPS приемник, 35 секунд быстрый время установки и точность 2,5 метров Кэп. GPS может записывать позиционный параметр с аккумулятором, время определения местоположения значительно Улучшено.
6.Внутреннее позиционное управление 100 Гц, внешнее навигационное управление 10 Гц.
7.Многоканальный смешанного контрольный сигнал может быть отрегулировано с легкостью. Контроль варианты включают в себя:
А) навигация лифта и руля
B) навигация по лифту, aileron и rudder
C) навигация по лифту и aileron, комбинированное управление (elevon)
D) Квадрокоптер V-tail руль может использоваться вместе с третьей вечерние смеситель должны быть поставлены по желанию пользователя.
8.Три режима управления:
А) ручной режим;
B) активация AFSS (активная стабилизация);
C) Автоматическое навигационное управление.
9.Два автоматических режима управления навигацией:
А) режим навигации по воздуху
B) режим полета с управлением мышью.
10.Три специальных режима полета:
А) фиксированный режим кручения;
B) Автоматическое возврат в режим «домой» (RTH);
В) режим автоматического отключения.

(В режиме фиксированного кружения и режим автоматического возврата в дом (RTH) Panda имеет ограниченную защиту от высоты 50 м, если точка переключения на высоте ниже 50 м, панда автоматически поднимается на 50 м.)

11.С этой системой можно использовать любой стандартный передатчик и приемник RC.
12.Автоматическая RTH (возврат домой) защита, когда есть поломка в связи GCS через радио данных. На этот раз система работает только в режиме управления радио данных.

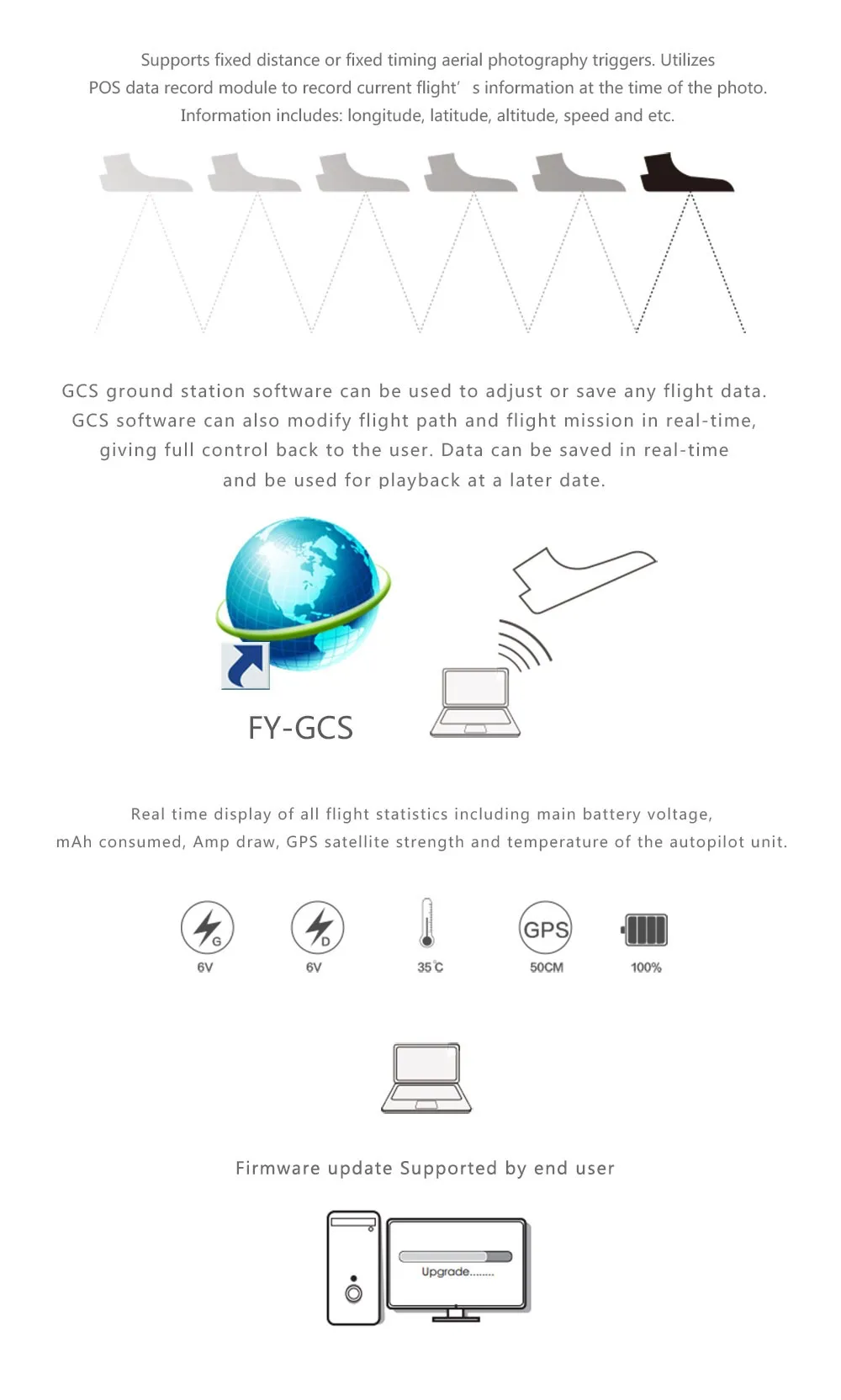

13.Panda2 может интегрировать автоматическую и ручную аэрофотосъемку, запуская. Equidistance или таймер для фотосъемки. В сочетании с модулем записи данных POS, вы можете записывать информацию о позиционируемом полете для точки съемки, например, о долготе, широте, высоте, скорости и т. д.
14.Программное обеспечение GCS помогает интегрировать автоматические и ручные режимы управления полетом в простой в использовании интерфейс дисплея.
15.Программное обеспечение GCS включает в себя электронное формат карты. Используя электронную карту, маршрут и задачи самолетов можно модифицировать в режиме реального времени с помощью компьютера GCS.
16.Дисплей в режиме реального времени на GCS включает в себя параметры полета, такие как напряжение в основной упаковке, мА · ч, емкость усилителя, прочность GPS и температуру устройства автопилота.
17.Все параметры полета автоматически загружаются GCS для мгновенного воспроизведения.
18.Важно: функция GCS
-При использовании радиоприемника данных для управления самолетом, управляющие сигналы от радиоуправляемого приемника напрямую отправляются в удаленный адаптер и преобразованы в цифровые сигналы. Затем радио данных будет загружать команды на ваш самолет через радио данных.
-GCS используется только для наблюдения за телеметрией и состоянием полета самолета. Передача команд является минимальной. I. e. Самолет в основном контролируется вашим радиоуправляемым передатчиком. Автопилот все еще может реализовать большинство функций (например, установка маршрута, RTH, Circle) без GCS.
19.Поддерживает обновление прошивки, может обновляться самостоятельно

Летательный аппарат пригодности
-Стандартный, V хвост, elevon, no aileron и т. д. различные виды формы макета для автоматической навигации и вождения автомобилей небольшого и среднего размеров.
-Все виды воздушных судов, Автоматическая навигация и вождение.

TY-602 Особенности:
1. Сверхнизкая мощность передачи
-Мощность передачи: 500 мВт,
-Высокая чувствительность приема: -123dbm,
-Размер: 63 мм * 43 мм * 15 мм

2. Низкий расход энергии
-Ток приема <45 мА,
-Ток передачи <360 мА,
-Ток сна <1 мА.

3. Модель экономии энергии
FY-602 модель доступна в трех экономии энергии модели: пробудить от аппаратных средств, пробудить от COM Порты и разъёмы, пробудить от воздуха;

4. Диапазон частот ISM, не требующий применения частоты
Несущая частота 433 МГц, также выдерживает 915 МГц.

5. Высокая защита от помех и низкий уровень помех (битовая погрешность)
На основе режима модуляции GFSK, он принимает эффективный протокол связи. Фактическая битная погрешность в 10-5 ~ 10-6 может быть достигнута, если частота ошибок в канале

6. Дальность передачи
В пределах видимости, Надежное расстояние передачи isBER = 10-3/1200bps>3000m, когда высота антенны составляет более 3 м (BER = 10-3/9600bps).

7. Прозрачная передача данных
Прозрачный интерфейс передачи данных предлагается под любой стандартный или нестандартный пользовательский протокол. Любые ложные данные, генерируемые в воздухе, могут быть фильтруются автоматически (то, что было получено, именно то, что было передано). Время зарядки для приема и отправки <10 мс

8. Многоканальный и скоростной
Стандартная конфигурация с помощью FY-602 обеспечивает 16 каналов. Для удовлетворения нескольких комбинированных режимов связи пользователей. Он имеет скорость передачи данных, которая будет выбрана, например, 1200bps.2400bps.4800bps.9600bps.19200bps.38400bps. Скорость беспроводной передачи данных является прямым соотношением с скоростью передачи данных с интерфейсом, чтобы удовлетворить требования пользователя к оборудованию.

9. Высокоскоростная Беспроводная связь и Большой буфер передачи данных
В тех случаях, когда скорость вращения в воздуха быстрее, чем интерфейс \'s, что позволяет передавать неограниченное данные по длине в одно время, в тех случаях, когда скорость медленнее или равен интерфейс \'s, позволяет одновременно использовать длинные кадры для передачи данных 255 байт для более гибкого программирования со стороны пользователей.

10. Интеллигентая (ый) управления данными и пользователю не нужно подготовить чрезмерного программы
Даже для полудуплексной связи, пользователь не должен готовить чрезмерные программы, только прием/передача данных с интерфейса. FY-602 автоматически завершит в других областях деятельности, как, например, коробка передач/приема преобразования в воздухе, управления и т. д.

11. Высокая надежность, маленький и светильник
Одна микросхема, радиочастотная интегральная схема и одна микросхема MCU используются для уменьшения числа периферийных схем, высокой надежности и низкой частоты сбоя.

12. Сторожевой монитор
Watchdog контролирует внутреннюю функцию, поэтому может изменить традиционную структура продукта и улучшить надежность продукта
