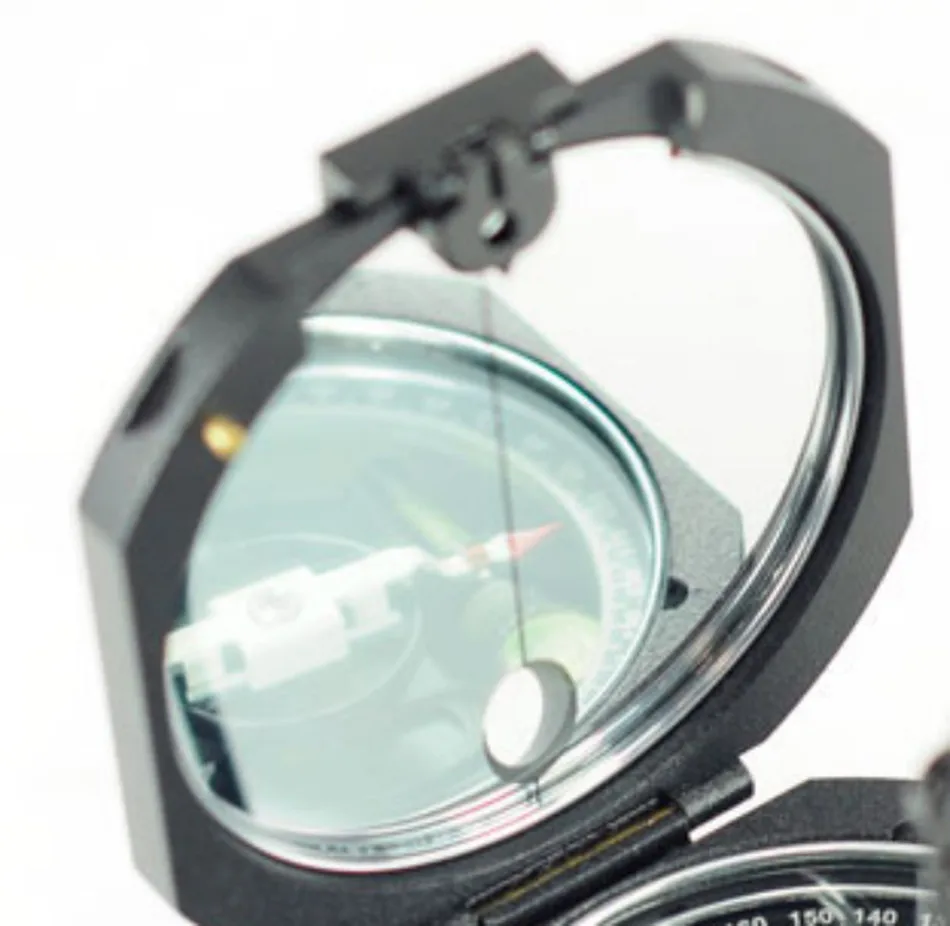

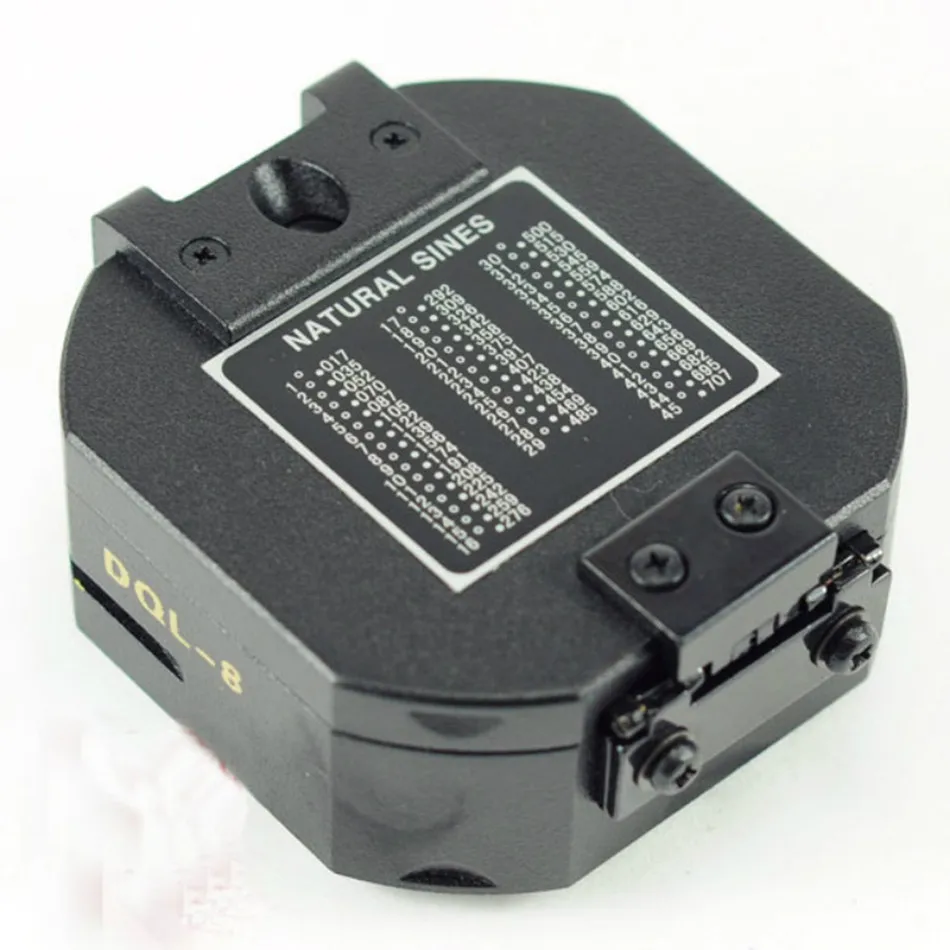

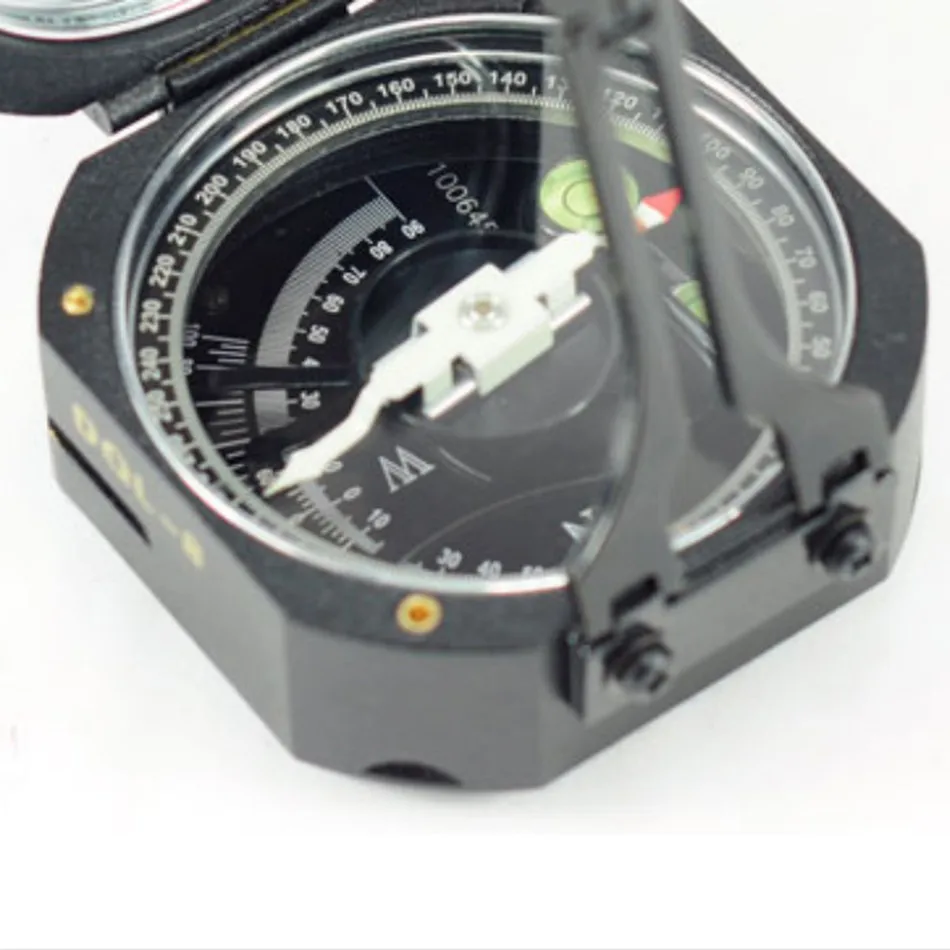

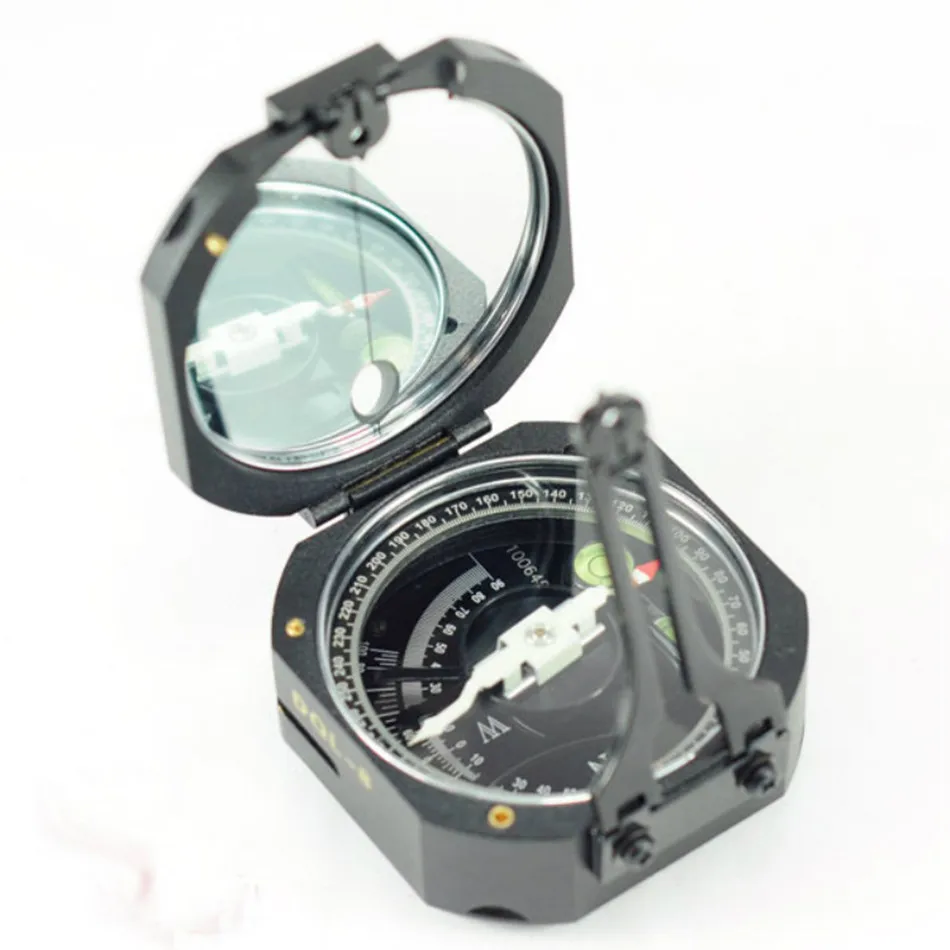

DQL-8 геологический компас магнит игла с Демпфированием Внешняя калибровка инструкции для наклона

[Характеристики]:

1.* циферблат: от 0 ° до 360 °, значение: 1 °;

* Азимут циферблат: Внешняя калибровка инструкции для наклона (двусторонний 45 ° угол наклона тангента значение), решетки значение: 0,05;

* Инструкции по калибровке внутреннего кольца для двухстороннего угла наклона 90 °, единица измерения: степень; Значение: 1 °.

2. Время магнитного демпфирования (отклонение иглы на 90 °, чтобы оставаться в исходном положении времени) составляет менее 15 секунд;

3. Ошибка чтения:

A. Магнитный вращения до и после того, как указано в градусов могут отличаться, но не более чем на 0,5 °;

B. Игла по пятибалльной шкале 0-180 ° 180 °, 90-вызванные эксцентриковый погрешность составляет не более 0,5 °;

C. Угломер для чтения погрешность не превышает 0,5 °.

4. Уровень Чувствительности:

A. Длинный уровень для 15 '± 3'/2 мм

B. Круглый пузырь для 30 "± 5 '/2 мм

5. Размер: 80x70x35 мм

6. Вес нетто: 0,29 кг

Магнитного поля-:

Магнитное растяжение, иногда вызванное магнитным изменением,-это угол между магнитным Севером и истинным Севером. Рассыпчато распускается на положительное расстояние к северу и отрицательное, когда к западу.
Для получения дополнительной информации, пожалуйста, посмотрите: ngdc.noaa
Если игла компаса указывает на запад или на запад от истинного северной части, смещение называется, соответственно, гранью east или west. Стандарт заключается в том, чтобы использовать Магнитный Северная (MN) в качестве примера для растягивания, даже в Южном полушарии.
Для получения дополнительной информации, пожалуйста, посмотрите: Геология в этой области от rotor R. Compton (Jul 1985)

Расчетное значение магнитного растяжения:

Обдув рассчитан с использованием модели современного мира (WMM) или модели международного геомагнитного эталонного полей (IGRF). Результаты дефлирования, как правило, достигают 30 минут дуги, но потребители должны понимать, что несколько экологических фактора могут вызывать помехи в магнитном поле.
Для получения дополнительной информации, пожалуйста, посмотрите: ngdc.noaa

Установка декорации:

Геологи используют Компас для отображения и измерения линейных и плоских предметов. Магнитное выравнивание устанавливается, поворачивая латунный винт на боковой стороне коробки компаса.
Для получения дополнительной информации, пожалуйста, посмотрите: Геология в этой области от rotor R. Шестипанельная Снэпбэк (июля 1985)

[Как использовать]:

Один:

Возникание (включая наведение, направление, угол)

1. Измерьте движение в направлении: к dike на горизонтальном направлении проекции.

Откройте инструмент на крышке до предельного положения, отрегулировав магнитное растяжение в области, инструмент имеет два длинных края на характеристики поверхности скалы (стандартная поверхность), держать в центре круглые пузыри, читает степень, указанную магнитным северным полюсом, является скала.

2. Измерьте Тренд: направление, перпендикулярное указанному направлении.

Со звеньями, расположенными в нижней части петли на шасси с короткой или задней частью крышки якорем, характеристики поверхности, удерживающие в центре круглые пузырьки, читают градусы, обозначается Магнитный Северный полюс является тенденция скальных пород.

3. Измерьте наклон: перпендикулярно направление горизонтального угла.

Откройте крышку до предела, на боковой стороне инструмент перпендикулярном направлении и с характеристиками рок уход за кожей лица, пузырь в средний и длинный читать указатель относится к на руль, степень-это угол погружения полос.

Примечание: При фактических измерениях, тренд и тренд двух фактора, можно просто проверить, потому что тренд и тренд-это отношение 90 ° друг к другу.

Два:

Обзор местности (включая подшипник, угол наклона, горизонтальную линию)

1. Сделать основное направление: направление и положение мишени. Подшипник также называется точкой пересечения.

(1) в тех случаях, когда цель выше линии визирования (по Горизонтали) Метод измерения.

* Правая рука, сжатые инструменты, закрывают заднюю часть к наблюдателю, руку к телу, чтобы уменьшить джиттер, отрегулируйте диоптрий и Левое зеркало, поверните тело, сделайте цель, как и в то же время, когда у вас длинное зеркало, Разделяйте на зеркальную линию, удерживайте в центре круглые пузырьки, Читает степень, указанную магнитным северным полюсом,-это направление мишени.

* В соответствии с тем же методом, чтобы измерить цель в другой точке, эти две точки до измерения одной и той же мишени, две линии вдоль измерения степени, отвечают цели, сделан вывода о том, что местоположение предмета.

(2) Когда цель находится под линией прицела (горизонтальный), метод измерения.

* Инструменты правой руки, зеркальные напротив наблюдателя, рука против тела, также для того, чтобы уменьшить джиттер. Отрегулируйте диоптрий и левую руку на крышке, поверните тело, сделайте цель, прицельно, заострите одновременно в зеркало эллиптическая дыра и разделите на зеркальную линию, храните в центре круглые пузырьки, а затем прочтите степень, Обозначается Магнитный Северный полюс является целью определения направлений.

* В соответствии с тем же способом, в другой точке мишени измеряется. Это Измерение измерено из двух точек мишени, сделан из вывода о том, что две линии, расположенные вдоль мерного градуса, отвечают поставленной цели, сделан из вывода о том, что место нахождения предмета.

2. Возможность измерения угла наклона: целью наблюдения и горизонтальной плоскости угол.

Правая рука, удерживая корпус и шасси инструмента, длинная диоптрия в наблюдении, плоскость инструмента перпендикулярна горизонтальной плоскости, Длинные пузырьки внизу. Левой рукой Отрегулируйте крышку и диоптрий в течение длительного времени, Сделайте отверстие одновременно мишенями, визирая, направляя в зеркало, эллиптическая дыра разделила черную линию. Затем Отрегулируйте средний палец правой рукой, посмотрите из зеркала, длинный пузырьковый пузырек посередине, а циферблат на колесе-указанная степень, это цель угла наклона. Если измерение угла наклона поверхности, просто откройте крышку в предельное положение, приборная сторона непосредственно на поверхности наклона, регулируя длинные пузырьки в центре и угол, А именно, для угла наклона поверхности (как при возникновении мерного угла)

3. Фиксированная горизонтальная линия:

Диоптрий долго тянет к поверхности ящика в плоскость, закрывает тягу до 90 °, и визирует заостренный вертикальный, параллельный чехол, наведите индикатор «0», от Прицельная острым на видимые отверстия и отражает линии визирования эллиптическая дыра, horizon.

Три:

Измерьте вертикальный угол предмета:

Включите крышку, чтобы ограничить положение, с инструментами, боковыми против предметов (например, сверлильный стержень), репрезентативными планками, затем пузырьки в это время, и длинные индикаторы, это вертикальный угол, под которым находится объект.

[Примечания]:

1. Наперсток, подшипник агата и иглы является одной из основных частей оборудования, должны быть тщательно защищены, чисты, чтобы не влияет на чувствительность иглы. Не нужно, когда, должно быть, инструмент для крепления. Инструмент, когда он закрыт, с помощью переключателя и рычага переключения передач игла будет автоматически поднята, сделать наперстку и подшипник агата, чтобы не потереть наизнанку.

2. Не удаляйте все петли, чтобы не рассыпаться и не влияет на точность.

3. Инструмент, чтобы избежать воздействия высокой температуры, чтобы избежать поломки утечки.

4. Вращающиеся части шарнира часто должны заказывать масло для часов, чтобы избежать сухого шлифования и поломки.

5. Когда не используется в течение длительного периода времени, следует хранить в вентилируемом, сухом месте, избегайте плесени.
