BF-8803A контроллер температуры

Введение продукта Особенности

Интегрированный контроллер BF-8803A для контроля температуры и разницы температур эквивалентен независимому регулятору температуры и независимому регулятору разницы температур. Контроллер температуры и контроллер температуры контроллера разницы температур имеют один зонд. Регулятор разницы температур может установить начальную разницу температур, нижний предел и принести функцию антифриза пластины коллектора.

Выход регулятора температуры, как правило, открыт, нормально закрытый контакт; Выход регулятора разницы температур, как правило, открыт.

BF-8803A принимает передовую конструкцию блока питания, чтобы гарантировать стабильность, надежность и непрерывную работу контроллера, когда источник питания варьируется от В до 240 В переменного тока.

Управление Панель введение

1. Светодиодный дисплей с цифровой графикой, показывающий высокую температуру и Низкий рабочий статус

Температура зоны и состояние выхода.

2.[F1] нажмите эту клавишу, чтобы сохранить настройки и выйти из настройки

Установите статус.

3. [набор] Клавиша, используемая для ввода температуры, температурной разницы, настройки параметров состояния и выбора

Выберите каждый параметр.

4 в установочном состоянии для параметра плюс Клавиша регулировки; В рабочем состоянии для ручного нагревательного ключа

5. В состоянии настройки, это параметр минус Кнопка регулировки; В рабочем состоянии, это Ключ ручного цикла

Технические характеристики изделия

Размер внешнего вида (мм): 58 (длина) × 78 (высота) × 85 (толщина)

Способ крепления и размер отверстия (мм) для окон: размер отверстия 51 × 71

Источник питания и потребляемая мощность: (90 ~ 250) В переменного тока; Потребляемая мощность: 2 Вт

Режим отображения: светодиодный цифровой дисплей

Кнопки: кнопочная мембранная кнопка

Вход: два датчика температуры NTC, диапазон измерения-20 ~ 120 °C.

Диапазон измерения и точность:

Диапазон измерения высокой температуры: 0 ~ 120 °C,

Диапазон измерения низкой температуры: 0 ~ 99 °C; Точность: ± 1 °C.

Диапазон настройки

Диапазон значений контроля температуры: верхний предел 0-90 °C нижний предел 0-90 °C,

Диапазон температур: верхний предел 2-30 °C нижний предел 1-30 °C

Управление диапазон

Диапазон значений контроля температуры: верхний предел 0-90 °C нижний предел 0-90 °C,

Диапазон температур: верхний предел 2-30 °C нижний предел 1-30 °C

Выход

1. Одностороннее реле, обычно открытое и нормально замкнутое Контактное реле контроля температуры; Два реле, как правило, открытые и нормально закрытые, разность температур, выход цикла

2. Каждый выходной контакт имеет емкость тока 6 Ампер резистивных нагрузок и 1 Ампер индуктивной нагрузки. Может управлять электрическим подогревом 1000 Вт или двигателем 200 Вт или водяным насосом, большая нагрузка должна быть расширена с контактором переменного тока

Реле жизнь: 100000 циклов

Рабочая среда: -10 °C ~ 50 °C

Вес брутто: около 327,5 г

Другое параметры:

1. Кабель датчика температуры может быть подключен к 100 метрам в длину обычными проводами.

2. Установите параметры для отключения питания в течение длительного периода времени.

Размер внешнего вида и установка

NTC-220 датчик температуры

В BF-8803A + используется соответствующий NTC-220 датчик температуры (240K Термистор). Датчик может использовать двухпроводниковые сигнальные проводники в качестве удлинительных шнуров с расширенным эффективным диапазоном 100 метров.

При использовании NTC-220 для измерения температуры воды, будьте осторожны, не помещайте датчик непосредственно в воду, чтобы избежать повреждения чувствительной к датчику оригинальной воды, обычно нужно поставить датчик в слепой от водного барьера для измерения температуры

Примечание:

1. Запрещено проводить линию передачи датчика температуры и высоковольтный провод 220 В в одном слоте (трубка).

Во избежание сильных помех питания к контроллеру сигнальная линия и Сильное электричество должны поддерживать безопасное расстояние 10 см.

2. Строго запрещено использовать другие брендовые датчики температуры. Использование неправильного датчика температуры может привести к отключению контроля.

Водонепроницаемые типы и характеристики глухих труб

BT-4-22:SUS304 нержавеющая сталь, диаметр трубки: 7,2 мм, подходит для выхлопной трубы измерением температуры, 4 точек касания Стандартный внутренними зубьями,

BT-4-100: подходит для резервуар для воды измерением температуры, SUS304 нержавеющая сталь, глухая труба диаметром: 7,2 мм

BT-4-20: подходит для измерением температуры резервуар для воды, SUS304 нержавеющая сталь, слепой трубки внутренний диаметр: 7,2 мм

Использование водонепроницаемых слепых трубок позволяет эффективно избежать и решить проблему повреждения воды датчиком температуры.

Поместите датчик температуры в водонепроницаемую слепую трубу. Измерьте температуру воды в резервуаре для воды и трубе.

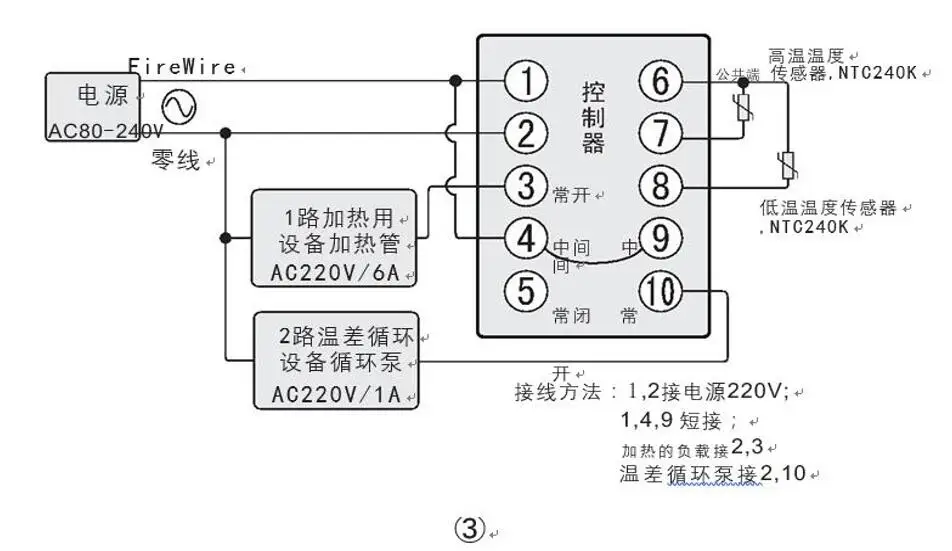

Схема подключения

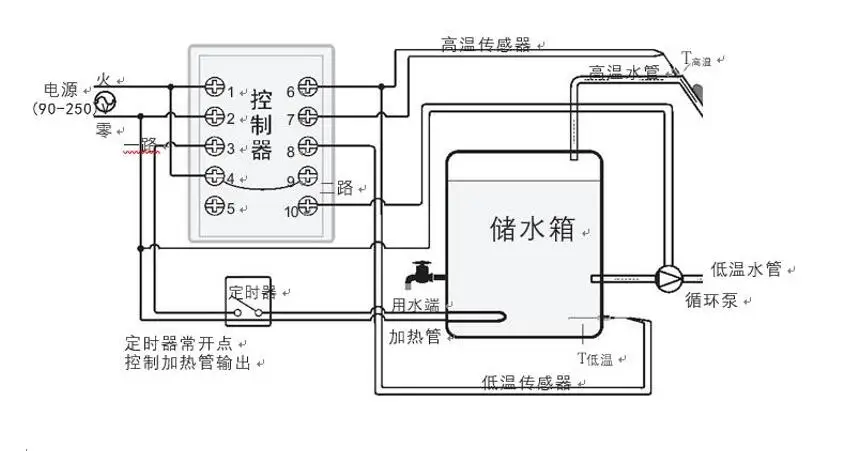

Пример применения нагревателя горячей воды

Тщательный контроль описание функции

[Низкая температура]: измеренная температура тока в области низких температур;

[Верхний предел Tc]: установить Верхнее предельное значение контроля температуры;

[Разница в температуре]: разница между высокотемпературной зоной и низкотемпературной зоной;

[Td нижний предел]: установить разность температур более низкое предельное значение;

[T высокая температура]: в настоящее время отображается высокая температура измерения;

[Нижний предел Tc]: Установите нижний предел контроля температуры;

[Td верхний предел]: установить верхний предел температуры;

[Измеренная температура]: фактическая температура измеряется датчиком температуры;

[T высокотемпературное отклонение]: установка высокотемпературного температурного отклонения;

[T низкое отклонение температуры]: Установите низкое Температурное отклонение;

[T Frost]: установите температуру антифриза пластины коллектора.

Управление имя функции Описание

Контроль температуры (весь путь):

Когда температура T выше верхнего предела Tc, нормально открытая точка реле отключена и нормально замкнутая точка закрыта;

Когда температура T ниже нижнего предела Tc, нормально открытая точка всех реле отрегулирована повторно и нормально замкнутая точка отключена.

Контроль температуры (вторичный):

Когда T разница температур ≥ Td верхний предел, двустороннее реле обычно открывает точку;

Когда T разница температур <Td нижний предел, двустороннее реле, как правило, открытая точка отключена.

Ручное Отопление:

В любое время вы можете нажать ▲, чтобы включить функцию ручного нагрева, пока температура T не будет ниже верхнего предела Tc.

Остановите, если вы хотите остановить нагрев во время нагрева, нажмите ▲ снова, чтобы остановить нагрев вручную.

Вручную цикл:

В любое время, вы можете нажать ▼, чтобы включить функцию ручного цикла до тех пор, пока T разница температур <Td нижний предел не прекратится

Если вы хотите остановить циркуляционный насос во время цикла, нажмите ▼ снова, чтобы вручную остановить

Цикла.

Пластина коллектора антифриз циркуляция:

В любое время, вы можете нажать ▼, чтобы включить функцию ручного цикла до тех пор, пока T разница температур <Td нижний предел не прекратится

Если вы хотите остановить циркуляционный насос во время цикла, нажмите кнопку ▼ снова, чтобы остановить цикл вручную.

Функция коррекции отклонения температуры при низкой температуре:

Низкая температура дисплея: T низкая температура = T низкая температура измерения температуры + T низкая температура отклонения

Функция коррекции температурного отклонения при высокой температуре:

Высокая температура зоны отображения температура: T Высокая температура = T высокая температура измерения температуры + T высокая температура отклонения

Общие неисправности и решения

Феномен неисправности: код ошибки: "--"

Причина отказа: точка подключения удлинительной линии датчика касается воды и вызывает водонепроницаемость, что приводит к поломке

Решение: повторно подключите длинную линию датчика, чтобы сделать удлинение сухим.

Симптом: температура показывает «привет»

Причину проблемы:

1. Фактическая температура выше 99 градусов,

2. Или плохой датчик вызывает температуру, чтобы показать чрезвычайно высокую температуру.

Разрешение:

1. Понизьте температуру фиксированной воды и температуру нагрева.

2. Замените новый датчик температуры.

Явление неисправности: температура дисплея отличается от фактической температуры

Причину проблемы:

1. Существуют различия в различных точках измерения температуры внутри резервуара для воды;

2. Линия расширения сигнала датчика слишком длинная

Решение: Используйте функцию коррекции отклонения температуры

Продукт список аксессуаров

Этот аксессуар необходимо приобрести отдельно

Безопасность меры:

Невыполнение следующих предупреждений и предостережений может привести к опасности или сократить срок службы продукта

Предупреждение: указывает на ошибочную операцию, которая может привести к смерти или серьезным повреждениям пользователя.

★Клеммы 1 и 2 не могут быть короткими, в противном случае они могут привести к электрическим ударам и пожарным авариям.

★Перед проводкой, перемещением и установкой обязательно отключите питание, в противном случае это может вызвать электрический шок.

★Не прикасайтесь к живым частям, таким как клеммы питания, в противном случае это может вызвать электрический шок.

★Не разбирайте контроллер, в противном случае это может привести к поражению электрическим током или неисправности.

Примечание:

Указывает на ошибочную работу, которая может привести к небольшому повреждению пользователя или физическому повреждению самого контроллера.

☆Используйте контроллер в диапазоне спецификации (температура, влажность, напряжение, способ установки, окружающая среда и т. д.)

Сбой может привести к пожару или сбою контроллера.

Не блокируйте вентиляционные отверстия, так как это может привести к пожару или сбою контроллера.

Разные предметы, мусор или вода не должны попадать внутрь контроллера. Сбой может привести к пожару или сбою контроллера.

• Пожалуйста, установите винты в соответствии со спецификациями. Недостаточное винтовое соединение может привести к поражению электрическим током или неисправности контроллера.

Не используйте неиспользуемые терминалы в качестве релейных терминалов. Это может привести к поражению электрическим током, пожару или неисправности контроллера.

Если вы не используете этот контроллер в соответствии с методом, указанным производителем, его собственные функции безопасности будут ослаблены.

Не заменяйте любые детали без прямого разрешения поставщика.

Все проводки должны соответствовать спецификациям сайта и быть установлены авторизованными техниками.

☆ Пожалуйста, поставьте этот продукт в пыль, некоррозионный, невоспламеняющийся газ и взрывоопасный газ, без механической вибрации и низкого удара,

Нет резкого изменения температуры и прямых солнечных лучей [Температура окружающей среды должна храниться при-10 °C ~ 50 °C, влажность в пределах 10% ~ 90% RH (нет

Глазурь)] изолировать от электромагнитных переключателей большой емкости или проводов с высоким током, мест, которые не имеют прямого контакта с водой, маслом, лекарствами или парами.
