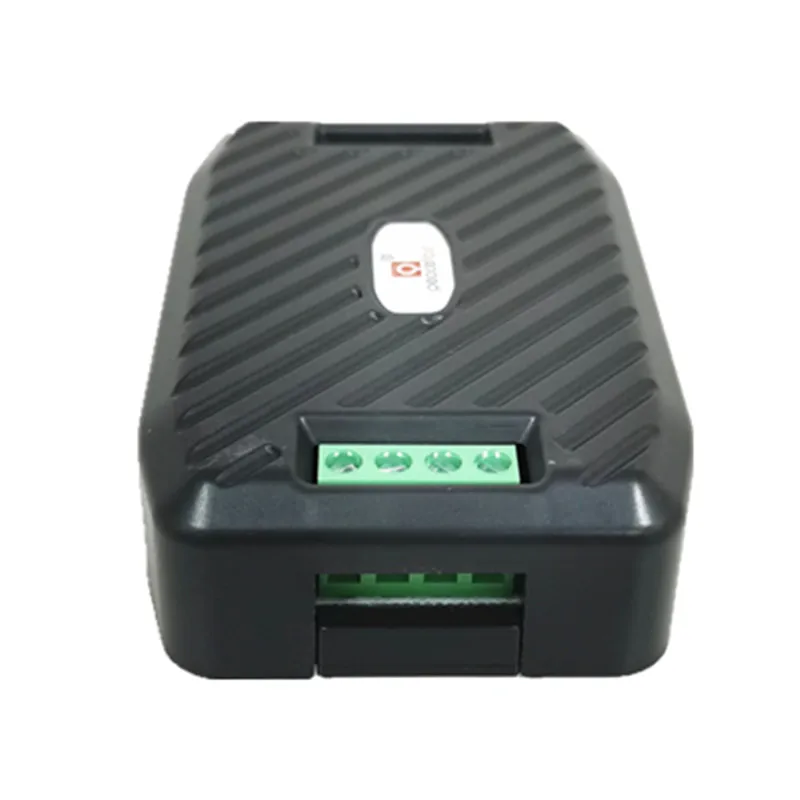

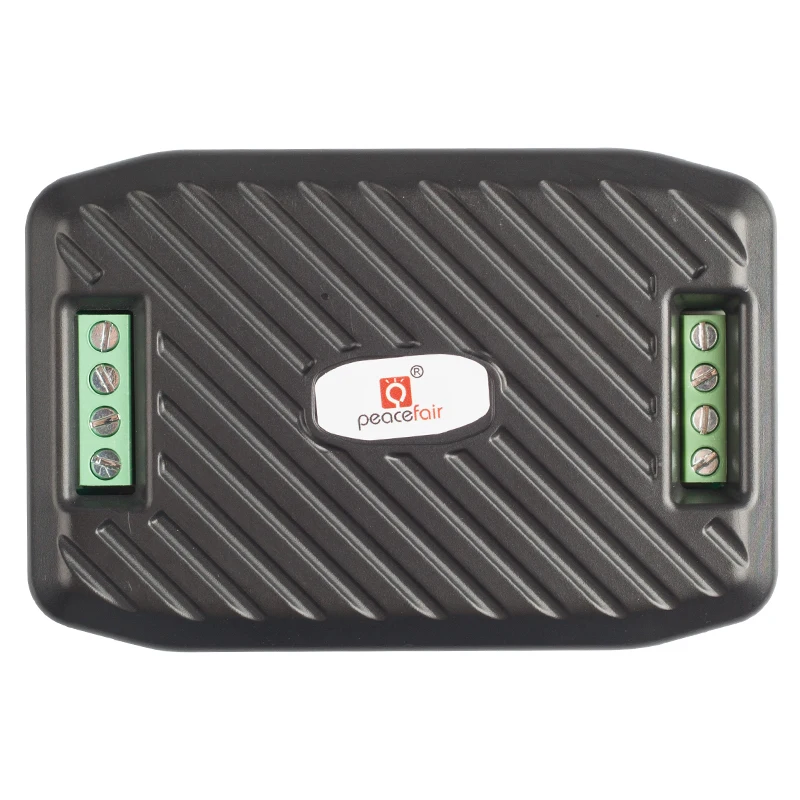

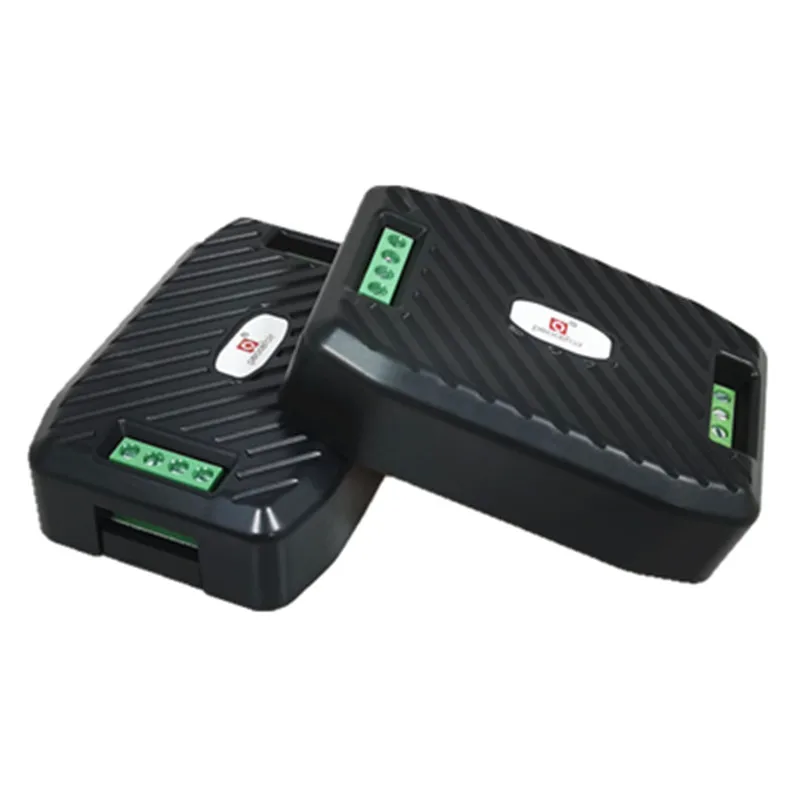

Новейший измеритель электроэнергии переменного тока Peacefair RS485 Modbus 220 В Вольт

Peacefair новейший измеритель электрической энергии переменного тока RS485 Modbus 220 В Вольт Ампер Частотный измеритель коэффициента мощности с катушкой CT & USB кабель

PEACEFAIR Новый продукт! Однофазный переменного тока с последовательным портом RS485 Многофункциональный короб для мониторинга; Может измерять напряжение, ток, мощность, мощность, частоту, коэффициент мощности, максимальный 10А и 100А опционально! Он может отображать Шесть Параметров измерения на компьютере при общении через программное обеспечение; Он также может общаться с собственным микроконтроллером покупателя (покупатель должен программировать самостоятельно)!

Высокая точность, лучшая Совместимость позволит широко использовать его.

Пожалуйста, нажмите на эту ссылку, чтобы загрузить программное обеспечение, спецификацию и более подробную информацию об этом.

Ссылка:

Http://www.mediafire.com/file/dh4jezdiumq49i0/PZEM014%252C016-Master-English.zip/file

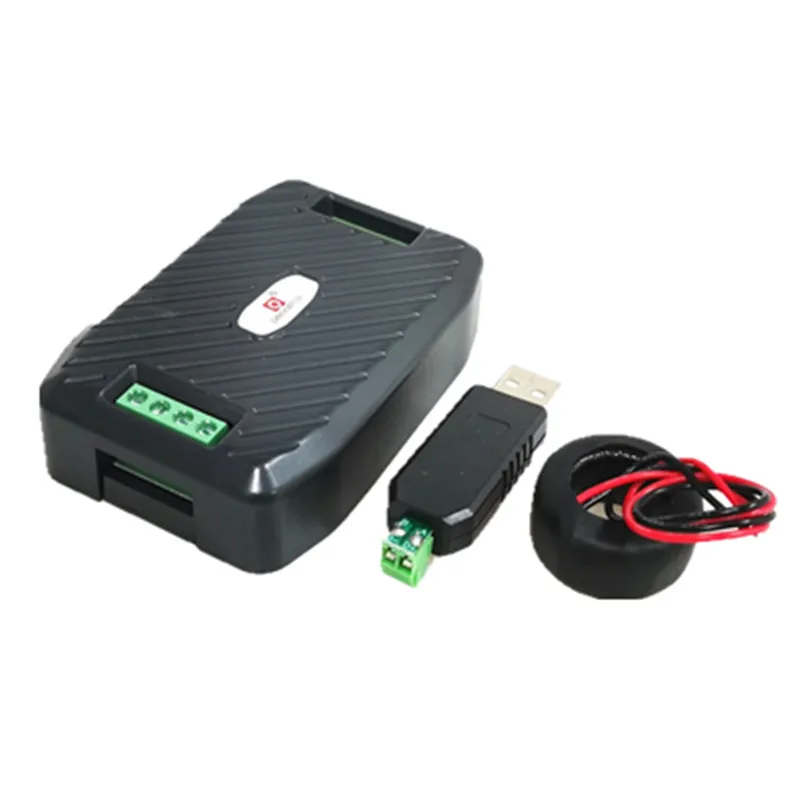

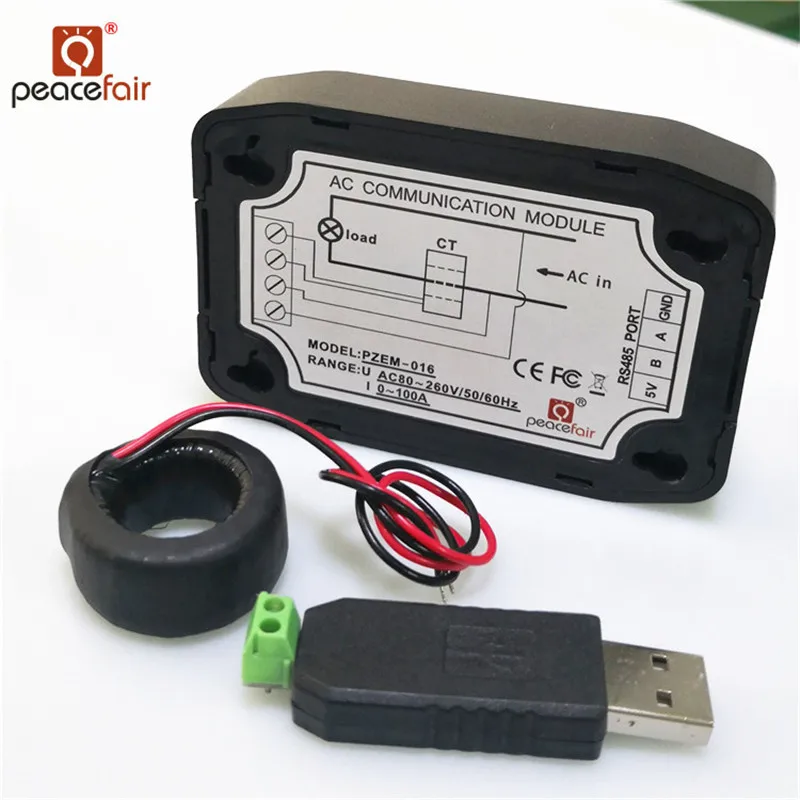

PZEM-016: диапазон измерения 100А (внешний трансформатор)С катушкой CT & USB кабель

1. Описание функции

1. Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2 ток

1.2.1 Диапазон измерения: 0 ~ 100A

1.2.2 пусковое Измерение тока: 0.02A

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3 активная мощность

1.3.1 Диапазон измерения: 0 ~ 23 кВт

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

Когда данные <1000 Вт, они отображают один десятичный сигнал, например: 999,9 Вт

Когда данные ≥ 1000 Вт, они отображают только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4 коэффициент мощности

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5 частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6 активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

Когда данные <10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh

Когда данные ≥ 10kWh, дисплей блока kWh, такие как: 9999.99kWh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7 сигнал питания

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1,8 Коммуникационный интерфейс

Интерфейс RS485

2 Другие инструкции

2,1 источник питания

Напряжение переменного тока предоставляет два изолированные выходы после через импульсный источник питания, один из способов-3,3 V обеспечивает измерительную систему, другой путь 5V обеспечивает до 485 линий связи и внешние схемы.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока 100 мА

2,2 рабочая температура

-20'C ~ + 60'C
