Векторный сетевой анализатор KC901V дневного подачи анализ частоты спектра силы в

KC901VВекторный анализатор сети дневной Фидер анализ частотный спектр полевой силовой радиочастотный SWR постоянный волновой тест

Примечание: Если вы хотите этот демонстрационный комплект, пожалуйста, свяжитесь со мной

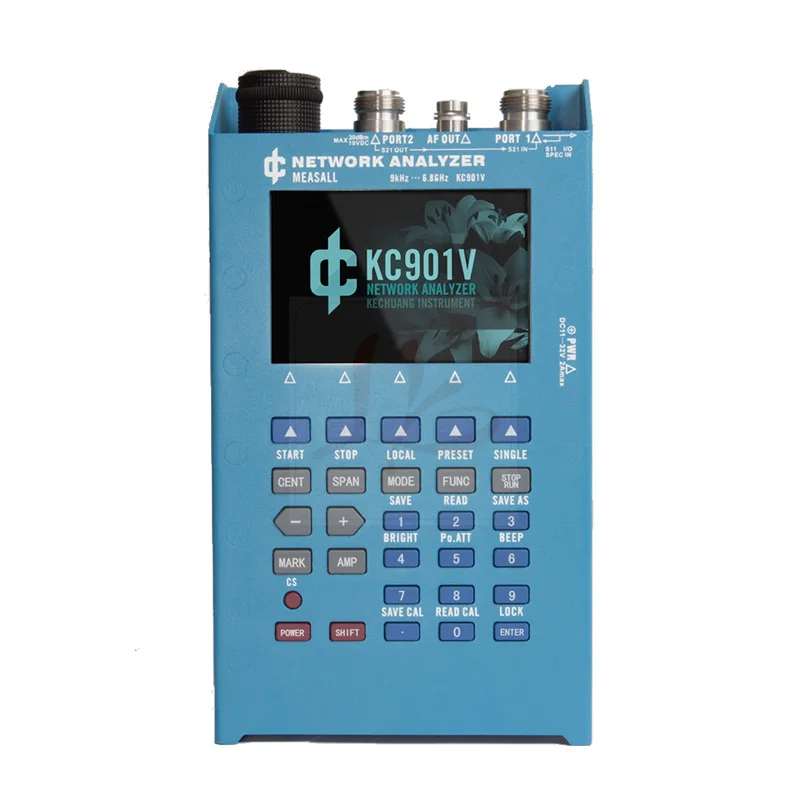

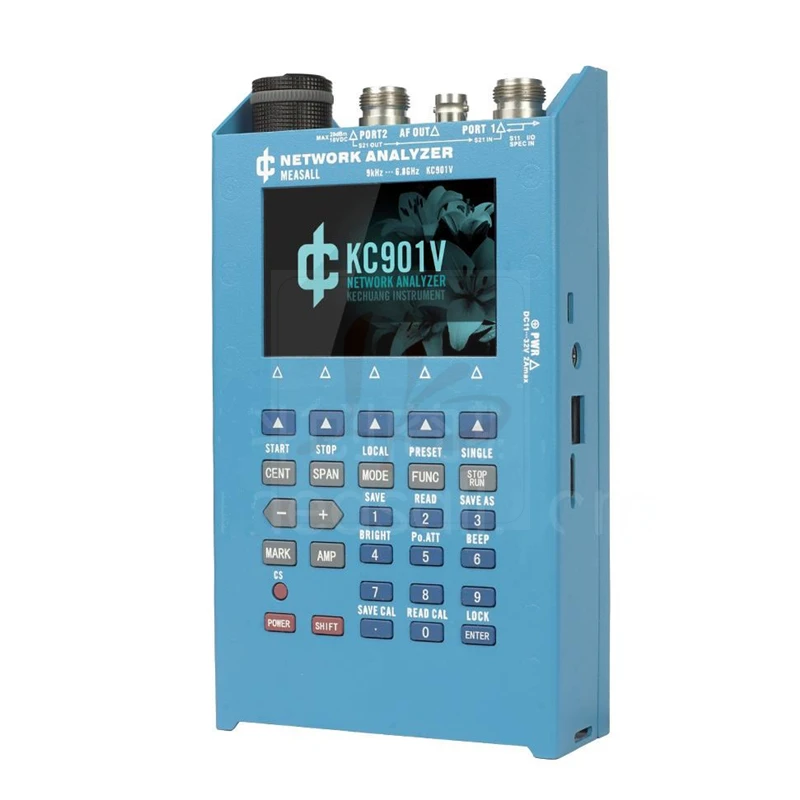

KC901V-Универсальный РЧ-мультиметр, основная функция которого-анализатор векторной сети с одним портом (VNA, S11). Он поддерживает векторный тест передачи (S21 скалярный и простой вектор), простой анализатор спектра, измеритель прочности поля, источник радиочастотного сигнала, источник аудиосигнала и другие функции. KC901V имеет профессиональную практичность и включает в себя поддержку 4 часов непрерывной работы, включая батарею, объем всего 1 куб. М, весит всего 1 кг, чтобы предоставить пользователям новый бесплатный опыт.

◆ Основные функции

Тест передачи (скалярный: фильтр отладки, усилитель, контрольная направленность антенны, вектор: основной тренд изменения фаз)

Проверка коэффициента отражения (вектор: согласование сопротивления отладки, проверка качества системы подачи антенны)

Отображение спектра и наблюдение за силой поля *** (производительность радиостанции тестирования, поиск источника помех)

Сигнал определенной частотной точки выводится отдельно

◆ Рекомендуемые приложения

KC901V в основном используется для обнаружения и отладки радиочастотной цепи и системы подачи антенны. В большинстве диапазонов частот также могут быть измерения прочности поля, поиск помех и так далее.

Этот инструмент легкий и мощный, способный ранее через большое лабораторное оборудование для завершения работы по измерению легко переносится на место. 901V является электронным инженером, достойным Тестовых Инструментов, а также профессиональным коммуникационным инженером, радио и телевизионным пусковым устройством, техническим штатом стоящего оборудования.

◆ Характеристики (только для справки)

Проект

Условия тестирования

Параметр

Примечания

Самые низкие

Типичное

Высокий

Частотный диапазон действительна

9 кГц

6,8 ГГц

Режим спецификации может быть установлен

Lt; / RTI & gt;

7 ГГц

Дальность сканирования

1 кГц

6,8 ГГц

Кол-во сканирование точек

450pt

3150pt

Местная эксплуатация

Частотное разрешение Все функции сканирования класса 1 Гц анализатор спектра

Все одночастотные функции 0,1 Гц источник сигнала и так далее

Уровень разрешение 0.01dB

Фазы разрешение 0,01 °

Скорость сканирования RBW = 30 кГц, каждый момент 1,2 ms

RBW = 10 кГц, 1,5 мс на точки

RBW = 3 кГц, 2 мс в точку

RBW = 1 кГц, 3 мс в точку

RBW = 30K, 450pt каждый экран 0.5s

Выходной уровень 1 МГц-5 ГГц-10dBm 0dBm 6dBm 1 порт

1 МГц-Wi-Fi 5 ГГц 0dBm 6dBm 10dBm устройство работающее от прикуривателя с 2 портами

Wi-Fi 5 ГГц-6,8 ГГц-20 дБм 0 дБм 1 порт

Wi-Fi 5 ГГц-6,8 ГГц-10 дБм 6 дБм оптический устройство работающее от прикуривателя с 2 портами

Выход затухание 0dB 25dB

55dB устройство работающее от прикуривателя с 2 портами

1 порт

Чувствительность 1 МГц-5 ГГц-107dBm 1 порт RBW = 1 кГц

Wi-Fi 5 ГГц до 6,8 ГГц до 94 дБм

Доступный динамический диапазон для измерений передачи от 1 МГц до 500 МГц 100 дБ, эквивалентный изоляции канала передачи и приема

500 МГц-2 ГГц 70dB

2 ГГц-6,8 ГГц 50dB

Передача погрешность измерений в серии 10dB аттенюатор после проходной калибровки, 0,3 + 0.05L на пропуск частиц <40dB

Вставка компенсации нулевого дрейфа существующей потери вставки L <30 дБ 0,05 дБ подогрева 5 мин, каждые 5 минут

Абсолютная ориентация моста 9 кГц-1 МГц 18 дБ 90% доверительный интервал

1 МГц-6,8 ГГц 20dB

S11 относительная направленность 9 кГц-3 ГГц 45 дБ после калибровки, 90% доверительный интервал

3 ГГц-6 ГГц 40dB

6 ГГц-6,8 ГГц 35dB

Неуверенность в возврате потери после прохождения калибровки, 1,0 + 0.1RL, когда 3 дБ <RL <25 дБ

Фазы неопределенности 100 кГц-1 ГГц 2 ° коэффициент отражения и Ро;> 0,25

От 1 ГГц до 3 ГГц

3 ГГц-6,8 ГГц 8 [град.]

Проект

Условия тестирования

Параметр

Примечания

Самые низкие

Типичное

Высокий

Порт VSWR порт 2,1MHz-6GHz 1,5 статическое значение

Порт 1,1 МГц-6 ГГц 2,0

Порт утечки локального осциллятора 1 -60 дБм

-10dBm

Если отклонение через подачу составляет 30 дБ

Стабильность частоты, в год

1 частей на миллион

Интерфейс зарядки напряжения питания

11 вольт

32V постоянного тока

Адаптер питания переменного тока

105V

230V

Встроенный аккумулятор

6,5 V

8,4 V

Диапазон температур для нормального использования

0 & gt; C

45 ° C

Примечание 2

Разрешено

От-40 ° C

65 ° C

Диапазон влажности непрерывного включения питания 0%

95%

Примечание 3

Ущерб уровня

Все порты DC15V, + 20 dBm

Размеры

200 × 114 × 46 мм (длина × ширина × толщина)

Качество хост дистанционного управления (включая батарею) 1,2 кг

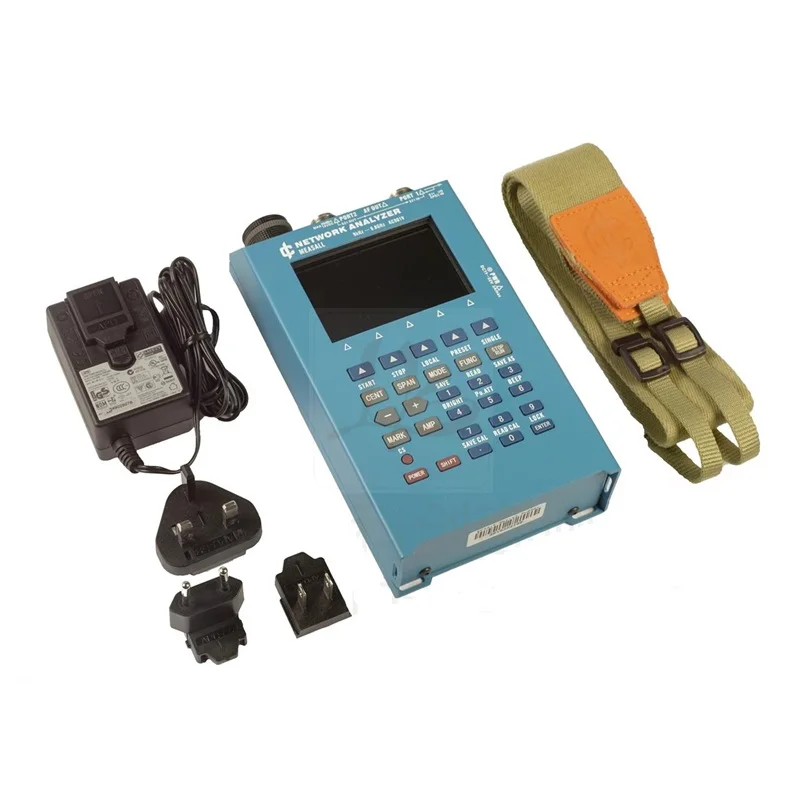

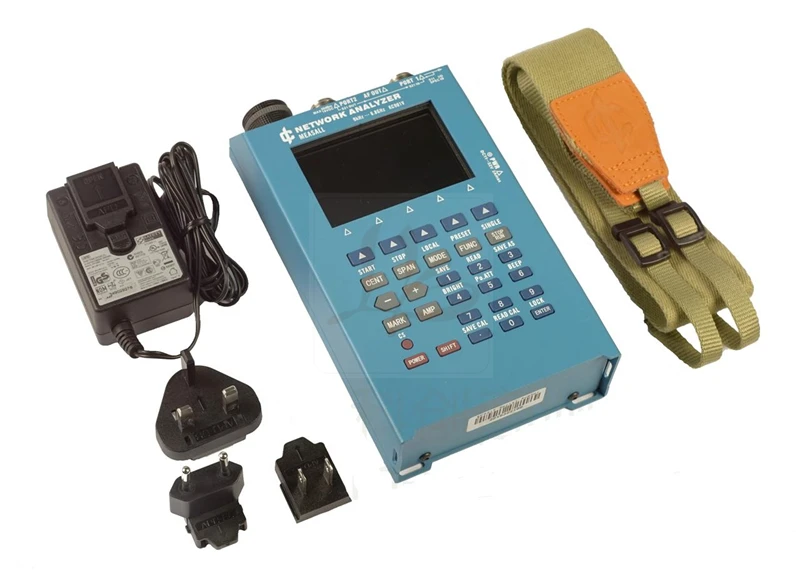

Стандартная конфигурация: весь пакет 2,0 кг

Примечание 1: Если не указано иное, характеристики измеряются в режиме средней скорости с пропускной способностью анализа (RBW) 10 кГц, ослабление выхода 0, температура 25 ° C и калибровка пользователя. Небольшое количество случайных или постоянных ненормальных сегментов данных может оказаться вне рамок спецификации.

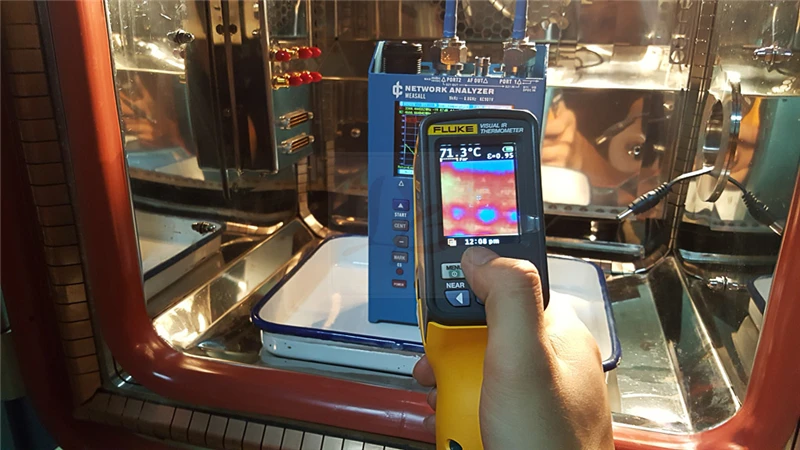

Примечание 2: диапазон температур батареи зависит от температурных характеристик батареи. В диапазоне более 0. .. 45 ℃, устройство должно быть повторно откалибровано после предварительной стабильности тепла. Особенно в-40. .. -Диапазон 20 ℃, должен быть не менее 5 минут предварительного нагрева (и нужно продолжать работать). Из-за тепла самого устройства температура корпуса может быть выше, чем температура окружающей среды 20 ℃, более 45 ℃ в окружающей среде, следует избегать ожогов. При использовании в среде, близкой к 65 ° C, аккумулятор должен быть удален, в противном случае температура батареи может превышать 85 ° C и вызвать опасность.

Примечание 3: Используйте только. При влажности выше 80% местного длительного хранения, должны быть влагостойкие меры.

Вес: 2,5 кг
