Зарядное устройство для литий ионной батареи 2S/3S/4S ионная батарея 18650 печатная

---

2S 7,4 V 10A литиевая батарея Защитная плата с балансом: Защита от перезаряда Диапазон напряжения: 4,25-4,35 v ± 0,05 v Избыточное давление Диапазон напряжения: 2,5-3,0 v ± 0,05 v Верхний рабочий ток: 8А Верхний предел мгновенного тока: 10A Ток покоя: менее 10 А Эффективный срок службы: более 50000 часов Внутреннее сопротивление: менее 300mΩ Напряжение при зарядке: 8,4 V-9V    Баланс ток 58mA Условия хранения: -40-+ 80 ℃ Рабочая температура: -40 --- + 50 ℃ Размер: 40*17*3,5 мм Описание сварочных точек: · B + подключен к аккумулятору; · Б-подключенный аккумулятор отрицательный; · MB Подключите батарею 1 к точке подключения перед батареей 2; · P + подключен к зарядной/разрядной стороне позитива (разделяемая сторона заряда/разрядки); • P-connect / discharge terminal negative (совместно с зарядкой/разрядкой). Примечание: не умышленное короткое замыкание! 2S 7,4 V 8,4 V 20A плата защиты литиевой батареи с балансом: Применимый объем: подходит для литиевых батарей с номинальным напряжением 3,7 V и полный напряжение 4,2 вольт постоянного тока (в том числе 18650, 26650, полимерный литий аккумулятор и зарядное устройство без каких-либо ограничений на размеры) Размер изделия: 45*15*3,4 мм (стандарт), 48*20*3,4 мм (Сбалансированный) Продукт Вес: 2,9g (Стандартный издание), 3,7 г (балансный издание) Напряжение при зарядке: 8,4 V-9,0 V Непрерывный ток разряда (верхний предел): 20A (если охлаждающая среда не хорошая, уменьшите ток нагрузки) Ток непрерывного заряда (верхний предел): 10A Стандартная версия: подходит для запуска Сверл с токами до 25 А ниже 50 Вт, или резистивные нагрузки ниже 168 Вт. Сбалансированная версия: подходит для пусковых токов ниже 25 А и ниже 50 Вт, или резистивных нагрузок ниже 168 Вт, с сбалансированной функцией зарядки. Примечание 1: для успешного запуска сверла требуются две батареи питания 10C-20C или четыре батареи питания 5C-10C (обычные 18650 не могут начать сверло!). Примечание 2: Подключите 0 В, 4,2 в, 8,4 в строго согласно схеме. При первом подключении аккумулятора, он должен быть заряжен перед выходом. Примечание 3: когда аккумулятор заряжается, «430» сопротивление нагреванию является нормальным явлением, что указывает на то, что схема выравнивания работает; если сопротивление «430» также нагревается в состоянии не зарядки, пожалуйста, проверьте, подключена ли не та линия. Для некоторых клиентов с плохой электронной основой, пожалуйста, объясните: Не смешивать хорошие батареи и плохие батареи вместе! Емкость/внутреннее сопротивление 2 батарей должны быть как можно ближе! (1 хороший аккумулятор + 1 плохой аккумулятор = 2 эффекта использования батареи). 3S 12,6 V 40A плата защиты литиевой батареи с балансом: Область применения: Номинальное напряжение 3,6 V, 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея) Размер изделия: 42*55*3,4 мм (стандартная версия/улучшенная версия), 42*60*3,4 мм (сбалансированная версия) Вес продукта: 8,8g для подавления массовых беспорядков (Стандартный/расширенная версия), 9,8 г (сбалансированный версия) Напряжение при зарядке: 12,6 V-13,6 V Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки) Ток непрерывного заряда (верхний предел): 20А СтандартныйВерсия: Подходит для пускового тока ниже 60A, мощность 100 Вт ниже сверла.(Не сбалансированная функция) Улучшенная версия: для пускового тока ниже 80A мощность 135 Вт ниже сверла.(Не сбалансированная функция)

СбалансированныйВерсия: подходит для пускового тока ниже 80А, мощность 135 Вт ниже сверла.(С равных пропорциях)



Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).

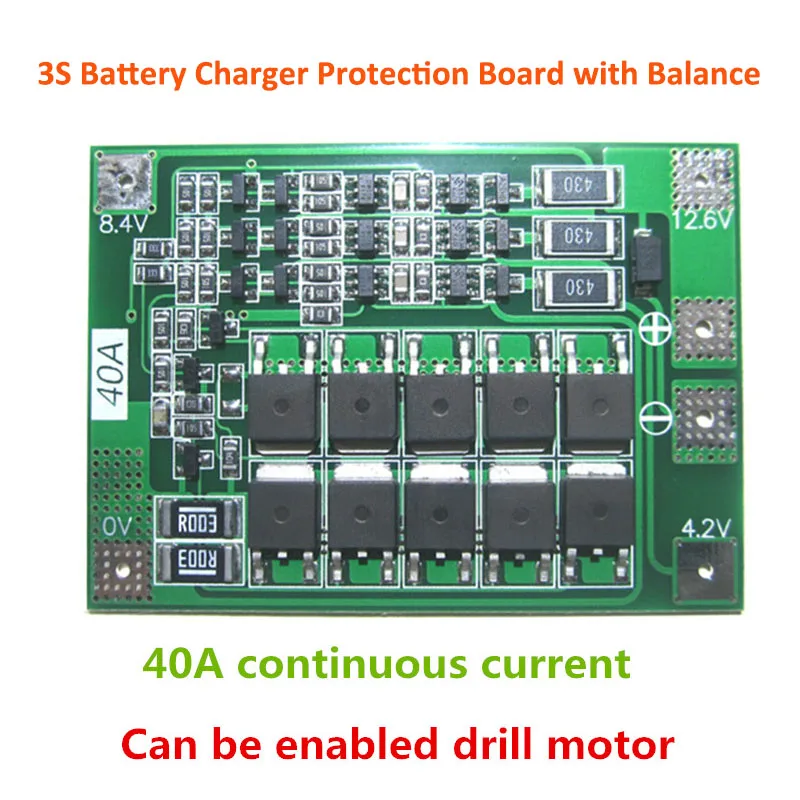

Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, не умышленно короткого замыкания. Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS. Примечание 4: 3 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи. Для некоторых из плохой базы электронных клиентов, чтобы объяснить: Сбалансированная зарядка является только вспомогательными функциями, старайтесь не класть хороший аккумулятор и плохой аккумулятор, смешанный вместе! 3 комплекта емкости аккумулятора/сопротивления ближе к лучшему! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи). Примечание: Эти товары   Сбалансированный версия   . Если вам нужна другая версия, пожалуйста, свяжитесь с нами. 4S 16,8 V 40A плата защиты литиевой батареи с балансом: Область применения: Номинальное напряжение 3,6 V, 3,7 V литиевая батарея (в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея) Напряжение зарядки: 16,8-18,1 в Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки) Ток непрерывного заряда (верхний предел): 20А СтандартныйВерсия: Подходит для пускового тока ниже 60A, мощность 100 Вт ниже сверла.(Не сбалансированная функция) Улучшенная версия: для пускового тока ниже 80A мощность 135 Вт ниже сверла.(Не сбалансированная функция)

СбалансированныйВерсия: подходит для пускового тока ниже 80А, мощность 220 Вт ниже сверла.(С равных пропорциях)





Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).

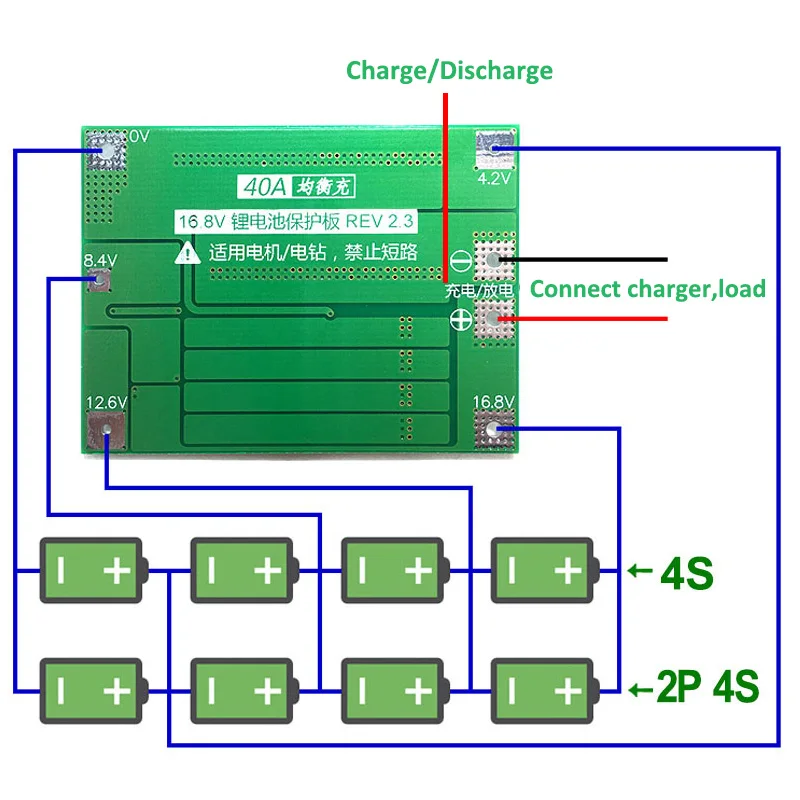

Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания. Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS. Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи. Примечание: Эти товары   Сбалансированный версия   . Если вам нужна другая версия, пожалуйста, свяжитесь с нами.
