3 осевой Набор для управления шаговым двигателем с ЧПУ name23 шаговый двигатель +

3 осевой Набор для управления шаговым двигателем с ЧПУ name23 шаговый двигатель +

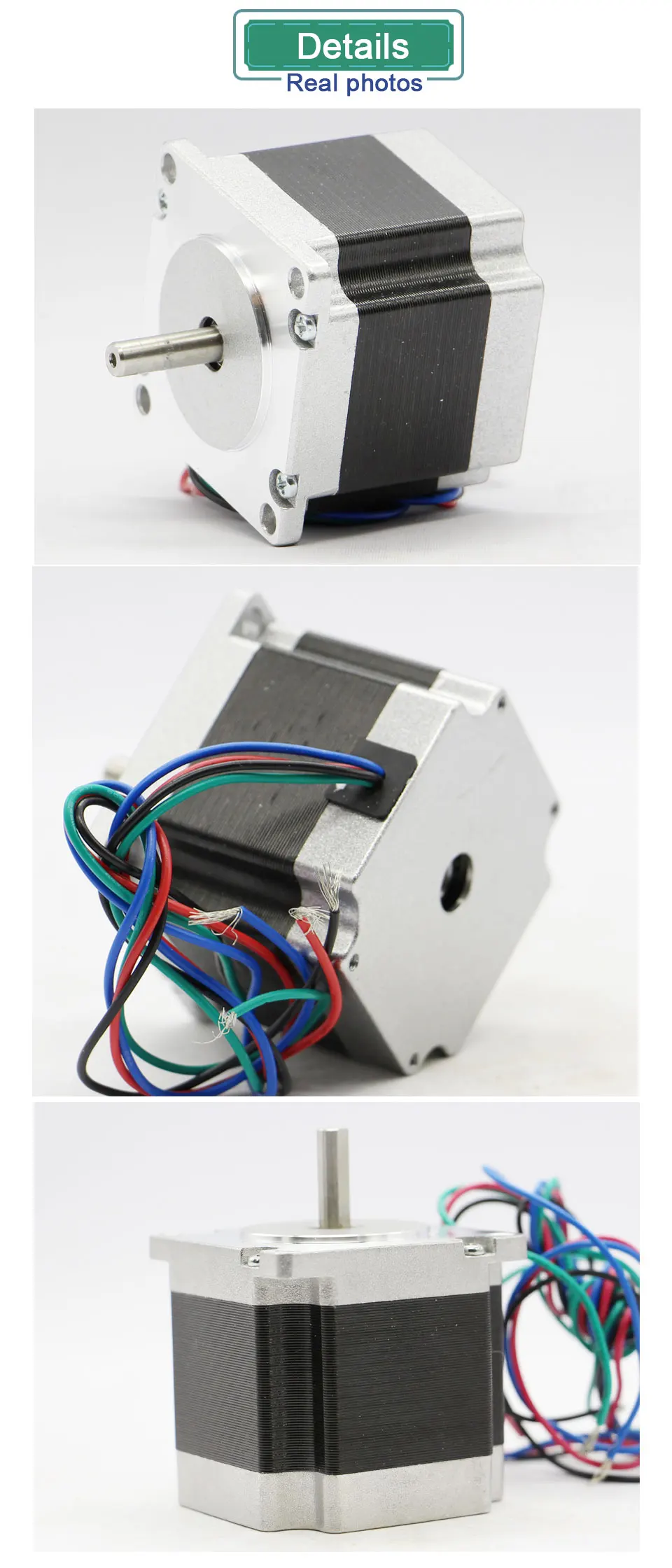

3 x57X56mm шаговый двигатель

3 x DM542Драйвер шагового двигателя

1x400W 36V/11A импульсный источник питания

1x5 осевая секционная плата

1 х параллельный кабель

USB кабель (1 шт.);

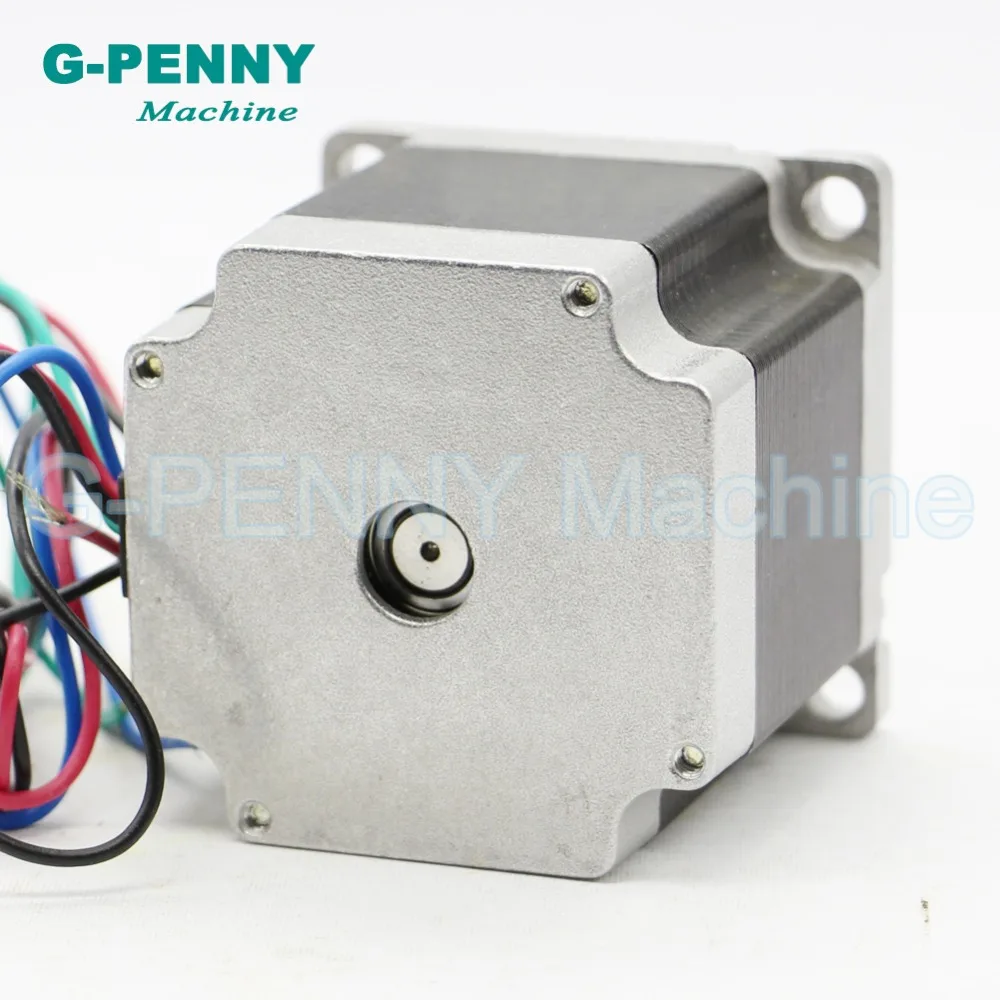

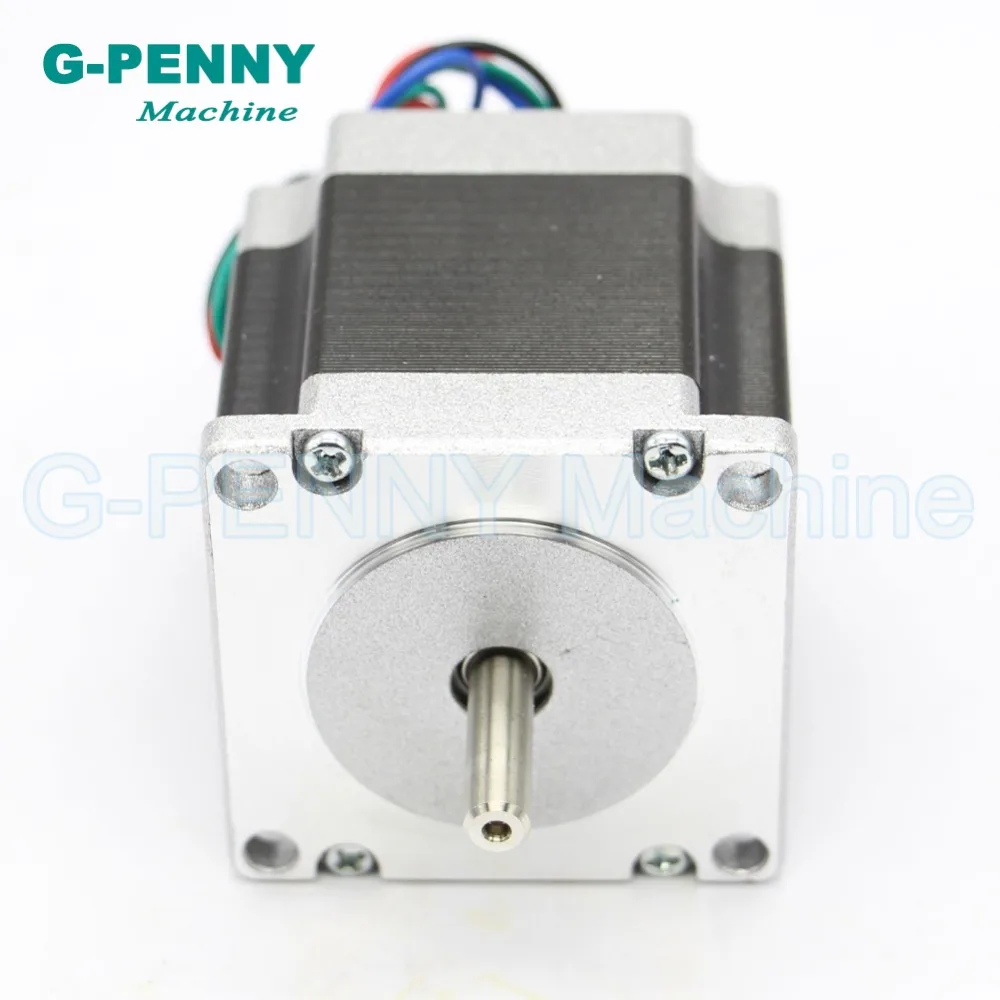

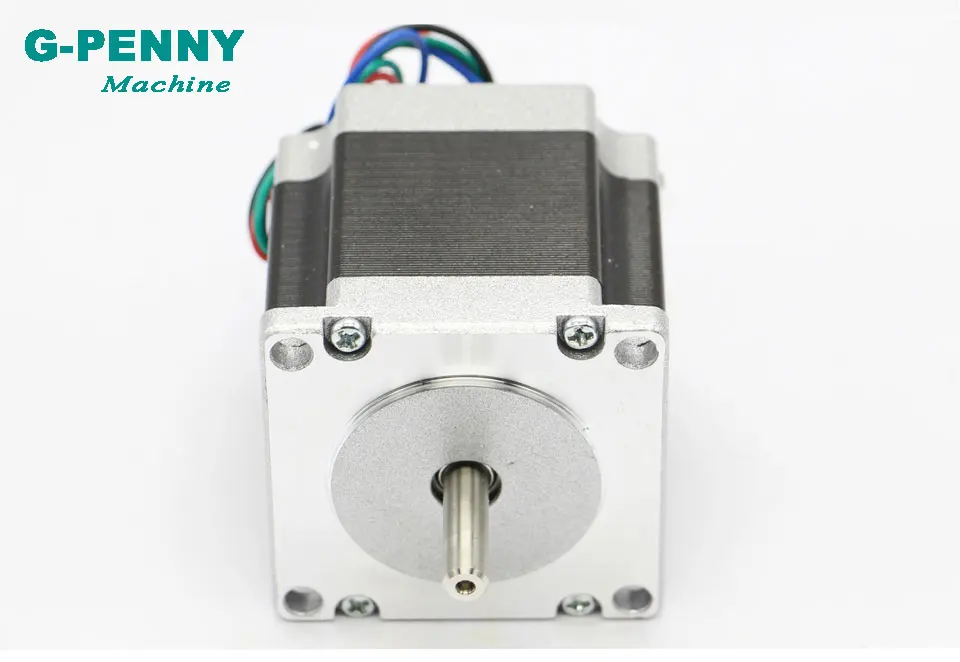

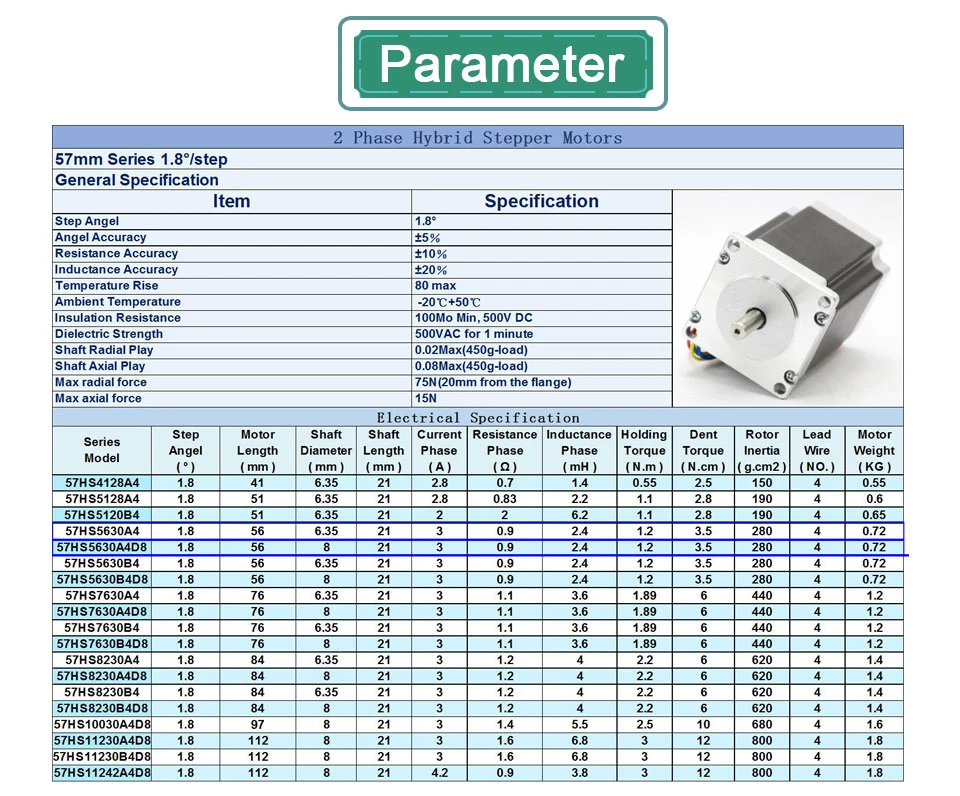

Общие Параметры:

• Угол поворота:1,8 град

• Фазы:2

• Напряжение:2,7 v

• CЗарядки:3.0A

• Сопротивление:0,9Ω

• Индуктивность:2.4mH

• Держательный крутящий момент:1.26Nm

• Вал Диаметр:6,35 мм/8 мм

Параметры:

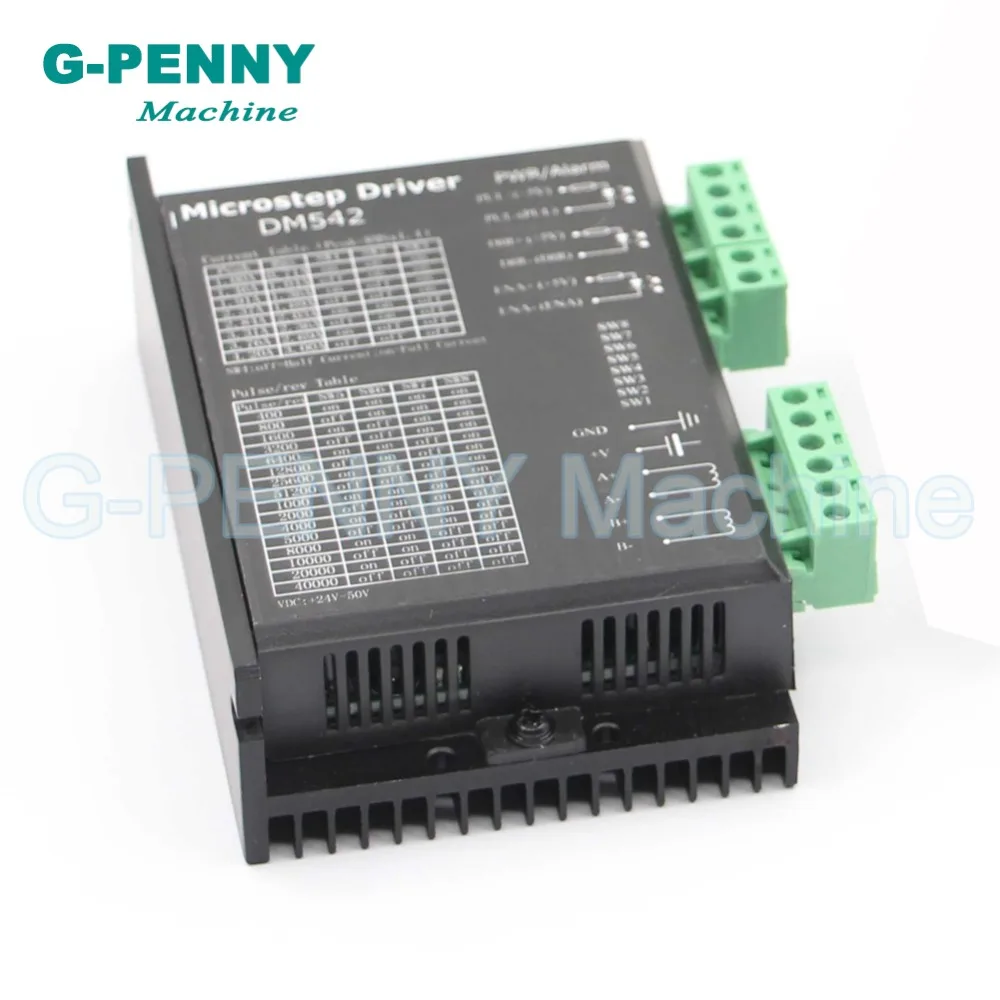

• Название:DM542 Драйвер шагового двигателя

• Напряжение:24-50 В постоянного тока

• • Сила тока:1,0-4.2A

• Microstep:256

Преимущества:

• 1. Цифровое управление DSP

• 2. Оптически изолированный дифференциальный входной сигнал

• 3. Частота импульсного отклика 200 кГц

• 4. Контроль тока ШИМ

• 5. Функция модели двойного импульсного режима

• 6,16 сегментов в наличии

• 7. Сигнал управления Эна

Рисунок:

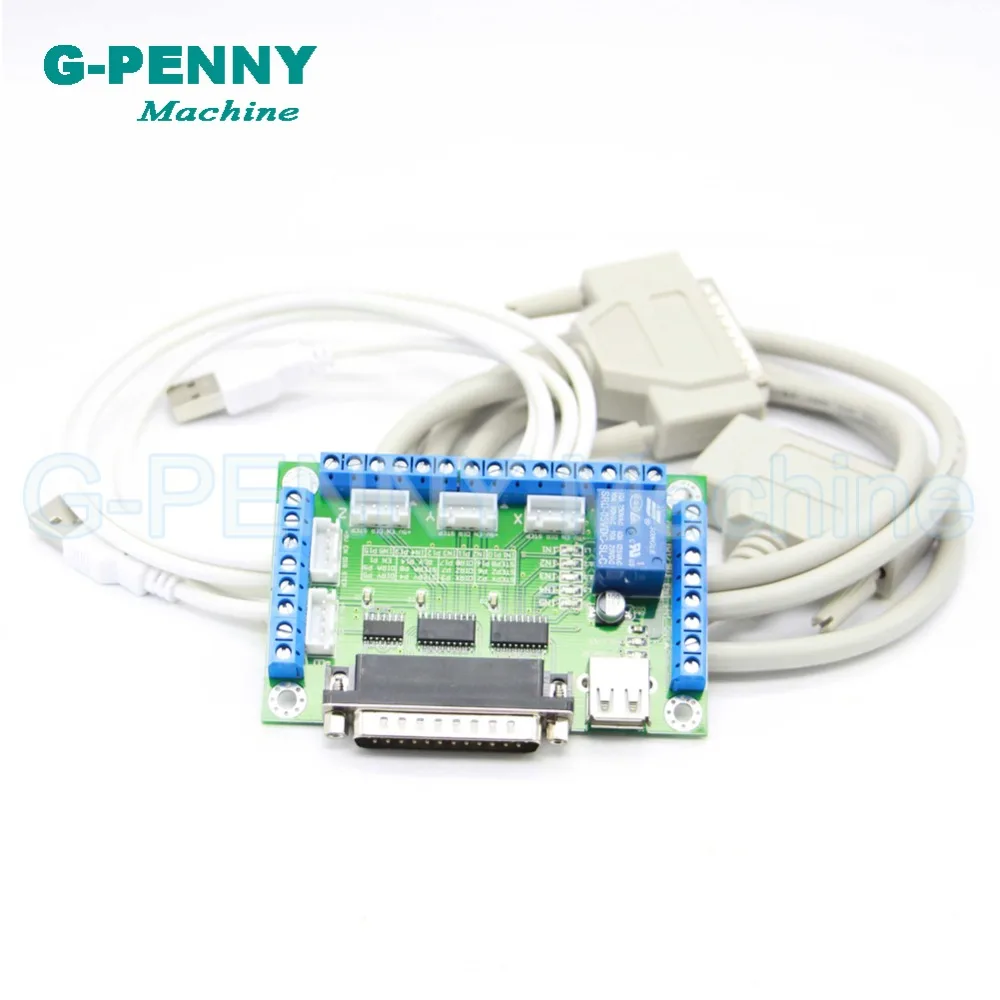

Описание:

• Поддержка MACH3 программное обеспечение;

• Приводит все параллельные передачи данных все 12 выходных контактов, которые могут управлять пятью шаговыми двигателями;

• С распределительный щит на 5 входной интерфейс, вы можете получить доступ к концевой выключатель и переключатель аварийной остановки, сброса на нож и т. д.;

• 5 светодиодов указывают на состояние входов;

• 12A с управлением реле, нормально открывающимся, нормально закрытым проводом, удобным проводом;

• Источник питания с 5 В USB источником питания или внешним источником питания, легкий доступ к внешнему источнику питания;

• Внешний привод обеспечивает усиление сигнала, фильтрацию, улучшенную обработку;

• Импульсный сигнал, формирование сигнала направления, увеличение нагрузки, скорость передачи данных до 10 Мбит/с;

• Выходные контакты с расширением интерфейса, вы можете использовать 2,54 мм штырьковые заголовки или 2,54 мм XH сиденья

25-pin параллельный порт управления определяется следующим образом:

• PIN1 EN: включить контрольный сигнал

• PIN2 шаг: A (1-я ось) импульсный сигнал

• PIN3 DIRX : A (1-я ось) сигнал направления

• PIN4 шаг: B (2-я ось) импульсный сигнал

• PIN5 DIRX : B (2-я ось) сигнал направления

• PIN6 шаг: C (3-я ось) импульсный сигнал

• PIN7 DIRX : C (3-я ось) сигнал направления

• PIN8 шаг: D (4-я ось) импульсный сигнал

• PIN9 DIRX : D (4-я ось) сигнал направления

• PIN10 IN1: входной порт 1

• PIN11 IN1: входной порт 2

• PIN12 IN3: входной порт 3

• PIN13 IN4: входной порт 4

• PIN14 RLY: порт управления реле

• PIN15 LIMIT5: входной порт 5

• PIN16 шаг: E (5-я ось) импульсный сигнал

• PIN17 DIRX : E (5-я ось) сигнал направления

• PIN18-25 GND: сигнал заземления

Терминал Описание:

• Параллельный порт: Подключение порта связи DB 25PIN в компьютере.

• Порт USP: подключение USB в компьютерном источнике питания 5 В.

• + 5 В: подключение питания 5 В снаружи.

• GND: Подключение GND извне, общий GND с usb-портом.

• IN5: внешний ограниченный входной порт, вытяжной и низкомощный светильник с индикацией.

• IN4: внешний ограниченный входной порт, вытяжной и низкомощный светильник с индикацией.

• IN3: внешний ограниченный входной порт, вытяжной и низкомощный светильник с индикацией.

• IN2: внешний ограниченный входной порт, вытяжной и низкомощный светильник с индикацией.

• В1: внешний ограниченный входной порт, вытяжной и низкомощный светильник с индикацией.

• НЕТ: обычно открытое соединение, когда P14 имеет низкий уровень мощности, оно подключается к COM.

• COM: общий порт для реле.

• NC: обычно закрытое соединение, когда P14 имеет низкий уровень мощности, оно не подключается к COM.

• + 5 В: 5 В выходной порт, подключениеОптопара анода в драйвере.

• EN: включить выходной порт, стандарт уровня мощности TTL.

• DIR: выходной порт направления, стандарт уровня мощности TTL.

• Шаг: импульсный выходной порт, стандарт уровня мощности TTL.

Меры предосторожности во время использования:

• Использование окружающей среды во избежание попадания масла, пыли и коррозионных газов.

• Обратите внимание, что обеспечивает хорошую вентиляцию.

• Поскольку пластина привода не герметична, будьте осторожны, чтобы не попадать в металлическую стружку и пыль, которые вызывают короткое замыкание.

• Подключите питание, мы должны обратить внимание, чтобы увидеть положительную и отрицательную отметку, поэтому положительный и отрицательный выбор неправильного сожженного диска.

• Определите правильность подключения перед тестированием мощности.

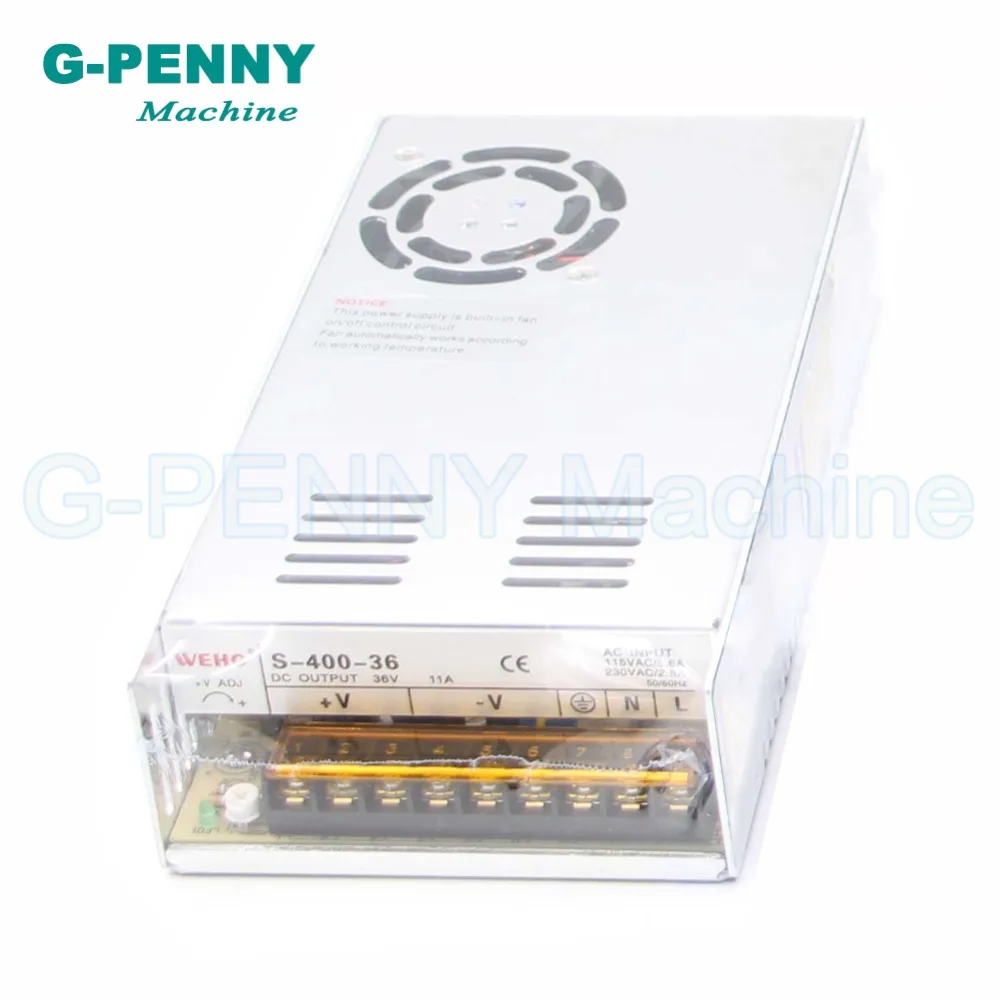

Параметры:

• Мощность: 400W

• Выходное напряжение: 36 В

• • Сила тока: 11A

• Входное напряжение: 110 В/220 В регулировка
