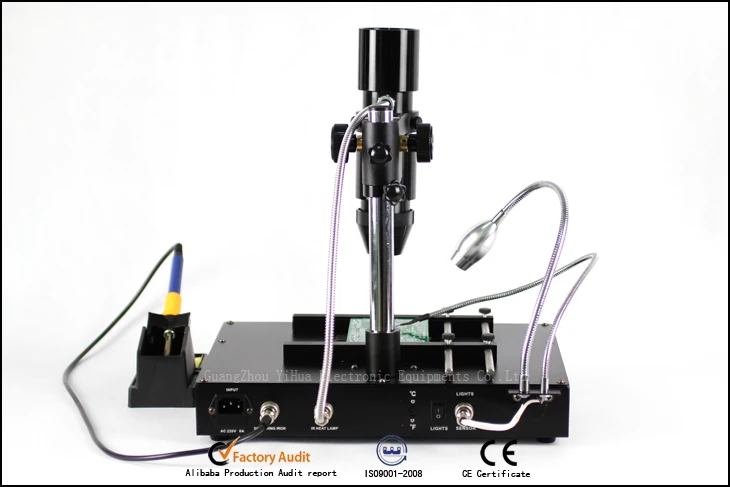

YIHUA 1000A IRDA инфракрасная bga машина для переделки BGA SMD паяльная станция

1, срок гарантии: 1 год. После получения товара, в течение одного месяца, бесплатные запчасти предоставлены!

2, политика возврата:При возврате товара: Единица повреждена, повторно отправлена или возврат! Аксессуары повреждены, Бесплатные аксессуары!

3, о налогах: эта цена не включает налоги и НДС, произведенные на таможне страны назначения, это ответственность покупателей! Перед тем как сделать заказ пожалуйста, четко сообщите о таможенных пошлинах в таможенной службе вашей страны

4, о удаленной области: эта цена не включает в себя удаленную область дополнительные расходы, около 40 $, (когда вы выбираете DHL UPS FedEx/TNT, адрес может быть удаленной областью,)

5, для корейских клиентов, пожалуйста, убедитесь, что ваш почтовый код 5 цифр!

6. для всех клиентов просьба указать Ваше полное имя!

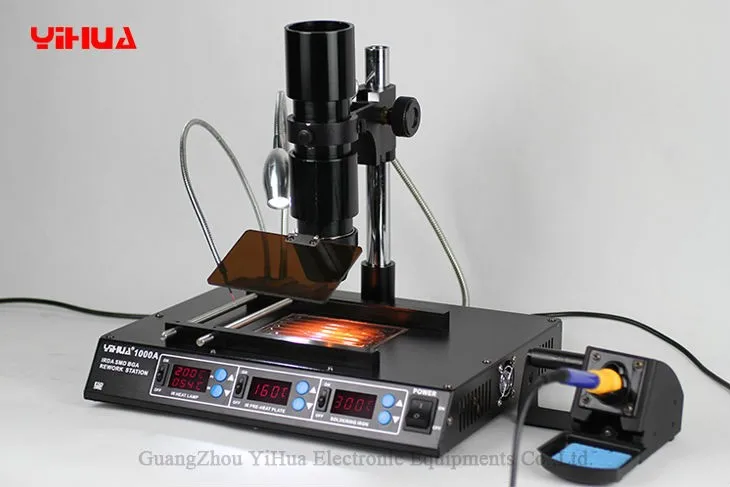

Инфракрасная паяльная станция YIHUA 1000A

Особенности

1. Использование новогоSAMSUNG микрокомпьютер процессор PIDПрограммируемая технология контроля температуры и использует инфракрасный источник и оптику, чтобы направить тепло на отдельные компоненты, не сбрасывая другие части SMT посредством вихревых воздушных течений.

2. Принять инфракрасную сварную технологию, которая независимая разведка, инфракрасная прочность проникновения, компоненты равномерного нагрева, за традиционным нагревом горячего воздуха поклялся предотвратить удар от IC окружающих мелких компонентов.

3. фокусированное инфракрасное тепло легко предназначено для удаления/замены и повторной работы большинства компонентов.

4. инфракрасные лампы источника тепла являются долговечными, не дорогими и легко заменяются.

5. имеет яркое тонкое, низкое напряжение светодио дный ного освещения, безопасность и сохранение энергии.

6. Он имеет внешний режим контроля температуры датчика, который обнаружен температурой контроля температуры поверхности датчика IC, эта функция хорошо подходит для работы новичка, это безопасный способ защиты компонентов.

7. Компоненты MountTechnology (SMT) размером 15-см 35 см.

8. Эта машина имеет 540 Вт системы отопления, широко до 120 мм * 120 мм.

9. Цвет плита предварительного нагрева черный, с точки зрения фотки, черный цвет легко впитывает нагрев, сокращает время разогрева.

10. мощный дизайн человеческих функций, со следующими функциями:

A. функция коррекции температуры коррекция температурного диапазона:-50 & deg; C ~ + 50 & deg; C (инфракрасная лампа аналогового значения 580).

B. Функция отображения температуры по Цельсию/Фаренгейту

11. Эта машина также имеет функцию паяльника, если у вас есть устройство, вы можете использовать для всех компонентов припоя, распайки, подогрева, ремонта всех компонентов, особенно микро BGA компонентов.

Технические данные

Напряжение AC220V ± 10%

Максимальная потребляемая мощность 715 Вт

Станция предварительного нагрева части

Максимальная потребляемая мощность 540 Вт

Светоизлучающие компоненты дальняя инфракрасная нагревательная пластина

Диапазон температур 50 & deg; C-300 & deg; C/122 & deg; F ~ 572 & deg; F или 50 & deg; C ~ 200 & deg; C/122 & deg; F ~ 488 & deg; F

Дисплей Тип светодио дный

Площадь подогрева 120*120 мм

Инфракрасные лампы часть

Максимальная потребляемая мощность 150 Вт

Светоизлучающие компоненты инфракрасная лампа

Диапазон температур 100 & deg; C-350 & deg; C/212 & deg; F ~ 662 & deg; F

Стабильность температуры & plusmn; 1 & deg; C

Дисплей Тип светодио дный

Эффективное освещаемая площадь 35*35 мм

Поставляется с 2 чашками объектива, вы можете быть на выбор две чашки объектива от мм 28 мм/мм 38 мм/мм 48 мм.

Паяльная станция часть

Максимальная потребляемая мощность 75 Вт

Нагрева компонентов импортированы нагреватель

Диапазон температур 200 & deg; C-480 & deg; C/392 & deg; F ~ 896 & deg; F

Стабильность температуры & plusmn; 1 & deg; C (Статика)

TIpДорожныйНапряжение <2mV

Совет первом impedancE<2 Ом

Дисплей Тип светодио дный Дисплей

Длина кабеля ручки & ge;100 см

Инфракрасная паяльная станция YIHUA 1000A

Рабочая Инфракрасная паяльная станция BGAЗаметьте

1. для ремонта монтажных плат необходимы меры предохранения и необходимые защитные меры

1) для обеспечения того, чтобы обе стороны печатной платы разогревали зону без плавких взрывоопасных легковоспламеняющихся компонентов, таких как пластик, дисплей, телефонная камера светодио дный, электролитические конденсаторы.

2) Убедитесь, что никакие горючие плавкие взрывные компоненты в инфракрасном свете не могут светиться на площади, если вы не можете избежать, должны использовать отражающую бумагу держать это. Как пластик, дисплей, камера телефона светодио дный, электролитические конденсаторы.

2. В соответствии с IC размером, используйте подходящий диаметр лампы чашки (лампа чашки размер больше, чем IC Размер); Установите огни чашки минимизируют расстояние между лампой и IC, чтобы облегчить нагрев.

3. Убедитесь, что рабочая среда не является большим потоком воздуха для предотвращения потери тепла, хорошо защищенные меры, когда это необходимо.

4. нанесите паяльную пасту на IC перед демонтажем, также вы можете раннее разогревание, затем нанесите паяльную пасту, особенно посылка BGA пакет IC, должен быть ранним разогревом, затем нанесите паяльную пасту, может сделать паяльную пасту проникать в нижнюю часть IC.

5. Носите термозащитные перчатки и очки. Поместите козырек, хорошо затемняющие меры для защиты глаз.

6. Включите мощность инфракрасного света, установите температуру около 280 & deg; C. Сделайте соответствующие корректировки на основе размера IC и платы. IC при инфракрасном освещении облучение будет быстро согревать (как правило, от 1 до 3 минут).

7. только что начал использовать этот продукт, лучше всего попробовать использовать заброшенную печатную плату повторно работать несколько раз. И так хорошо знаком с использованием этого продукта, затем выполняйте нормальные ремонтные работы.

Применение

1). Подходит для пайки и пайки BGA, SOIC, чип, QFP посылка PLCC пакет SMD IC,

Особенно подходит для распайки модуля BGA, компьютерной материнской платы Северного и Южного моста,

Все виды материнской платы мобильного телефона SMT IC светодио дный фонари.

2). Усадка, сушка краски, удаление клея, размораживание, нагревание, пластиковая сварка и т. д.
