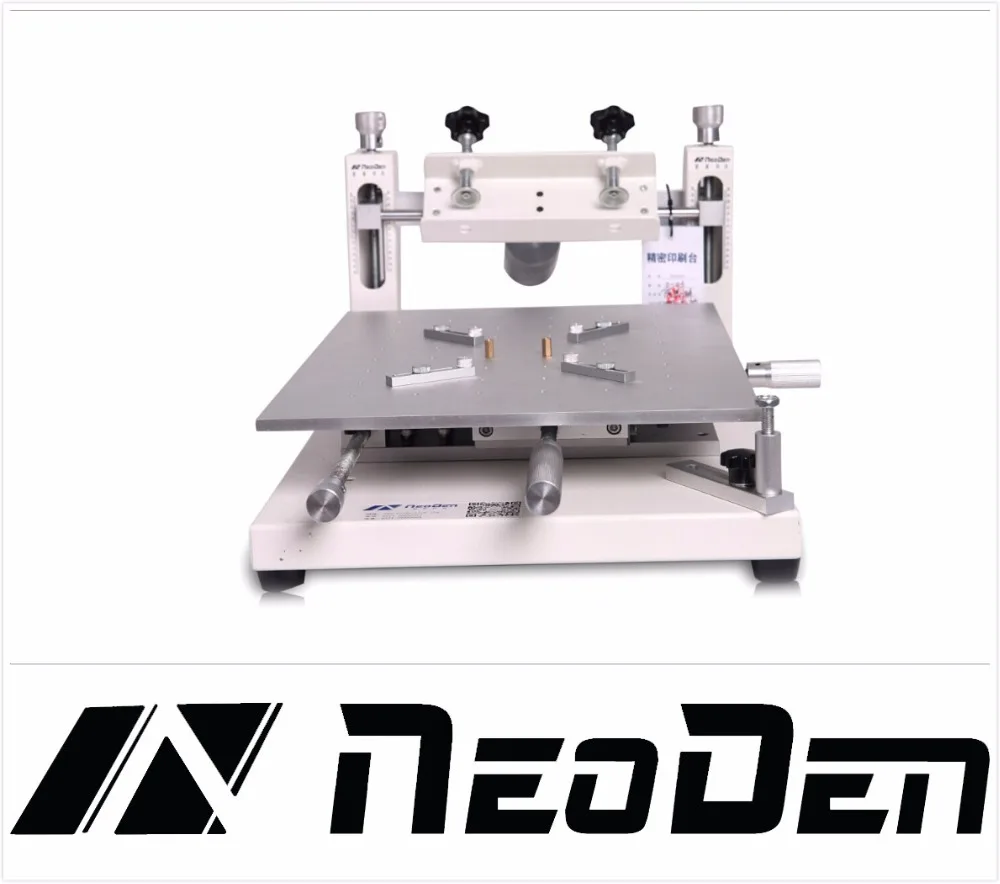

Neoden PM3040 введение

PM3040 используется для покрытия пасты припоя на поверхность печатной платы, делая одну трафаретная рамка в соответствии с различными PCBs, высокая гибкость обеспечивает высокую точность печати, поддержка PCBs, которые имеют компоненты с обеих сторон.

Размер платформы: 300 × 400 мм;Размер платы: 250 × 300 мм;Форма трафаретной печати размер: 370 × 470 мм;Скорость печати: контроль работы;Толщина печатной платы: 0 ~ 100 мм;Диапазон настройки PCB: передняя/боковая + 10 мм;Высота платформы: 180 мм;Повторяемость: ±0. 01 мм;Режим позиционирования: наружное/опорное отверстие;Диапазон тонкой регулировки: Z-axis ± 45 мм X-axis ± 35 мм Y-axis ± 45 мм;Размеры: 580 × 320 × 260 мм;Вес: 17 кг.

Accoseccories:

1) коврик для ног * 4 шт.;2) устройство регулировки баланса * 1;3) X-регулирование оси * 1;4) Y-регулирование оси ручка * 1;5) 2 мм шестигранный ключ * 1 шт.;6) 4 мм шестигранный ключ * 1 шт.;7) Поддержка Pin * 10 шт;8) Блок фиксации PCB * 4;9) блок позиционирования PCB:Ø1. 0: 4 шт; Ø1. 5: 4 шт;  Ø3. 0: 4 шт;10) M3 * 8 погружен винт * 2 шт.;11) M5 * 12 Болт * 4 шт.;12) M4 ручной болт.

A.Та же платформа, что и принтер, может быть выбрана, легко найти и одну и две стороны печатной платы, высокая гибкость обеспечивает высокую точность печати;

B.Стальной sTencilМожет поворачиваться на 30 градусов в большинстве случаев, и точность может быть сохранена во время повторных работ, может быть сопоставима с автоматической машиной;

C.Использование способа стали sTencilДвижениеОтрегулируйте лучшее положение,КомбинированныеIng сТонкая Регулировка оси X, оси YДля коррекции, удобства и эффективности;

D.Оправа из утолщенного листового металла, тончайший материал, хорошее качество с выдающейся долговечностью;Кронштейны с помощью болта для регулировки высоты, удобно для контроля толщины PCB;

A.PCB позиционирования

Просмотрите положение между печатной платой и стальюТрафарет,Узнайте наиболее подходящее положение для определения местоположения платы PCB

На платформе

Предложение: вставьте немного Двухсторонняя клейкая лента, чтобы хорошо наклеить печатную плату, если положение между печатной платой и стальные формочки

Подтверждено

И rarr;Установите сталь sTencilНа опорном слоте рамки

И rarr;ПастыДвухсторонняя клейкая лента на обратной стороне печатной платы, чем сталь sTencil

& Rarr; затем нажмите на сталь sTencil& Rarr; Установите наполнитель в подходящем месте между Платформой и печатной платой

& Rarr; регулировка расстояния между сталью sTencilИ наполнитель до такой же толщины, как печатная плата (anstomose PCB и наполнитель), чтобы обеспечить параллельную печатную плату и наполнитель

& Rarr; разорвите бумагу Двухсторонняя клейкая лента, которая наклеила предыдущий на печатную плату

& Rarr; закройте сталь sTencilДо печатной платы цемент с наполнителем

& Rarr; подъем стали sTencil& Rarr; PCB отдельно от стали sTencilИ вставьте вместе в наполнитель платформы

& Rarr; Узнайте применимый позиционный штырь и установите их вФиксацияБлок (высота позиционирования штыря не должна превышать толщину печатной платы) & rarr; блокировкаФиксацияПлотно крепится на платформе после установки штифта вФиксацияБлок с креплением, PCB

Операции позиционированияПочтиОтделкаEd

& Rarr; Отрегулируйте лучшее положение между Платформой и печатной платой, используяХ-регулирование оси ручкой и Y-регулирование оси ручка

B.Печать

Выберите подходящий скребок (зависит от ширины печати) при печати, удерживайте винты плотно для всего принтера специально обратите внимание на те из стали sTencil), В противном случае это повлияет на точность печати.

Толщина паяльной пасты зависит от прочности печати, Опытный и отличный оператор может достичь того же эффекта, что и автоматическая машина, это означает, что оператор является одним из важных точек для качества печати. Вышеуказанный процесс является лучшим опытом Извлеките выгоду от наших инженеров и клиентов во время практического использования с долгое время для вашей справки. Пожалуйста, сообщите нам, если есть лучший процесс и опыт, чтобы улучшить производительность, удобный для клиента высокая эффективность Производство.
