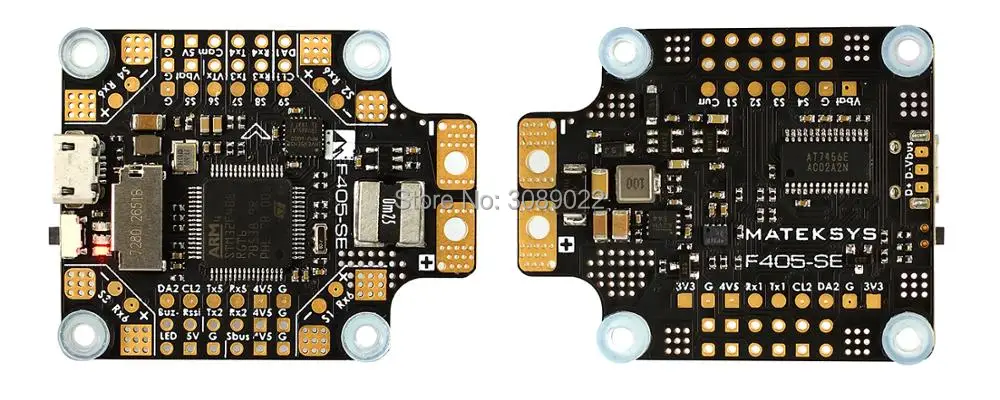

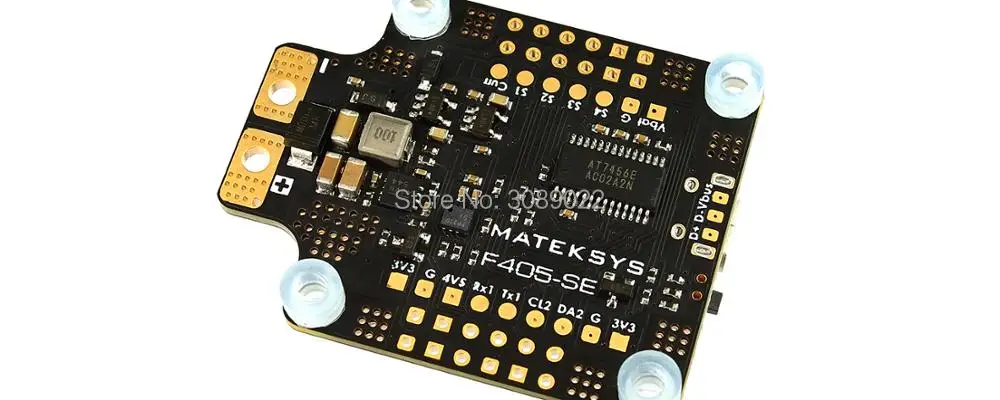

Контроллер полета Matek MATEKSYS F405 SE STM32F405RET6 встроенный контроллер OSD SD слот DPS310 для

---

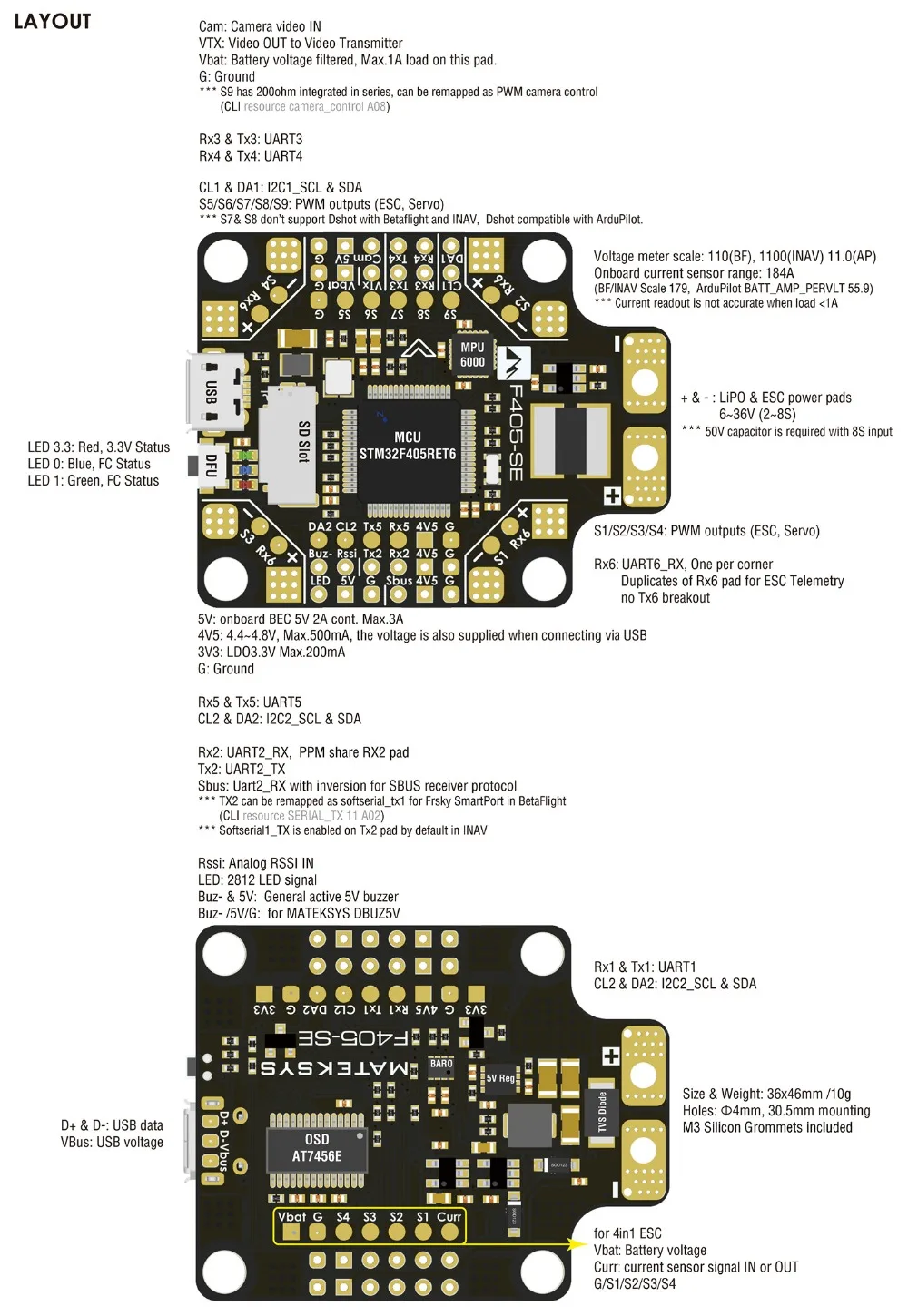

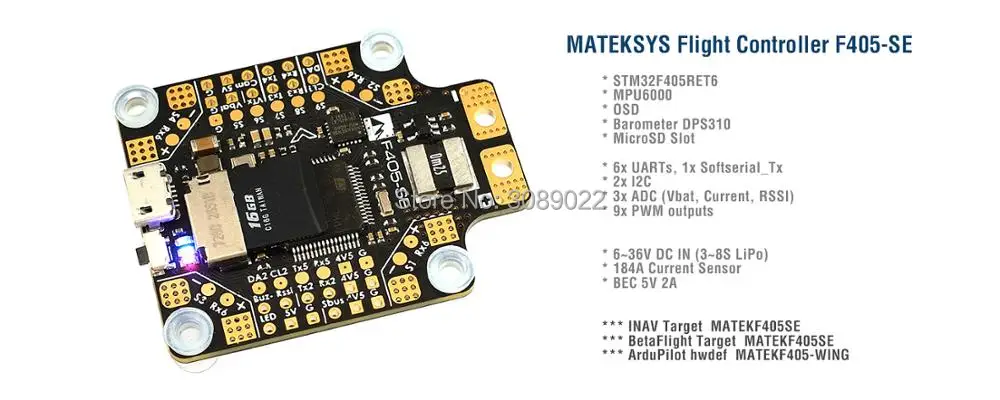

Технические характеристики

• MCU: 168 МГц STM32F405RET6
• IMU: MPU6000 (SPI)
• Баро: DPS310 (I2C)
• OSD: AT7456E (SPI)
• Черный ящик: слот MicroSD (SPI)
• Поддержка VCP & 6x Uarts, 1x Softserial_Tx
• 9x PWM выходов (7x Dshot совместим с BF/INAV)
• 2x I2C
• 3x ADC (напряжение, ток, RSSI)

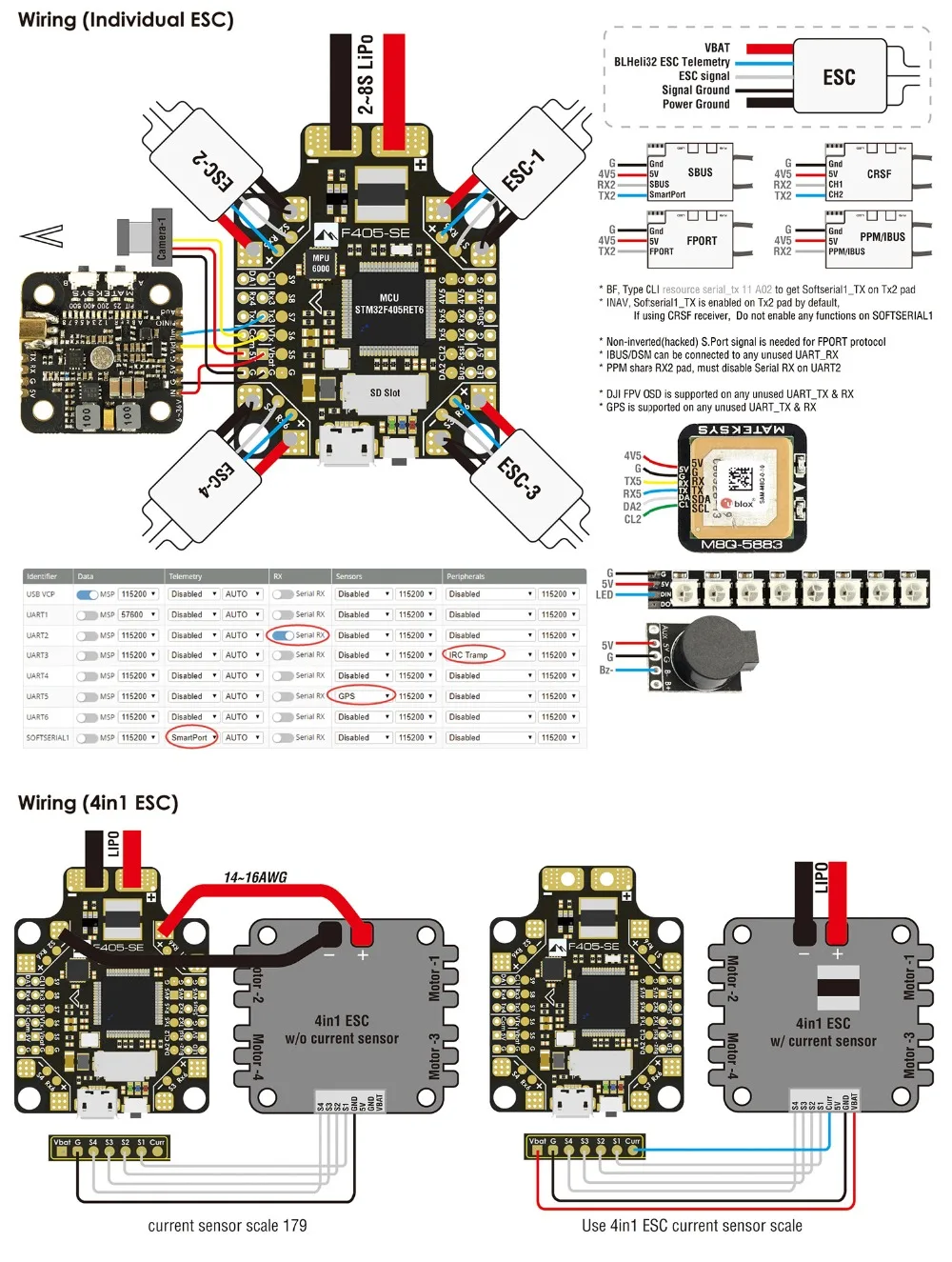

• 4x RX6 pad (один за угол) для BLheli32 ESC Телеметрия
• 4x индивидуальные электромагнитные/Сигнальные колодки ESC
• 1x группа G/S1/S2/S3/S4 колодки для 4in1 ESC сигнала/GND
• 3x светодиодов для FC статус (синий, зеленый), а также 3,3 V Индикатор (красный)
• Встроенный инвертор на UART2-RX для ввода SBUS
• PPM/UART общий: UART2-RX
• Фильтруемая выходная мощность Vbat для VTX

• Камера управления: Да
• Smartaudio & Tramp VTX протокол: Да
• Протокол DJI FPV OSD: Да
• WS2812 Светодиодная лента: Да
• Звуковой сигнал: Да
• RSSI: Да

PDB Технические характеристики

• Вход: 6 ~ 36 В (2 ~ 8S LiPo) с защитой телевизоров
• PDB: 4x35A (макс. 4x46a)
• BEC: 5V 2A cont. (Max.3A)
• LDO 3,3 V: Max.200mA
• Датчик тока 184A (масштаб 179 в INAV/BF)
• Датчик напряжения батареи: 1K:10K

Встроенное программное обеспечение

• INAV: MATEKF405SE
• BetaFlight: MATEKF405SE
• ArduPilot: MATEKF405-WING

Физический

• Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм
• Размеры: 36x46 мм
• Вес: 10 г

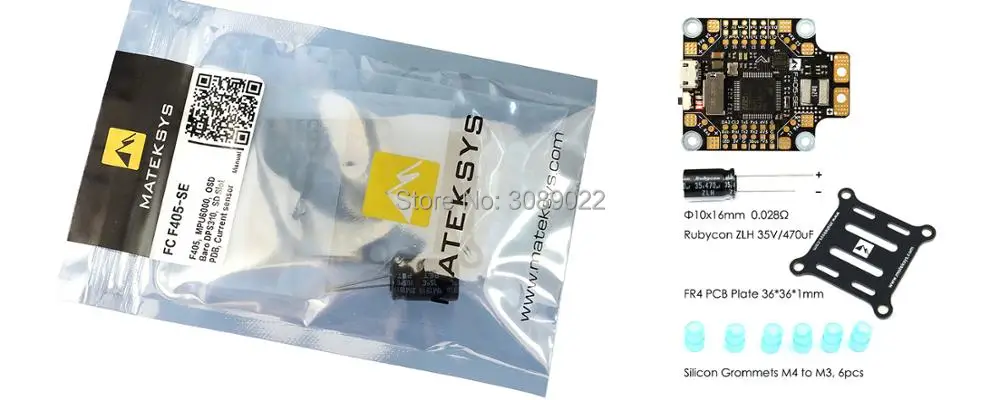

В том числе

• 1x F405-SE
• 6x силиконовые прокладки M4 для M3
• 1x FR4 КСП плита 36*36*1 мм
• 1x Rubycon ZLH 35V/470 мкФ (низкая вилочный погрузчик с противовесом)
